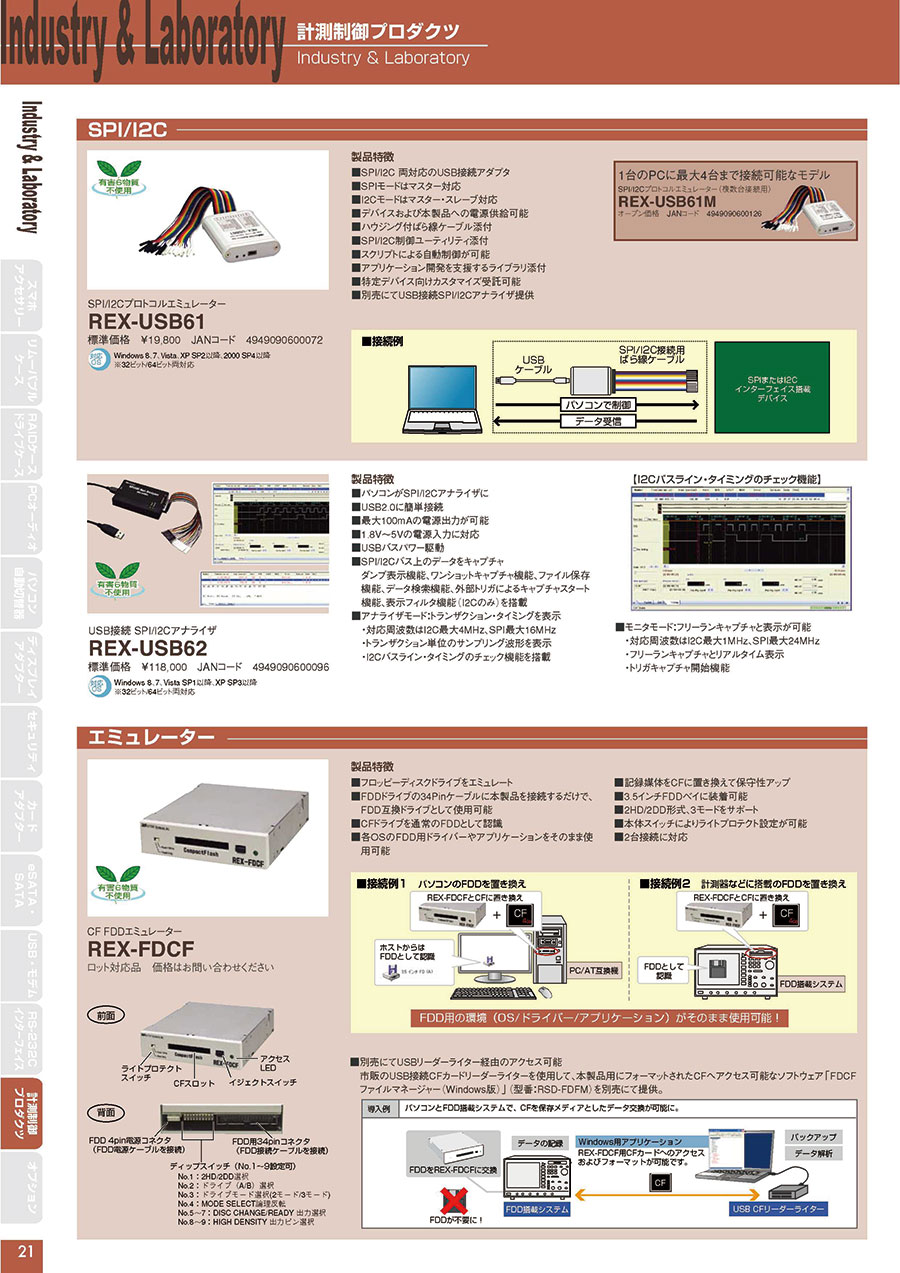

SPI／I2Cプロトコルエミュレーター REX-USB61

特長

SPI/I2C 両対応のUSB接続アダプタ

複数の評価キットによるプログラミングをREX-USB61に集約

• ※ 本製品は、パソコン1台につき1台のみ接続可能。複数台接続する場合は、REX-USB61mk2を使用する必要あり。

SPIモードはマスタに対応

• SPIモードでは、マスターモードに対応。スレーブの選択や任意データの送信、スレーブから受信したデータの表示が可能。
• 最大周波数は12MHz、スレーブ選択用I/Oポート（出力のみ）を4ポート搭載。

I2Cモードはマスタ/スレーブ対応

• I2Cモードでは、マスターモードとスレーブモードの両方に対応。マスターモードでは、特定のアドレスに対して任意のデータを送信したり、スレーブから受信したデータを表示することが可能。
• スレーブモードでは、自己アドレスに受信したデータの表示、受信したデータをマスターに送信することが可能。
• 100KHz、400KHz、1MHｚ（5Vのみ）の周波数（SCL）に対応。

• ※ I2Cスレーブモードは、10bitアドレスに未対応。
• ※ クロックストレッチには未対応。

デバイスおよび本製品への電源供給可能

• REX-USB61からデバイスへ、インターフェイスレベル3.3Vまたは5Vの電源供給が可能（供給電流は100mA以下）。
• ユーティリティまたはライブラリを利用したアプリケーションにて実行。

• 外部から電源端子に電圧を入力することで、SPI/I2C/スレーブ選択ポート/パラレルアウトポートのインターフェイスレベルを1.8V～5Vに対応させることが可能。
• デバイスからREX-USB61への電源供給は、ユーティリティまたはアプリケーションで電源供給を無効に設定。

特定デバイス向けカスタマイズ受託可能

本製品を特定デバイスとセット販売する場合など、デバイスにあわせたアプリケーションの受託開発が可能。

専用アプリでSPI/I2Cデバイスの評価期間を短縮

パソコンによるSPI/I2Cデバイスの設定や評価をおこなう際、送受信ビット列を意味のある文字列で表現するソフトウェアがあれば、評価期間の短縮に。

各デバイスに特化したアプリで制御・評価を効率化

SPI/I2Cバスはさまざまなデバイスで採用され、設定内容はまったく異なる。例えば、チューナーモジュールではCH切り替え・ホワイトバランスなどをI2C経由で設定し、指紋センサーではキャリブレーションの設定、指紋データの抽出・照合などにSPIを使用。これらをパソコンから制御する場合、それぞれのデバイスに特化したアプリケーションがあれば、より簡単に制御や評価を行うことが可能。

別売にてUSB接続SPI/I2Cアナライザ提供

ラトックシステム製USB-SPI/I2Cアナライザ REX-USB62と組み合わせることにより、SPI/I2Cデバイス制御とアナライズ機能を備えた開発環境を、パソコンで手軽に構築。
