コーセル

スイッチング電源 KHシリーズ（DINレールタイプ）

スイッチング電源 KHシリーズ（DINレールタイプ）
  • 数量スライド割引
  • 一部当日出荷可能
通常単価(税別)
4,990円～24,769円
税込単価
5,489円～27,246円

世界標準サイズのDIN専用電源・製品ラインナップ：30W～480Wを用意。【特...

詳細情報を確認する
  • シングル/マルチ
    シングル
  • 過電流保護回路
    あり
  • 過電圧保護回路
    あり
  • 保護機能
    過電流保護、過電圧保護

ご注意

未確定：候補が14型番あります。
    数量：

    商品情報

    INDEX

    製品の基本仕様・特長

    お客様の声・開発秘話

    外形図

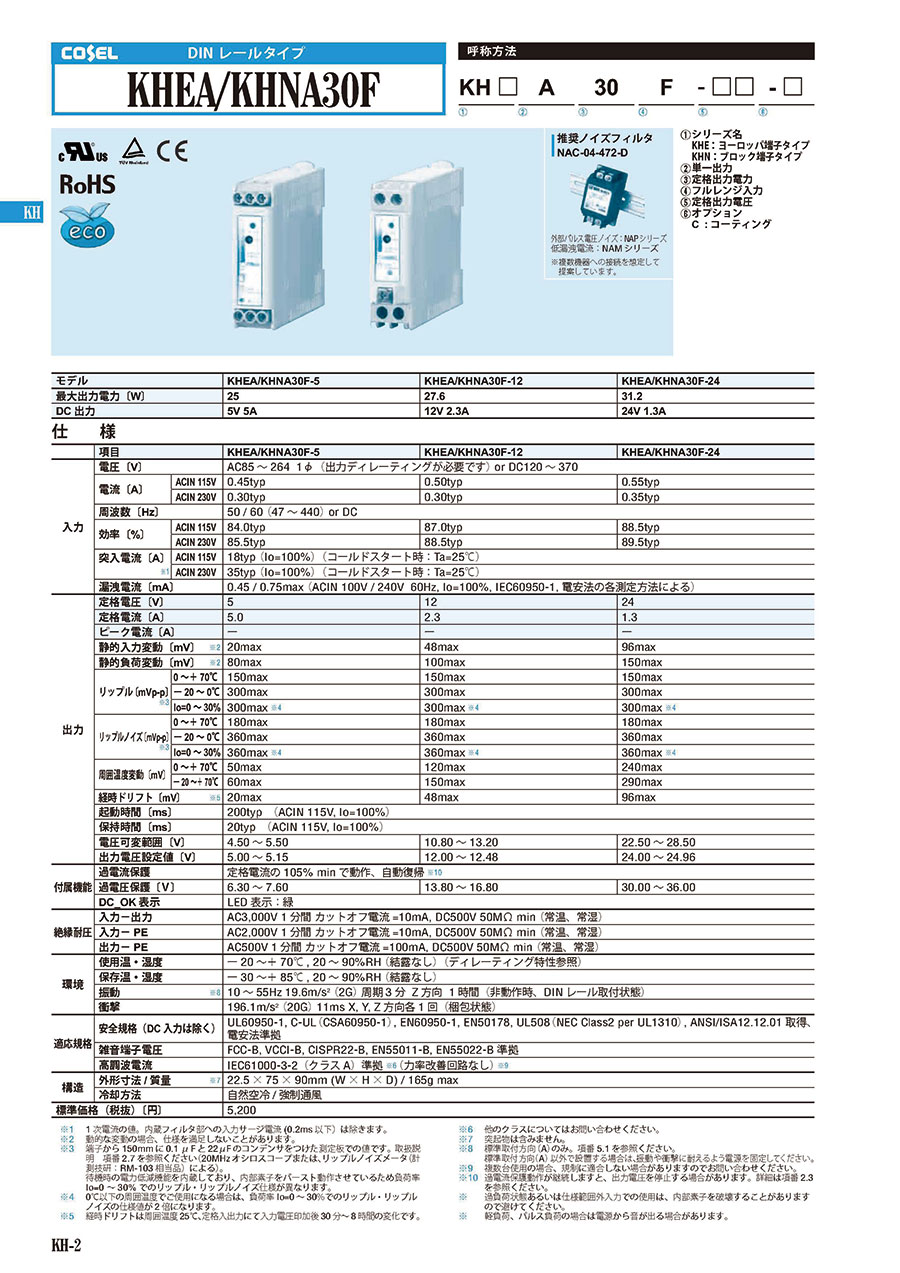

    KHEA／KHNA30Fの特長

    KHEA30F

    KHEA30F

    KHNA30F

    KHNA30F

    同期整流方式、共振回路採用による高効率化
    待機時の消費電力を低減
    広い動作周囲温度範囲
    入出力端子台はヨーロッパ端子とブロック端子の2タイプを用意

    KHEA／KHNA30Fの呼称方法

    呼称方法

    1 シリーズ名 KHE：ヨーロッパ端子タイプ／KHN：ブロック端子タイプ。
    2 単一出力。
    3 定格出力電力。
    4 フルレンジ入力。
    5 定格出力電圧。
    6 オプション C：コーティング。

    ブロックダイヤグラム

    ブロックダイヤグラム

    KHEA／KHNA60Fの特長

    KHEA60F

    KHEA60F

    KHNA60F

    KHNA60F

    同期整流方式、共振回路採用による高効率化
    待機時の消費電力を低減
    広い動作周囲温度範囲
    入出力端子台はヨーロッパ端子とブロック端子の2タイプを用意

    KHEA／KHNA60Fの呼称方法

    呼称方法

    1 シリーズ名 KHE：ヨーロッパ端子タイプ／KHN：ブロック端子タイプ。
    2 単一出力。
    3 定格出力電力。
    4 フルレンジ入力。
    5 定格出力電圧。
    6 オプション C：コーティング。

    ブロックダイヤグラム

    ブロックダイヤグラム

    KHEA／KHNA90Fの特長

    KHEA90F

    KHEA90F

    KHNA90F

    KHNA90F

    同期整流方式、共振回路採用による高効率化
    待機時の消費電力を低減
    広い動作周囲温度範囲
    力率改善回路搭載
    入出力端子台はヨーロッパ端子とブロック端子の2タイプを用意

    KHEA／KHNA90Fの呼称方法

    呼称方法

    1 シリーズ名 KHE：ヨーロッパ端子タイプ／KHN：ブロック端子タイプ。
    2 単一出力。
    3 定格出力電力。
    4 フルレンジ入力
    5 定格出力電圧。
    6 オプション C：コーティング／E：NEC Class2 対応（24V）。

    ブロックダイヤグラム

    ブロックダイヤグラム

    KHEA／KHNA120Fの特長

    KHEA120F

    KHEA120F

    KHNA120F

    KHNA120F

    DIN（35mm）取り付け対応
    高効率92%typ（AC230V入力、100%負荷）
    広い動作周囲温度範囲
    入出力端子台はヨーロッパ端子とブロック端子の2タイプを用意
    リモートコントロール端子搭載
    出力電圧確認用端子付き（KHEA120Fのみ）
    ピーク電力対応（定格出力の1.5倍）
    SEMI F-47 規格対応可

    KHEA／KHNA120Fの呼称方法

    呼称方法

    1 シリーズ名 KHE：ヨーロッパ端子タイプ／KHN：ブロック端子タイプ。
    2 単一出力。
    3 定格出力電力。
    4 フルレンジ入力。
    5 定格出力電圧。
    6 オプション C：コーティング／N2：ネジ取付対応。

    ブロックダイヤグラム

    ブロックダイヤグラム

    KHEA／KHNA240Fの特長

    KHEA240F

    KHEA240F

    KHNA240F

    KHNA240F

    DIN（35mm）取り付け対応
    高効率94% typ（AC230V入力、100%負荷）
    広い動作周囲温度範囲
    入出力端子台はヨーロッパ端子とブロック端子の2タイプを用意
    リモートコントロール端子搭載
    出力電圧確認用端子付き（KHEA240Fのみ）
    ピーク電力対応（定格出力の1.5倍）
    SEMI F-47 規格対応可

    KHEA／KHNA240Fの呼称方法

    呼称方法

    1 シリーズ名 KHE：ヨーロッパ端子タイプ／KHN：ブロック端子タイプ。
    2 単一出力。
    3 定格出力電力。
    4 フルレンジ入力。
    5 定格出力電圧。
    6 オプション C：コーティング／N2：ネジ取付対応。

    ブロックダイヤグラム

    ブロックダイヤグラム

    KHEA／KHNA480Fの特長

    KHEA480F

    KHEA480F

    KHNA480F

    KHNA480F

    DIN（35mm）取り付け対応
    高効率94%typ（AC230V入力、100%負荷）
    広い動作周囲温度範囲
    入出力端子台はヨーロッパ端子とブロック端子の2タイプを用意
    リモートコントロール端子搭載
    出力電圧確認用端子付き（KHEA480Fのみ）
    ピーク電力対応（定格出力の1.5倍）
    SEMI F-47規格対応可

    KHEA／KHNA480Fの呼称方法

    呼称方法

    1 シリーズ名 KHE：ヨーロッパ端子タイプ／KHN：ブロック端子タイプ。
    2 単一出力。
    3 定格出力電力。
    4 フルレンジ入力。
    5 定格出力電圧。
    6 オプション C：コーティング／N2：ネジ取付対応。

    ブロックダイヤグラム

    ブロックダイヤグラム
    • ※ 商品の詳しい内容はメーカーサイト、カタログでご確認ください。
    出力電圧が出ないなど不具合が疑われる場合
    事象電源で
    起きていること    		考えられる要因確認方法対策案該当製品例
    通電直後から出力電圧が出ない過電圧保護が動作しているセンシング線が接続されていないセンシング線の接続を確認してくださいセンシング線を正しく接続してくださいセンシング機能を持つ製品全般
    過電流保護回路が動作している出力が短絡している出力の配線を外して、正常な電圧が出力されることを確認してください出力側を正しく配線してください製品全般
    出力に接続する装置の配線間違い（+V端子とGND端子の逆接続など）出力側の配線を確認してください
    電源が起動していない入力電圧が電源に印加されていない外部ヒューズやブレーカがトリップしていないか確認してください外部ヒューズを交換、もしくはブレーカを戻してください製品全般
    入力側の配線が正しいか確認してください入力側を正しく配線してください
    リモートコントロールがOFFになっているリモートコントロール仕様の製品でないか確認してください（R仕様では外部電圧が必要な場合があります）リモートコントロール回路を正しく配線してくださいリモートコントロール仕様がある製品全般
    リモートコントロールの回路の配線が正しいか確認してください
    直列運転が不可能な製品で直列運転している1つの電源で、正常な電圧が出力されることを確認してください直列運転が可能な製品を使用してください直列運転不可の製品※取扱説明の「直列運転」を確認してください
    正常に出力していたが、今は出力電圧が出ない過熱保護が動作しているFANが停止している電源を充分冷却して再度通電してもファンが止まっていることを確認してください
    取扱説明書に記載のFANの寿命データを確認してください    		FANユニットを交換してくださいPBA300F～1500
    FPBA1500T
    ACEシリーズ
    電源を交換してくださいファンユニットがない製品
    ポイント温度が高いまたはディレーティング範囲外で使用している電源を十分冷却して再度通電し、出力が出ることを確認してください取扱説明記載のポイント温度、ポイント温度がない場合はディレーティングカーブを確認の上、使用環境、放熱設計の見直しをお願いします過熱保護回路を搭載した製品（シャットダウン方式）
    過電圧保護が動作しているモータが接続されている場合、逆起電圧により出力が上昇している出力の配線を外して、正常な電圧が出力されることを確認してください出力端子に、逆電圧防止用ダイオードを追加してください
    逆起電圧がモータに印加されますので、モータメーカにも対策案の妥当性を確認してください    		全製品

    基本特性データ

    型名回路方式発振周波数
    （kHz）※2    		入力電流（A）※1ヒューズ突入電流
    防止回路    		基板／パターン面直並列運転可否
    材質片面両面直列並列
    KHEA30F
    KHNA30F    		他励フライバック50～2000.55250V 2.5Aサーミスタガラスエポキシ-○○×
    KHEA60F
    KHNA60F    		他励フライバック50～2001.10250V 3.15Aサーミスタガラスエポキシ-○○×
    KHEA90F
    KHNA90F    		アクティブフィルタ20～5000.95250V 3.15Aサーミスタガラスエポキシ-○○×
    他励フライバック50～200
    KHEA120F
    KHNA120F    		アクティブフィルタ60～5501.2250V 5Aサーミスタガラスエポキシ-多層○×
    LLC共振回路45～350
    KHEA240F
    KHNA240F    		アクティブフィルタ60～5502.3250V 8ASCRガラスエポキシ-多層○×
    LLC共振回路45～350
    KHEA480F
    KHNA480F    		アクティブフィルタ60～1504.6250V 15Aリレーガラスエポキシ-多層○×
    LLC共振回路45～350
    • ※1入力電流は、AC115V・定格負荷時の値を示します。
    • ※2軽負荷時は電力低減のため、バースト動作に移行します。バースト動作時の周波数は使用条件によって異なります。詳細は当メーカーサポートセンターへお問い合わせください。

    製品仕様

    -項目KHEA／KHNA30F-5KHEA／KHNA30F-12KHEA／KHNA30F-24
    最大出力電力〔W〕2527.631.2
    DC出力5V 5A12V 2.3A24V 1.3A
    入力電圧〔V〕AC85～264 1φ（出力ディレーティングが必要です） or DC120～370
    電流〔A〕ACIN 115V0.45typ0.50typ0.55typ
    ACIN 230V0.30typ0.30typ0.35typ
    周波数〔Hz〕50／60（47～440）or DC
    効率〔%〕ACIN 115V84.0typ87.0typ88.5typ
    ACIN 230V85.5typ88.5typ89.5typ
    突入電流〔A〕 ※1ACIN 115V18typ（Io=100%）（コールドスタート時：Ta=25℃）
    ACIN 230V35typ（Io=100%）（コールドスタート時：Ta=25℃）
    漏洩電流〔mA〕0.45/0.75max（ACIN 100V / 240V 60Hz, Io=100%, IEC60950-1, 電安法の各測定方法による）
    出力定格電圧〔V〕51224
    定格電流〔A〕5.02.31.3
    ピーク電流〔A〕--
    静的入力変動〔mV〕※220max48max96max
    静的負荷変動〔mV〕※280max100max150max
    リップル〔mVp-p〕※30～+70℃150max150max150max
    -20～0℃300max300max300max
    Io=0～30%300max ※4300max ※4300max ※4
    リップルノイズ〔mVp-p〕※30～+70℃180max180max180max
    -20～0℃360max360max360max
    Io=0～30%360max ※4360max ※4360max ※4
    周囲温度変動〔mV〕0～+70℃50max120max240max
    -20～＋70℃60max150max290max
    経時ドリフト〔mV〕※520max48max96max
    起動時間〔ms〕200typ（ACIN 115V,Io=100%）
    保持時間〔ms〕20typ（ACIN 115V,Io=100%）
    電圧可変範囲〔V〕4.50～5.5010.80～13.2022.50～28.50
    出力電圧設定値〔V〕5.00～5.1512.00～12.4824.00～24.96
    付属機能過電流保護定格電流の 105% min で動作、自動復帰 ※10
    過電圧保護〔V〕6.30～7.6013.80～16.8030.00～36.00
    DC_OK 表示LED 表示：緑
    絶縁耐圧入力-出力AC3,000V 1分間 カットオフ電流=10mA, DC500V 50MΩ min（常温,常湿）
    入力-PEAC2,000V 1分間 カットオフ電流=10mA, DC500V 50MΩ min（常温,常湿）
    出力-PEAC500V 1分間 カットオフ電流=100mA, DC500V 50MΩ min（常温,常湿）
    環境使用温・湿度-20～+70℃, 20～90%RH（結露なし） （ディレーティング特性参照）
    保存温・湿度-30～+85℃, 20～90%RH（結露なし）
    振動 ※810～55Hz 19.6m/s2（2G）周期3分 Z方向 各1時間（非動作時、DIN レール取付状態）
    衝撃196.1m/s2（20G）11ms X, Y, Z 方向各1回（梱包状態）
    適応規格安全規格（DC 入力は除く）UL60950-1, C-UL（CSA60950-1）, EN60950-1, EN50178, UL508（NEC Class2 per UL1310）, ANSI ／ISA12.12.01取得、電安法準拠
    雑音端子電圧FCC-B, VCCI-B, CISPR22-B, EN55011-B, EN55022-B 準拠
    高調波電流IEC61000-3-2 （クラスA）準拠 ※6 （力率改善回路なし）※9
    構造外径寸法／質量 ※722.5×75×90mm（W×H×D）／165g max
    冷却方法自然空冷／強制通風
    • ※11次電流の値。内蔵フィルタ部への入力サージ電流（0.2ms以下）は除きます。
    • ※2動的な変動の場合、仕様を満足しないことがあります。
    • ※3端子から150mmに0.1μFと22μFのコンデンサをつけた測定板での値です。取扱説明項番2.7を参照ください（20MHzオシロスコープまたは、リップルノイズメータ（計測技研：RM-103相当品）による）。待機時の電力低減機能を内蔵しており、内部素子をバースト動作させているため負荷率Io=0～30%でのリップル・リップルノイズ仕様が異なります。
    • ※40°C以下の周囲温度でご使用になる場合は、負荷率Io=0～30%でのリップル・リップルノイズの仕様値が2倍になります。
    • ※5経時ドリフトは周囲温度25℃、定格入出力にて入力電圧印加後30分～8時間の変化です。
    • ※6他のクラスについては当メーカーサポートセンターへお問い合わせください。
    • ※7突起物は含みません。
    • ※8標準取付方向（A）のみ。項番5.1を参照ください。
      標準取付方向（A）以外で設置する場合は、振動や衝撃に耐えるよう電源を固定してください。
    • ※9複数台使用の場合、規制に適合しない場合がありますので当メーカーサポートセンターへお問い合わせください。
    • ※10過電流保護動作が継続しますと、出力電圧を停止する場合があります。詳細は項番2.3を参照ください。
    • ※ 過負荷状態あるいは仕様範囲外入力での使用は、内部素子を破壊することがありますので避けてください。
    • ※ 軽負荷、パルス負荷の場合は電源から音が出る場合があります。


    外形



    （単位：mm）



    KHEA30F（ヨーロッパ端子タイプ）の外形

    KHEA30F（ヨーロッパ端子タイプ）の外形

    • 公差：±1
    • 質量：165g max
    • 基板材質／厚さ：FR-4/1.6mm
    • シャーシ・カバー材質：PBT
    • DINレール取付部：PC／ABS
    • 端子台締め付けトルク：1N・m max
    KHNA30F（ブロック端子タイプ）の外形

    KHNA30F（ブロック端子タイプ）の外形

    • 公差：±1
    • 質量：165g max
    • 基板材質／厚さ：FR-4/1.6mm
    • シャーシ・カバー材質：PBT
    • DINレール取付部：PC／ABS
    • 端子台締め付けトルク：1N・m max

    製品仕様

    -項目KHEA／KHNA60F-12KHEA／KHNA60F-24
    最大出力電力〔W〕5460
    DC出力12V 4.5A24V 2.5A
    入力電圧〔V〕AC85～264 1φ（出力ディレーティングが必要です） or DC120～370
    電流〔A〕ACIN 115V1.00typ1.10typ
    ACIN 230V0.60typ0.70typ
    周波数〔Hz〕50／60（47～440）or DC
    効率〔%〕ACIN 115V87.0typ89.0typ
    ACIN 230V88.0typ91.0typ
    突入電流〔A〕 ※1ACIN 115V18typ（Io=100%）（コールドスタート時：Ta=25℃）
    ACIN 230V35typ（Io=100%）（コールドスタート時：Ta=25℃）
    漏洩電流〔mA〕0.45/0.75max（ACIN 100V / 240V 60Hz, Io=100%, IEC60950-1, 電安法の各測定方法による）
    出力定格電圧〔V〕1224
    定格電流〔A〕4.52.5
    ピーク電流〔A〕--
    静的入力変動〔mV〕※248max96max
    静的負荷変動〔mV〕※2100max150max
    リップル〔mVp-p〕※30～+70℃200max200max
    -20～0℃300max300max
    Io=0～30%300max ※4300max ※4
    リップルノイズ〔mVp-p〕※30～+70℃260max260max
    -20～0℃360max360max
    Io=0～30%360max ※4360max ※4
    周囲温度変動〔mV〕0～+70℃120max240max
    -20～＋70℃150max290max
    経時ドリフト〔mV〕※548max96max
    起動時間〔ms〕200typ（ACIN 115V,Io=100%）
    保持時間〔ms〕20typ（ACIN 115V,Io=100%）
    電圧可変範囲〔V〕10.80～13.2022.50～28.50
    出力電圧設定値〔V〕12.00～12.4824.00～24.96
    付属機能過電流保護定格電流の 105% min で動作、自動復帰 ※10
    過電圧保護〔V〕13.80～16.8030.00～36.00
    DC_OK 表示LED 表示：緑
    絶縁耐圧入力-出力AC3,000V 1分間 カットオフ電流=10mA, DC500V 50MΩ min（常温,常湿）
    入力-PEAC2,000V 1分間 カットオフ電流=10mA, DC500V 50MΩ min（常温,常湿）
    出力-PEAC500V 1分間 カットオフ電流=100mA, DC500V 50MΩ min（常温,常湿）
    環境使用温・湿度-20～+70℃, 20～90%RH（結露なし） （ディレーティング特性参照）
    保存温・湿度-30～+85℃, 20～90%RH（結露なし）
    振動 ※810～55Hz 19.6m/s2（2G）周期3分 Z方向 各1時間（非動作時、DIN レール取付状態）
    衝撃196.1m/s2（20G）11ms X, Y, Z 方向各1回（梱包状態）
    適応規格安全規格UL60950-1, C-UL（CSA60950-1）, EN60950-1, EN50178, UL508（NEC Class2 per UL1310）, ANSI／ISA12.12.01 取得、電安法準拠
    雑音端子電圧FCC-B, VCCI-B, CISPR22-B, EN55011-B, EN55022-B 準拠
    高調波電流IEC61000-3-2 （クラスA）準拠 ※6 （力率改善回路なし）※9
    構造外径寸法／質量 ※732×90×90mm（W×H×D）／270g max
    冷却方法自然空冷／強制通風
    • ※11次電流の値。内蔵フィルタ部への入力サージ電流（0.2ms以下）は除きます。
    • ※2動的な変動の場合、仕様を満足しないことがあります。
    • ※3端子から150mmに0.1μFと22μFのコンデンサをつけた測定板での値です。取扱説明項番2.7を参照ください（20MHzオシロスコープまたは、リップルノイズメータ（計測技研：RM-103相当品）による）。待機時の電力低減機能を内蔵しており、内部素子をバースト動作させているため負荷率Io=0～30%でのリップル・リップルノイズ仕様が異なります。
    • ※40°C以下の周囲温度でご使用になる場合は、負荷率Io=0～30%でのリップル・リップルノイズの仕様値が2倍になります。
    • ※5経時ドリフトは周囲温度25℃、定格入出力にて入力電圧印加後30分～8時間の変化です。
    • ※6他のクラスについては当メーカーサポートセンターへお問い合わせください。
    • ※7突起物は含みません。
    • ※8標準取付方向（A）のみ。項番5.1を参照ください。
      標準取付方向（A）以外で設置する場合は、振動や衝撃に耐えるよう電源を固定してください。
    • ※9複数台使用の場合、規制に適合しない場合がありますので当メーカーサポートセンターへお問い合わせください。
    • ※10過電流保護動作が継続しますと、出力電圧を停止する場合があります。詳細は項番2.3を参照ください。
    • ※ 過負荷状態あるいは仕様範囲外入力での使用は、内部素子を破壊することがありますので避けてください。
    • ※ 軽負荷、パルス負荷の場合は電源から音が出る場合があります。

    外形



    （単位：mm）



    KHEA60F（ヨーロッパ端子タイプ）の外形

    KHEA60F（ヨーロッパ端子タイプ）の外形

    • 公差：±1
    • 質量：270g max
    • 基板材質／厚さ：FR-4/1.6mm
    • シャーシ・カバー材質：PBT
    • DINレール取付部：PC／ABS
    • 端子台締め付けトルク：1N・m max
    KHNA60F（ブロック端子タイプ）の外形

    KHNA60F（ブロック端子タイプ）の外形

    • 公差：±1
    • 質量：270g max
    • 基板材質／厚さ：FR-4/1.6mm
    • シャーシ・カバー材質：PBT
    • DINレール取付部：PC／ABS
    • 端子台締め付けトルク：1N・m max

    製品仕様

    -項目KHEA／KHNA90F-12KHEA／KHNA90F-24
    最大出力電力〔W〕81.691.2
    DC出力12V 6.8A24V 3.8A
    入力電圧〔V〕AC85～264 1φ（出力ディレーティングが必要です） or DC88～250 ※10
    電流〔A〕ACIN 115V0.85typ0.95typ
    ACIN 230V0.45typ0.55typ
    周波数〔Hz〕50／60（47～63）
    効率〔%〕ACIN 115V87.0typ89.0typ（オプション E 仕様は88.0typ）
    ACIN 230V88.0typ91.0typ（オプション E 仕様は85.9typ）
    力率 （Io=100%）ACIN 115V0.98typ
    ACIN 230V0.96typ
    突入電流〔A〕 ※1ACIN 115V18typ（Io=100%）（コールドスタート時：Ta=25℃）
    ACIN 230V35typ（Io=100%）（コールドスタート時：Ta=25℃）
    漏洩電流〔mA〕0.45/0.75max（ACIN 100V / 240V 60Hz, Io=100%, IEC60950-1, 電安法の各測定方法による）
    出力定格電圧〔V〕1224
    定格電流〔A〕6.83.8
    ピーク電流〔A〕--
    静的入力変動〔mV〕※248max96max
    静的負荷変動〔mV〕※2100max150max
    リップル〔mVp-p〕※30～+70℃200max200max
    -20～0℃300max300max
    Io=0～30%300max ※4300max ※4
    リップルノイズ〔mVp-p〕※30～+70℃260max260max
    -20～0℃360max360max
    Io=0～30%360max ※4360max ※4
    周囲温度変動〔mV〕0～+70℃120max240max
    -20～＋70℃150max290max
    経時ドリフト〔mV〕※548max96max
    起動時間〔ms〕500typ（ACIN 115V,Io=100%）
    保持時間〔ms〕20typ（ACIN 115V,Io=100%）
    電圧可変範囲〔V〕10.80～13.2022.50～28.50（オプション E 仕様は内部固定）
    出力電圧設定値〔V〕12.00～12.4824.00～24.96（オプション E 仕様は24.00～24.50）
    付属機能過電流保護定格電流の 105% min で動作（オプション E 仕様は 101% min）、自動復帰 ※9
    過電圧保護〔V〕13.80～16.8030.00～36.00（オプション E 仕様は26.40～33.60）
    DC_OK 表示LED 表示：緑
    絶縁耐圧入力-出力AC3,000V 1分間 カットオフ電流=10mA, DC500V 50MΩ min（常温,常湿）
    入力-PEAC2,000V 1分間 カットオフ電流=10mA, DC500V 50MΩ min（常温,常湿）
    出力-PEAC500V 1分間 カットオフ電流=100mA, DC500V 50MΩ min（常温,常湿）
    環境使用温・湿度-20～+70℃, 20～90%RH（結露なし） （ディレーティング特性参照）
    保存温・湿度-30～+85℃, 20～90%RH（結露なし）
    振動 ※810～55Hz 19.6m/s2（2G）周期3分 Z方向 各1時間（非動作時、DIN レール取付状態）
    衝撃196.1m/s2（20G）11ms X, Y, Z 方向各1回（梱包状態）
    適応規格安全規格（DC入力は除く）UL60950-1, C-UL（CSA60950-1）, EN60950-1, EN50178, UL508（オプション E 仕様のみ NEC Class2 per UL1310）, ANSI／ISA12.12.01 取得、電安法準拠
    雑音端子電圧FCC-B, VCCI-B, CISPR22-B, EN55011-B, EN55022-B 準拠
    高調波電流IEC61000-3-2 （クラスA）準拠 ※6
    構造外径寸法／質量 ※750×90×90mm（W×H×D）／405g max
    冷却方法自然空冷／強制通風
    • ※11次電流の値。内蔵フィルタ部への入力サージ電流（0.2ms以下）は除きます。
    • ※2ピーク電流の仕様は取扱説明項番3をご参照ください。
    • ※3動的な変動の場合、仕様を満足しないことがあります。
    • ※4端子から150mmに0.1μFと22μFのコンデンサをつけた測定板での値です。取扱説明項番2.7を参照ください（20MHzオシロスコープまたは、リップルノイズメータ（計測技研：RM-103相当品）による）。待機時の電力低減機能を内蔵しており、内部素子をバースト動作させているため負荷率Io=0～30%でのリップル・リップルノイズ仕様が異なります。
    • ※50°C以下の周囲温度でご使用になる場合は、負荷率Io=0～30%でのリップル・リップルノイズの仕様値が2倍になります。
    • ※6経時ドリフトは周囲温度25℃、定格入出力にて入力電圧印加後30分～8時間の変化です。
    • ※7他のクラスについては当メーカーサポートセンターへお問い合わせください。
    • ※8突起物は含みません。
    • ※9標準取付方向（A）のみ。項番5.1を参照ください。
      標準取付方向（A）以外で設置する場合は、振動や衝撃に耐えるよう電源を固定してください。
    • ※10DC110V以下は、-1℃／Vの周囲温度ディレーティングまたは-1%／Vの負荷ディレーティングをかけてください。
    • ※ 過負荷状態あるいは仕様範囲外入力での使用は、内部素子を破壊することがありますので避けてください。
    • ※ 軽負荷、パルス負荷の場合は電源から音が出る場合があります。

    外形



    （単位：mm）



    KHEA90F（ヨーロッパ端子タイプ）の外形

    KHEA90F（ヨーロッパ端子タイプ）の外形

    • 公差：±1
    • 質量：405g max
    • 基板材質／厚さ：FR-4/1.6mm
    • シャーシ・カバー材質：PBT
    • DINレール取付部：PC／ABS
    • 端子台締め付けトルク：1N・m max
    KHNA90F（ブロック端子タイプ）の外形

    KHNA90F（ブロック端子タイプ）の外形

    • 公差：±1
    • 質量：405g max
    • 基板材質／厚さ：FR-4/1.6mm
    • シャーシ・カバー材質：PBT
    • DINレール取付部：PC／ABS
    • 端子台締め付けトルク：1N・m max

    製品仕様

    -項目KHEA／KHNA120F-24
    最大出力電力〔W〕120
    DC出力24V 5A（ピーク 7.5A）
    入力電圧〔V〕AC85～264 1φ or DC88～370 ※10
    電流〔A〕ACIN 115V1.2typ
    ACIN 230V0.6typ
    周波数〔Hz〕50／60（47～63）or DC
    効率〔%〕ACIN 115V90typ
    ACIN 230V92typ
    力率ACIN 115V0.98typ
    ACIN 230V0.93typ
    突入電流〔A〕 ※1ACIN 115V15typ（コールドスタート時：Ta=25℃）
    ACIN 230V30typ（コールドスタート時：Ta=25℃）
    漏洩電流〔mA〕0.45/0.75max（ACIN 100V / 240V 60Hz, Io=100%, IEC60950-1, 電安法の各測定方法による）
    出力定格電圧〔V〕24
    定格電流〔A〕5
    ピーク電流〔A〕※27.5
    静的入力変動〔mV〕※396max
    静的負荷変動〔mV〕※3150max ※4
    リップル〔mVp-p〕※50～+70℃120max
    -25～0℃240max
    Io=0～30%240max ※4
    リップルノイズ〔mVp-p〕※50～+70℃150max
    -25～0℃300max
    Io=0～30%300max ※4
    周囲温度変動〔mV〕0～+70℃240max ※4
    -25～＋70℃360max ※4
    経時ドリフト〔mV〕※696max
    起動時間〔ms〕750max（ACIN 115V,Io=100%）
    保持時間〔ms〕20typ（ACIN 115V,Io=100%）
    電圧可変範囲〔V〕22.5～28.5
    電圧設定確度〔V〕24.0±1.0%
    付属機能過電流保護ピーク電流の 101% min で動作
    過電圧保護〔V〕30.0～36.0
    DC_OK 表示LED 表示：緑
    ALARM 表示LED 表示：赤
    DC_OK 信号リレー出力（出力電圧 OK でショート、出力電圧 NG でオープン）30VDC 1A max, 30VAC 0.5A max（抵抗負荷）（KHEA のみ）
    絶縁耐圧入力-出力AC3,000V 1分間 カットオフ電流=10mA, DC500V 50MΩ min（常温,常湿）
    入力-PEAC2,000V 1分間 カットオフ電流=10mA, DC500V 50MΩ min（常温,常湿）
    出力-PEAC500V 1分間 カットオフ電流=100mA, DC500V 50MΩ min（常温,常湿）
    出力-RC,DC_OKAC500V 1分間 カットオフ電流=100mA, DC500V 50MΩ min（常温,常湿）
    環境使用温・湿度-25～+70℃, 20～90%RH（結露なし） （ディレーティング特性参照）
    保存温・湿度-40～+85℃, 20～90%RH（結露なし）
    振動 ※910～55Hz 19.6m/s2（2G）周期3分 Z方向 1時間（非動作時、DIN レール取付状態）
    衝撃196.1m/s2（20G）11ms X, Y, Z 方向各1回（梱包状態）
    適応規格安全規格（DC入力は除く）UL60950-1, C-UL（CSA60950-1）, EN60950-1, EN50178, UL508, ANSI／ISA12.12.01, GL 取得、電安法準拠
    雑音端子電圧FCC-B, VCCI-B, CISPR22-B, EN55011-B, EN55022-B 準拠
    高調波電流IEC61000-3-2 （クラスA）準拠 ※7
    構造外径寸法／質量 ※837×124×117mm（W×H×D）／580g max
    冷却方法自然空冷／強制通風
    • ※11次電流の値。内蔵フィルタ部への入力サージ電流（0.2ms以下）は除きます。
    • ※2ピーク電流の仕様は取扱説明項番3をご参照ください。
    • ※3動的な変動の場合、仕様を満足しないことがあります。
    • ※4端子から150mmに0.1μFと22μFのコンデンサをつけた測定板での値です。取扱説明項番2.7を参照ください（20MHzオシロスコープまたは、リップルノイズメータ（計測技研：RM-103相当品）による）。待機時の電力低減機能を内蔵しており、内部素子をバースト動作させているため負荷率Io=0～30%でのリップル・リップルノイズ仕様が異なります。
    • ※50°C以下の周囲温度でご使用になる場合は、負荷率Io=0～30%でのリップル・リップルノイズの仕様値が2倍になります。
    • ※6経時ドリフトは周囲温度25℃、定格入出力にて入力電圧印加後30分～8時間の変化です。
    • ※7他のクラスについては当メーカーサポートセンターへお問い合わせください。
    • ※8突起物は含みません。
    • ※9標準取付方向（A）のみ。項番5.1を参照ください。
      標準取付方向（A）以外で設置する場合は、振動や衝撃に耐えるよう電源を固定してください。
    • ※10DC110V以下は、-1℃／Vの周囲温度ディレーティングまたは-1%／Vの負荷ディレーティングをかけてください。
    • ※ 過負荷状態あるいは仕様範囲外入力での使用は、内部素子を破壊することがありますので避けてください。
    • ※ 軽負荷、パルス負荷の場合は電源から音が出る場合があります。

    外形



    （単位：mm）



    KHEA120F（ヨーロッパ端子タイプ）の外形

    KHEA120F（ヨーロッパ端子タイプ）の外形

    • 公差：±1
    • 質量：580g max
    • 基板材質／厚さ：FR-4/1.6mm
    • シャーシ材質：アルミ
    • カバー材質：ステンレス
    • DINレール取付部：アルミ、ナイロン
    • 端子台締め付けトルク：1N・m max
    KHNA120F（ブロック端子タイプ）の外形

    KHNA120F（ブロック端子タイプ）の外形

    • 公差：±1
    • 質量：580g max
    • 基板材質／厚さ：FR-4/1.6mm
    • シャーシ材質：アルミ
    • カバー材質：ステンレス
    • DINレール取付部：アルミ、ナイロン
    • 端子台締め付けトルク：1N・m max

    製品仕様

    -項目KHEA／KHNA240F-24
    最大出力電力〔W〕240
    DC出力24V 10A（ピーク 15A）
    入力電圧〔V〕AC85～264 1φ or DC88～370 ※10
    電流〔A〕ACIN 115V2.3typ
    ACIN 230V1.2typ
    周波数〔Hz〕50／60（47～63）or DC
    効率〔%〕ACIN 115V92typ
    ACIN 230V94typ
    力率ACIN 115V0.98typ
    ACIN 230V0.93typ
    突入電流〔A〕 ※1ACIN 115V20typ（再投入間隔3秒以上）
    ACIN 230V40typ（再投入間隔3秒以上）
    漏洩電流〔mA〕0.45/0.75max（ACIN 100V / 240V 60Hz, Io=100%, IEC60950-1, 電安法の各測定方法による）
    出力定格電圧〔V〕24
    定格電流〔A〕10
    ピーク電流〔A〕※215
    静的入力変動〔mV〕※396max
    静的負荷変動〔mV〕※3150max ※4
    リップル〔mVp-p〕※50～+70℃120max
    -25～0℃240max
    Io=0～30%240max ※4
    リップルノイズ〔mVp-p〕※50～+70℃150max
    -25～0℃300max
    Io=0～30%300max ※4
    周囲温度変動〔mV〕0～+70℃240max ※4
    -25～＋70℃360max ※4
    経時ドリフト〔mV〕※696max
    起動時間〔ms〕750max（ACIN 115V,Io=100%）
    保持時間〔ms〕20typ（ACIN 115V,Io=100%）
    電圧可変範囲〔V〕22.5～28.5
    電圧設定確度〔V〕24.0±1.0%
    付属機能過電流保護ピーク電流の 101% min で動作
    過電圧保護〔V〕30.0～36.0
    DC_OK 表示LED 表示：緑
    ALARM 表示LED 表示：赤
    DC_OK 信号リレー出力（出力電圧 OK でショート、出力電圧 NG でオープン）30VDC 1A max, 30VAC 0.5A max（抵抗負荷）（KHEA のみ）
    絶縁耐圧入力-出力AC3,000V 1分間 カットオフ電流=10mA, DC500V 50MΩ min（常温,常湿）
    入力-PEAC2,000V 1分間 カットオフ電流=10mA, DC500V 50MΩ min（常温,常湿）
    出力-PEAC500V 1分間 カットオフ電流=100mA, DC500V 50MΩ min（常温,常湿）
    出力-RC,DC_OKAC500V 1分間 カットオフ電流=100mA, DC500V 50MΩ min（常温,常湿）
    環境使用温・湿度-25～+70℃, 20～90%RH（結露なし） （ディレーティング特性参照）
    保存温・湿度-40～+85℃, 20～90%RH（結露なし）
    振動 ※910～55Hz 19.6m/s2（2G）周期3分 Z方向 1時間（非動作時、DIN レール取付状態）
    衝撃196.1m/s2（20G）11ms X, Y, Z 方向各1回（梱包状態）
    適応規格安全規格（DC入力は除く）UL60950-1, C-UL（CSA60950-1）, EN60950-1, EN50178, UL508, ANSI／ISA12.12.01, GL取得、電安法準拠
    雑音端子電圧FCC-B, VCCI-B, CISPR22-B, EN55011-B, EN55022-B 準拠
    高調波電流IEC61000-3-2 （クラスA）準拠 ※7
    構造外径寸法／質量 ※850×124×117mm（W×H×D）／900g max
    冷却方法自然空冷／強制通風
    • ※11次電流の値。内蔵フィルタ部への入力サージ電流（0.2ms以下）は除きます。
    • ※2ピーク電流の仕様は取扱説明項番3をご参照ください。
    • ※3動的な変動の場合、仕様を満足しないことがあります。
    • ※4端子から150mmに0.1μFと22μFのコンデンサをつけた測定板での値です。取扱説明項番2.7を参照ください（20MHzオシロスコープまたは、リップルノイズメータ（計測技研：RM-103相当品）による）。待機時の電力低減機能を内蔵しており、内部素子をバースト動作させているため負荷率Io=0～30%でのリップル・リップルノイズ仕様が異なります。
    • ※50°C以下の周囲温度でご使用になる場合は、負荷率Io=0～30%でのリップル・リップルノイズの仕様値が2倍になります。
    • ※6経時ドリフトは周囲温度25℃、定格入出力にて入力電圧印加後30分～8時間の変化です。
    • ※7他のクラスについては当メーカーサポートセンターへお問い合わせください。
    • ※8突起物は含みません。
    • ※9標準取付方向（A）のみ。項番5.1を参照ください。
      標準取付方向（A）以外で設置する場合は、振動や衝撃に耐えるよう電源を固定してください。
    • ※10DC110V以下は、-1℃／Vの周囲温度ディレーティングまたは-1%／Vの負荷ディレーティングをかけてください。
    • ※ 過負荷状態あるいは仕様範囲外入力での使用は、内部素子を破壊することがありますので避けてください。
    • ※ 軽負荷、パルス負荷の場合は電源から音が出る場合があります。

    外形



    （単位：mm）



    KHEA240F（ヨーロッパ端子タイプ）の外形

    KHEA240F（ヨーロッパ端子タイプ）の外形

    • 公差：±1
    • 質量：900g max
    • 基板材質／厚さ：FR-4/1.6mm
    • シャーシ材質：アルミ
    • カバー材質：ステンレス
    • DINレール取付部：アルミ、ナイロン
    • 端子台締め付けトルク：1N・m max
    KHNA240F（ブロック端子タイプ）の外形

    KHNA240F（ブロック端子タイプ）の外形

    • 公差：±1
    • 質量：900g max
    • 基板材質／厚さ：FR-4/1.6mm
    • シャーシ材質：アルミ
    • カバー材質：ステンレス
    • DINレール取付部：アルミ、ナイロン
    • 端子台締め付けトルク：1N・m max

    製品仕様

    -項目KHEA／KHNA480F-24KHEA／KHNA480F-48
    最大出力電力〔W〕480480
    DC出力24V 20A（ピーク 30A）48V 10A（ピーク 15A）
    入力電圧〔V〕AC85～264 1φ（出力ディレーティングが必要です）or DC88～350 ※10
    電流〔A〕ACIN 115V4.6typ（Io=100%）
    ACIN 230V2.3typ（Io=100%）
    周波数〔Hz〕50／60（47～63）
    効率〔%〕ACIN 115V92typ
    ACIN 230V94typ
    力率ACIN 115V0.98typ
    ACIN 230V0.93typ
    突入電流〔A〕 ※1ACIN 115V20typ（再投入間隔3秒以上）
    ACIN 230V40typ（再投入間隔3秒以上）
    漏洩電流〔mA〕0.75/1.5max（ACIN 100V / 240V 60Hz, Io=100%, IEC60950-1, 電安法の各測定方法による）
    出力定格電圧〔V〕2448
    定格電流〔A〕2010
    ピーク電流〔A〕※23015
    静的入力変動〔mV〕※396max （Io=30～100%）※9192max （Io=30～100%）※9
    静的負荷変動〔mV〕※3150max （Io=30～100%）※9300max （Io=30～100%）※9
    リップル〔mVp-p〕※40～+70℃120max120max
    -25～0℃240max240max
    Io=0～30%500max750max
    リップルノイズ〔mVp-p〕※40～+70℃150max150max
    -25～0℃300max300max
    Io=0～30%600max750max
    周囲温度変動〔mV〕0～+70℃240max480max
    -25～＋70℃360max600max
    経時ドリフト〔mV〕※596max192max
    起動時間〔ms〕750max（ACIN 115V,Io=100%）
    保持時間〔ms〕20typ（ACIN 115V,Io=100%）
    電圧可変範囲〔V〕22.5～26.445.0～55.2
    電圧設定確度〔V〕24.0±1.0%48.0±1.0%
    付属機能過電流保護ピーク電流の 101% min で動作
    過電圧保護〔V〕30.0～36.057.6～67.2
    DC_OK 表示LED 表示：緑
    ALARM 表示LED 表示：赤
    DC_OK 信号リレー出力（出力電圧 OK でショート、出力電圧 NG でオープン）300VDC 1A max, 30VAC 0.5A max（抵抗負荷）（KHEA のみ）
    絶縁耐圧入力-出力AC3,000V 1分間 カットオフ電流=10mA, DC500V 50MΩ min（常温,常湿）
    入力-PEAC2,000V 1分間 カットオフ電流=10mA, DC500V 50MΩ min（常温,常湿）
    出力-PEAC500V 1分間 カットオフ電流=100mA, DC500V 50MΩ min（常温,常湿）
    出力-RC,DC_OKAC500V 1分間 カットオフ電流=100mA, DC500V 50MΩ min（常温,常湿）
    環境使用温・湿度-25～+70℃, 20～90%RH（結露なし） （ディレーティング特性参照）
    保存温・湿度-40～+85℃, 20～90%RH（結露なし）
    振動 ※810～55Hz 19.6m/s2（2G）周期3分 Z方向 1時間（非動作時、DIN レール取付状態）
    衝撃196.1m/s2（20G）11ms X, Y, Z 方向各1回（梱包状態）
    適応規格安全規格（DC入力は除く）UL60950-1, C-UL（CSA60950-1）, EN60950-1, EN50178, UL508, ANSI／ISA12.12.01, GL（24Vのみ）取得、電安法準拠
    雑音端子電圧FCC-B, VCCI-B, CISPR22-B, EN55011-B, EN55022-B 準拠
    高調波電流 ※8IEC61000-3-2 （クラスA）準拠 ※6
    構造外径寸法／質量 ※770×124×117mm（W×H×D）／1,200g max
    冷却方法自然空冷／強制通風
    • ※11次電流の値。内蔵フィルタ部への入力サージ電流（0.2ms以下）は除きます。
    • ※2ピーク電流の仕様は取扱説明項番3をご参照ください。
    • ※3動的な変動の場合、仕様を満足しないことがあります。
    • ※4端子から150mmに0.1μFと22μFのコンデンサをつけた測定板での値です。取扱説明項番2.7を参照ください（20MHzオシロスコープまたは、リップルノイズメータ（計測技研：RM-103相当品）による）。待機時の電力低減機能を内蔵しており、内部素子をバースト動作させているため負荷率Io=0～30%でのリップル・リップルノイズ仕様が異なります。
    • ※50°C以下の周囲温度でご使用になる場合は、負荷率Io=0～30%でのリップル・リップルノイズの仕様値が2倍になります。
    • ※6経時ドリフトは周囲温度25℃、定格入出力にて入力電圧印加後30分～8時間の変化です。
    • ※7他のクラスについては当メーカーサポートセンターへお問い合わせください。
    • ※8突起物は含みません。
    • ※9標準取付方向（A）のみ。項番5.1を参照ください。
      標準取付方向（A）以外で設置する場合は、振動や衝撃に耐えるよう電源を固定してください。
    • ※10DC110V以下は、-1℃／Vの周囲温度ディレーティングまたは-1%／Vの負荷ディレーティングをかけてください。
    • ※ 過負荷状態あるいは仕様範囲外入力での使用は、内部素子を破壊することがありますので避けてください。
    • ※ 軽負荷、パルス負荷の場合は電源から音が出る場合があります。

    外形



    （単位：mm）



    KHEA480F（ヨーロッパ端子タイプ）の外形

    KHEA480F（ヨーロッパ端子タイプ）の外形

    • 公差：±1
    • 質量：1,200g max
    • 基板材質／厚さ：FR-4/1.6mm
    • シャーシ材質：アルミ
    • カバー材質：ステンレス
    • DINレール取付部：アルミ、ナイロン
    • 端子台締め付けトルク：1N・m max
    KHNA480F（ブロック端子タイプ）の外形

    KHNA480F（ブロック端子タイプ）の外形

    • 公差：±1
    • 質量：1,200g max
    • 基板材質／厚さ：FR-4/1.6mm
    • シャーシ材質：アルミ
    • カバー材質：ステンレス
    • DINレール取付部：アルミ、ナイロン
    • 端子台締め付けトルク：1N・m max

    端子配列

    KHEA30Fの端子配列

    KHEA30Fの端子配列

    KHEA60Fの端子配列

    KHEA60Fの端子配列

    KHEA90Fの端子配列

    KHEA90Fの端子配列

    KHNA30Fの端子配列

    KHNA30Fの端子配列

    KHNA60Fの端子配列

    KHNA60Fの端子配列

    KHNA90Fの端子配列

    KHNA90Fの端子配列

    端子番号端子名機能
    （1）PE保護接地端子
    （2）AC（N）入力端子
    （3）AC（L）
    （4）＋VOUT＋出力端子
    （5）－VOUT－出力端子
    （6）DC_OK出力電圧確認用LED
    （7）TRM出力電圧設定用ボリューム
    KHEA120Fの端子配列

    KHEA120Fの端子配列

    KHEA240Fの端子配列

    KHEA240Fの端子配列

    KHEA480F

    KHEA480F

    KHNA120Fの端子配列

    KHNA120Fの端子配列

    KHNA240Fの端子配列

    KHNA240Fの端子配列

    KHNA480Fの端子配列

    KHNA480Fの端子配列

    端子番号端子名機能
    （1）PE保護接地端子
    （2）AC（N）入力端子
    （3）AC（L）
    （4）DC_OK出力電圧確認端子（リレー出力）
    （5）＋VOUT＋出力端子
    （6）－VOUT－出力端子
    （7）ALARM出力電圧低下アラームLED
    （8）DC_OK出力電圧確認用LED
    （9）TRM出力電圧設定用ボリューム
    （10）＋RCリモートコントロール端子
    （11）－RC


    開発秘話



    昨今の省資源・省エネルギー社会においてエネルギーの効率的な有効利用は不可欠なものとなってきています。産業界においても効率的なエネルギーの使用は、コスト削減という意味だけではなくCO2削減、、排熱の低減など、現場に配慮した生産設備の構築が求められています。以上を踏まえ、当社では市場で要求の高まっている小型・軽量・高効率のDINレール電源を開発致しました

    型番リスト

    表示件数
  • 1
    • 型番
    KHEA60F-24
    KHEA120F-24
    KHEA240F-24
    KHNA30F-5
    KHNA30F-12
    KHNA30F-24-C
    KHNA60F-12
    KHNA60F-24
    KHNA90F-12
    KHNA90F-24
    KHNA120F-24
    KHNA240F-24-C
    KHNA480F-24
    KHNA480F-48

    形状

    出力電力

    (W)

    入力電圧

    出力電圧(シングルのみ)

    入出力端子形状

    定格出力電流(シングルのみ)

    (A)

    高さ

    (mm)

    幅

    (mm)

    奥行

    (mm)

    安全規格

    付属機能

    入力電圧

    (V)

    最大出力電力

    (W)

    電圧設定確度

    (V)

    出力電圧可変

    (V)

    その他オプション機能

    ピーク電流

    (A)

    		RoHS?最小発注数量
    DINレール直付け
    60
    AC/DC
    DC24V
    [欧州方式] ヨーロッパ端子
    2.5
    99
    32
    94.5
    PSE / CE / UL / CUL / TUV / CSA
    -
    AC85～264/DC120～370
    60
    24～24.96
    22.5～28.5
    なし
    -
    10
    1個
    DINレール直付け
    120
    AC/DC
    DC24V
    [欧州方式] ヨーロッパ端子
    5
    133.5
    37
    121.2
    PSE / CE / UL / CUL / TUV / CSA
    警報出力
    AC85～264/DC88～370
    120
    24.0±1.0%
    22.5～28.5
    なし
    7.5
    10
    1個
    DINレール直付け
    240
    AC/DC
    DC24V
    [欧州方式] ヨーロッパ端子
    10
    133.5
    50
    121.2
    PSE / CE / UL / CUL / TUV / CSA
    警報出力
    AC85～264/DC88～370
    240
    24.0±1.0%
    22.5～28.5
    なし
    15
    10
    1個
    DINレール直付け
    30
    AC/DC
    DC5V
    [ネジ] ブロック端子
    5
    84
    22.5
    104.5
    PSE / CE / UL / CUL / TUV / CSA
    -
    AC85～264/DC120～370
    25
    5～5.15
    4.5～5.5
    なし
    -
    10
    1個
    DINレール直付け
    30
    AC/DC
    DC12V
    [ネジ] ブロック端子
    2.3
    84
    22.5
    104.5
    PSE / CE / UL / CUL / TUV / CSA
    -
    AC85～264/DC120～370
    27.6
    12～12.48
    10.8～13.2
    なし
    -
    10
    1個
    DINレール直付け
    30
    AC/DC
    DC24V
    [ネジ] ブロック端子
    1.3
    84
    22.5
    104.5
    PSE / CE / UL / CUL / TUV / CSA
    コーティング
    AC85～264/DC120～370
    31.2
    24～24.96
    22.5～28.5
    なし
    -
    -
    1個
    DINレール直付け
    60
    AC/DC
    DC12V
    [ネジ] ブロック端子
    4.5
    99
    32
    94.5
    PSE / CE / UL / CUL / TUV / CSA
    -
    AC85～264/DC120～370
    54
    12～12.48
    10.8～13.2
    なし
    -
    10
    1個
    DINレール直付け
    60
    AC/DC
    DC24V
    [ネジ] ブロック端子
    2.5
    99
    32
    94.5
    PSE / CE / UL / CUL / TUV / CSA
    -
    AC85～264/DC120～370
    60
    24～24.96
    22.5～28.5
    なし
    -
    10
    1個
    DINレール直付け
    90
    AC専用
    DC12V
    [ネジ] ブロック端子
    6.8
    99
    50
    94.5
    PSE / CE / UL / CUL / TUV / CSA
    -
    AC85～264
    81.6
    12～12.48
    10.8～13.2
    なし
    -
    10
    1個
    DINレール直付け
    90
    AC専用
    DC24V
    [ネジ] ブロック端子
    3.8
    99
    50
    94.5
    PSE / CE / UL / CUL / TUV / CSA
    -
    AC85～264
    91.2
    24～24.96
    22.5～28.5
    なし
    -
    10
    1個
    DINレール直付け
    120
    AC/DC
    DC24V
    [ネジ] ブロック端子
    5
    133.5
    37
    121.2
    PSE / CE / UL / CUL / TUV / CSA
    -
    AC85～264/DC88～370
    120
    24.0±1.0%
    22.5～28.5
    なし
    7.5
    10
    1個
    DINレール直付け
    240
    AC/DC
    DC24V
    [ネジ] ブロック端子
    10
    133.5
    50
    121.2
    PSE / CE / UL / CUL / TUV / CSA
    コーティング
    AC85～264/DC88～370
    240
    24.0±1.0%
    22.5～28.5
    なし
    15
    10
    1個
    DINレール直付け
    480
    AC専用
    DC24V
    [ネジ] ブロック端子
    20
    133.5
    70
    121.2
    PSE / CE / UL / CUL / TUV / CSA
    -
    AC85～264
    480
    23.76～24.24
    22.5～26.4
    なし
    30
    10
    1個
    DINレール直付け
    480
    AC/DC
    DC48V
    [ネジ] ブロック端子
    10
    124
    70
    117
    PSE / CE / UL / CUL / TUV / CSA
    警報出力
    AC85～264/DC88～350
    480
    48.0±1.0%
    45.0～55.2
    なし
    15
    -
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    6,419円
    ( 7,061円 )
    在庫品1日目当日出荷可能
    13,900円
    ( 15,290円 )
    在庫品1日目当日出荷可能
    16,055円
    ( 17,661円 )
    在庫品1日目当日出荷可能
    4,990円
    ( 5,489円 )
    在庫品1日目当日出荷可能
    4,990円
    ( 5,489円 )
    在庫品1日目当日出荷可能
    5,756円
    ( 6,332円 )
    在庫品1日目当日出荷可能
    6,629円
    ( 7,292円 )
    在庫品1日目当日出荷可能
    6,419円
    ( 7,061円 )
    在庫品1日目当日出荷可能
    8,071円
    ( 8,878円 )
    在庫品1日目当日出荷可能
    7,817円
    ( 8,599円 )
    在庫品1日目当日出荷可能
    14,297円
    ( 15,727円 )
    在庫品1日目当日出荷可能
    17,010円
    ( 18,711円 )
    在庫品1日目当日出荷可能
    21,510円
    ( 23,661円 )
    在庫品1日目当日出荷可能
    24,769円
    ( 27,246円 )
    9日目
  • 1

    • 詳細情報

    基本情報

    世界標準サイズのDIN専用電源・製品ラインナップ：30W～480Wを用意。
    【特長】
    ・ワイド入力（AC85V～264V）
    ・DIN（35mm）レール取付対応
    ・広い動作周囲温度範囲（MAX70℃）
    ・入出力端子台はブロック端子とヨーロッパ端子の2タイプを用意
    ・ピーク電力対応、定格出力電力の1.5倍のピーク電力に対応
    ・過電流保護、過電圧保護回路付き
    【用途】
    ・制御盤などDINレールを使用した装置に最適

    ご注意

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    スイッチング電源 KHシリーズ（DINレールタイプ）のレビュー
    4.7平均満足度：4.78件のレビュー
    制御盤内操作用電源（直流回路）
    4
    満足度：4.02016/05/19
    商品に対する満足というよりも、納期に対する満足度が高いです。 通常の弊社の仕入先からの納期は、約2週間。 そちらに対し、...もっと読む
    3人が参考にしています。
    制御盤内のDINレール取付電源として
    5
    満足度：5.02020/04/01
    他のDINレール取付形電源と比較してもコンパクトな点がとても良いです。 通常品は価格がそれなりに高いですが、旧RoHS対...もっと読む
    1人が参考にしています。
    制御box用電源
    5
    満足度：5.02025/06/03
    各メーカーＤＣ電源を出していますが、この電源は価格が安く信頼性が高い電源だと思います。
    0人が参考にしています。
    制御部材
    5
    満足度：5.02023/01/17
    納期が掛かる電源もあるがミスミサイトの場合、見積り項目で納期がすぐにわかるのが非常にありがたい。
    0人が参考にしています。
    電源
    4
    満足度：4.02022/02/28
    電源として使用しました。耐久性については不明ですが、今のところは何も問題なく作動しています。
    0人が参考にしています。
    8件全て見る

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    スイッチング電源 KHシリーズ（DINレールタイプ）
    TUHSシリーズ オンボードタイプ
    LCAシリーズ 基板単体タイプ
    スイッチング電源（ユニットタイプ） AEA600F-24-N
    メーカーコーセルコーセルコーセルコーセル
    通常価格4,990円-1,257円 -5,289円23,500円
    通常出荷日在庫品1日目〜在庫品1日目在庫品1日目在庫品1日目
    シングル/マルチシングルシングルシングルシングル
    過電流保護回路ありありありあり
    過電圧保護回路ありありありあり
    保護機能過電流保護、過電圧保護過電流保護､過電圧保護--
    よく一緒に購入される商品

    スイッチング電源カテゴリの売れ筋ランキング

    通常価格、通常出荷日が表示と異なる場合がございます

    技術サポート窓口

    エレクトロニクス部品技術窓口

    商品の仕様・技術のお問い合わせ

    Webお問い合わせフォーム

    営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

    ※お問い合わせフォームは24時間受付しております。

    見積もり・発注後 最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

    閉じる
    比較リスト
