商品情報

INDEX

製品の基本仕様・特長

証明書・特許情報

製品比較情報

外形図

使用方法・使用事例

お客様の声・開発秘話



TUHSシリーズの特長

TUHSシリーズの外観

TUHSシリーズの外観

  • 超小型AC-DCコンバータ
  • 長保持時間や小型化に対応可能 （入力平滑コンデンサ外付）
  • 同期整流回路採用で高効率（TUHS25）
  • 過電流保護回路（自動復帰）
  • アルミ電解／タンタル電解コンデンサ未使用

世界最小クラスの小型／高効率電源　TUHS series
豊富なラインナップ：3W・5W・10W・25W

モデル名TUHS3TUHS5TUHS10TUHS25
入力電圧AC85～264V 50/60Hz DC120～370V
出力電圧/電流5V0.6A1A2A5A
12V0.25A0.45A0.9A2.1A
24V0.13A0.22A0.45A1.1A

TUHSシリーズ 3つの特長

1. 小型化

1. 小型化
電源の小型化でお客さまのレイアウト設計自由度UP

2. 保持時間の設定

2. 保持時間の設定
保持時間の最適設計を実現（外付け電解コンデンサ選定）

3. 温度範囲の拡大

3. 温度範囲の拡大
広い温度範囲での使用が可能 -40～+85℃（厳しい環境下でも使用可能）

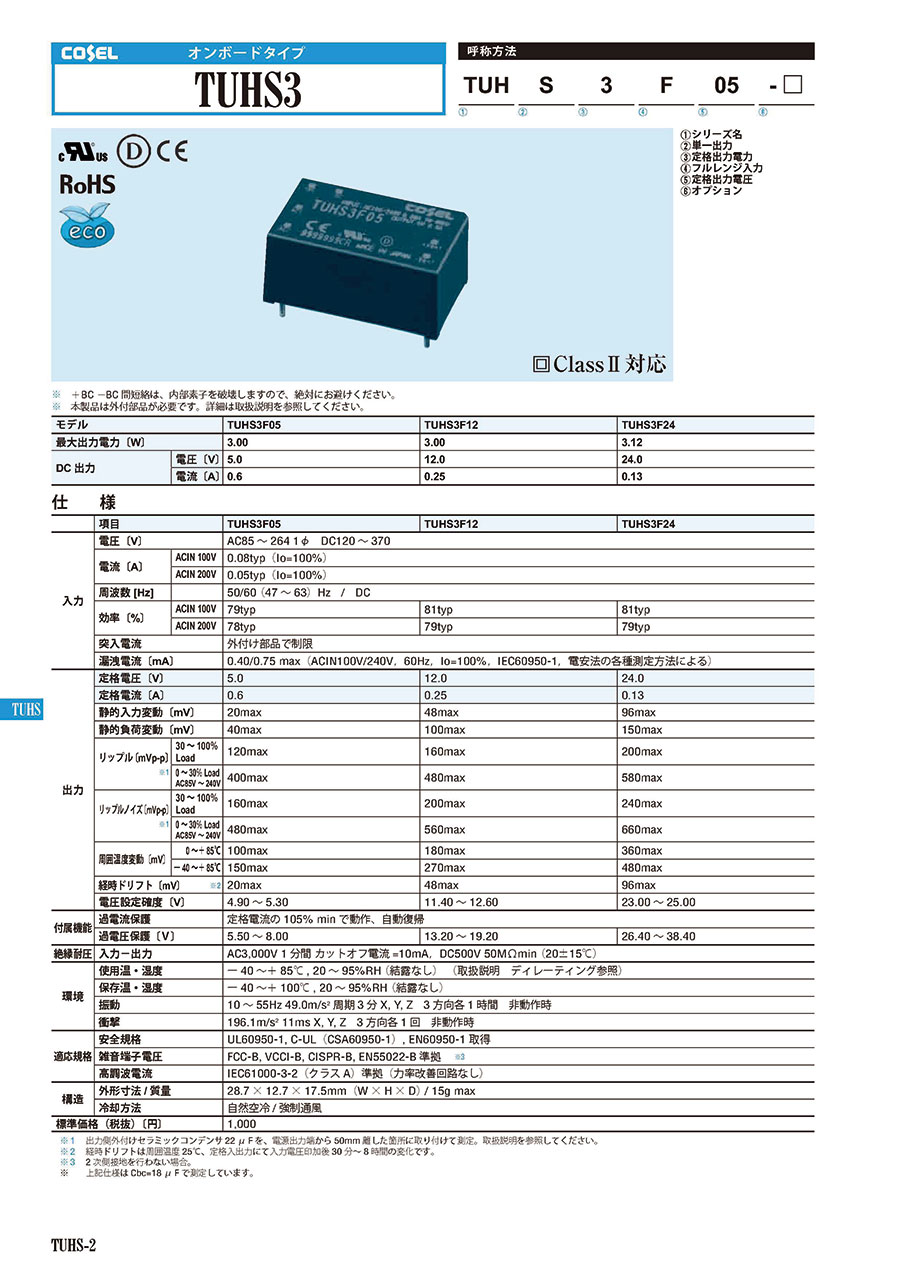

製品仕様

型名回路方式発振周波数
（kHz）		入力電流
（A）		突入電流
防止回路		基板／パターン面直並列運転可否
材質片面両面直列並列
TUHS3他励フライバック80～250 ※3※1セメント抵抗（外付）ガラスエポキシ-○○ ※2※2
TUHS5他励フライバック80～250 ※3※1セメント抵抗（外付）ガラスエポキシ-○○ ※2※2
TUHS10他励フライバック80～250 ※3※1セメント抵抗（外付）ガラスエポキシ-○○ ※2※2
TUHS15他励フライバック80～250 ※3※1セメント抵抗（外付）ガラスエポキシ-○○ ※2※2
TUHS25他励フライバック80～250 ※3※1サーミスタ（外付）ガラスエポキシ-○○ ※2※2
  • 1.仕様を参照ください。
  • 2.取扱説明直列・並列運転欄を参照ください。
  • 3.発振周波数は入力・負荷により変化します。

AC 入力・シングル出力

出力電力
［W］		モデル入力電圧【AC】出力電圧【DC】［◎：ピーク出力電流対応］寸法［mm］
W×H×D
85～132V85～264V3.35121524
3TUHS3F-○-●●-●28.7×12.7×17.5
5TUHS5F-○-●●-●28.7×12.7×17.5
VAF5 WEB-○◎◎◎◎◎32×20×72.5
VAA5 WEB○--●●--32×18×65
YAS5 WEB-○-●●--58×19.5×45
YS5 WEB○--●●--50×18.5×43
10TUHS10F-○-●●-●33×15×22
VAF10 WEB-○◎◎◎◎◎36×21×78
VAA10 WEB○--●●--32×18×72.5
YAS10 WEB-○-●●--65×21×45
YS10 WEB○--●●--58×18.5×45
15TUHS15F-○--●-●33×15×22
YS15 WEB○--●●--65×20.5×45
25TUHS25F-○-●●-●36×16.5×25.4
  • ※ 出力電力は、モデルの公称値を示しています。出力電圧や入力電圧範囲によっては、出力電力が低くなる場合があります。
    詳細につきましては、モデル毎のカタログやホームページをご参照ください。


外形図



（単位：mm）



TUHS3の寸法図

TUHS3の寸法図

  • 一般公差±0.5
  • 質量：15g max
  • ケース材質：PBT
  • 端子材質：銅
  • 端子メッキ処理：鉛フリーメッキ




（単位：mm）



TUHS5の寸法図

TUHS5の寸法図

  • 一般公差±0.5
  • 質量：15g max
  • ケース材質：PBT
  • 端子材質：銅
  • 端子メッキ処理：鉛フリーメッキ




（単位：mm）



TUHS10の寸法図

TUHS10の寸法図

  • 一般公差±0.5
  • 質量：25g max
  • ケース材質：PBT
  • 端子材質：銅
  • 端子メッキ処理：鉛フリーメッキ




（単位：mm）



TUHS15の寸法図

TUHS15の寸法図

  • 一般公差±0.5
  • 質量：25g max
  • ケース材質：PBT
  • 端子材質：銅
  • 端子メッキ処理：鉛フリーメッキ




（単位：mm）



TUHS25の寸法図

TUHS25の寸法図

  • 一般公差±0.5
  • 質量：40g max
  • ケース材質：PBT
  • 端子材質：銅
  • 端子メッキ処理：鉛フリーメッキ


証明書・特許

  • 安全規格：UL60950-1、C-UL、EN60950-1取得
  • 無償補償期間：5年間
  • 特許出願中
  • CE マーキング適合：低電圧指令

端子配列

TUHS3／TUHS5

TUHS3／TUHS5

TUHS10／TUHS15

TUHS10／TUHS15

TUHS25

TUHS25

表1.1　端子名と接続

端子番号端子名機能
（1）AC1AC入力
（2）AC2
（3）＋BC平滑電圧端子（＋）
（4）－BC平滑電圧端子（－）
（5）＋Vout出力端子（＋）
（6）－Vout出力端子（－）


標準接続方法

TUHSシリーズを使用するためには、図2.1（a）、（b）の接続と表2.1の外付部品が必要です。

図2.1（a）標準接続方法（AC入力、DC入力）

図2.1（a）標準接続方法（AC入力、DC入力）

図2.1（b）標準接続方法（DC入力）

図2.1（b）標準接続方法（DC入力）

表2.1標準接続部品

項番記号部品参照項備考
1F1入力側保護ヒューズ項3.1（1）-
2C1入力コンデンサ項3.1（2）TUHS25のみ
3Cbc入力平滑コンデンサ項3.1（3）-
4R1突入電流防止素子項3.1（4）-
5SK1サージ保護素子項3.1（5）-

入出力ラインへの接続

（1）F1 入力側保護ヒューズ

入力保護用のヒューズを内蔵していません。安全性確保のため、入力回路に表3.1に示すスローブローヒューズF1を実装してください。
表3.1（a）入力側保護ヒューズF1（AC入力）

機種TUHS3TUHS5TUHS10TUHS15TUHS25
ヒューズ容量2A2A2A2A3.15A

DC入力でご使用の場合は、DC入力定格のあるヒューズをご使用ください。
表3.1（b）入力側保護ヒューズF1（DC入力）

機種TUHS3TUHS5TUHS10TUHS15TUHS25
ヒューズ容量2A2A2A2A2A

（2）C1入力コンデンサ（TUHS25）

雑音端子電圧の規格（ClassB）を満足するために、C1=0.1μF以上のコンデンサを接続してください。C1を接続しない場合は、ClassA相当となります。

（3）Cbc平滑コンデンサ

  • 入力電圧を平滑するために＋BCと－BC間に、平滑コンデンサCbcを接続ください。推奨容量を表3.2に、負荷率と保持時間の関係を図3.1～図3.10に示します。
  • 接続容量範囲内で容量の設定をお願いします。範囲外の容量を接続しますと、電源の破損を招く恐れがありますのでお避けください。
  • 平滑コンデンサのリップル電圧は25Vp-p以下となるコンデンサ容量を選定してください。
  • -20℃以下で使用する場合は、等価直列抵抗の特性により、平滑コンデンサのリップルが大きくなり、動作が不安定となりますので推奨容量よりも大きくしてください。
  • ノイズが大きくなることがありますので、平滑コンデンサと±BC端子の距離は15cm以下にしてください。

表3.2 BC端子間外付コンデンサCbc推奨容量

項番機種推奨定格電圧推奨容量接続許容範囲
1TUHS3DC400V以上（AC200V系）
DC200V以上（AC100V系）		18μF4.7μF～68μF
2TUHS522μF10μF～68μF
3TUHS1047μF22μF～150μF
4TUHS1568μF33μF～220μF
5TUHS25120μF47μF～390μF


ラインナップと特長

オンボードタイプ

オンボードタイプ

--出力数シリーズ名発売年主な特長安全規格
環境対応
オンボードタイプシングル1MGS'10グローバルスタンダード形状の
汎用DC/DCコンバータ		UL・C-UL認定品／TUV認定品／CEマーキング適合品
'16UL・C-UL認定品／DEMKO認定品／CEマーキング適合品
1MGFS'10グローバルスタンダード形状の
広入力範囲DC/DCコンバータ		UL・C-UL認定品／TUV認定品／CEマーキング適合品
1STMG'13MGFSシリーズの周辺部品実装タイプCEマーキング適合品
1SUS／SUCS'04小型・薄型汎用DC/DCコンバータUL・C-UL認定品／TUV認定品／CEマーキング適合品
1SUTS'09SUCSの立型タイプUL・C-UL認定品／TUV認定品／CEマーキング適合品
1SFS'05薄型SMD/DIPタイプ
DC/DCコンバータ		UL・C-UL認定品／TUV認定品／CEマーキング適合品
'03
'05
1SFCS'07SFSシリーズに金属カバーを取り付けたタイプUL・C-UL認定品／TUV認定品／CEマーキング適合品
1SFLS'07超薄型SMDタイプDC/DCコンバータUL・C-UL認定品／TUV認定品／CEマーキング適合品
1ZUS'96汎用型DC/DCコンバータUL・C-UL認定品／CSA認定品／TUV認定品
'93
1ZTS'98ZUSの縦型タイプUL・C-UL認定品／TUV認定品
1TUHS'14AC100/200V系入力、超小型UL・C-UL認定品／DEMKO認定品／CEマーキング適合品
'15
1VAF'99AC100/200V系入力UL・C-UL認定品／TUV認定品／CEマーキング適合品
1VAA'98AC100V系入力UL・C-UL認定品
1YAS'91AC100/200V系入力UL・C-UL認定品／CSA認定品／TUV認定品／CEマーキング適合品
1YS'89AC100V系入力UL・C-UL認定品
マルチ2MGW'10MGシリーズの2出力UL・C-UL認定品／TUV認定品／CEマーキング適合品
2MGFW'10MGFシリーズの2出力UL・C-UL認定品／TUV認定品／CEマーキング適合品
2STMG'13MGFWシリーズの周辺部品実装タイプCEマーキング適合品
2SUW／SUCW'04小型・薄型汎用DC/DCコンバータUL・C-UL認定品／TUV認定品／CEマーキング適合品
2SUTW'09SUCWの立型タイプUL・C-UL認定品／TUV認定品／CEマーキング適合品
2ZUW'96ZUシリーズの2出力UL・C-UL認定品／CSA認定品／TUV認定品／CEマーキング適合品
2'93
2ZTW'98ZUWの縦型タイプUL・C-UL認定品／TUV認定品
2YAW'91YAシリーズの2出力UL・C-UL認定品／CSA認定品／TUV認定品／CEマーキング適合品
2YW'89Yシリーズの2出力UL・C-UL認定品


開発秘話



電源内部の一部部品を外付けにすることで、お客様の自由度を向上します。

型番リスト

表示件数
  • 1
    • 型番
    TUHS3F05
    TUHS3F12
    TUHS3F24
    TUHS5F05
    TUHS5F12
    TUHS5F24
    TUHS10F05
    TUHS10F12
    TUHS10F24
    TUHS25F05
    TUHS25F12
    TUHS25F24

    出力電力

    (W)

    出力電圧(シングルのみ)

    定格出力電流(シングルのみ)

    (A)

    高さ

    (mm)

    幅

    (mm)

    奥行

    (mm)

    最大出力電力

    (W)

    電圧設定確度

    (V)

    		RoHS?最小発注数量
    3
    DC5V
    0.6
    12.7
    28.7
    17.5
    3
    4.9～5.3
    10
    1個
    3
    DC12V
    0.25
    12.7
    28.7
    17.5
    3
    11.4～12.6
    10
    1個
    3
    DC24V
    0.13
    12.7
    28.7
    17.5
    3.12
    23～25
    10
    1個
    5
    DC5V
    1
    12.7
    28.7
    17.5
    5
    4.9～5.3
    10
    1個
    5
    DC12V
    0.45
    12.7
    28.7
    17.5
    5.4
    11.4～12.6
    10
    1個
    5
    DC24V
    0.22
    12.7
    28.7
    17.5
    5.28
    23～25
    10
    1個
    10
    DC5V
    2
    15
    33
    22
    10
    4.9～5.3
    10
    1個
    10
    DC12V
    0.9
    15
    33
    22
    10.8
    11.4～12.6
    10
    1個
    10
    DC24V
    0.45
    15
    33
    22
    10.8
    23～25
    10
    1個
    25
    DC5V
    5
    16.5
    36
    25.4
    25
    4.9～5.3
    10
    1個
    25
    DC12V
    2.1
    16.5
    36
    25.4
    25.2
    11.4～12.6
    10
    1個
    25
    DC24V
    1.1
    16.5
    36
    25.4
    26.4
    23～25
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    1,257円
    ( 1,383円 )
    在庫品1日目当日出荷可能
    1,257円
    ( 1,383円 )
    在庫品1日目当日出荷可能
    1,257円
    ( 1,383円 )
    在庫品1日目当日出荷可能
    1,329円
    ( 1,462円 )
    在庫品1日目当日出荷可能
    1,329円
    ( 1,462円 )
    在庫品1日目当日出荷可能
    1,329円
    ( 1,462円 )
    在庫品1日目当日出荷可能
    1,914円
    ( 2,105円 )
    在庫品1日目当日出荷可能
    1,914円
    ( 2,105円 )
    在庫品1日目当日出荷可能
    1,914円
    ( 2,105円 )
    在庫品1日目当日出荷可能
    2,471円
    ( 2,718円 )
    在庫品1日目当日出荷可能
    2,471円
    ( 2,718円 )
    在庫品1日目当日出荷可能
    2,471円
    ( 2,718円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    TUHSシリーズ：オンボードタイプ・超小型AC-DCコンバータ。
    【特長】
    ・世界最小クラスの小型／高効率電源。
    ・電源の小型化で、お客様のレイアウト設計自由度UP。
    ・長い保持時間、長寿命化が必要な場合でも、コンデンサ選定で対応可能。
    ・広い温度範囲での使用が可能。（-40℃～+85℃）
    【用途】
    ・小型汎用装置に最適。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
