コーセル

LCAシリーズ 基板単体タイプ

LCAシリーズ 基板単体タイプ LCA100S-36-SN
  • 一部SALE 2026/03/31まで
  • 数量スライド割引
  • 当日出荷可能
通常単価(税別)
5,289円2,908円
税込単価
5,818円3,199円

出力電力10～150Wのスイッチング電源。 【特長】 ・シンプルな電源本来の機...

詳細情報を確認する
  • シングル/マルチ
    シングル
  • 入力電圧
    AC/DC
  • 入出力端子形状
    コネクタ
  • 入力電圧 (V)
    AC85～132/DC110～170
  • 過電流保護回路
    あり
  • 過電圧保護回路
    あり

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 【取扱終了情報】在庫無くなり次第、ミスミで受注受付を終了します。推奨代替品はございません。
  • 材料や部材入手難などの影響により納期が不安定になっています。
    販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
    注文停止中の商品は、再入荷時期の目途が立っておりません。
  • 出力電圧が出ないなど不具合が疑われる場合はこちらをご確認ください。

型番:

LCA100S-36-SN
解除
    数量：

    閲覧中の商品と併せてご検討ください

    LFA10F/LFA16F対応 出力用ハーネスLFA10F/LFA16F対応 出力用ハーネス
    －閉じる

    LCA100S-36-SNの仕様・寸法情報

    形状
    [本体カバー付き] カバー付き
    出力電力(W)
    100
    シングル/マルチ
    シングル
    入力電圧
    AC/DC
    出力電圧(シングルのみ)
    [その他] DC36V
    入出力端子形状
    コネクタ
    定格出力電流(シングルのみ)(A)
    3
    高さ(mm)
    32
    幅(mm)
    62
    奥行(mm)
    222
    安全規格
    -
    付属機能
    -
    入力電圧(V)
    AC85～132/DC110～170
    最大出力電力(W)
    108
    電圧設定確度(V)
    34.5～37.5
    過電流保護回路
    あり
    過電圧保護回路
    あり
    出力電圧可変(V)
    内部固定
    その他オプション機能
    シャーシ付
    ピーク電流(A)
    -
    RoHS?
    10
    -
    -

    商品情報

    LCAシリーズの特長

    LCA10S

    LCA10S
    定格入力 : AC85～132V 1Φor DC110～170
    定格出力電力 : 10W
    出力電圧 : 5V、12V、15V、24V

    LCA15S

    LCA15S
    定格入力 : AC85～132V 1Φor DC110～170
    定格出力電力 : 15W
    出力電圧 : 5V、12V、15V、24V

    LCA30S

    LCA30S
    定格入力 : AC85～132V 1Φor DC110～170
    定格出力電力 : 30W
    出力電圧 : 3V、5V、12V、15V、24V、36V、48V

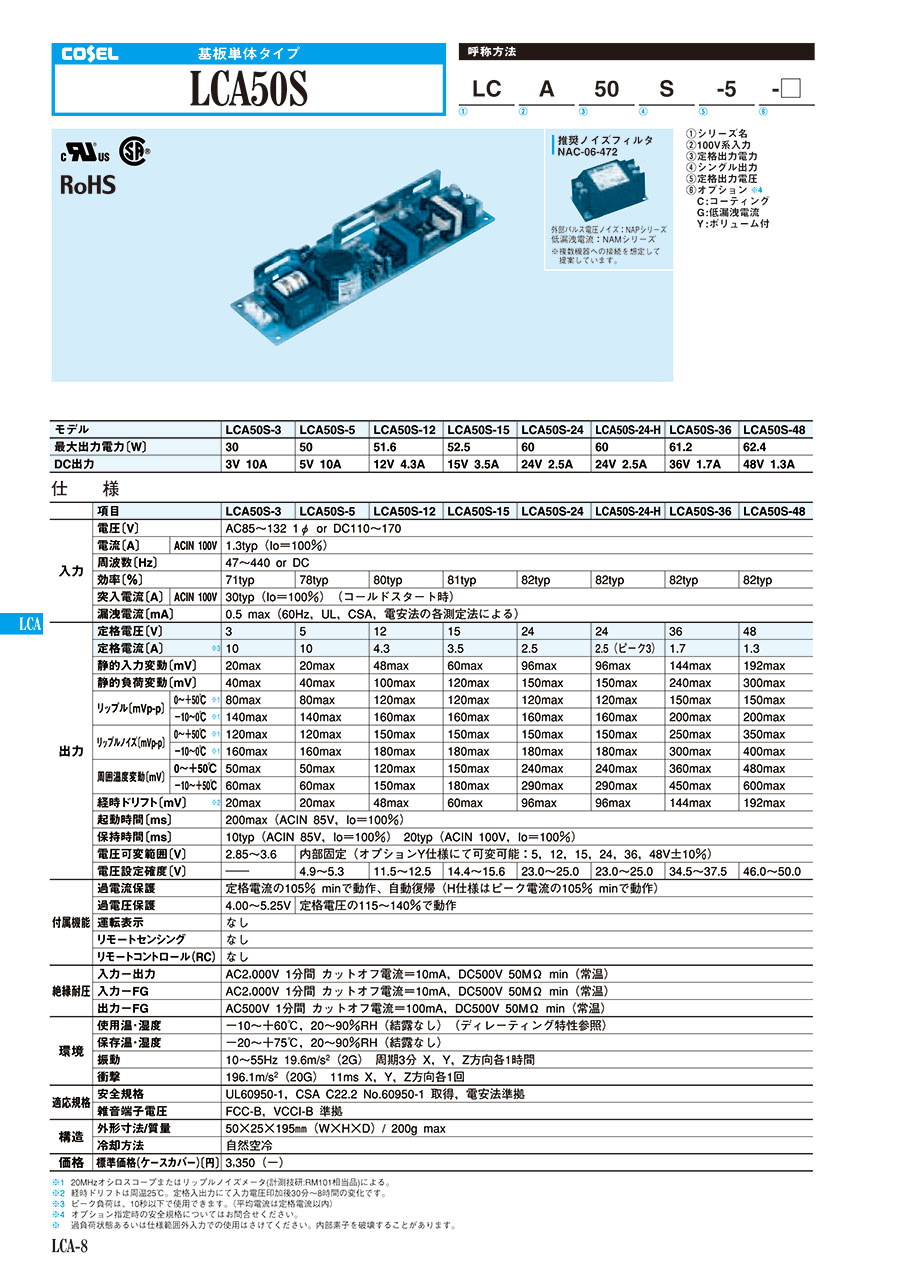

    LCA50S

    LCA50S
    定格入力 : AC85～132V 1Φor DC110～170
    定格出力電力 : 50W
    出力電圧 : 3V、5V、12V、15V、24V、36V、48V

    LCA75S

    LCA75S
    定格入力 : AC85～132V 1Φor DC110～170
    定格出力電力 : 75W
    出力電圧 : 3V、5V、12V、15V、24V、36V、48V

    LCA100S

    LCA100S
    定格入力 : AC85～132V 1Φor DC110～170
    定格出力電力 : 100W
    出力電圧 : 3V、5V、12V、15V、24V、36V、48V

    LCA150S

    LCA150S
    定格入力 : AC85～132V 1Φor DC110～170
    定格出力電力 : 150W
    出力電圧 : 3V、5V、12V、15V、24V、36V、48V


    出力電圧が出ないなど不具合が疑われる場合
    事象電源で
    起きていること    		考えられる要因確認方法対策案該当製品例
    通電直後から出力電圧が出ない過電圧保護が動作しているセンシング線が接続されていないセンシング線の接続を確認してくださいセンシング線を正しく接続してくださいセンシング機能を持つ製品全般
    過電流保護回路が動作している出力が短絡している出力の配線を外して、正常な電圧が出力されることを確認してください出力側を正しく配線してください製品全般
    出力に接続する装置の配線間違い（+V端子とGND端子の逆接続など）出力側の配線を確認してください
    電源が起動していない入力電圧が電源に印加されていない外部ヒューズやブレーカがトリップしていないか確認してください外部ヒューズを交換、もしくはブレーカを戻してください製品全般
    入力側の配線が正しいか確認してください入力側を正しく配線してください
    リモートコントロールがOFFになっているリモートコントロール仕様の製品でないか確認してください（R仕様では外部電圧が必要な場合があります）リモートコントロール回路を正しく配線してくださいリモートコントロール仕様がある製品全般
    リモートコントロールの回路の配線が正しいか確認してください
    直列運転が不可能な製品で直列運転している1つの電源で、正常な電圧が出力されることを確認してください直列運転が可能な製品を使用してください直列運転不可の製品※取扱説明の「直列運転」を確認してください
    正常に出力していたが、今は出力電圧が出ない過熱保護が動作しているFANが停止している電源を充分冷却して再度通電してもファンが止まっていることを確認してください
    取扱説明書に記載のFANの寿命データを確認してください    		FANユニットを交換してくださいPBA300F～1500
    FPBA1500T
    ACEシリーズ
    電源を交換してくださいファンユニットがない製品
    ポイント温度が高いまたはディレーティング範囲外で使用している電源を十分冷却して再度通電し、出力が出ることを確認してください取扱説明記載のポイント温度、ポイント温度がない場合はディレーティングカーブを確認の上、使用環境、放熱設計の見直しをお願いします過熱保護回路を搭載した製品（シャットダウン方式）
    過電圧保護が動作しているモータが接続されている場合、逆起電圧により出力が上昇している出力の配線を外して、正常な電圧が出力されることを確認してください出力端子に、逆電圧防止用ダイオードを追加してください
    逆起電圧がモータに印加されますので、モータメーカにも対策案の妥当性を確認してください    		全製品

    型番リスト

    表示件数
  • 1
    • 型番
    LCA100S-36-SN

    形状

    出力電力

    (W)

    出力電圧(シングルのみ)

    定格出力電流(シングルのみ)

    (A)

    高さ

    (mm)

    幅

    (mm)

    奥行

    (mm)

    安全規格

    付属機能

    最大出力電力

    (W)

    電圧設定確度

    (V)

    出力電圧可変

    (V)

    その他オプション機能

    ピーク電流

    (A)

    		RoHS?最小発注数量
    [本体カバー付き] カバー付き
    100
    [その他] DC36V
    3
    32
    62
    222
    -
    -
    108
    34.5～37.5
    内部固定
    シャーシ付
    -
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    5,289円2,908円
    ( 3,199円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    出力電力10～150Wのスイッチング電源。
    【特長】
    ・シンプルな電源本来の機能に絞った基板型電源。
    ・AC100V専用。
    ・定格出力電力 : 10～150W（10 / 15 / 30 / 50 / 75 / 100 / 150W）までラインナップ。
    ・ロングセラーモデル。
    【用途】
    ・汎用の様々な用途に使用可能。
    ・入出力がコネクタ接続の為生産性を求めた装置おすすめ。

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
      セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
    • 【取扱終了情報】在庫無くなり次第、ミスミで受注受付を終了します。推奨代替品はございません。
    • 材料や部材入手難などの影響により納期が不安定になっています。
      販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
      注文停止中の商品は、再入荷時期の目途が立っておりません。
    • 出力電圧が出ないなど不具合が疑われる場合はこちらをご確認ください。

    類似品類似品をすべて見る

    この商品に近い類似品がありませんでした。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    LCAシリーズ 基板単体タイプの型番LCA100S-36-SNのページです。 型番LCA100S-36-SNに関する仕様情報を記載しております。
