NNP型ネームプレート結線バー付音声入出力コネクタパネル
- 通常単価(税別)
- 5,296円～7,111円
- 税込単価
- 5,826円～7,822円
ノイトリックコネクタDL、D、NAC3MPA、NL4MPタイプのコネクタ穴。【...
詳細情報を確認する- 種類
- パネル・台
- 商品名称
- NNP型EIAネームプレート結線バー付音声入出力コネクターパネル
- 幅(W) (mm)
- 482.6
- 取付穴(片側) (個)
- 2
- 色/表面処理
- 黒半つや塗装
- 材質
- SPCC t1.4(パネル)/アクリル板 t2.0(ネームプレート)/鉄丸棒φ6(結線バー)
ご注意
- 【仕様変更のご案内】
・板厚変更
従来品：ｔ1.4 → 変更品：ｔ1.2
・両端曲げ：あり → 変更品：なし
・詳細は下記【商品情報】にてご確認ください。
・メーカーの在庫が無くなり次第、順次切り替えとなります。
※弊社在庫の場合は例外となります。
・予めご了承頂きます様、お願い致します。
商品情報
製品仕様

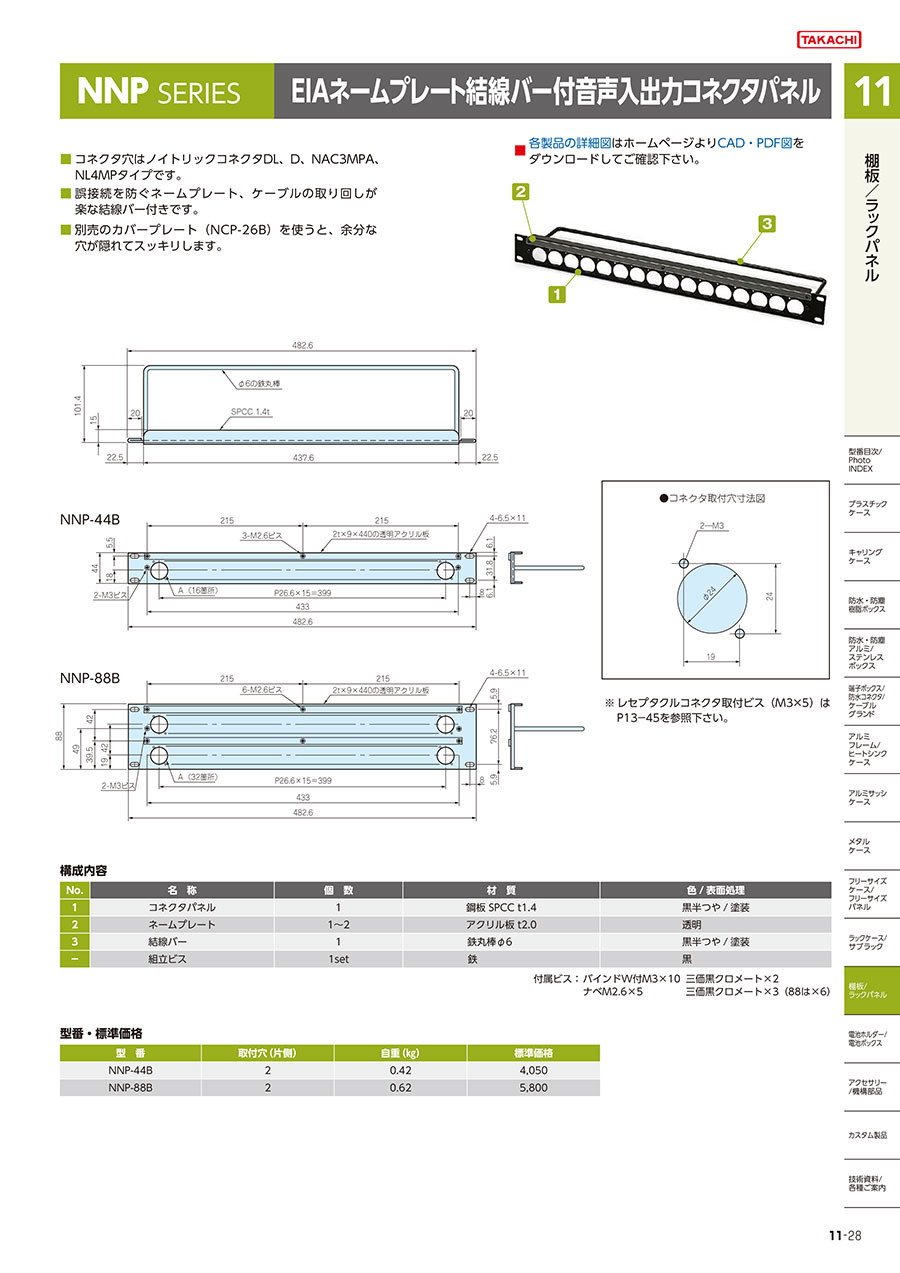

NNP型ネームプレート結線バー付音声入出力コネクタパネルの寸法図
コネクタ取付穴寸法図
| 型番 | 名称 | 個数 | 材質 | 色／表面処理 |
|---|---|---|---|---|
| 1 | コネクタパネル | 1 | 鋼板 SPCC t1.4 | 黒半つや／ 塗装 |
| 2 | ネームプレート | 1～2 | アクリル板 t2.0 | 透明 |
| 3 | 結線バー | 1 | 鉄丸棒φ6 | 黒半つや／塗装 |
| - | 組立ビス | 1set | 鉄 | 黒 |
付属ビス／M3×10バインドW付三価黒クロメート×2
M2.6×5ナベ 三価黒クロメート×3（88は×6）
| 型番 | 取付穴（片側） | 自重（kg） |
|---|---|---|
| NNP-44B | 2 | 0.42 |
| NNP-88B | 2 | 0.62 |
この商品の外形図と寸法について
型番：NNP-44Bの側面図
型番：NNP-88Bの側面図
詳細情報
基本情報
ノイトリックコネクタDL、D、NAC3MPA、NL4MPタイプのコネクタ穴。
【特長】
・誤接続を防ぐネームプレート、ケーブルの取り回しが楽な結線バーが付いている。
・別売りのカバープレート（NCP-26B）を使うと、余分な穴が隠れてすっきりする。
・取り付け穴は片側2箇所ある。
・コネクタパネル、ネームプレート、結線バー、組立ビスで構成されている。
【用途】
・コネクタパネルとして利用可能。
ご注意
- 【仕様変更のご案内】
・板厚変更
従来品：ｔ1.4 → 変更品：ｔ1.2
・両端曲げ：あり → 変更品：なし
・詳細は下記【商品情報】にてご確認ください。
・メーカーの在庫が無くなり次第、順次切り替えとなります。
※弊社在庫の場合は例外となります。
・予めご了承頂きます様、お願い致します。
