ゴムパッキン AGPシリーズ【5～10個入り】
- 材質
- ニトリルゴム
未確定：候補が7型番あります。
商品情報
ゴムパッキンの特長
ゴムパッキンの外観
ゴムパッキンの寸法図
ゴムパッキンの取付例
機種内容
| 型番 | D1 | D2 | M | 材質 | 適合ケーブルグランド |
|---|---|---|---|---|---|
| AGP－12 | 20 | 12 | 1.6 | NBR | AG12－X□/AGSP12－6.5□ |
| AGP－16 | 23.5 | 16.5 | 2.0 | NBR | AG16－X□/AGSP16－8□ |
| AGP－20 | 29 | 20 | 2.0 | NBR | AG20－X□/AGSP20－12□ |
| AGP－25 | 37 | 25 | 2.0 | NBR | AG25－X□ |
| AGP－32 | 44 | 32 | 2.2 | NBR | AG32－X□ |
| AGP－40 | 52 | 40 | 2.2 | NBR | AG40－X□ |
| AGP－50 | 64 | 50 | 3.1 | NBR | AG50－X□ |
注意・禁止事項
- 取付ける相手側が平面の場合は、ゴムパッキンの必要はありません。また、取付相手が平面の場合は、ゴムパッキンの有/無で防水性は変わりません。
- AG・AGSPシリーズ以外はOリングが付属していますので必要ありません。
詳細情報
基本情報
AG・AGSPシリーズ専用のゴムパッキンです。
【特長】
・取付ける相手側が凹凸の大きい塗装品や鋳造品の場合にご利用下さい。
・サイズはM12～M50まで揃えています。
・耐油性の高いNBRゴム製です。

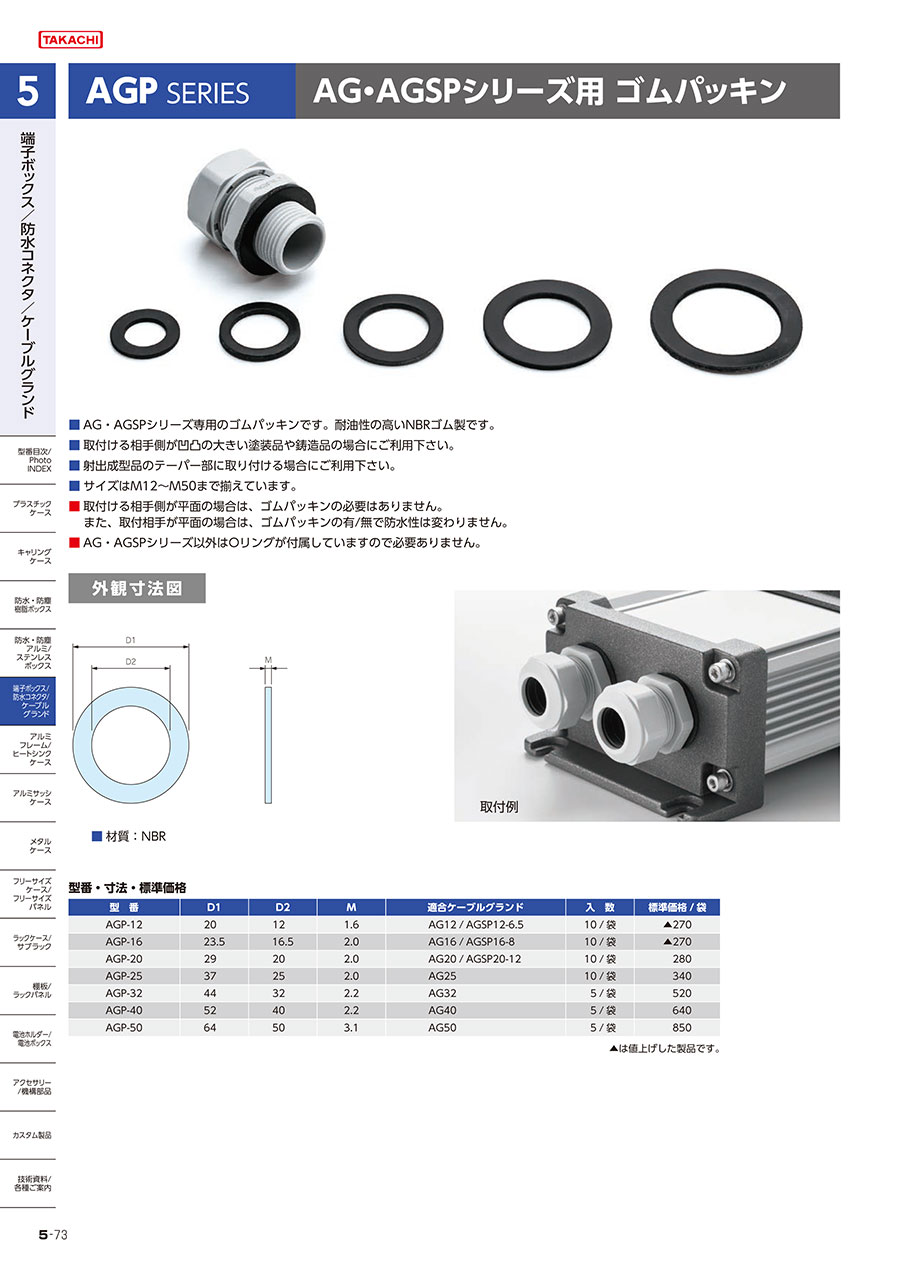

カタログ
商品担当おすすめ
ゴムパッキン AGPシリーズのレビュー
防水BOXに。
3
3.02022/11/21
自作防水BOXコネクタ部の防水対策として使っています。サイズも色々あり、少量で買えるので助かっています。
0人が参考にしています。
コネクタ取付時の角度調整
3
3.02022/02/28
90度に曲がっているケーブルグランドの角度調整用に使用しました
適度な厚みがあり潰れてくれるので使いやすいです
0人が参考にしています。
