PGネジケーブルグランド RPGシリーズ
- 一部SALE 2025/12/26まで
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 120円～540円特別価格
- 税込単価
- 132円～594円特別価格
【特長】・耐油性の高いNBRゴムを使用しています。・ネジ部がPGネジ規格の汎用...
詳細情報を確認する- 形状
- 一体型
- ネジ規格
- PGネジ
- 材質
- 樹脂
- 保護機能(耐環境性)
- 防水性 / 耐油性 / 難燃性
- 材質詳細
- PA66(キャップ・コネクタ本体・ナット)/NBR(ゴムブッシュ・O-リング)
- 規格 (UL94)
- V-2
- 規格 (IP)
- IP67相当
未確定：候補が14型番あります。
商品情報
PGネジケーブルグランドの特長
部品構成
構成部品
| 照番 | 名称 | 個数 | 材質 |
|---|---|---|---|
| 1 | キャップ | 1 | PA66（UL94V-2） |
| 2 | ゴムブッシュ | 1 | NBR |
| 3 | コネクタ本体 | 1 | PA66（UL94V-2） |
| 4 | O-リング | 1 | NBR |
| 5 | ナット | 1 | PA66（UL94V-2） |
製品仕様
商品画像（グレー G）
商品画像（ブラック B）
寸法
寸法図
| 型番 | G | 適合ケーブル径 | L | H 最大 | SW | A | |||
|---|---|---|---|---|---|---|---|---|---|
| ネジ規格 | ネジ外径 | 取付穴径 | 最小 | 最大 | |||||
| RPG7－7□ | PG7 | 12.5 | φ12.7 | 3 | 7 | 9 | 20.5 | 16 | 17.7 |
| RPG9－8□ | PG9 | 15.2 | φ15.4 | 4 | 8 | 9 | 23.5 | 19 | 21 |
| RPG11－10□ | PG11 | 18.6 | φ18.8 | 5 | 10 | 9 | 26 | 22 | 24 |
| RPG13.5－11□ | PG13.5 | 20.4 | φ20.6 | 6 | 11 | 10 | 29 | 24 | 26.4 |
| RPG16－14□ | PG16 | 22.5 | φ22.7 | 8 | 14 | 10 | 30 | 26.7 | 29.5 |
| RPG21－18□ | PG21 | 28.3 | φ28.5 | 13 | 18 | 12 | 35 | 33 | 36.5 |
| RPG29－25□ | PG29 | 37 | φ37.2 | 18 | 25 | 12 | 41.5 | 42 | 46.5 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
120円96円 ( 106円 ) | 在庫品1日目当日出荷可能 |
120円 ( 132円 ) | 在庫品1日目当日出荷可能 |
132円 ( 145円 ) | 在庫品1日目当日出荷可能 |
132円 ( 145円 ) | 在庫品1日目当日出荷可能 |
144円 ( 158円 ) | 在庫品1日目当日出荷可能 |
144円 ( 158円 ) | 在庫品1日目当日出荷可能 |
192円 ( 211円 ) | 在庫品1日目当日出荷可能 |
192円 ( 211円 ) | 2日目 |
228円 ( 251円 ) | 在庫品1日目当日出荷可能 |
228円 ( 251円 ) | 在庫品1日目当日出荷可能 |
312円 ( 343円 ) | 在庫品1日目当日出荷可能 |
312円 ( 343円 ) | 在庫品1日目当日出荷可能 |
540円 ( 594円 ) | 在庫品1日目当日出荷可能 |
540円 ( 594円 ) | 在庫品1日目当日出荷可能 |

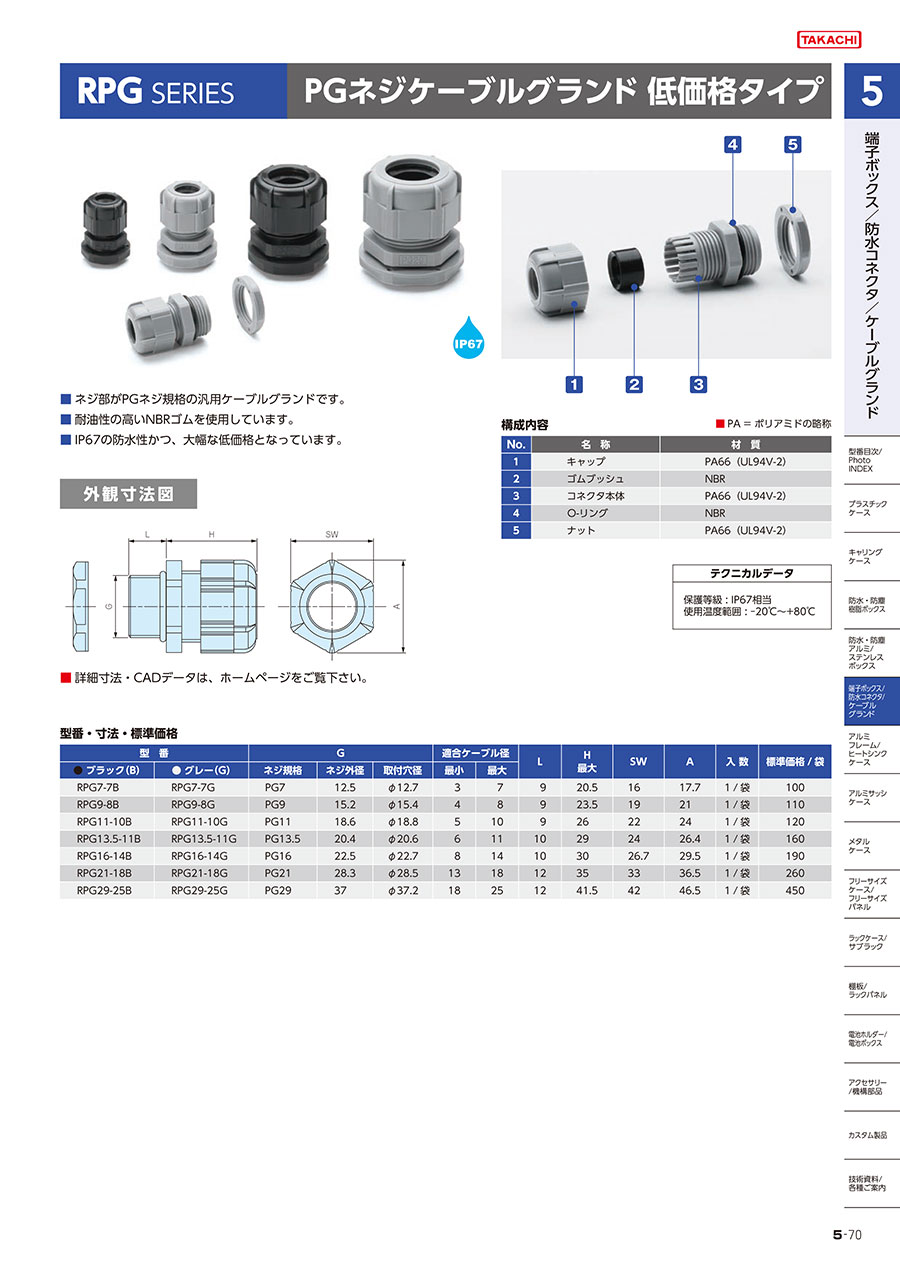

カタログ
商品担当おすすめ
PGネジケーブルグランド RPGシリーズのレビュー
製品用
4
4.02023/02/01
小ロットで安価で、しっかりとした作りでした。十分満足していただけるかと思います。
0人が参考にしています。
工作機械改造
5
5.02022/04/05
工作機械に内蔵型の集塵機の不具合のため、外付けの集塵機を工作機械に設置しました。ケーブルを工作機械内の基板に接続する際に...もっと読む
0人が参考にしています。
制御盤への電線の引込
5
5.02021/10/07
他の製品よりも適合する電線の太さの範囲が広いのでこちらの商品を選定しました。
0人が参考にしています。
配線口に使用
4
4.02021/08/05
他社メーカいろんなところから販売されていますが、仕様はほぼ同じで
低価格なのが魅力的です
0人が参考にしています。
測定ケーブル引き込み部の防護
5
5.02021/03/10
製品自体は何ら問題ないです。サイズを確認して必要数を安く早く購入できるので便利。
0人が参考にしています。
