タカチ電機工業

Mネジケーブルグランド RMシリーズ【1～100個入り】

Name: Mネジケーブルグランド RMシリーズ【1～100個入り】
Brand: タカチ電機工業
SKU: 222005037595
Rating: 4.6 (48 reviews)

カタログ |

一部SALE 2025/12/26まで
数量スライド割引
一部当日出荷可能

4.6

平均満足度4.6

この商品のレビューをみる（48件）

通常単価(税別): 120円～13,048円特別価格

税込単価: 132円～14,353円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

タカチ電機工業

PGネジケーブルグランド RPGシリーズ

4.3

通常価格(税別)： 120円 (税込価格：132円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

タカチ電機工業

耐候性Mネジケーブルグランド RMWシリーズ

4.5

通常価格(税別)： 132円 (税込価格：145円)

通常出荷日：在庫品1日目

ネジ部がMネジ規格の汎用ケーブルグランドです。【特長】・ネジサイズM8～M63...

詳細情報を確認する

形状
一体型
ネジ規格
Mネジ
材質
樹脂
保護機能(耐環境性)
防水性 / 耐油性 / 難燃性
材質詳細
PA66(キャップ・コネクタ本体・ナット)/NBR(ゴムブッシュ・O-リング)
規格 (UL94)
94V-2
規格 (IP)
IP67相当

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
2023年10月より、キャップデザインが変更となりました。サイズと在庫状況により、切替時期は異なります。詳細はこちらをご確認ださい。

未確定：候補が50型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

仕様変更のお知らせ

キャップデザインの変更

RM型 Mネジケーブルグランドの特長

構成図

構成部品

照番	名称	個数	材質
1	キャップ	1	PA66（UL94V-2）
2	ゴムブッシュ	1	NBR
3	コネクタ本体	1	PA66（UL94V-2）
4	O-リング	1	NBR
5	ナット	1	PA66（UL94V-2）

製品仕様

商品画像（ライトグレー S）

商品画像（ブラック B）

寸法

寸法図

型番	G		適合ケーブル径		L	H 最大	SW	A
型番	ネジ規格	取付穴径	最小	最大	L	H 最大	SW	A
RM8S－2.5□	M8×1.25	ナット無	1	2.5	7.5	19.5	11.8	13.5
RM8L－2.5□	M8×1.25	φ8.2	1	2.5	13	19.5	11.8	13.5
RM8S－4□	M8×1.25	ナット無	2.5	4	7.5	19.5	11.8	13.5
RM8L－4□	M8×1.25	φ8.2	2.5	4	13	19.5	11.8	13.5
RM10S－6□	M10×1.5	ナット無	3	6	8	20.5	13	14.4
RM10L－6□	M10×1.5	φ10.2	3	6	13	20.5	13	14.4
RM12S－7□	M12×1.5	φ12.2	3.5	7	9	20.5	16	17.6
RM12L－7□	M12×1.5	φ12.2	3.5	7	14.5	20.5	16	17.7
RM16S－8□	M16×1.5	φ16.2	4	8	9	23.5	19	21
RM16L－8□	M16×1.5	φ16.2	4	8	15	24	19	21
RM20S－12□	M20×1.5	φ20.2	6	12	10	29	24	26.2
RM20L－12□	M20×1.5	φ20.2	6	12	15	28.5	24	26.2
RM25L－17□	M25×1.5	φ25.2	11	17	15	35	33	36.2
RM32L－21□	M32×1.5	φ32.3	13	21	15	38	36	39.5
RM40L－27□	M40×1.5	φ40.3	18	27	18	43.5	45.7	50.5
RM50L－38□	M50×1.5	φ50.4	27	38	20	50.5	60	66.5
RM63L－44□	M63×1.5	φ63.4	37	44	20	53	68	75.5
RM8L－2.5□－P	M8×1.25	φ8.2	1	2.5	13	19.5	12	13.5
RM8L－4□－P	M8×1.25	φ8.2	2.5	4	13	19.5	12	13.5
RM10L－6□－P	M10×1.5	φ10.2	3	6	13	20.5	13	15
RM12S－7□－P	M12×1.5	φ12.2	3.5	7	9	20.5	16	17.6
RM12L－7□－P	M12×1.5	φ12.2	3.5	7	14.5	20.5	16	17.7
RM16S－8□－P	M16×1.5	φ16.2	4	8	9	23.5	19	21
RM16L－8□－P	M16×1.5	φ16.2	4	8	15	24	19	21
RM20S－12□－P	M20×1.5	φ20.2	6	12	10	29	24	26.2
RM20L－12□－P	M20×1.5	φ20.2	6	12	15	28.5	24	26.2
RM25L－17□－P	M25×1.5	φ25.2	11	17	15	35	33	36.2

型番リスト

表示件数

型番

使用ケーブル外径

色

(mm)

ねじサイズ

備考

取付穴寸法 φ

(mm)

RoHS?

最小発注数量

Φ1～2.5mm	黒	13	M8×1.25	単品	φ8.2	-	10個
Φ1～2.5mm	グレー	13	M8×1.25	単品	φ8.2	-	10個
Φ2.5～4mm	黒	13	M8×1.25	単品	φ8.2	-	10個
Φ2.5～4mm	グレー	13	M8×1.25	単品	φ8.2	-	10個
Φ1～2.5mm	黒	7.5	M8×1.25	単品	ナット無	-	5個
Φ1～2.5mm	グレー	7.5	M8×1.25	単品	ナット無	-	10個
Φ2.5～4mm	黒	7.5	M8×1.25	単品	ナット無	-	10個
Φ2.5～4mm	グレー	7.5	M8×1.25	単品	ナット無	-	5個
Φ3～6mm	黒	13	M10×1.5	単品	φ10.2	-	10個
Φ3～6mm	黒	13	M10×1.5	パック品	φ10.2	10	1パック 100個入り
Φ3～6mm	グレー	13	M10×1.5	単品	φ10.2	-	10個
Φ3～6mm	グレー	13	M10×1.5	パック品	φ10.2	-	1パック 100個入り
Φ3～6mm	黒	8	M10×1.5	単品	ナット無	-	10個
Φ3～6mm	グレー	8	M10×1.5	単品	ナット無	-	10個
Φ3.5～7mm	黒	14.5	M12×1.5	単品	φ12.2	-	10個
Φ3.5～7mm	黒	14.5	M12×1.5	パック品	φ12.2	-	1パック 100個入り
Φ3.5～7mm	グレー	14.5	M12×1.5	単品	φ12.2	-	10個
Φ3.5～7mm	グレー	14.5	M12×1.5	パック品	φ12.2	10	1パック 100個入り
Φ3.5～7mm	黒	9	M12×1.5	単品	φ12.2	-	10個
Φ3.5～7mm	黒	9	M12×1.5	パック品	φ12.2	10	1パック 100個入り
Φ3.5～7mm	グレー	9	M12×1.5	単品	φ12.2	-	10個
Φ3.5～7mm	グレー	9	M12×1.5	パック品	φ12.2	10	1パック 100個入り
Φ4～8mm	黒	15	M16×1.5	単品	φ16.2	-	10個
Φ4～8mm	黒	15	M16×1.5	パック品	φ16.2	10	1パック 100個入り
Φ4～8mm	グレー	15	M16×1.5	単品	φ16.2	-	10個
Φ4～8mm	グレー	15	M16×1.5	パック品	φ16.2	10	1パック 100個入り
Φ4～8mm	黒	9	M16×1.5	単品	φ16.2	-	10個
Φ4～8mm	黒	9	M16×1.5	パック品	φ16.2	-	1パック 100個入り
Φ4～8mm	グレー	9	M16×1.5	単品	φ16.2	-	10個
Φ4～8mm	グレー	9	M16×1.5	パック品	φ16.2	10	1パック 100個入り
Φ6～12mm	黒	15	M20×1.5	単品	φ20.2	-	10個
Φ6～12mm	黒	15	M20×1.5	パック品	φ20.2	-	1パック 100個入り
Φ6～12mm	グレー	15	M20×1.5	単品	φ20.2	-	10個
Φ6～12mm	グレー	15	M20×1.5	パック品	φ20.2	-	1パック 100個入り
Φ6～12mm	黒	10	M20×1.5	単品	φ20.2	-	10個
Φ6～12mm	黒	10	M20×1.5	パック品	φ20.2	10	1パック 100個入り
Φ6～12mm	グレー	10	M20×1.5	単品	φ20.2	-	10個
Φ6～12mm	グレー	10	M20×1.5	パック品	φ20.2	10	1パック 100個入り
Φ11～17mm	黒	15	M25×1.5	単品	φ25.2	-	5個
Φ11～17mm	黒	15	M25×1.5	パック品	φ25.2	-	1パック 100個入り
Φ11～17mm	グレー	15	M25×1.5	単品	φ25.2	-	5個
Φ11～17mm	グレー	15	M25×1.5	パック品	φ25.2	10	1パック 100個入り
Φ13～21mm	黒	15	M32×1.5	単品	φ32.3	-	5個
Φ13～21mm	グレー	15	M32×1.5	単品	φ32.3	-	5個
Φ18～27mm	黒	18	M40×1.5	単品	φ40.3	-	2個
Φ18～27mm	グレー	18	M40×1.5	単品	φ40.3	-	2個
Φ27～38mm	黒	20	M50×1.5	単品	φ50.4	-	2個
Φ27～38mm	グレー	20	M50×1.5	単品	φ50.4	-	2個
Φ37～44mm	黒	20	M63×1.5	単品	φ63.4	-	1個
Φ37～44mm	グレー	20	M63×1.5	単品	φ63.4	-	1個

通常単価(税別) (税込単価)	通常出荷日

144円 ( 158円 )	在庫品1日目当日出荷可能
144円 ( 158円 )	在庫品1日目当日出荷可能
144円 ( 158円 )	在庫品1日目当日出荷可能
144円 ( 158円 )	在庫品1日目当日出荷可能
120円 ( 132円 )	在庫品1日目当日出荷可能
120円 ( 132円 )	在庫品1日目当日出荷可能
120円 ( 132円 )	在庫品1日目当日出荷可能
120円 ( 132円 )	在庫品1日目当日出荷可能
144円 ( 158円 )	在庫品1日目当日出荷可能
7,362円 ( 8,098円 )	在庫品1日目当日出荷可能
144円 ( 158円 )	在庫品1日目当日出荷可能
7,362円 ( 8,098円 )	在庫品1日目当日出荷可能
120円 ( 132円 )	在庫品1日目当日出荷可能
120円 ( 132円 )	在庫品1日目当日出荷可能
144円 ( 158円 )	在庫品1日目当日出荷可能
5,490円1,921円 ( 2,113円 )	在庫品1日目当日出荷可能
144円 ( 158円 )	在庫品1日目当日出荷可能
5,490円3,294円 ( 3,623円 )	在庫品1日目当日出荷可能
120円 ( 132円 )	在庫品1日目当日出荷可能
5,211円 ( 5,732円 )	在庫品1日目当日出荷可能
120円 ( 132円 )	在庫品1日目当日出荷可能
5,211円3,647円 ( 4,012円 )	在庫品1日目当日出荷可能
150円 ( 165円 )	在庫品1日目当日出荷可能
6,426円 ( 7,069円 )	3日目
150円 ( 165円 )	在庫品1日目当日出荷可能
6,426円4,498円 ( 4,948円 )	在庫品1日目当日出荷可能
144円 ( 158円 )	在庫品1日目当日出荷可能
6,156円 ( 6,772円 )	在庫品1日目当日出荷可能
144円 ( 158円 )	在庫品1日目当日出荷可能
6,156円 ( 6,772円 )	在庫品1日目当日出荷可能
156円 ( 172円 )	在庫品1日目当日出荷可能
8,550円 ( 9,405円 )	在庫品1日目当日出荷可能
156円 ( 172円 )	在庫品1日目当日出荷可能
8,550円 ( 9,405円 )	在庫品1日目当日出荷可能
150円 ( 165円 )	在庫品1日目当日出荷可能
7,218円 ( 7,940円 )	在庫品1日目当日出荷可能
150円 ( 165円 )	在庫品1日目当日出荷可能
7,218円 ( 7,940円 )	在庫品1日目当日出荷可能
264円 ( 290円 )	在庫品1日目当日出荷可能
13,048円 ( 14,353円 )	在庫品1日目当日出荷可能
264円 ( 290円 )	在庫品1日目当日出荷可能
13,048円9,786円 ( 10,765円 )	在庫品1日目当日出荷可能
336円 ( 370円 )	在庫品1日目当日出荷可能
336円 ( 370円 )	在庫品1日目当日出荷可能
520円 ( 572円 )	在庫品1日目当日出荷可能
520円 ( 572円 )	在庫品1日目当日出荷可能
930円 ( 1,023円 )	在庫品1日目当日出荷可能
930円 ( 1,023円 )	在庫品1日目当日出荷可能
1,232円 ( 1,355円 )	在庫品1日目当日出荷可能
1,232円 ( 1,355円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

ネジ部がMネジ規格の汎用ケーブルグランドです。
【特長】
・ネジサイズM8～M63、対応ケーブル外径はφ1mm～φ44mmまでの幅広いラインナップ。
・耐油性の高いNBRゴムを使用しています。
・IP67の防水性となっています。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
2023年10月より、キャップデザインが変更となりました。サイズと在庫状況により、切替時期は異なります。詳細はこちらをご確認ださい。

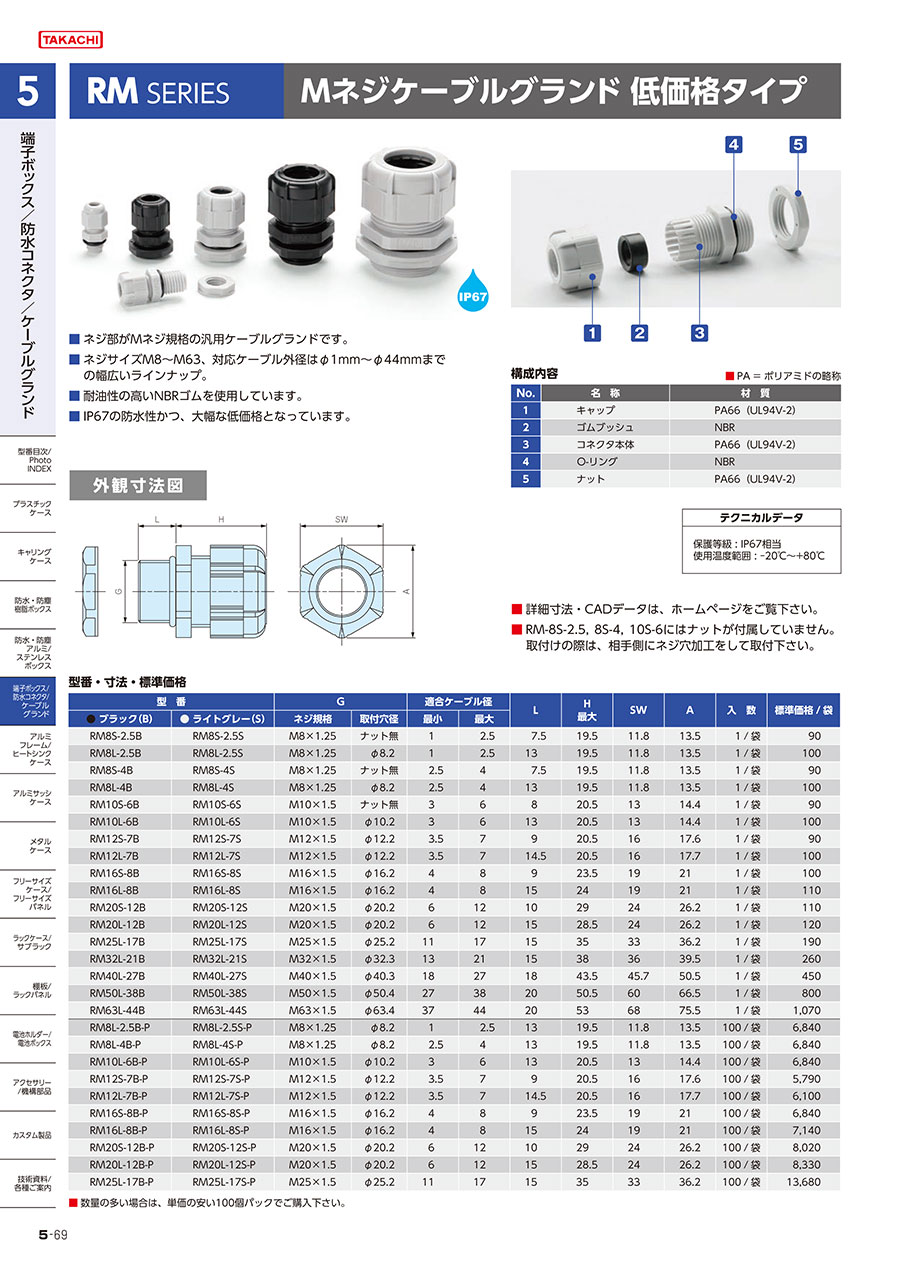

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
ケーブルグランド（Mネジ）
ローコスト名Mネジ・樹脂製ケーブルグランド　<br />適合電線外径Φ3～30　<br />保護構造IP68
ミスミ
バスパワー・自動ボーレート検知・ABS樹脂製
ミスミ
鉄製省スペース用ウレタン付ケーブルクランプ KSシリーズ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
