ケーブルグランド 高防水タイプ AGシリーズ
- 一部SALE 2025/12/26まで
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 324円～3,221円特別価格
- 税込単価
- 356円～3,543円特別価格

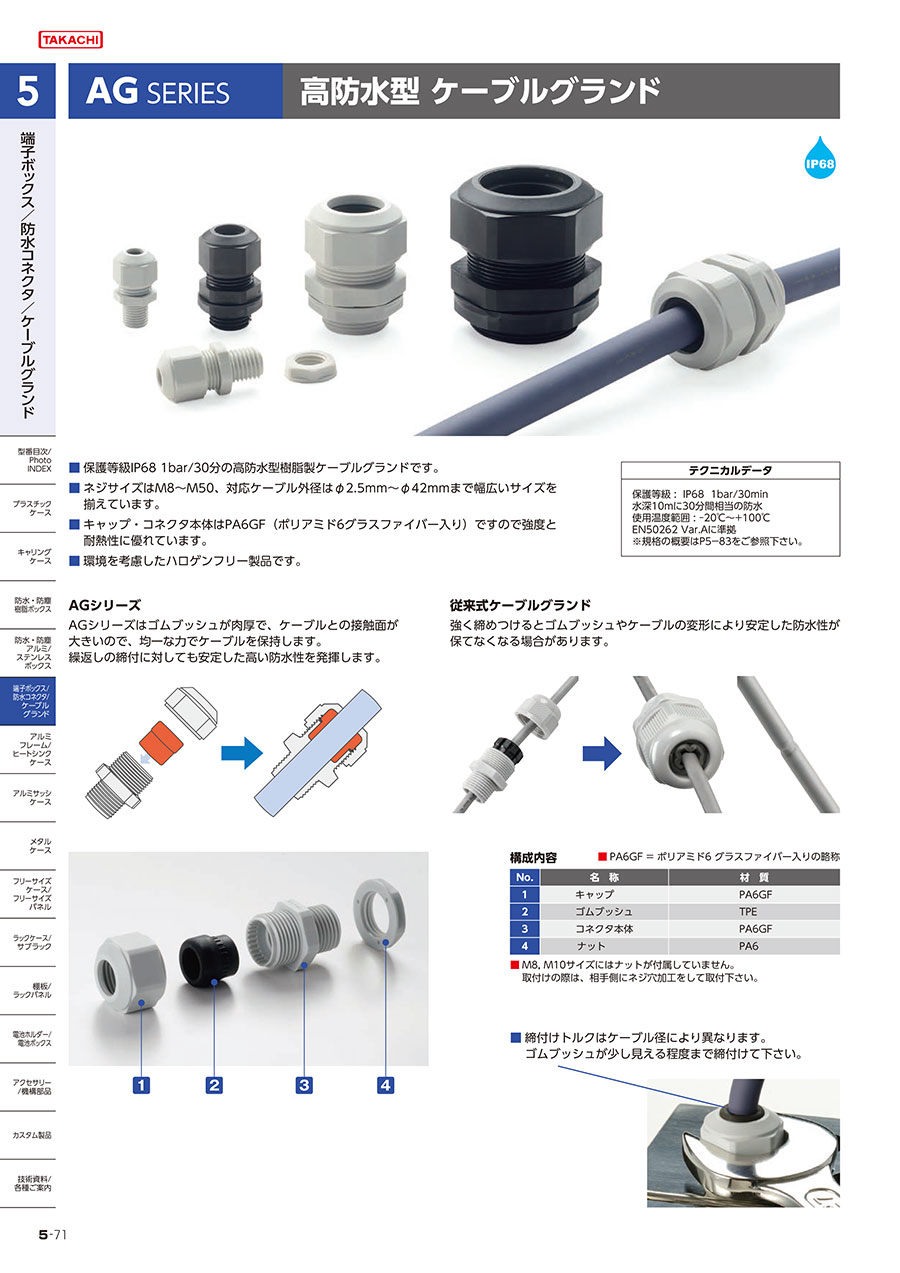

保護等級IP68 1bar/30分の高防水型樹脂製ケーブルグランドです。【特長...
詳細情報を確認する- 規格 (IP)
- IP68
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品情報
ケーブルグランドの外観
高防水型樹脂製ケーブルグランド
この商品の特長
AGシリーズ
AG シリーズはゴムブッシュが肉厚で、ケーブルとの接触面が大きいので、均一な力でケーブルを保持。
繰返しの締付に対しても安定した高い防水性を発揮。
AGシリーズの使用例A
AGシリーズの使用例B
従来式ケーブルグランド
強く締めつけるとゴムブッシュやケーブルの変形により安定した防水性が保てなくなる場合がある。
従来式ケーブルグランドの使用例
構成部品
ケーブルグランドの構成内容
締付けトルクはケーブル径により異なる。ゴムブッシュが少し見える程度まで締付ける。
| 照 番 | 名 称 | 材 質 |
|---|---|---|
| 1 | キャップ | PA6GF |
| 2 | ゴムブッシュ | TPE |
| 3 | コネクタ本体 | PA6GF |
| 4 | ナット | PA6 |
M8・M10 サイズにはナットが付属していない。取付けの際は、ネジ穴加工が必要となる。
PA6GF = ポリアミド6グラスファイバー入りの略称
その他のケーブルグランドの特長
台座裏側に止水リブが付いているので、相手側が平面の場合はオプションのゴムパッキンは必要ない
ケーブルグランドの寸法図
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
468円 ( 515円 ) | 在庫品1日目当日出荷可能 |
468円163円 ( 179円 ) | 在庫品1日目当日出荷可能 |
468円 ( 515円 ) | 在庫品1日目当日出荷可能 |
468円163円 ( 179円 ) | 在庫品1日目当日出荷可能 |
468円 ( 515円 ) | 在庫品1日目当日出荷可能 |
468円 ( 515円 ) | 在庫品1日目当日出荷可能 |
324円 ( 356円 ) | 在庫品1日目当日出荷可能 |
324円 ( 356円 ) | 在庫品1日目当日出荷可能 |
324円 ( 356円 ) | 在庫品1日目当日出荷可能 |
324円226円 ( 249円 ) | 在庫品1日目当日出荷可能 |
324円 ( 356円 ) | 在庫品1日目当日出荷可能 |
324円 ( 356円 ) | 在庫品1日目当日出荷可能 |
360円 ( 396円 ) | 在庫品1日目当日出荷可能 |
360円 ( 396円 ) | 在庫品1日目当日出荷可能 |
468円 ( 515円 ) | 在庫品1日目当日出荷可能 |
468円 ( 515円 ) | 在庫品1日目当日出荷可能 |
570円 ( 627円 ) | 在庫品1日目当日出荷可能 |
570円 ( 627円 ) | 在庫品1日目当日出荷可能 |
570円 ( 627円 ) | 在庫品1日目当日出荷可能 |
570円 ( 627円 ) | 在庫品1日目当日出荷可能 |
960円 ( 1,056円 ) | 在庫品1日目当日出荷可能 |
960円 ( 1,056円 ) | 在庫品1日目当日出荷可能 |
1,840円 ( 2,024円 ) | 在庫品1日目当日出荷可能 |
1,785円 ( 1,964円 ) | 在庫品1日目当日出荷可能 |
1,785円 ( 1,964円 ) | 在庫品1日目当日出荷可能 |
1,785円1,160円 ( 1,276円 ) | 在庫品1日目当日出荷可能 |
3,221円 ( 3,543円 ) | 在庫品1日目当日出荷可能 |
3,221円 ( 3,543円 ) | 3日目 |
3,221円 ( 3,543円 ) | 在庫品1日目当日出荷可能 |
3,221円 ( 3,543円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
保護等級IP68 1bar/30分の高防水型樹脂製ケーブルグランドです。
【特長】
・ネジサイズはM8～M50、対応ケーブル外径はφ2.5mm～φ42mmまで幅広いサイズを揃えています。
・キャップ・コネクタ本体はPA6GF（ポリアミド6グラスファイバー入り）ですので強度と耐熱性に優れています。
・環境を考慮したハロゲンフリー製品です。
・AGシリーズはゴムブッシュが肉厚で、ケーブルとの接触面が大きいので、均一な力でケーブルを保持します。
・繰返しの締付に対しても安定した高い防水性を発揮します。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
