タカチ電機工業

メタルケーブルグランド高防水タイプ AGMシリーズ

Name: メタルケーブルグランド 高防水タイプ AGMシリーズ
Brand: タカチ電機工業
SKU: 222005037562
Rating: 4.5 (10 reviews)

カタログ |

数量スライド割引
当日出荷可能

4.5

平均満足度4.5

この商品のレビューをみる（10件）

通常単価(税別): 520円～7,389円

税込単価: 572円～8,128円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

タカチ電機工業

Mネジケーブルグランド RMシリーズ

4.7

通常価格(税別)： 120円 (税込価格：132円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

タカチ電機工業

耐候性Mネジケーブルグランド RMWシリーズ

4.5

通常価格(税別)： 132円 (税込価格：145円)

通常出荷日：在庫品1日目

高防水型金属製のケーブルグランド。【特長】・保護等級IP68 1bar/30分...

詳細情報を確認する

色仕様/表面処理
ニッケルメッキ(キャップ・コネクタ本体・ナット)/黒(ゴムブッシュ・O-リング)
材質詳細
真ちゅう(キャップ・コネクタ本体・ナット)/TPE（ゴムブッシュ）/NBR（O-リング)
規格 (IP)
IP68

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が14型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

メタルケーブルグランドの外観

AGM型メタルケーブルグランド

この商品の特長

AGM シリーズ

AGM シリーズはゴムブッシュが肉厚で、ケーブルとの接触面が大きいので、均一な力でケーブルを保持。
繰返しの締付に対しても安定した高い防水性を発揮。

AGM シリーズの使用例A

AGM シリーズの使用例B

従来式ケーブルグランド

強く締めつけるとゴムブッシュやケーブルの変形により安定した防水性が保てなくなる場合がある。

従来式ケーブルグランドの使用例A

従来式ケーブルグランドの使用例B

構成部品

強く締めつけるとゴムブッシュやケーブルの変形により安定した防水性が保てなくなる場合がある。

メタルケーブルグランドの構成内容

締付けトルクはケーブル径により異なる。ゴムブッシュが少し見える程度まで締付ける。

メタルケーブルグランドの寸法図

AGM型の寸法図

型番リスト

表示件数

型番

形状

使用ケーブル外径

ネジ規格

材質

色

保護機能(耐環境性)

代表規格

ねじサイズ

適合電線径 φ

(mm)

代表規格

RoHS?

最小発注数量

一体型	Φ2～2.5mm	Mネジ	金属	その他	防水性	CE / UL / CUL	M6×1.0	-	-	10	2個
一体型	Φ2.5～3.0mm	Mネジ	金属	その他	防水性	CE / UL / CUL	M6×1.0	-	-	10	2個
一体型	Φ3.0～3.5mm	Mネジ	金属	その他	防水性	CE / UL / CUL	M6×1.0	-	-	10	2個
一体型	Φ3.5～4.7mm	Mネジ	金属	その他	防水性	CE / UL / CUL	M8×1.25	-	-	10	2個
一体型	Φ4.0～6.0mm	Mネジ	金属	その他	防水性	CE / UL / CUL	M10×1.5	-	-	10	2個
一体型	Φ6.5～8.0mm	Mネジ	金属	その他	防水性	CE / UL / CUL	M12×1.5	-	-	10	2個
一体型	Φ8.0～10.5mm	Mネジ	金属	その他	防水性	CE / UL / CUL	M16×1.5	-	-	10	2個
一体型	Φ11.0～15.0mm	Mネジ	金属	その他	防水性	CE / UL / CUL	M20×1.5	-	-	10	2個
一体型	Φ16.0～20.0mm	Mネジ	金属	その他	防水性	CE / UL / CUL	M25×1.5	-	-	10	1個
一体型	Φ21.0～25.5mm	Mネジ	金属	その他	防水性	CE / UL / CUL	M32×1.5	-	-	-	1個
一体型	Φ24.0～28.5mm	Mネジ	金属	その他	防水性	CE / UL / CUL	M40×1.5	-	-	10	1個
一体型	Φ28.5～33.0mm	Mネジ	金属	その他	防水性	CE / UL / CUL	M40×1.5	-	-	10	1個
一体型	Φ33.0～37.0mm	Mネジ	金属	その他	防水性	CE / UL / CUL	M50×1.5	-	-	10	1個
一体型	Φ37.0～42.0mm	Mネジ	金属	その他	防水性	CE / UL / CUL	M50×1.5	-	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

520円 ( 572円 )	在庫品1日目当日出荷可能
520円 ( 572円 )	在庫品1日目当日出荷可能
520円 ( 572円 )	在庫品1日目当日出荷可能
550円 ( 605円 )	在庫品1日目当日出荷可能
580円 ( 638円 )	在庫品1日目当日出荷可能
630円 ( 693円 )	在庫品1日目当日出荷可能
790円 ( 869円 )	在庫品1日目当日出荷可能
980円 ( 1,078円 )	在庫品1日目当日出荷可能
1,611円 ( 1,772円 )	在庫品1日目当日出荷可能
2,503円 ( 2,753円 )	在庫品1日目当日出荷可能
4,294円 ( 4,723円 )	在庫品1日目当日出荷可能
4,294円 ( 4,723円 )	在庫品1日目当日出荷可能
7,389円 ( 8,128円 )	在庫品1日目当日出荷可能
7,389円 ( 8,128円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

高防水型金属製のケーブルグランド。
【特長】
・保護等級IP68 1bar/30分の高防水型金属製ケーブルグランド。
・ネジサイズはM6～M50・PG7～PG16、対応ケーブル外径はφ2mm～φ42mmまで幅広いサイズを揃えています。
・AGM シリーズはゴムブッシュが肉厚で、ケーブルとの接触面が大きいので、均一な力でケーブルを保持します。
【用途】
・繰返しの締付に対しても安定した高い防水性を発揮します。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

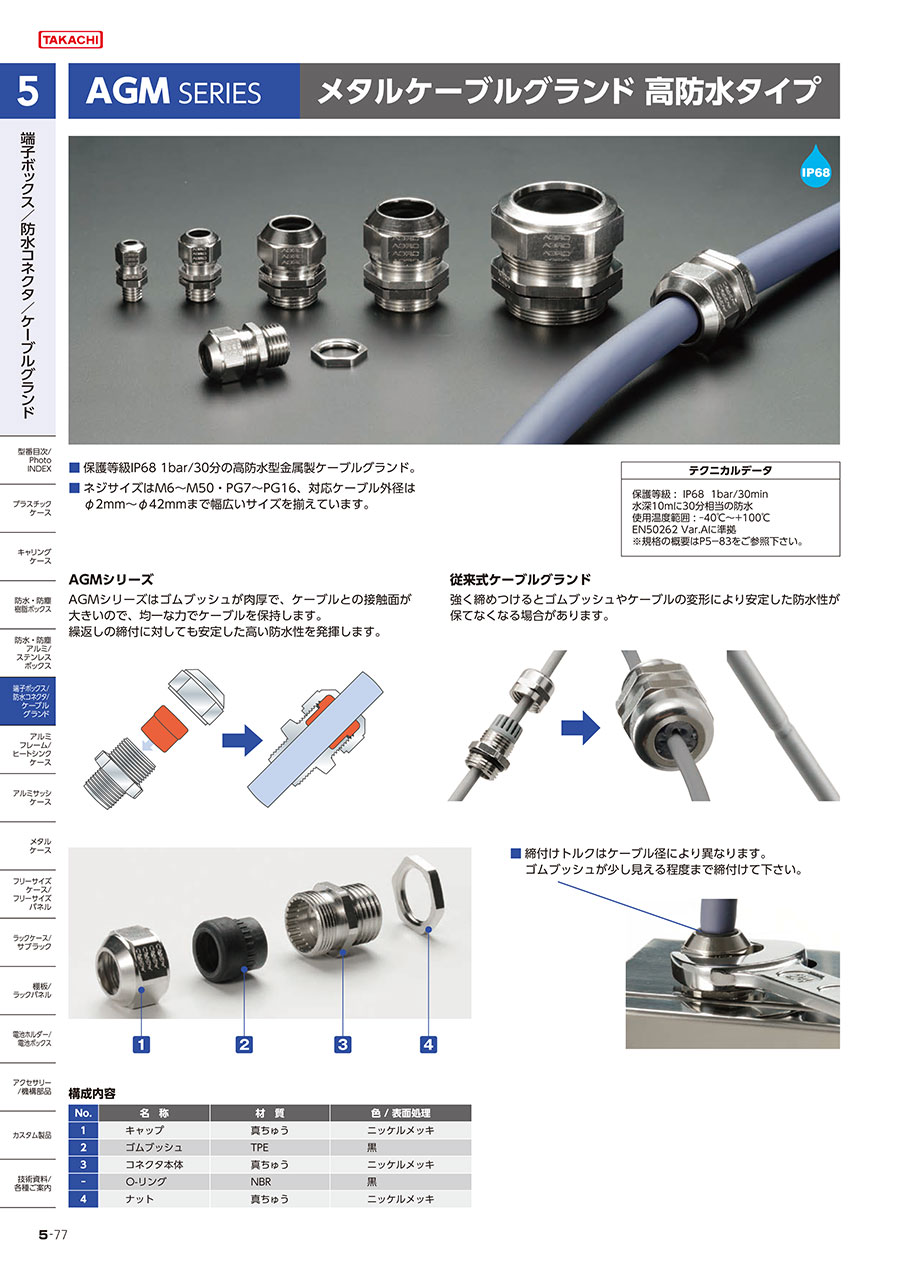

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
ケーブルグランド（金属製）
金属製で耐腐食性・耐磨耗性の高いケーブルグランド
ミスミ
バスパワー・自動ボーレート検知・ABS樹脂製
ミスミ
鉄製省スペース用ウレタン付ケーブルクランプ KSシリーズ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
