エレクトロニクス部品技術窓口
絞り込み条件
未確定：候補が7型番あります。
材質
~mm色/表面処理
W(mm)
~mm- 9.8
- 20.0
- 30.1
- 40.3
- 60.6
- 80.9
H(mm)
~mm- 128.4
- 261.8
材質
~mmCAD
- 2D
出荷日
- すべて
- 当日出荷可能
- 2日以内
導通フロントパネル DFPシリーズ
- 一部SALE 2025/12/26まで
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 885円～3,331円特別価格
- 税込単価
- 974円～3,664円特別価格
導通フロントの汎用パネル。【特長】・表面は傷が付きにくいアルマイト処理、裏面は...
詳細情報を確認する- t (mm)
- 2.5
- 備考
- 裏面はクリアーアロジン処理の為導通します。
未確定：候補が7型番あります。
商品仕様
特注見積のご相談はこちら！
下記窓口へご相談ください。加工可否を含めて確認をいたします。
穴加工が必要な場合は穴加工図面をご送付ください。
推奨データ：CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
その他、インクジェット印刷やシルク印刷などの対応も特注窓口にてご相談ください。
※特注でもご対応ができない場合もございますのであらかじめご了承ください。
ミスミボックス特注見積センター：box@misumi.co.jp
下記窓口へご相談ください。加工可否を含めて確認をいたします。
穴加工が必要な場合は穴加工図面をご送付ください。
推奨データ：CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
その他、インクジェット印刷やシルク印刷などの対応も特注窓口にてご相談ください。
※特注でもご対応ができない場合もございますのであらかじめご了承ください。
ミスミボックス特注見積センター：box@misumi.co.jp

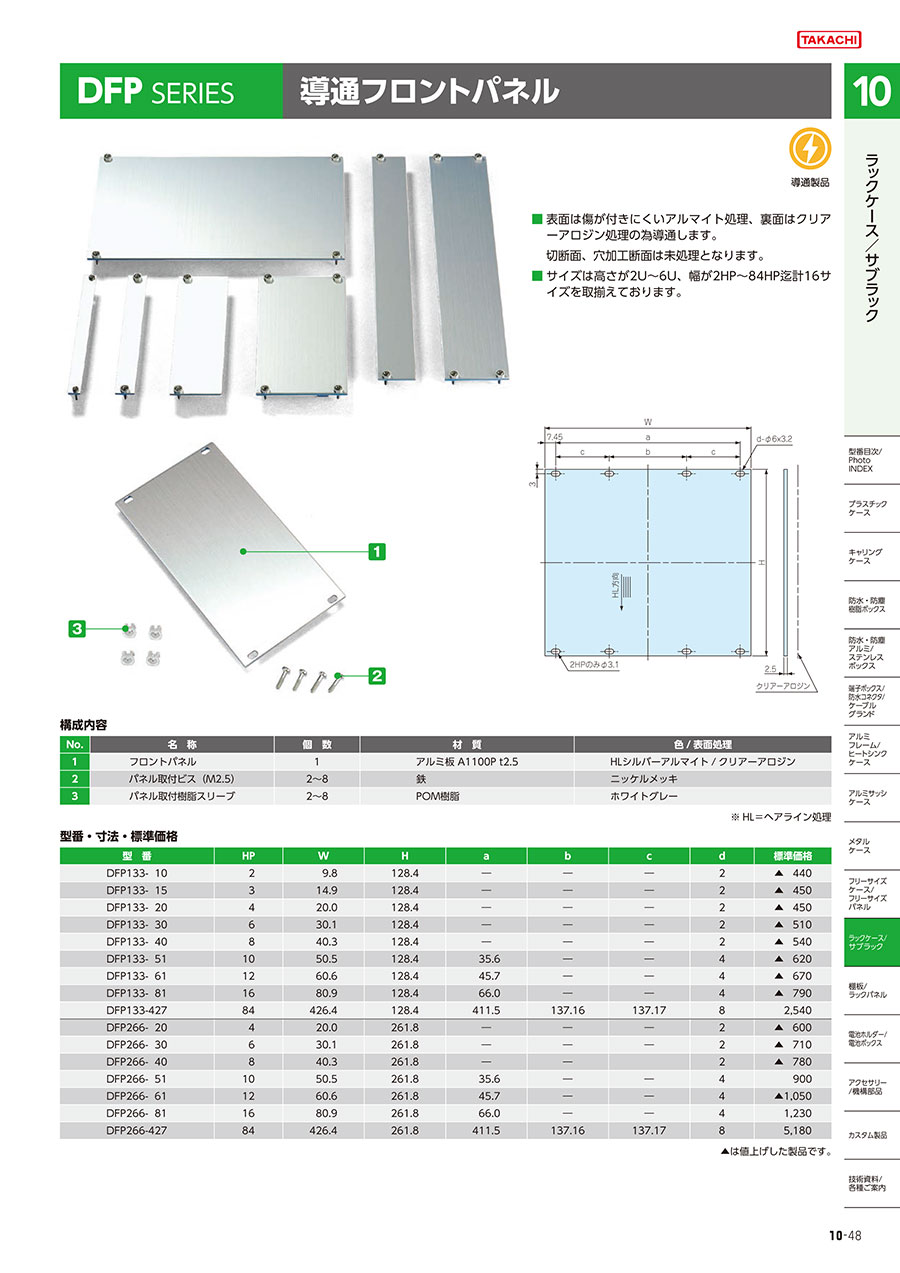

導通フロントパネルの特長
外観
寸法図
構成図
構成部品
| 照番 | 名称 | 個数 | 材質 | 色／表面処理 |
|---|---|---|---|---|
| 1 | フロントパネル | 1 | A1100P t2.5 | HLシルバーアルマイト/クリアーアロジン |
| 2 | パネル取付ビス | 2～8 | 鉄(M2.5) | ニッケルメッキ |
| 3 | パネル取付樹脂スリーブ | 2～8 | POM | ホワイトグレー |
機種内容
| 型 番 | HP | W | H | a | b | c | d | e | f |
|---|---|---|---|---|---|---|---|---|---|
| DFP133－ 10 | 2 | 9.8 | 128.4 | ― | ― | ― | ― | ― | 2 |
| DFP133－ 15 | 3 | 14.9 | ― | ― | ― | ― | ― | 2 | |
| DFP133－ 20 | 4 | 20.0 | ― | ― | ― | ― | ― | 2 | |
| DFP133－ 30 | 6 | 30.1 | ― | ― | ― | ― | ― | 2 | |
| DFP133－ 40 | 8 | 40.3 | ― | ― | ― | ― | ― | 2 | |
| DFP133－ 51 | 10 | 50.5 | 35.6 | ― | ― | ― | ― | 4 | |
| DFP133－ 61 | 12 | 60.6 | 45.7 | ― | ― | ― | ― | 4 | |
| DFP133－ 81 | 16 | 80.9 | 66.0 | ― | ― | ― | ― | 4 | |
| DFP133－213 | 42 | 213.0 | 198.1 | 101.6 | 96.5 | ― | ― | 4 | |
| DFP133－427 | 84 | 426.4 | 411.5 | ― | ― | 137.16 | 137.17 | 8 | |
| DFP266－ 20 | 4 | 20.0 | 261.8 | ― | ― | ― | ― | ― | 2 |
| DFP266－ 30 | 6 | 30.1 | ― | ― | ― | ― | ― | 2 | |
| DFP266－ 40 | 8 | 40.3 | ― | ― | ― | ― | ― | 2 | |
| DFP266－ 51 | 10 | 50.5 | 35.6 | ― | ― | ― | ― | 4 | |
| DFP266－ 61 | 12 | 60.6 | 45.7 | ― | ― | ― | ― | 4 | |
| DFP266－ 81 | 16 | 80.9 | 66.0 | ― | ― | ― | ― | 4 | |
| DFP266－427 | 84 | 426.4 | 411.5 | ― | ― | 137.16 | 137.17 | 8 |
詳細情報
基本情報
導通フロントの汎用パネル。
【特長】
・表面は傷が付きにくいアルマイト処理、裏面はクリアーアロジン処理の為導通する
・切断面、穴加工断面は未処理となる
・サイズは高さが2U～6U、幅が2HP～84HP迄計17サイズを取揃えている
カタログ
商品担当おすすめ
導通フロントパネル DFPシリーズのレビュー
この商品のレビューはありません
