ショートバー SBRシリーズ【1～10個入り】
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 420円～1,737円
- 税込単価
- 462円～1,911円
コモン配線に便利な渡り金具です。【特長】・PVC製の被覆付きです。・SBR70...
詳細情報を確認する
商品情報
SBR型ショートバーの特長
商品画像
| 型番 | 極数 | 材質 | 色/表面処理 | 被覆の有無 |
|---|---|---|---|---|
| SBR70-2P | 2P | 黄銅 | ニッケルメッキ | 被覆付き |
| SBR70-10P | 10P | 黄銅 | ニッケルメッキ | 被覆付き |
| SBR85-2P | 2P | 黄銅 | ニッケルメッキ | 被覆付き |
| SBR85-10P | 10P | 黄銅 | ニッケルメッキ | 被覆付き |
| SBR95-20P | 20P | 黄銅 | ニッケルメッキ | 被覆付き |
| SBR95-20N | 20P | 黄銅 | ニッケルメッキ | 被覆無し |
寸法図
寸法図(SBR70-2P)
寸法図(SBR70-10P)
寸法図(SBR85-2P)
寸法図(SBR85-10P)
寸法図(SBR95-20P)
寸法図(SBR95-20N)
| 型番 | 極数 | 端子ピッチ | 対応機種 |
|---|---|---|---|
| SBR70-2P | 2P | 7.0mm用 | TMCシリーズ |
| SBR70-10P | 10P | 7.0mm用 | TMCシリーズ |
| SBR85-2P | 2P | 8.6mm用 | TMB-20P、TMA-20P-AS、TMA-30P-AS |
| SBR85-10P | 10P | 8.6mm用 | TMB-20P、TMA-20P-AS、TMA-30P-AS |
| SBR95-20P | 20P | 9.6mm用 | TMB・TMAシリーズ(TMB-20P、TMA-20P-AS・30P-ASは除く) |
| SBR95-20N | 20P | 9.6mm用 | TMB・TMAシリーズ(TMB-20P、TMA-20P-AS・30P-ASは除く) |
詳細情報
基本情報
コモン配線に便利な渡り金具です。
【特長】
・PVC製の被覆付きです。
・SBR70-10P、SBR85-10P、SBR95-20P、SBR95-20Nはニッパーなどで必要な極数に切断することができます。
・SBR95-20は被覆付きのSBR95-20Pと、被覆無しのSBR95-20Nから選択可能です。

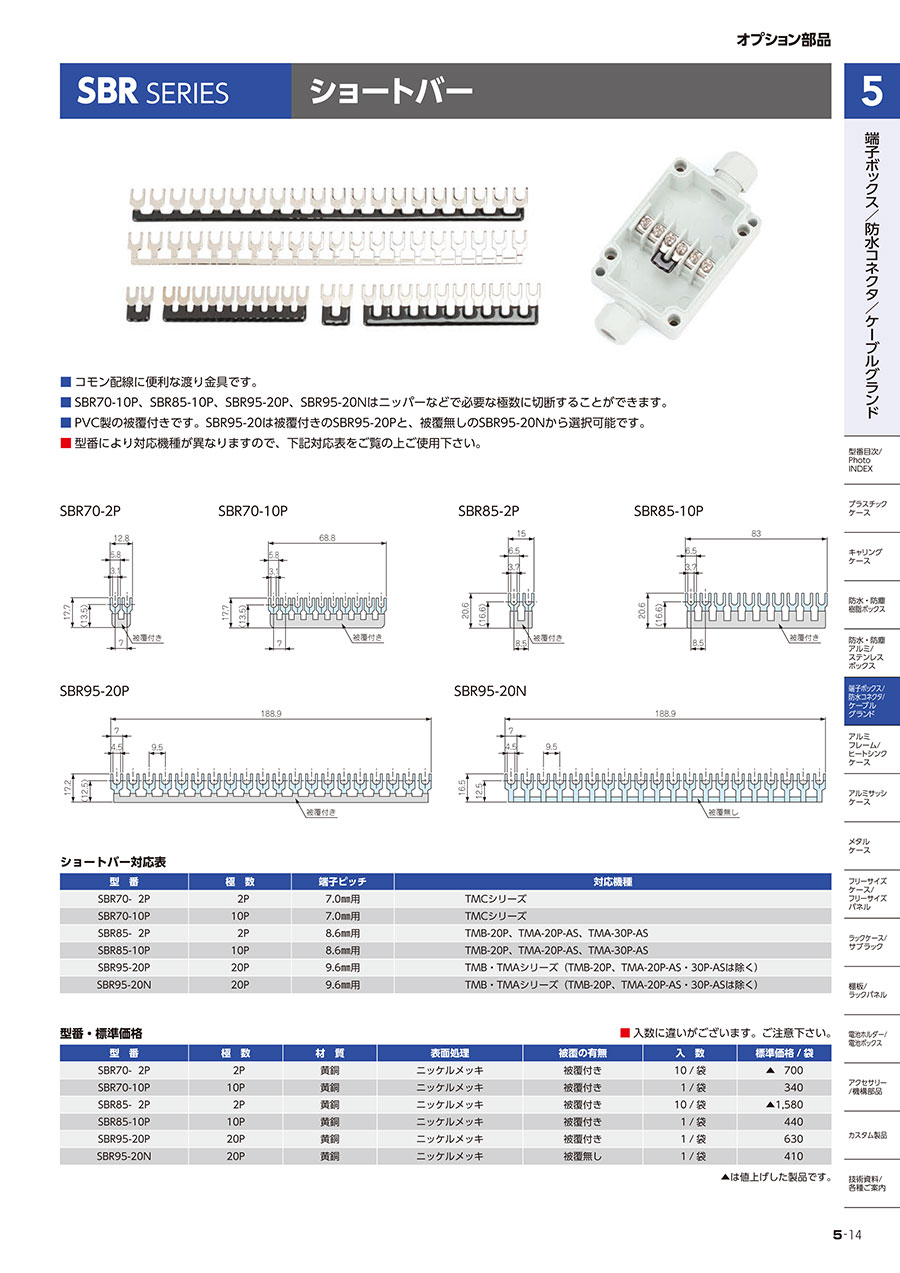

カタログ
