タカチ電機工業

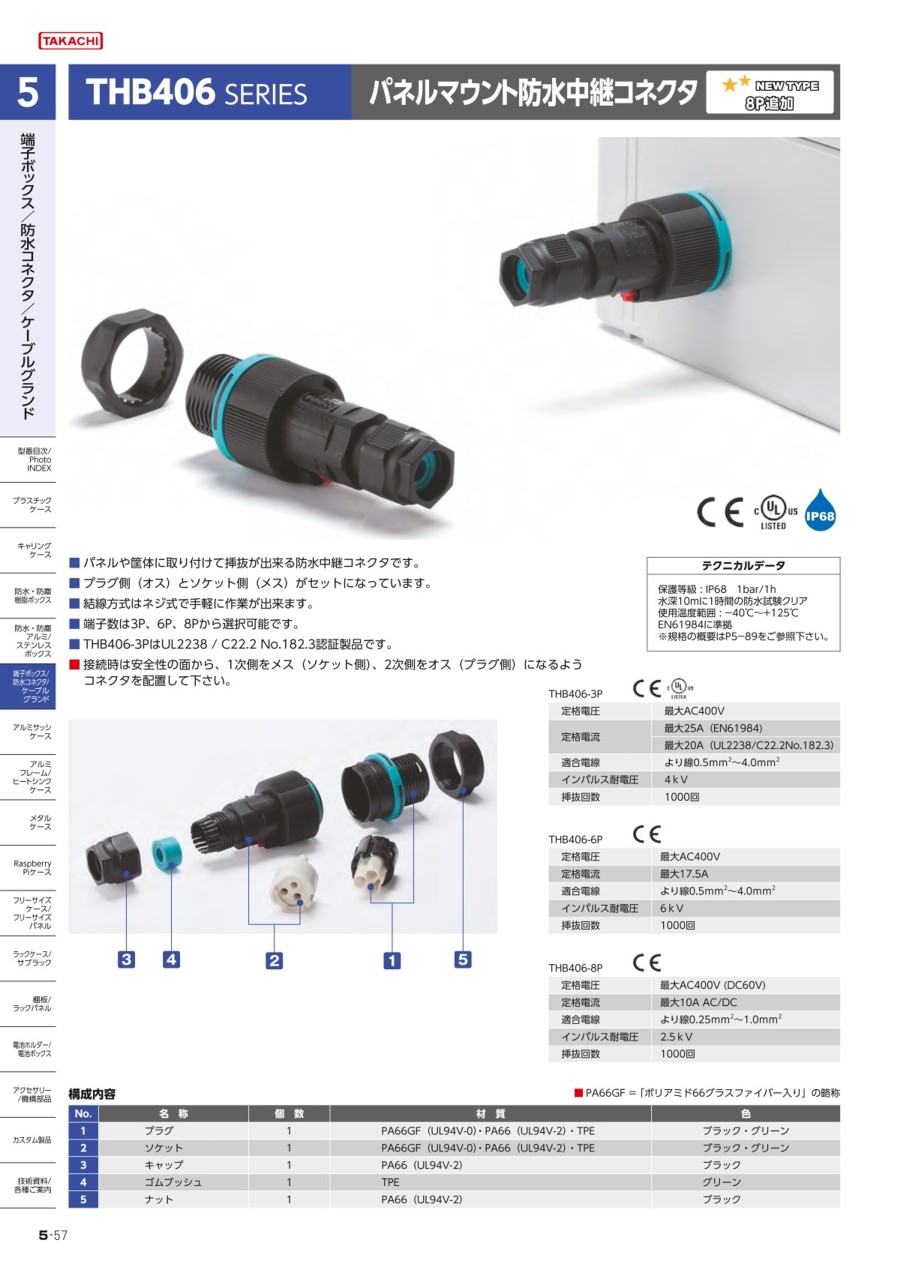

THB406型 パネルマウント防水中継コネクタ

THB406型 パネルマウント防水中継コネクタ
この商品のFAQをみる（2件）
通常単価(税別)
2,367円～3,534円
税込単価
2,604円～3,887円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

THB387Eパネルマウント防水中継コネクタ

タカチ電機工業

THB387Eパネルマウント防水中継コネクタ
5
通常価格(税別)： 1,058円 (税込価格：1,164円)

通常出荷日：2 日目 ～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

IP68スクリューレスパネルマウント防水コネクタ THS389Eシリーズ

タカチ電機工業

IP68スクリューレスパネルマウント防水コネクタ THS389Eシリーズ
0
通常価格(税別)： 2,532円 (税込価格：2,785円)

通常出荷日：4 日目

パネルや筺体に取付けて挿抜が出来る防水中継コネクタです。【特長】・プラグ側（オ...

詳細情報を確認する

ご注意

  • 接続時は安全性の面から1次側をメス（ソケット側）、2次側をオス（プラグ側）になるように、コネクタを配置して下さい。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が3型番あります。
数量：

商品情報

抜き差しが可能な防水コネクタ

プラグとソケットがセットになったタイプ。



プラグとソケットがセットになったタイプ。



THB406型 パネルマウント防水中継コネクタの構成内容

THB406型 パネルマウント防水コネクタの構成内容。




No.名称個数材質色
1プラグ1PA66GF（UL94V-0）・PA66（UL94V-2）・TPEブラック・グリーン
2ソケット1PA66GF（UL94V-0）・PA66（UL94V-2）・TPEブラック・グリーン
3キャップ1PA66（UL94V-2）ブラック
4ゴムブッシュ1TPEグリーン
5ナット1PA66（UL94V-2）ブラック

■PA66GF=「ポリアミド66グラスファイバー入り」の略称

製品仕様

型番THB406-3PTHB406-6PTHB406-8P
定格電圧最大AC400V最大AC400V最大AC400V（DC60V）
定格電流最大25A（EN61984）最大17.5A最大10A AC/DC
最大20A（UL2238/C22.2No.182.3）
適合電線より線0.5mm2～4.0mm2より線0.5mm2～4.0mm2より線0.25mm2～1.0mm2
インパルス耐電圧4kV6kV2.5kV
挿抜回数1000回1000回1000回

この商品の接続方法について

1.端子台をマイナスドライバーで結線する。

2.結線した端子台を溝に合わせてプラグ・
ソケットに差し込み、回してロックをする。

3.プラグを取付穴に入れて、ナットで固定する。
プラグにソケットを差し込み、固定リングを回して固定する。


  • 結線方法はネジ式で、ハンダ付けや専用工具は必要ありません。
  • マイナスドライバー先端幅は3mmが推奨です。
  • 端子ネジは固く緩みにくい場合があります。柄の付いたドライバーを使用して下さい。
  • ※ プラグ側（固定側）はL=30mm。

この商品の外形図と寸法

THB406型 パネルマウント防水コネクタの寸法図。



THB406型 パネルマウント防水中継コネクタの寸法図。



取付穴寸法。



取付穴寸法。



型番適合ケーブル外径最大適合板厚端子台極数
THB406-3PΦ7.0～Φ13.5103P
THB406-6PΦ7.0～Φ13.5106P
THB406-8PΦ7.0～Φ13.5108P

使用ゴムブッシュについて

適合。

ケーブル外径
Φ7mm～Φ9mm

不適合。

ケーブル外径
Φ9mm～Φ13.5mm

■ゴムブッシュを分割する事で適合ケーブル径を変える事が出来ます。

この商品の使用上の注意

  • 接続時は安全性の面から、1次側をメス（ソケット側）、2次側をオス（プラグ側）になるようコネクタを配置して下さい。
  • 端子台の色は、製造メーカーの都合により変わることがあります。

型番リスト

表示件数
  • 1
    • 型番
    THB406-3P
    THB406-6P
    THB406-8P

    許容電流(A)

    ピン数

    代表規格

    適合電線

    (mm2)

    インバルス耐電圧

    (kV)

    		RoHS?最小発注数量
    20/25
    3
    CE / UL
    より線0.5～4.0
    4
    10
    1個
    17.5
    6
    CE
    より線0.5～4.0
    6
    10
    1個
    10
    8
    CE
    より線0.25～1.0
    2.5
    -
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    2,367円
    ( 2,604円 )
    在庫品1日目当日出荷可能
    2,794円
    ( 3,073円 )
    在庫品1日目当日出荷可能
    3,534円
    ( 3,887円 )
    2日目
  • 1

    • 詳細情報

    基本情報

    パネルや筺体に取付けて挿抜が出来る防水中継コネクタです。
    【特長】
    ・プラグ側（オス）とソケット側（メス）がセットになっています
    ・結線方式はネジ式で手軽に作業ができます
    ・ドライバーのみで取付可能なため、現場での配線作業が容易
    ・端子数は3P、6P、8Pから選択可能です
    ・保護等級IP68相当（水深10mに1時間の防水試験クリア）、EN61984に準拠
    ・温度範囲：-40～+125℃
    【用途】
    ・パネルや筺体に付けて使用

    ご注意

    • 接続時は安全性の面から1次側をメス（ソケット側）、2次側をオス（プラグ側）になるように、コネクタを配置して下さい。
    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    THB406型 パネルマウント防水中継コネクタのレビュー
    この商品のレビューはありません

    よくあるご質問（FAQ）

    Q結線にはハンダ付けや専用の圧着工具が必要でしょうか。
    A
    必要ありません。マイナスドライバーのみの使用で済み、現場での配線作業が容易です。(ドライバー先端幅は3mmが推奨です。)
    Q径の細いケーブルや複数の線を取り出したいのですが、どうすればよいでしょうか。
    A
    THBシリーズ専用のゴムブッシュがございます。穴を塞ぐブラインドブッシュから5本まで線を取り出せるゴムブッシュなど色々種類がございます。
