分岐Y型防水中継コネクタ THB399Yシリーズ
- 通常単価(税別)
- 1,659円～2,532円
- 税込単価
- 1,825円～2,785円
分岐Y型防水中継コネクタです。【特長】・結線方式はネジ式で手軽に作業ができます...
詳細情報を確認する商品情報
防水中継コネクタの特長
THB399Y−3P・6P
| 定格電圧 | AC250V |
|---|---|
| 定格電流 | 24A |
| 適合電線 | より線0.5mm2～2.5mm2 |
THB399Y−3WP
| 定格電圧 | AC250V |
|---|---|
| 定格電流 | 32A |
| 適合電線 | より線0.5mm2～4.0mm2 |

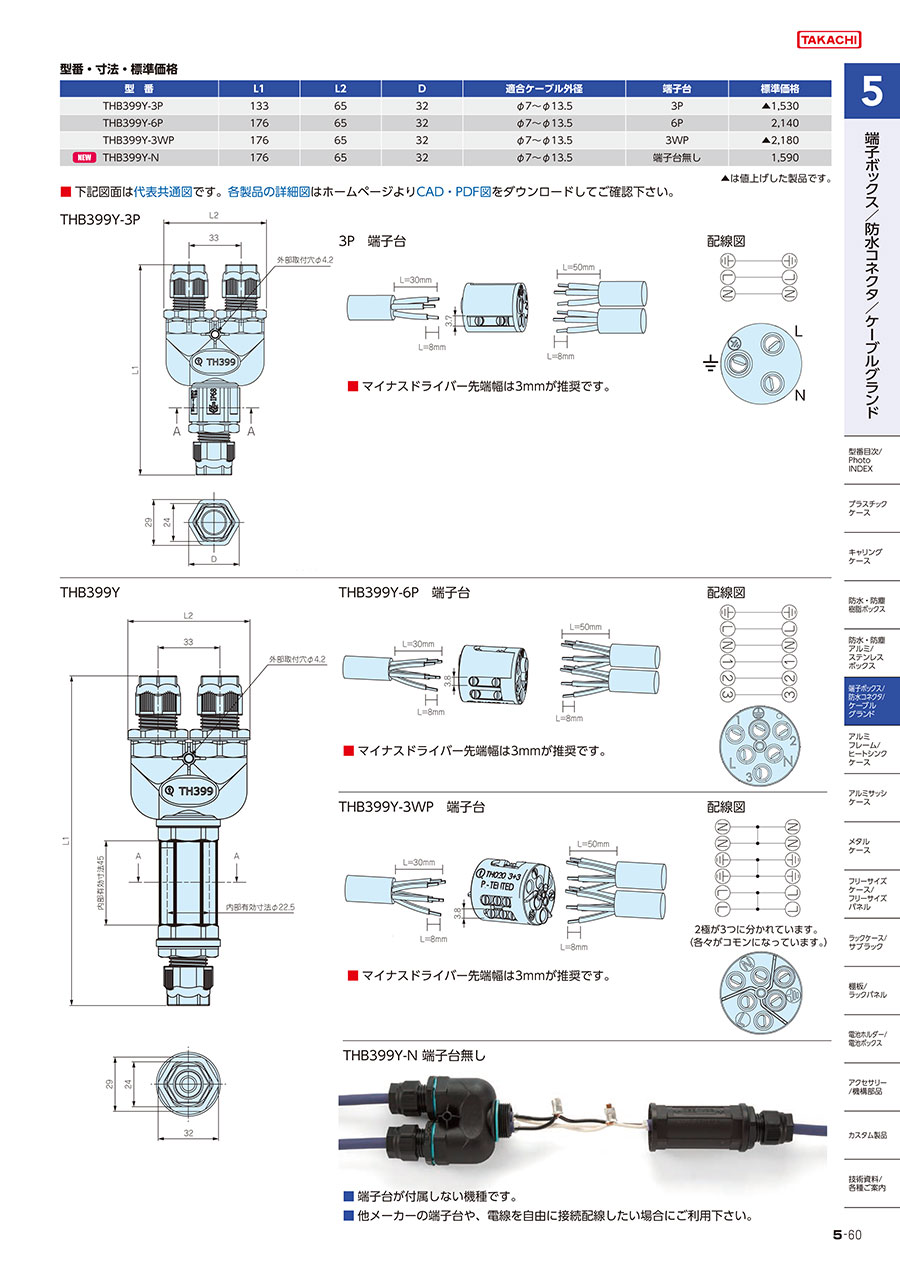

寸法（THB399Y-3P）
THB399Y-3P寸法図1
THB399Y-3P寸法図2
端子台寸法図（THB399Y-3P）
配線図（THB399Y-3P）
| 型番 | L1 | L2 | D | 適合ケーブル外径 | 端子台 |
|---|---|---|---|---|---|
| THB399Y-3P | 133 | 65 | 32 | φ7～φ13.5 | 3P |
寸法（THB399Y-6P/ THB399Y-3WP）
THB399Y寸法図1
THB399Y寸法図2
端子台寸法図（THB399Y-6P）
配線図（THB399Y-6P）
端子台寸法図（THB399Y-3WP）
配線図（THB399Y-3WP）
| 型番 | L1 | L2 | D | 適合ケーブル外径 | 端子台 |
|---|---|---|---|---|---|
| THB399Y-6P | 176 | 65 | 32 | φ7～φ13.5 | 6P |
| THB399Y-3WP | 176 | 65 | 32 | φ7～φ13.5 | 3WP |
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,776円 ( 1,954円 ) | 在庫品1日目当日出荷可能 |
2,532円 ( 2,785円 ) | 在庫品1日目当日出荷可能 |
2,328円 ( 2,561円 ) | 在庫品1日目当日出荷可能 |
1,659円 ( 1,825円 ) | 2日目 |
詳細情報
基本情報
分岐Y型防水中継コネクタです。
【特長】
・結線方式はネジ式で手軽に作業ができます。
・端子部は3P・6P・3WPの3タイプから選択可能。
・オプション部品のゴムブッシュを使用して、さまざまな線径のケーブルに対応できます。
【用途】
・本体がY型なのでケーブルを分岐させたい時などに便利です。
