エレクトロニクス部品技術窓口
THB391型 防水中継コネクタ
- 通常単価(税別)
- 1,126円～1,223円
- 税込単価
- 1,239円～1,345円
ケーブルグランドと端子台が一体構造でコンパクトな防水中継コネクタです。【特長】...
詳細情報を確認する商品情報
ネジ式で結線可能な防水コネクタ
プラグとソケットがセットになったタイプ。

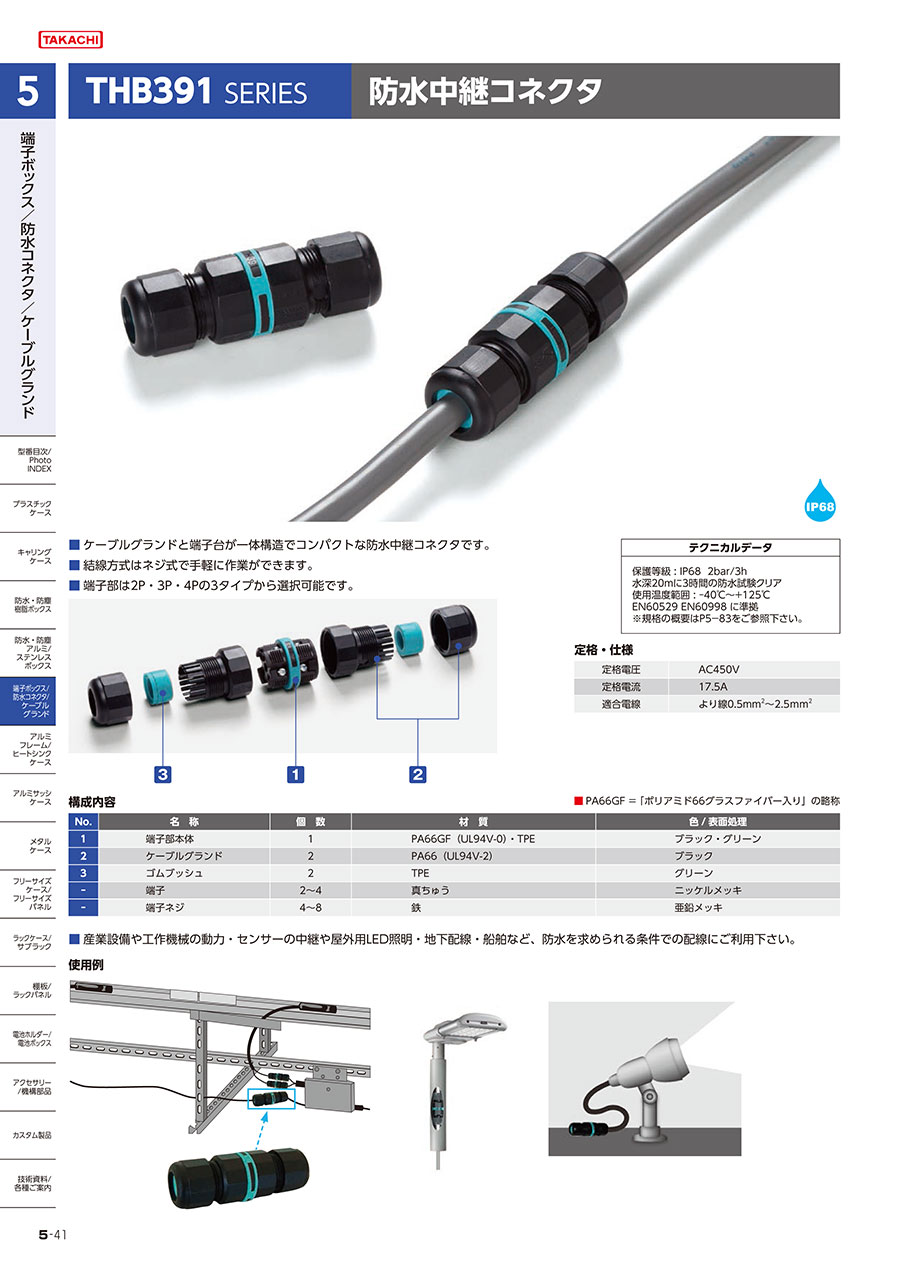

THB391型 防水中継コネクターの構成内容
THB391型 防水中継コネクターの構成内容。
| No. | 名称 | 個数 | 材質 | 色/表面処理 |
|---|---|---|---|---|
| 1 | 端子部本体 | 1 | PA66GF（UL94V-0）/TPE | ブラック/グリーン |
| 2 | ケーブルグランド | 2 | PA66（UL94V-2） | ブラック |
| 3 | ゴムブッシュ | 2 | TPE | グリーン |
| - | 端子 | 2～4 | 真ちゅう | ニッケルメッキ |
| - | 端子ネジ | 4～8 | 鉄（M3マイナス) | 亜鉛メッキ |
PA66GF=「ポリアミド66グラスファイバー入り」の略称。
この商品の仕様について
| 定格電圧 | AC450V |
|---|---|
| 定格電流 | 24A |
| 適合電線 | より線0.5mm2～2.5mm2 |
この商品の実際の使用例について
産業設備や工作機械の動力・センサーの中継や屋外用LED照明・地下配線など、防水を求められる条件での配線にご利用下さい。
端子部結線方法について
端子結合部断面。
接続完了。
- 端子番号に合わせて電線を差し込んでください。
- ネジを締め付けるだけで接続完了。
- ※ マイナスドライバー先端幅は3mmが推奨。
2P接続図
2P接続図。
3P接続図
3P接続図。
4P接続図
4P接続図。
詳細情報
基本情報
ケーブルグランドと端子台が一体構造でコンパクトな防水中継コネクタです。
【特長】
・結線方式はネジ式で手軽に作業ができます。
・ドライバーのみで取付可能なため、現場での配線作業が容易。
・端子部は2P・3P・4Pの3タイプから選択可能です。
・保護等級IP68相当（水深20mに3時間の防水試験クリア）、EN60529、EN60998に準拠。
・温度範囲:-40～＋125℃。
【用途】
・産業設備や工作機械の動力・センサーの中継や屋外用LED照明・地下配線など、防水を求められる条件での配線にご利用下さい。
