分岐T型防水中継コネクタ THB390T・402Tシリーズ
- 通常単価(税別)
- 1,388円～2,105円
- 税込単価
- 1,527円～2,316円
分岐T型防水中継コネクタです。【特長】・結線方式はネジ式で手軽に作業ができます...
詳細情報を確認する商品情報
防水中継コネクタの特長
THB390T-3P・THB402T-6P
| 定格電圧 | AC250V |
|---|---|
| 定格電流 | 24A |
| 適合電線 | より線0.5mm2～2.5mm2 |
THB402T-3WP
| 定格電圧 | AC250V |
|---|---|
| 定格電流 | 32A |
| 適合電線 | より線0.5mm2～4.0mm2 |

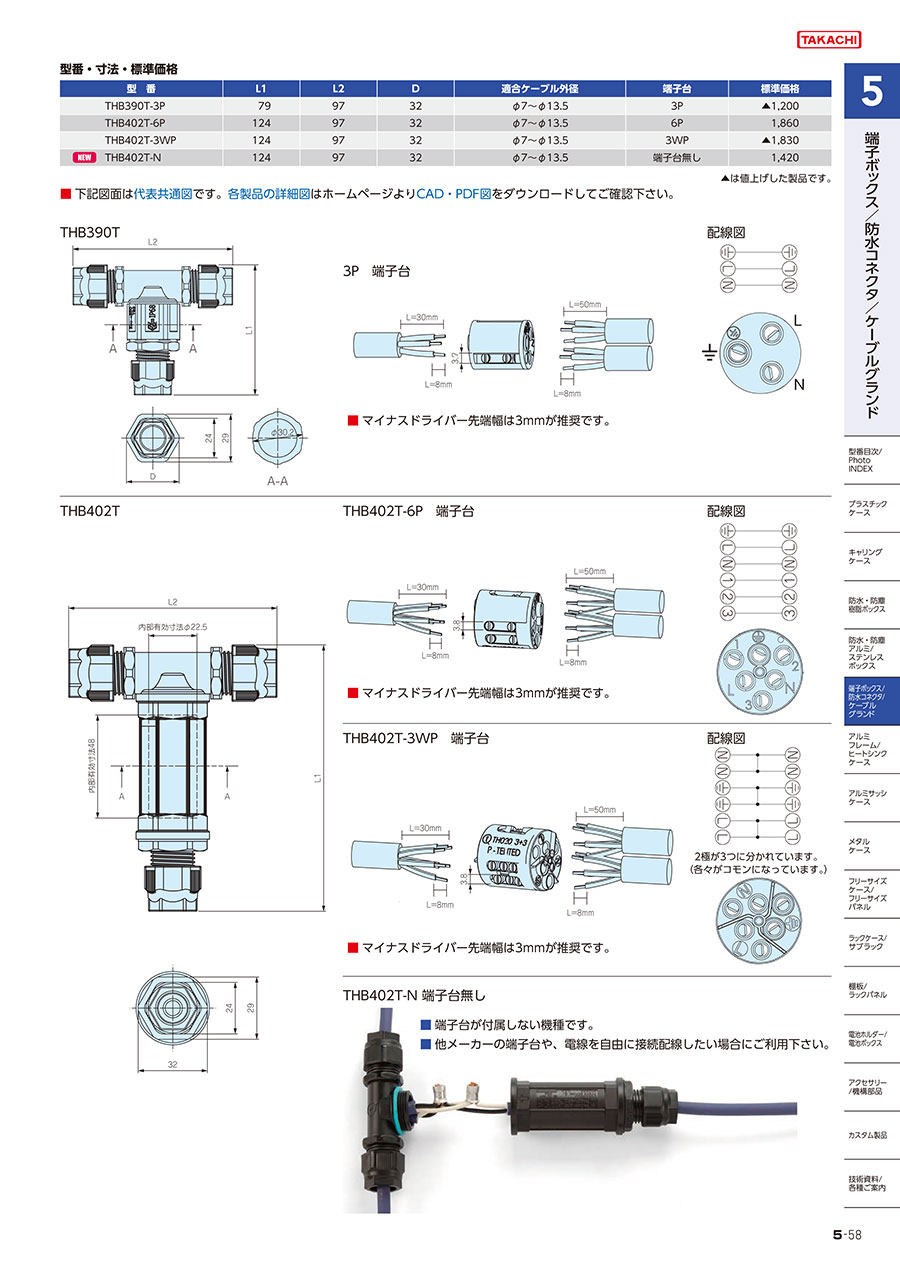

寸法（THB390T-3P）
寸法図1（THB390T-3P）
寸法図2（THB390T-3P）
端子台寸法図（THB390T-3P）
配線図（THB390T-3P）
| 型番 | L1 | L2 | D | 適合ケーブル外径 | 端子台 |
|---|---|---|---|---|---|
| THB390T-3P | 79 | 97 | 32 | φ7～φ13.5 | 3P |
寸法（THB402T-6P/THB402T-3WP）
寸法図1（THB402T）
寸法図2（THB402T）
端子台寸法図（THB402T-6P）
配線図（THB402T-6P）
端子台寸法図（THB402T-3WP）
配線図（THB402T-3WP）
| 型番 | L1 | L2 | D | 適合ケーブル外径 | 端子台 |
|---|---|---|---|---|---|
| THB402T-6P | 124 | 97 | 32 | φ7～φ13.5 | 6P |
| THB402T-3WP | 124 | 97 | 32 | φ7～φ13.5 | 3WP |
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,388円 ( 1,527円 ) | 在庫品1日目当日出荷可能 |
2,105円 ( 2,316円 ) | 3日目 |
2,096円 ( 2,306円 ) | 在庫品1日目当日出荷可能 |
1,533円 ( 1,686円 ) | 2日目 |
詳細情報
基本情報
分岐T型防水中継コネクタです。
【特長】
・結線方式はネジ式で手軽に作業ができます。
・端子部は3P・6P・3WPの3タイプから選択可能。
・オプション部品のゴムブッシュを使用して、さまざまな線径のケーブルに対応できます。
【用途】
・ケーブルグランド部がT型で、ケーブルを分岐させたい時や、数珠つなぎに機器を接続する時などに便利です。
