プラグ式コネクタプラグ式防水中継コネクタ THB387シリーズ

Name: プラグ式コネクタ プラグ式防水中継コネクタ THB387シリーズ
Brand: タカチ電機工業
SKU: 222005036976
Rating: 4.6 (6 reviews)

カタログ |

通常単価(税別): 2,105円～2,484円

税込単価: 2,316円～2,732円

通常出荷日：在庫品1日目当日出荷可能

プラグ側（オス）とソケット側（メス）がセットになっているIP68防水中継コネクタです。コンパクトなサイ...

詳細を確認

4.64.6

よく一緒に見られています

タカチ電機工業

THB387Eパネルマウント防水中継コネクタ

通常価格(税別)： 1,058円 (税込価格：1,164円)

通常出荷日：2 日目～

よく一緒に見られています

タカチ電機工業

THB391型防水中継コネクタ

通常価格(税別)： 1,126円 (税込価格：1,239円)

通常出荷日：在庫品1日目

未確定：候補が2型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

ネジ式で結線可能な防水コネクタ

プラグとソケットがセットになったタイプ。

THB391型防水中継コネクターの構成内容

THB387シリーズプラグ式防水中継コネクタの構成内容。

No.	名称	個数	材質	色/表面処理
1	プラグ	1	PA66GF（UL94V-0）/TPE	ブラック/グリーン
2	ソケット	1	PA66GF（UL94V-0）/TPE	ブラック/グリーン
3	ケーブルグランド	2	PA66（UL94V-2）	ブラック
4	ゴムブッシュ	2	TPE	グリーン
-	端子	6/8/10	真ちゅう	ニッケルメッキ
-	端子ネジ	6/8/10	鉄	亜鉛メッキ

PA66GF=「ポリアミド66グラスファイバー入り」の略称。

製品仕様

THB387-3P・THB387-4P

定格電圧	AC450V
定格電流	17.5A
適合電線	より線0.5mm²～2.5mm²
接触抵抗	5ｍΩ以下
インパルス耐電圧	4kV
挿抜回数	1000回

THB387-5P

定格電圧	AC450V
定格電流	17.5A
適合電線	より線0.5mm²～1.5mm²
接触抵抗	5ｍΩ以下
インパルス耐電圧	4kV
挿抜回数	1000回

この商品の実際の使用例について

産業設備や工作機械の動力。

センサーの中継。

屋外用LED照明。

端子配列について

プラグ側（オス）。

THB387-3P。

THB387-4P。

THB387-5P。

ソケット側（メス）。

THB387-3P。

THB387-4P。

THB387-5P。

電線接続図について

ネジを締め付けるだけで接続完了。

電線接続図。

結線方法はネジ式で、ハンダ付けや専用工具は不要。
マイナスドライバー先端幅は3mmが推奨。

この商品の外形図と寸法

THB387シリーズプラグ式防水中継コネクタの寸法図。

型番	L	D	適合ケーブルグランド	端子台極数
THB387-3P	85	23	φ7～φ12	3P
THB387-4P	85	23	φ7～φ12	4P
THB387-5P	85	23	φ7～φ12	5P

この商品の使用上の注意

接続時は安全性の面から、1次側をメス（ソケット側）、2次側をオス（プラグ側）になるようコネクタを配置してください。

型番リスト

表示件数

型番

THB387-3P

THB387-5P

許容電圧(V)	ピン数	適用ピン・コンタクト	端子台	シリーズ詳細	最小発注数量

450	3	その他	3P	THB387	1個
450	5	その他	5P	THB387	1個

通常単価(税別) (税込単価)	通常出荷日

2,105円 ( 2,316円 )	在庫品1日目当日出荷可能
2,484円 ( 2,732円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

プラグ側（オス）とソケット側（メス）がセットになっているIP68防水中継コネクタです。
コンパクトなサイズでスタイリッシュなデザインの丸形防水コネクタです。
結線方式はネジ式で手軽に作業ができます。
端子極数は3P・4P・5Pが選択可能です。
産業設備や工作機械の動力・センサーの中継や屋外用LED照明・地下配線・船舶など、防水を求められる条件での配線にご利用下さい。

【定格・仕様】
定格電圧：最大AC500V
定格電流：最大17.5A
適合電線：3P・4P端子=より線0.5mm2～2.5mm2 5P端子=より線0.25mm2～1.5mm2
接触抵抗：5mΩ以下
インパルス耐電圧：4kV
挿抜回数：1000回

【スペック】
保護等級 : IP68 3bar/3h（水深30mに3時間相当の防水試験クリア）
使用温度範囲 : -40℃～＋125℃
適合ケーブル径：φ7～φ12
EN61984に準拠
防水

カタログ

商品TOP

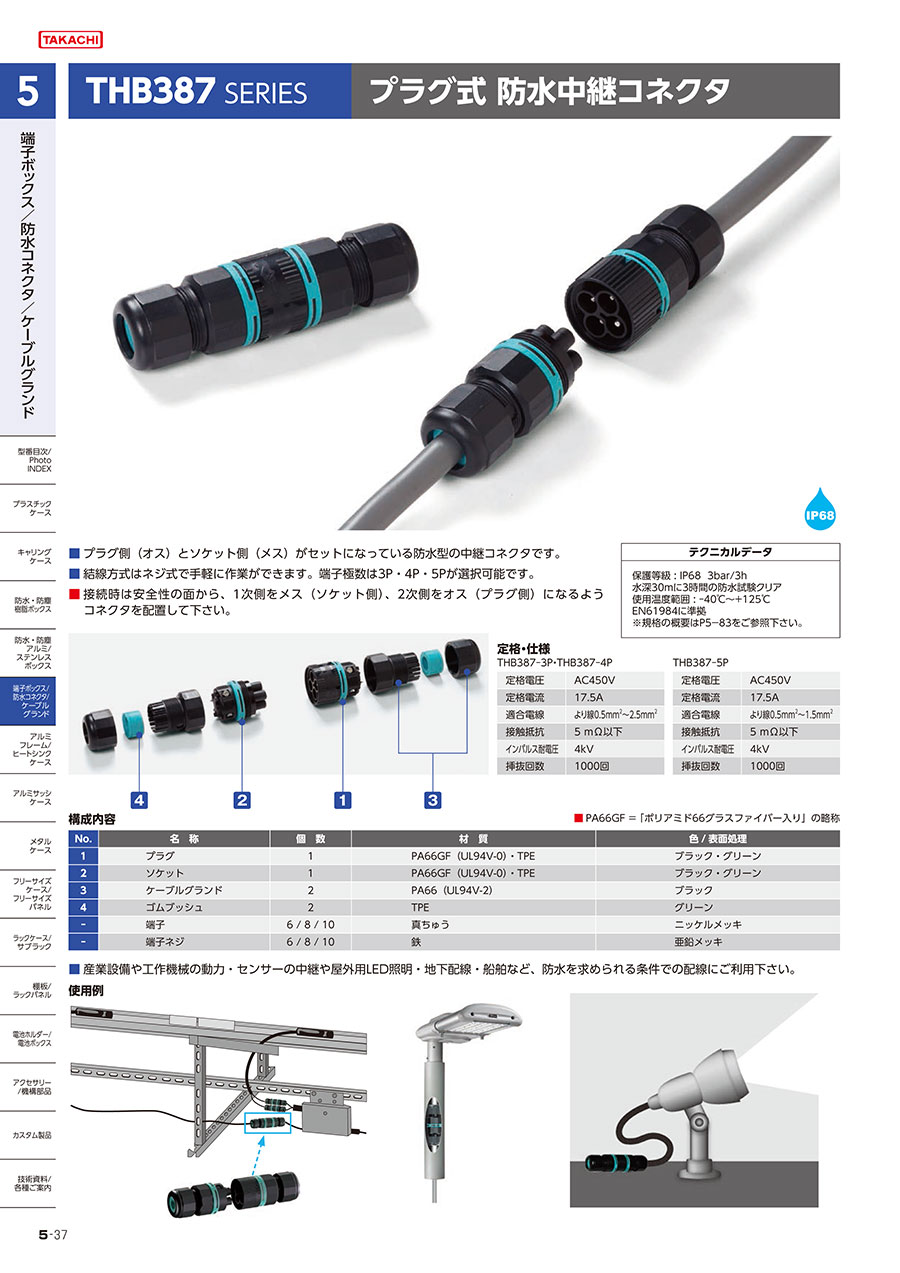

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

プラグ式コネクタプラグ式防水中継コネクタ THB387シリーズのレビュー

4.6平均満足度：4.66件のレビュー

星5
83%
星4
0%
星3
17%
星2
0%
星1
0%

屋外で使用するケーブルの接続用に使用

満足度：5.02020/09/07

ドライバー1本でケーブルのネジ締め固定ができ、しかも防水タイプのため屋外でも使用できてよいです。

1人が参考にしています。

弊社製品のケーブル接続用

満足度：5.02017/01/13

半田付け不要でネジ止めできるので簡単。ケーブルも別売りブッシングを使えば細いケーブルでも使用できて良かった。

1人が参考にしています。

屋外用LED照明等の配線

満足度：5.02016/12/15

外で使用するケーブルの延長などに重宝しています。すぐに在庫があるのも助かります。

1人が参考にしています。

違う架台の現地復旧

満足度：3.02021/12/17

ミスミさん経由で買うと高いですが、納期は早かったので、数個だけ購入。

0人が参考にしています。

機械廻りの配線中継用

満足度：5.02021/09/06

電線の加工処理は簡単防水性も嵌合感もしっかりしていて申し分ありません暗い所での配線作業では黒色の樹脂でピン番号が少し...もっと読む

0人が参考にしています。

6件全て見る

よくあるご質問（FAQ）

Q結線にはハンダ付けや専用の圧着工具が必要でしょうか。

必要ありません。マイナスドライバーのみの使用で済み、現場での配線作業が容易です。(ドライバー先端幅は3mmが推奨です。)

Q径の細いケーブルや複数の線を取り出したいのですが、どうすればよいでしょうか。

THBシリーズ専用のゴムブッシュがございます。穴を塞ぐブラインドブッシュから5本まで線を取り出せるゴムブッシュなど色々種類がございます。
