モーターやセンサーの中継、産業設備などに最適な防水・防塵ケーブルグランド付端子ボックス

端子台は3P・4P・6Pの3タイプから選ぶことができる。

TMC型防水・防塵ケーブルグランド付端子ボックスの構成内容について

TMC型防水・防塵ケーブルグランド付端子ボックスの構成内容。

定格電圧	250V
定格電流	15A
定格適合電線	1.25mm²
標準締付トルク	0.5N･m

照番	名称	個数	材質	色／表面処理
1	トップカバー	1	PBT（UL94V－0）	ライトグレー
2	ボディー	1	PBT（UL94V－0）	ライトグレー
3	キャップ	2	PBT（UL94V－0）	ライトグレー
4	ゴムブッシュ	各2 計4	EPDM	ブラック
5	ガスケット	1	ポリウレタン	ブラック
6	導電板	3～6	真ちゅう	ニッケルメッキ
7	端子ビス	3～6	鉄（M3）	ニッケルメッキ
8	カバー取付ビス	4	ステンレス（M3）	無処理

製品仕様

色記号	トップカバー	ボディー	キャップ
Gタイプ	ライトグレー	ライトグレー	ライトグレー
Bタイプ	ブラック	ブラック	ブラック

この商品の機種内容について

※ ご注文の際は必ず型番末尾□に色記号をつけてください。

型番	L	W	H	端子台極数	自重（ｇ）
TMC-3P□	65	33	24	3P	52
TMC-4P□	60	40	24	4P	58
TMC-6P□	70	50	24	6P	73

この商品の外形図と寸法

TMC-3P

TMC-3Pの寸法図。

ゴムブッシュ内径	適合ケーブル外径
φ5.0	φ4～φ5
φ7.4	φ6～φ7

TMC-4P

TMC-4Pの寸法図。

ゴムブッシュ内径	適合ケーブル外径
φ5.0	φ4～φ5
φ7.4	φ6～φ7

TMC-6P

TMC-6Pの寸法図。

ゴムブッシュ内径	適合ケーブル外径
φ5.0	φ4～φ5
φ7.4	φ6～φ7

適合圧着端子 R1.25-3

適合圧着端子の寸法図。

型番リスト

表示件数

型番

TMC-3PG

TMC-4PG

TMC-6PG

外形寸法W 横(幅)

外形寸法D 奥行(厚み)

設置

塗装色

代表規格

端子台

極数

(極)

RoHS?

最小発注数量

33	65	屋内・屋外兼用	ライトグレー	なし	3P	3	-	1個
40	60	屋内・屋外兼用	ライトグレー	なし	4P	4	-	1個
50	70	屋外	ライトグレー	なし	6P	6	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,104円 ( 1,214円 )	2日目
1,199円 ( 1,319円 )	2日目
1,335円 ( 1,469円 )	2日目

詳細情報

基本情報

基本情報

防水・防塵ケーブルグランドと端子台が一体化している端子台ボックス。
【特長】
・保護等級はIP65、ボックスの材質は耐油性に優れたPBT樹脂製です。
・端子台は3P・4P・6Pの3タイプが選択可能です。
・ケーブルグランドと端子台が一体構造の端子ボックスです。
・ケーブル用ゴムブッシュはφ5、φ7.4の2種類が各2ヶ付属しています。
【用途】
・産業設備・工作機械の電力ケーブル接続端子箱、モーターの中継、センサーの中継に最適です。

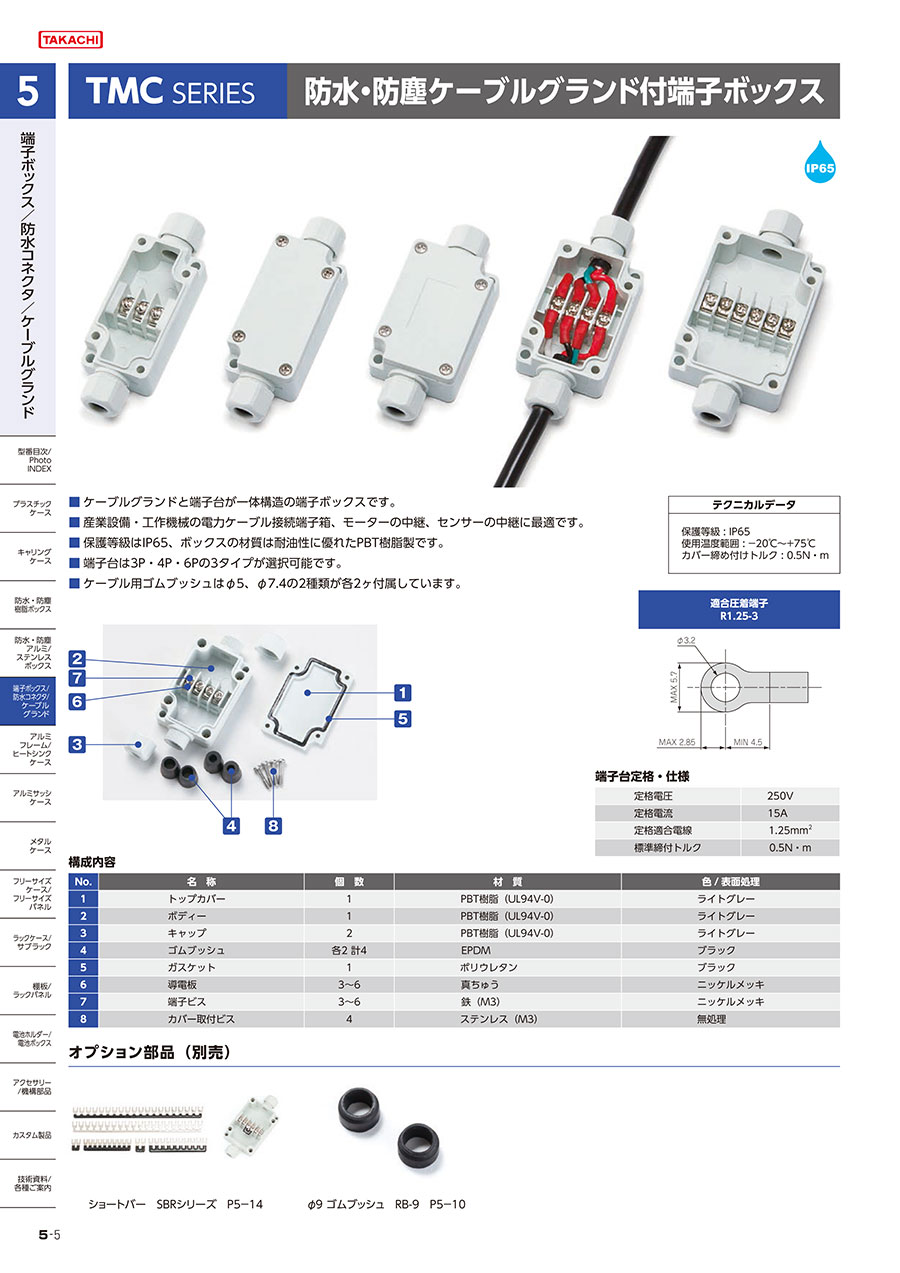

カタログ

カタログ (見開き版)

商品担当おすすめ

日東工業
【穴加工対応】CH形ボックス（防塵パッキン付）
日東工業品　WEB加工始めました WEB上で設計、即注文可能 最短2日目出荷
日東工業
【穴加工対応】RA形制御盤キャビネット（水切構造、防塵・防水パッキン付）フカサ200mm
日東工業品　WEB加工始めました WEB上で設計、即注文可能 最短2日目出荷
日東工業
【穴加工対応】CF形ボックス（防水・防塵構造）
日東工業品　WEB加工始めました WEB上で設計、即注文可能 最短2日目出荷

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

TMC型防水・防塵ケーブルグランド付端子ボックスのレビュー

4.5平均満足度：4.511件のレビュー

星5
64%
星4
27%
星3
9%
星2
0%
星1
0%

電動弁の中継

満足度：4.02017/01/27

ゴムブッシュが2種類同梱されているので電動弁のコードに合わせて使えるのが良かった。欲を言えば端子ネジがもう少し長い方が...もっと読む

1人が参考にしています。

社内設備用

満足度：5.02022/03/30

油煙が近い環境で使用しましたが、安心して使用出来ています。手頃な価格でもあると思います。

0人が参考にしています。

中継ボックスとして

満足度：4.02021/06/14

センサー等の中継で使用しました。東技のモノと比べてネジが一局で一点なので渡り等での使用には注意が必要です。値段が安いので...もっと読む

0人が参考にしています。

センサーケーブルの配線の中継

満足度：3.02020/04/11

他に比べてコストパフォーマンスが高いです。作りもそれなりですが、特に問題は無いと思います。

0人が参考にしています。

試作品の端子台として

満足度：5.02020/04/03

箱のつくりもしっかりとしていて水のかかる外に置いておいても安心できそう。ネジもスムーズで作業性はよい。

0人が参考にしています。

11件全て見る

よくあるご質問（FAQ）

Q適合ケーブル外径を教えて下さい。

ケーブル用ゴムブッシュは2つ入っており、φ5は適合ケーブル外径φ4～φ5で、φ7.4は適合ケーブル外径φ6～φ7となります。
