【穴加工対応】SL型アルミサッシケース

Name: 【穴加工対応】SL型アルミサッシケース
Brand: タカチ電機工業
SKU: 222005036921
Rating: 4 (2 reviews)

カタログ |

一部SALE 2025/12/26まで
一部当日出荷可能

平均満足度4.0

この商品のレビューをみる（2件）

通常単価(税別): 7,850円～38,990円特別価格

税込単価: 8,635円～42,889円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

タカチ電機工業

【穴加工対応】アルミケース MBシリーズ

4.3

通常価格(税別)： 354円 (税込価格：389円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

タカチ電機工業

ユニバーサルアルミサッシケース UCシリーズ

4.7

通常価格(税別)： 1,754円 (税込価格：1,929円)

通常出荷日：在庫品1日目

独立型の筐体としても、ラック取付ユニットとしても使用できる組み立て式のケース。...

詳細情報を確認する

端子台有無
端子台無し
材質
アルミ
サイズ
固定サイズ
穴加工対応
Web設計対応
形状
サッシ型
設置
屋内
基板・中板
無
保護機能（耐環境性）
無
代表規格
なし

ご注意

2025年12月に廃止予定になります。在庫なくなり次第販売終了となるため、廃止時期が早まる場合もございます。穴加工サービス設計の際はご注意ください。
代替商品につきまして確定次第お知らせいたします。
【一部商品取扱終了情報】
2025年5月31日にミスミでは受注受付終了となります。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いいたします。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が1,390型番あります。

ボックス穴加工サービスはこちらの型番ではご利用いただけません。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

特注見積のご相談はこちら！
下記窓口へご相談ください。加工可否を含めて確認をいたします。
穴加工が必要な場合は穴加工図面をご送付ください。
　　　推奨データ：CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
　　　その他、インクジェット印刷やシルク印刷などの対応も特注窓口にてご相談ください。
　　　※特注でもご対応ができない場合もございますのであらかじめご了承ください。
ミスミボックス特注見積センター：box@misumi.co.jp

パネル構造で加工しやすく、独立型の筐体やラック取付ユニットとして利用できる組み立て式ケース

用途に合わせて選択が可能な351サイズ、1,404機種。

SL型アルミサッシケースの構成内容

SL型アルミサッシケースの立体組立図。

SL型アルミサッシケースの寸法図。

照番	名称	個数	材質	色／表面処理
1	側板	2	A6063S－T5	HLシルバー・黒アルマイト
2	フレーム	4	A6063S－T5(AE－303､304)	HLシルバー・黒アルマイト
3	パネル	2	A1050P t1.5	HLシルバー・黒アルマイト
4	天板	1	SPCC t1.0	黒塗装（レザートン）
5	底板	1	SPCC t1.0	黒塗装
6	固定金具	4	SPCCt2.0＋A6063S－T5	三価クロメート＋アルマイト
7	ゴム足	4	天然ゴム	黒

付属ビス

M3×5サラ三価クロメート×17。
M3×5バインドW付三価黒クロメート×13。

（ケース幅×奥行、120×160、160×160 : M3×10ナベW付三価クロメート×4）。
（200×160のみM3×8ナベ三価クロメート×4）。

製品仕様

SS

側　板: シルバー
パネル: シルバー
天・底板: ブラック

SB

側　板: シルバー
パネル:ブラック
天・底板: ブラック

BS

側　板:ブラック
パネル:シルバー
天・底板: ブラック

BB

側　板:ブラック
パネル:ブラック
天・底板: ブラック

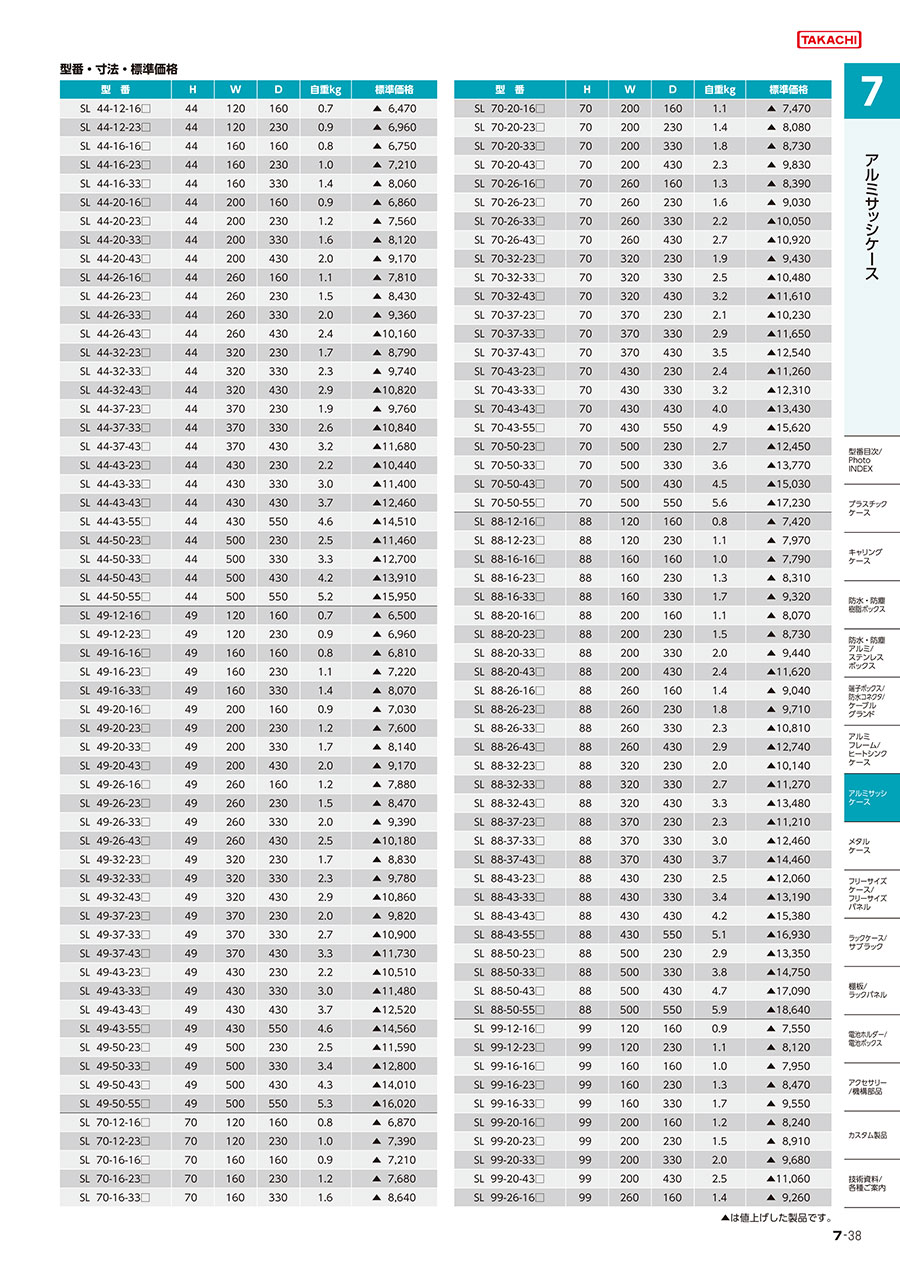

この商品の機種内容

SLシリーズのご注文の際は必ず末尾□にSS、SB、BS、BBの色記号をつけて下さい。

型番	H	W	D	自重（㎏）
※ SL 44－12－16□	44	120	160	0.7
※ 44－12－23□	44	120	230	0.9
※ 44－16－16□	44	160	160	0.8
※ 44－16－23□	44	160	230	1.0
44－16－33□	44	160	330	1.4
※ 44－20－16□	44	200	160	0.9
44－20－23□	44	200	230	1.2
44－20－33□	44	200	330	1.6
44－20－43□	44	200	430	2.0
※ 44－26－16□	44	260	160	1.1
44－26－23□	44	260	230	1.5
44－26－33□	44	260	330	2.0
44－26－43□	44	260	430	2.4
44－32－23□	44	320	230	1.7
44－32－33□	44	320	330	2.3
44－32－43□	44	320	430	2.9
44－37－23□	44	370	230	1.9
44－37－33□	44	370	330	2.6
44－37－43□	44	370	430	3.2
44－43－23□	44	430	230	2.2
44－43－33□	44	430	330	3.0
44－43－43□	44	430	430	3.7
44－43－55□	44	430	550	4.6
44－50－23□	44	500	230	2.5
44－50－33□	44	500	330	3.3
44－50－43□	44	500	430	4.2
44－50－55□	44	500	550	5.2
※ SL 49－12－16□	49	120	160	0.7
※ 49－12－23□	49	120	230	0.9
※ 49－16－16□	49	160	160	0.8
※ 49－16－23□	49	160	230	1.1
49－16－33□	49	160	330	1.4
※ 49－20－16□	49	200	160	0.9
49－20－23□	49	200	230	1.2
49－20－33□	49	200	330	1.7
49－20－43□	49	200	430	2.0
※ 49－26－16□	49	260	160	1.2
49－26－23□	49	260	230	1.5
49－26－33□	49	260	330	2.0
49－26－43□	49	260	430	2.5
49－32－23□	49	320	230	1.7
49－32－33□	49	320	330	2.3
49－32－43□	49	320	430	2.9
49－37－23□	49	370	230	2.0
49－37－33□	49	370	330	2.7
49－37－43□	49	370	430	3.3
49－43－23□	49	430	230	2.2
49－43－33□	49	430	330	3.0
49－43－43□	49	430	430	3.7
49－43－55□	49	430	550	4.6
49－50－23□	49	500	230	2.5
49－50－33□	49	500	330	3.4
49－50－43□	49	500	430	4.3
49－50－55□	49	500	550	5.3

型番	H	W	D	自重（㎏）
※ SL 70－12－16□	70	120	160	0.8
※ 70－12－23□	70	120	230	1.0
※ 70－16－16□	70	160	160	0.9
※ 70－16－23□	70	160	230	1.2
70－16－33□	70	160	330	1.6
※ 70－20－16□	70	200	160	1.1
70－20－23□	70	200	230	1.4
70－20－33□	70	200	330	1.8
70－20－43□	70	200	430	2.3
※ 70－26－16□	70	260	160	1.3
70－26－23□	70	260	230	1.6
70－26－33□	70	260	330	2.2
70－26－43□	70	260	430	2.7
70－32－23□	70	320	230	1.9
70－32－33□	70	320	330	2.5
70－32－43□	70	320	430	3.2
70－37－23□	70	370	230	2.1
70－37－33□	70	370	330	2.9
70－37－43□	70	370	430	3.5
70－43－23□	70	430	230	2.4
70－43－33□	70	430	330	3.2
70－43－43□	70	430	430	4.0
70－43－55□	70	430	550	4.9
70－50－23□	70	500	230	2.7
70－50－33□	70	500	330	3.6
70－50－43□	70	500	430	4.5
70－50－55□	70	500	550	5.6
※ SL 88－12－16□	88	120	160	0.8
※ 88－12－23□	88	120	230	1.1
※ 88－16－16□	88	160	160	1.0
※ 88－16－23□	88	160	230	1.3
88－16－33□	88	160	330	1.7
※ 88－20－16□	88	200	160	1.1
88－20－23□	88	200	230	1.5
88－20－33□	88	200	330	2.0
88－20－43□	88	200	430	2.4
※ 88－26－16□	88	260	160	1.4
88－26－23□	88	260	230	1.8
88－26－33□	88	260	330	2.3
88－26－43□	88	260	430	2.9
88－32－23□	88	320	230	2.0
88－32－33□	88	320	330	2.7
88－32－43□	88	320	430	3.3
88－37－23□	88	370	230	2.3
88－37－33□	88	370	330	3.0
88－37－43□	88	370	430	3.7
88－43－23□	88	430	230	2.5
88－43－33□	88	430	330	3.4
88－43－43□	88	430	430	4.2
88－43－55□	88	430	550	5.1
88－50－23□	88	500	230	2.9
88－50－33□	88	500	330	3.8
88－50－43□	88	500	430	4.7
88－50－55□	88	500	550	5.9

型番	H	W	D	自重（㎏）
※ SL 99－12－16□	99	120	160	0.9
※ 99－12－23□	99	120	230	1.1
※ 99－16－16□	99	160	160	1.0
※ 99－16－23□	99	160	230	1.3
99－16－33□	99	160	330	1.7
※ 99－20－16□	99	200	160	1.2
99－20－23□	99	200	230	1.5
99－20－33□	99	200	330	2.0
99－20－43□	99	200	430	2.5
※ 99－26－16□	99	260	160	1.4
99－26－23□	99	260	230	1.8
99－26－33□	99	260	330	2.4
99－26－43□	99	260	430	2.9
99－32－23□	99	320	230	2.1
99－32－33□	99	320	330	2.8
99－32－43□	99	320	430	3.4
99－37－23□	99	370	230	2.3
99－37－33□	99	370	330	3.1
99－37－43□	99	370	430	3.8
99－43－23□	99	430	230	2.6
99－43－33□	99	430	330	3.5
99－43－43□	99	430	430	4.3
99－43－55□	99	430	550	5.2
99－50－23□	99	500	230	2.9
99－50－33□	99	500	330	3.9
99－50－43□	99	500	430	4.8
99－50－55□	99	500	550	6.0
※ SL 115－12－16□	115	120	160	1.0
※ 115－12－23□	115	120	230	1.3
※ 115－16－16□	115	160	160	1.1
※ 115－16－23□	115	160	230	1.5
115－16－33□	115	160	330	1.9
※ 115－20－16□	115	200	160	1.3
115－20－23□	115	200	230	1.7
115－20－33□	115	200	330	2.2
115－20－43□	115	200	430	2.7
※ 115－26－16□	115	260	160	1.5
115－26－23□	115	260	230	2.0
115－26－33□	115	260	330	2.6
115－26－43□	115	260	430	3.2
115－32－23□	115	320	230	2.2
115－32－33□	115	320	330	2.9
115－32－43□	115	320	430	3.6
115－37－23□	115	370	230	2.5
115－37－33□	115	370	330	3.3
115－37－43□	115	370	430	4.0
115－43－23□	115	430	230	2.8
115－43－33□	115	430	330	3.6
115－43－43□	115	430	430	4.5
115－43－55□	115	430	550	5.5
115－50－23□	115	500	230	3.1
115－50－33□	115	500	330	4.1
115－50－43□	115	500	430	5.1
115－50－55□	115	500	550	6.2

型番	H	W	D	自重（㎏）
※ SL 133－12－16□	132.5	120	160	1.0
※ 133－12－23□	132.5	120	230	1.3
※ 133－16－16□	132.5	160	160	1.2
※ 133－16－23□	132.5	160	230	1.5
133－16－33□	132.5	160	330	2.0
※ 133－20－16□	132.5	200	160	1.4
133－20－23□	132.5	200	230	1.7
133－20－33□	132.5	200	330	2.3
133－20－43□	132.5	200	430	2.8
※ 133－26－16□	132.5	260	160	1.6
133－26－23□	132.5	260	230	2.0
133－26－33□	132.5	260	330	2.7
133－26－43□	132.5	260	430	3.3
133－32－23□	132.5	320	230	2.3
133－32－33□	132.5	320	330	3.1
133－32－43□	132.5	320	430	3.8
133－37－23□	132.5	370	230	2.6
133－37－33□	132.5	370	330	3.4
133－37－43□	132.5	370	430	4.1
133－43－23□	132.5	430	230	2.9
133－43－33□	132.5	430	330	3.8
133－43－43□	132.5	430	430	4.6
133－43－55□	132.5	430	550	5.7
133－50－23□	132.5	500	230	3.3
133－50－33□	132.5	500	330	4.3
133－50－43□	132.5	500	430	5.3
133－50－55□	132.5	500	550	6.5
※ SL 149－12－16□	149	120	160	1.1
※ 149－12－23□	149	120	230	1.4
※ 149－16－16□	149	160	160	1.3
※ 149－16－23□	149	160	230	1.7
149－16－33□	149	160	330	2.1
※ 149－20－16□	149	200	160	1.5
149－20－23□	149	200	230	1.9
149－20－33□	149	200	330	2.4
149－20－43□	149	200	430	3.0
※ 149－26－16□	149	260	160	1.7
149－26－23□	149	260	230	2.2
149－26－33□	149	260	330	2.8
149－26－43□	149	260	430	3.5
149－32－23□	149	320	230	2.5
149－32－33□	149	320	330	3.2
149－32－43□	149	320	430	4.0
149－37－23□	149	370	230	2.7
149－37－33□	149	370	330	3.6
149－37－43□	149	370	430	4.3
149－43－23□	149	430	230	3.0
149－43－33□	149	430	330	4.0
149－43－43□	149	430	430	4.9
149－43－55□	149	430	550	6.0
149－50－23□	149	500	230	3.5
149－50－33□	149	500	330	4.5
149－50－43□	149	500	430	5.5
149－50－55□	149	500	550	6.8
※ SL 177－12－16□	177	120	160	1.2
※ 177－12－23□	177	120	230	1.6
※ 177－16－16□	177	160	160	1.4
※ 177－16－23□	177	160	230	1.8
177－16－33□	177	160	330	2.4
※ 177－20－16□	177	200	160	1.6
177－20－23□	177	200	230	2.0
177－20－33□	177	200	330	2.7
177－20－43□	177	200	430	3.3

型番	H	W	D	自重（㎏）
※ SL 177－26－16□	177	260	160	1.9
177－26－23□	177	260	230	2.4
177－26－33□	177	260	330	3.1
177－26－43□	177	260	430	3.8
177－32－23□	177	320	230	2.7
177－32－33□	177	320	330	3.5
177－32－43□	177	320	430	4.3
177－37－23□	177	370	230	3.0
177－37－33□	177	370	330	3.9
177－37－43□	177	370	430	4.7
177－43－23□	177	430	230	3.3
177－43－33□	177	430	330	4.3
177－43－43□	177	430	430	5.2
177－43－55□	177	430	550	6.3
177－50－23□	177	500	230	3.7
177－50－33□	177	500	330	4.8
177－50－43□	177	500	430	5.8
177－50－55□	177	500	550	7.1
※ SL 199－12－16□	199	120	160	1.4
※ 199－12－23□	199	120	230	1.7
※ 199－16－16□	199	160	160	1.5
※ 199－16－23□	199	160	230	1.9
199－16－33□	199	160	330	2.5
※ 199－20－16□	199	200	160	1.7
199－20－23□	199	200	230	2.2
199－20－33□	199	200	330	2.8
199－20－43□	199	200	430	3.5
※ 199－26－16□	199	260	160	2.0
199－26－23□	199	260	230	2.5
199－26－33□	199	260	330	3.3
199－26－43□	199	260	430	4.0
199－32－23□	199	320	230	2.8
199－32－33□	199	320	330	3.7
199－32－43□	199	320	430	4.5
199－37－23□	199	370	230	3.1
199－37－33□	199	370	330	4.1
199－37－43□	199	370	430	4.9
199－43－23□	199	430	230	3.5
199－43－33□	199	430	330	4.5
199－43－43□	199	430	430	5.5
199－43－55□	199	430	550	6.6
199－50－23□	199	500	230	3.9
199－50－33□	199	500	330	5.0
199－50－43□	199	500	430	6.1
199－50－55□	199	500	550	7.4
※ SL 222－12－16□	221.5	120	160	1.4
※ 222－12－23□	221.5	120	230	1.8
※ 222－16－16□	221.5	160	160	1.6
※ 222－16－23□	221.5	160	230	2.1
222－16－33□	221.5	160	330	2.7
※ 222－20－16□	221.5	200	160	1.8
222－20－23□	221.5	200	230	2.3
222－20－33□	221.5	200	330	3.0
222－20－43□	221.5	200	430	3.7
※ 222－26－16□	221.5	260	160	2.2
222－26－23□	221.5	260	230	2.7
222－26－33□	221.5	260	330	3.4
222－26－43□	221.5	260	430	4.2
222－32－23□	221.5	320	230	3.0
222－32－33□	221.5	320	330	3.9
222－32－43□	221.5	320	430	4.8
222－37－23□	221.5	370	230	3.3
222－37－33□	221.5	370	330	4.3

型番	H	W	D	自重（㎏）
SL 222－37－43□	221.5	370	430	5.2
222－43－23□	221.5	430	230	3.7
222－43－33□	221.5	430	330	4.7
222－43－43□	221.5	430	430	5.7
222－43－55□	221.5	430	550	7.0
222－50－23□	221.5	500	230	4.1
222－50－33□	221.5	500	330	5.2
222－50－43□	221.5	500	430	6.4
222－50－55□	221.5	500	550	7.7
※ SL 249－12－16□	249	121	160	1.6
※ 249－12－23□	249	121	230	2.1
※ 249－16－16□	249	161	160	1.9
※ 249－16－23□	249	161	230	2.3
249－16－33□	249	161	330	3.0
※ 249－20－16□	249	201	160	2.1
249－20－23□	249	201	230	2.6
249－20－33□	249	201	330	3.4
249－20－43□	249	201	430	4.1
※ 249－26－16□	249	261	160	2.4
249－26－23□	249	261	230	3.0
249－26－33□	249	261	330	3.9
249－26－43□	249	261	430	4.7
249－32－23□	249	321	230	3.3
249－32－33□	249	321	330	4.3
249－32－43□	249	321	430	5.2
249－37－23□	249	371	230	3.6
249－37－33□	249	371	330	4.7
249－37－43□	249	371	430	5.6
249－43－23□	249	431	230	4.0
249－43－33□	249	431	330	5.1
249－43－43□	249	431	430	6.2
249－43－55□	249	431	550	7.5
249－50－23□	249	501	230	4.4
249－50－33□	249	501	330	5.7
249－50－43□	249	501	430	6.9
249－50－55□	249	501	550	8.3
※ SL 299－12－16□	299	121	160	1.9
※ 299－12－23□	299	121	230	2.4
※ 299－16－16□	299	161	160	2.1
※ 299－16－23□	299	161	230	2.7
299－16－33□	299	161	330	3.5
※ 299－20－16□	299	201	160	2.4
299－20－23□	299	201	230	3.0
299－20－33□	299	201	330	3.9
299－20－43□	299	201	430	4.7
※ 299－26－16□	299	261	160	2.7
299－26－23□	299	261	230	3.4
299－26－33□	299	261	330	4.3
299－26－43□	299	261	430	5.3
299－32－23□	299	321	230	3.7
299－32－33□	299	321	330	4.8
299－32－43□	299	321	430	5.9
299－37－23□	299	371	230	4.1
299－37－33□	299	371	330	5.2
299－37－43□	299	371	430	6.3
299－43－23□	299	431	230	4.5
299－43－33□	299	431	330	5.7
299－43－43□	299	431	430	6.9
299－43－55□	299	431	550	8.4
299－50－23□	299	501	230	4.9
299－50－33□	299	501	330	6.3
299－50－43□	299	501	430	7.6
299－50－55□	299	501	550	9.3

SL型アルミサッシケースの機種内容。

※ のサイズは放熱穴はございません。

この商品の構成部品図

SL側板

SL側板の寸法図。

色記号	材質	色／表面処理
Sタイプ	A6063S－T5	ヘアラインシルバーアルマイト
Bタイプ	A6063S－T5	ヘアライン黒アルマイト

SL側板の部品内容。

ケース高さ	H	W1	W2	W3	W4	W5	t
44	44	160	230	330	430	550	3
49	49	160	230	330	430	550	3
70	70	160	230	330	430	550	3
88	88	160	230	330	430	550	3
99	99	160	230	330	430	550	3
115	115	160	230	330	430	550	3
132.5	132.5	160	230	330	430	550	3
149	149	160	230	330	430	550	3
177	177	160	230	330	430	550	3
199	199	160	230	330	430	550	3
221.5	221.5	160	230	330	430	550	3
249	249	160	230	330	430	550	3.5
299	299	160	230	330	430	550	3.5

SL側板の寸法。

SLフレーム

AE-304フレームの寸法図。

AE-303フレームの寸法図。

名称	材質	使用ケース
AE－304フレーム	A6063S－T5	SL44－12－16～SL149－43－33
		OS44－12－16～OS149－43－33
		WSシリーズ
		WOシリーズ
AE－303フレーム	A6063S－T5	SL149－43－43～SL299－50－55
AE－303フレーム	A6063S－T5	OS149－43－43～OS299－50－55

SLフレームの部品内容。

色記号	色／表面処理
Sタイプ	ヘアラインシルバーアルマイト
Bタイプ	ヘアライン黒アルマイト

SLフレームの部品内容。

ケース幅	W	a
120	114	9
160	154	9
200	194	15
260	254	23
320	314	30
370	364	38
430	424	45
500	494	55

SLフレームの寸法。

SL底板

SL底板の寸法図。

名称	材質	色／表面処理
底板	SPCC t1.0	黒塗装

SL底板の部品内容。

ケース幅×奥行	W	D	a	b	c	取付穴
120×160	113.5	124.5	23.75	16	16	(4)
230	113.5	194.5	23.75	16	30	6
160×160	153.5	124.5	23.75	16	16	(4)
230	153.5	194.5	23.75	22	30	6
330	153.5	294.5	23.75	22	40	6
200×160	193.5	124.5	29.75	20	16	(4)
230	193.5	194.5	29.75	30	30	6
330	193.5	294.5	29.75	30	40	6
430	193.5	394.5	29.75	30	50	6
260×160	253.5	124.5	37.75	20	16	(4)
230	253.5	194.5	37.75	35	30	6
330	253.5	294.5	37.75	35	40	6
430	253.5	394.5	37.75	35	50	6
320×230	313.5	194.5	44.75	40	30	6
330	313.5	294.5	44.75	40	40	6
430	313.5	394.5	44.75	40	50	6
370×230	363.5	194.5	52.75	45	30	6
330	363.5	294.5	52.75	45	40	6
430	363.5	394.5	52.75	45	50	6
430×230	423.5	194.5	59.75	50	30	6
330	423.5	294.5	59.75	50	40	6
430	423.5	394.5	59.75	50	50	6
550	423.5	514.5	59.75	50	60	6
500×230	493.5	194.5	69.75	60	30	6
330	493.5	294.5	69.75	60	40	6
430	493.5	394.5	69.75	60	50	6
550	493.5	514.5	69.75	60	60	6

SL底板の寸法。

SLパネル

SLパネルの寸法。

色記号	材質	色／表面処理
Sタイプ	A1050P t1.5	ヘアラインシルバーアルマイト
Bタイプ	A1050P t1.5	ヘアライン黒アルマイト

SLパネルの部品内容。

ケース高さ	H	W（120）	W（160）	W（200）	W（260）	W（320）	W（370）	W（430）	W（500）
44	37	114	154	194	254	314	364	424	494
49	42	114	154	194	254	314	364	424	494
70	63	114	154	194	254	314	364	424	494
88	81	114	154	194	254	314	364	424	494
99	92	114	154	194	254	314	364	424	494
115	108	114	154	194	254	314	364	424	494
132.5	125.5	114	154	194	254	314	364	424	494
149	142	114	154	194	254	314	364	424	494
177	170	114	154	194	254	314	364	424	494
199	192	114	154	194	254	314	364	424	494
221.5	214.5	114	154	194	254	314	364	424	494
249	242	114	154	194	254	314	364	424	494
299	291.6	114	154	194	254	314	364	424	494

SLパネルの寸法。

片面保護シート付。

SL天板

SL天板の寸法。

名称	材質	色／表面処理
天板	SPCC t1.0	黒塗装（レザートン）

SL天板の部品内容。

ケース幅×奥行	W	D	a	b	c	放熱穴	取付穴
120×160	113.5	124.5	23.75	－	－	－	(4)
230	113.5	194.5	23.75	－	－	－	6
160×160	153.5	124.5	23.75	－	－	－	(4)
230	153.5	194.5	23.75	－	－	－	6
330	153.5	294.5	23.75	52.5	119	18	6
200×160	193.5	124.5	29.75	－	－	－	(4)
230	193.5	194.5	29.75	39.5	119	18	6
330	193.5	294.5	29.75	52.5	119	18	6
430	193.5	394.5	29.75	67.5	119	18	6
260×160	253.5	124.5	37.75	－	－	－	(4)
230	253.5	194.5	37.75	39.5	161	24	6
330	253.5	294.5	37.75	52.5	161	24	6
430	253.5	394.5	37.75	67.5	161	24	6
320×230	313.5	194.5	44.75	39.5	245	36	6
330	313.5	294.5	44.75	52.5	245	36	6
430	313.5	394.5	44.75	67.5	245	36	6
370×230	363.5	194.5	52.75	39.5	287	42	6
330	363.5	294.5	52.75	52.5	287	42	6
430	363.5	394.5	52.75	67.5	287	42	6
430×230	423.5	194.5	59.75	39.5	329	48	6
330	423.5	294.5	59.75	52.5	329	48	6
430	423.5	394.5	59.75	67.5	329	48	6
550	423.5	514.5	59.75	67.5	329	48	6
500×230	493.5	194.5	69.75	39.5	413	60	6
330	493.5	294.5	69.75	52.5	413	60	6
430	493.5	394.5	69.75	67.5	413	60	6
550	493.5	514.5	69.75	67.5	413	60	6

SL天板の寸法。

SLゴム足

SLゴム足の寸法。

材質	色／表面処理
天然ゴム	黒

SLゴム足の部品内容。

名称	A	B	H	a	b	c
ゴム足（B－P1）	15	13	7.7	2.5	6	3.2
ゴム足（B－P3）	22	18	13	3	7.5	6

SLゴム足の寸法。

B-P1は、SLシリーズのケース幅×奥行、120×160、160×160、200×160に使用。
他はすべてB-P3を使用。

SL固定金具

SL固定金具の寸法。

支柱フレーム。

照番	名称	個数	材質	色／表面処理
1	固定取付板	2	SPCC t2.0	三価クロメート
2	支柱	1	A6063S－T5	シルバーアルマイト

SL固定金具の部品内容。

ケース高さ	H1	H2
44	27.8	31.8
49	32.8	36.8
70	53.8	57.8
88	71.8	75.8
99	82.8	86.8
115	98.8	102.8
132.5	116.3	120.3
149	132.8	136.8
177	160.8	164.8
199	182.8	186.8
221.5	205.3	209.3
249	232.8	236.8
299	282.4	286.4

SL固定金具の寸法。

型番リスト

表示件数

...

型番

外形寸法W 横(幅)	外形寸法H 縦(高さ)	外形寸法D 奥行(厚み)	塗装色	RoHS?	最小発注数量

120	44	160	ブラック	10	1個
120	44	160	ブラック/シルバー	10	1個
120	44	160	シルバー/ブラック	10	1個
120	44	160	シルバー/ブラック	10	1個
120	44	230	ブラック	10	1個
120	44	230	ブラック/シルバー	10	1個
120	44	230	シルバー/ブラック	10	1個
120	44	230	シルバー/ブラック	10	1個
160	44	160	ブラック	10	1個
160	44	160	ブラック/シルバー	10	1個
160	44	160	シルバー/ブラック	10	1個
160	44	160	シルバー/ブラック	10	1個
160	44	230	ブラック	10	1個
160	44	230	ブラック/シルバー	10	1個
160	44	230	シルバー/ブラック	10	1個
160	44	230	シルバー/ブラック	10	1個
160	44	330	ブラック	10	1個
160	44	330	ブラック/シルバー	10	1個
160	44	330	シルバー/ブラック	10	1個
160	44	330	シルバー/ブラック	10	1個
200	44	160	ブラック	10	1個
200	44	160	ブラック/シルバー	10	1個
200	44	160	シルバー/ブラック	10	1個
200	44	160	シルバー/ブラック	10	1個
200	44	230	ブラック	10	1個
200	44	230	ブラック/シルバー	10	1個
200	44	230	シルバー/ブラック	10	1個
200	44	230	シルバー/ブラック	10	1個
200	44	330	ブラック	10	1個
200	44	330	ブラック/シルバー	10	1個
200	44	330	シルバー/ブラック	10	1個
200	44	330	シルバー/ブラック	10	1個
200	44	430	ブラック	10	1個
200	44	430	ブラック/シルバー	10	1個
200	44	430	シルバー/ブラック	10	1個
200	44	430	シルバー/ブラック	10	1個
260	44	160	ブラック	10	1個
260	44	160	ブラック/シルバー	10	1個
260	44	160	シルバー/ブラック	10	1個
260	44	160	シルバー/ブラック	10	1個
260	44	230	ブラック	10	1個
260	44	230	ブラック/シルバー	10	1個
260	44	230	シルバー/ブラック	10	1個
260	44	230	シルバー/ブラック	10	1個
260	44	330	ブラック	10	1個
260	44	330	ブラック/シルバー	10	1個
260	44	330	シルバー/ブラック	10	1個
260	44	330	シルバー/ブラック	10	1個
260	44	430	ブラック	10	1個
260	44	430	ブラック/シルバー	10	1個
260	44	430	シルバー/ブラック	10	1個
260	44	430	シルバー/ブラック	10	1個
320	44	230	ブラック	10	1個
320	44	230	ブラック/シルバー	10	1個
320	44	230	シルバー/ブラック	10	1個
320	44	230	シルバー/ブラック	10	1個
320	44	330	ブラック	10	1個
320	44	330	ブラック/シルバー	10	1個
320	44	330	シルバー/ブラック	10	1個
320	44	330	シルバー/ブラック	10	1個

通常単価(税別) (税込単価)	通常出荷日

7,850円 ( 8,635円 )	2日目
7,850円 ( 8,635円 )	2日目
7,850円 ( 8,635円 )	2日目
7,850円 ( 8,635円 )	2日目
8,450円 ( 9,295円 )	2日目
8,450円 ( 9,295円 )	2日目
8,450円 ( 9,295円 )	2日目
8,450円 ( 9,295円 )	2日目
8,240円 ( 9,064円 )	2日目
8,240円 ( 9,064円 )	2日目
8,240円 ( 9,064円 )	2日目
8,240円 ( 9,064円 )	2日目
8,790円 ( 9,669円 )	2日目
8,790円 ( 9,669円 )	2日目
8,790円 ( 9,669円 )	2日目
8,790円 ( 9,669円 )	2日目
9,740円 ( 10,714円 )	2日目
9,740円 ( 10,714円 )	2日目
9,740円 ( 10,714円 )	2日目
9,740円 ( 10,714円 )	2日目
8,520円 ( 9,372円 )	2日目
8,520円 ( 9,372円 )	2日目
8,520円 ( 9,372円 )	2日目
8,520円 ( 9,372円 )	2日目
9,230円 ( 10,153円 )	2日目
9,230円 ( 10,153円 )	2日目
9,230円 ( 10,153円 )	2日目
9,230円 ( 10,153円 )	2日目
9,850円 ( 10,835円 )	2日目
9,850円 ( 10,835円 )	2日目
9,850円 ( 10,835円 )	2日目
9,850円 ( 10,835円 )	2日目
11,000円 ( 12,100円 )	2日目
11,000円 ( 12,100円 )	2日目
11,000円 ( 12,100円 )	2日目
11,000円 ( 12,100円 )	2日目
9,500円 ( 10,450円 )	2日目
9,500円 ( 10,450円 )	2日目
9,500円 ( 10,450円 )	2日目
9,500円 ( 10,450円 )	2日目
10,220円 ( 11,242円 )	2日目
10,220円 ( 11,242円 )	2日目
10,220円 ( 11,242円 )	2日目
10,220円 ( 11,242円 )	2日目
11,260円 ( 12,386円 )	2日目
11,260円 ( 12,386円 )	2日目
11,260円 ( 12,386円 )	2日目
11,260円 ( 12,386円 )	2日目
12,140円 ( 13,354円 )	2日目
12,140円 ( 13,354円 )	2日目
12,140円 ( 13,354円 )	2日目
12,140円 ( 13,354円 )	2日目
10,700円 ( 11,770円 )	2日目
10,700円 ( 11,770円 )	2日目
10,700円 ( 11,770円 )	2日目
10,700円 ( 11,770円 )	2日目
11,800円 ( 12,980円 )	2日目
11,800円 ( 12,980円 )	2日目
11,800円 ( 12,980円 )	2日目
11,800円 ( 12,980円 )	2日目

...

基本情報

基本情報

独立型の筐体としても、ラック取付ユニットとしても使用できる組み立て式のケース。
【特長】
・高さが13種、幅が8種、奥行が5種の351サイズのケースシリーズです
・パネル、フレーム、側板はシルバー、黒の組合わせができます
・パネル構造ですので加工・シルク印刷・彫刻が大変しやすいケースです
・側面を前面にし、フラットなフロントパネルにする事が出来ます
・オプションのマウントブラケット、チルトスタンドの取付は穴加工をして固定して下さい
【用途】
・高級感のあるオーディオ機器へのご利用に最適です

ご注意

2025年12月に廃止予定になります。在庫なくなり次第販売終了となるため、廃止時期が早まる場合もございます。穴加工サービス設計の際はご注意ください。
代替商品につきまして確定次第お知らせいたします。
【一部商品取扱終了情報】
2025年5月31日にミスミでは受注受付終了となります。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いいたします。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

カタログ (見開き版)

商品担当おすすめ

日東工業
【穴加工対応】CH形ボックス（防塵パッキン付）
日東工業品　WEB加工始めました WEB上で設計、即注文可能 最短2日目出荷
日東工業
【穴加工対応】RA形制御盤キャビネット（水切構造、防塵・防水パッキン付）フカサ200mm
日東工業品　WEB加工始めました WEB上で設計、即注文可能 最短2日目出荷
日東工業
【穴加工対応】CF形ボックス（防水・防塵構造）
日東工業品　WEB加工始めました WEB上で設計、即注文可能 最短2日目出荷

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

【穴加工対応】SL型アルミサッシケースのレビュー

4平均満足度：4.02件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

指示計２台取り付け用

満足度：4.02016/05/17

指示計２台をコンパクトに収納できるBOXで価格も手ごろだ。ただ、オプションで角穴をあけると価格が２倍以上になるのが残念...もっと読む

2人が参考にしています。

産業機器のボックス

満足度：4.02020/12/11

毎回５台単位で購入させていただいております。短納期対応していただき助かります。１０年以上購入し続けていますが問題は特...もっと読む

0人が参考にしています。

2件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品【穴加工対応】SL型アルミサッシケース	OS型アルミサッシケース	POS型パネル脱着アルミサッシケース	【穴加工対応】アルミ固定サイズコントロールボックス（サッシタイプ） SLシリーズ	HY型縦型ヒートシンクケース	CH型コントロールボックス
メーカー	タカチ電機工業	タカチ電機工業	タカチ電機工業	ミスミ	タカチ電機工業	タカチ電機工業
通常価格	7,850円-	7,660円 -	11,550円 -	7,850円 -	10,352円 -	3,260円 -
通常出荷日	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	3日目	在庫品1日目〜	在庫品1日目〜
端子台有無	端子台無し	端子台無し	端子台無し	端子台無し	端子台無し	端子台無し
材質	アルミ	アルミ	アルミ	アルミ	アルミ	アルミ
サイズ	固定サイズ	固定サイズ	固定サイズ	固定サイズ	固定サイズ	固定サイズ
穴加工対応	Web設計対応	特注のみ対応	特注のみ対応	Web設計対応	特注のみ対応	特注のみ対応
形状	サッシ型	サッシ型	サッシ型	サッシ型	サッシ型	パネル型
