プロテクター付アルミケース AWPシリーズ
- 通常単価(税別)
- 4,933円～11,758円
- 税込単価
- 5,426円～12,934円
通常出荷日：2日目
シリコンプロテクター付で、耐衝撃性に優れたアルミケースです。【特長】・IP67の防水・防塵性能があり、...
詳細を確認- 2025年4月よりメーカー塗装業者移管に伴い、製品の色味に若干の差異が生じます。ご了承いただきますようお願い申し上げます。
未確定：候補が150型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
【仕様変更のご案内】
部材スペーサーの形状及び材質が変更となります。
変更内容の詳細はこちらをご参照くださいませ
対象商品：全型番
メーカーの在庫が無くなり次第、順次切り替えとなります。
予めご了承頂きます様、お願い致します。
部材スペーサーの形状及び材質が変更となります。
変更内容の詳細はこちらをご参照くださいませ
対象商品：全型番
メーカーの在庫が無くなり次第、順次切り替えとなります。
予めご了承頂きます様、お願い致します。
特注見積のご相談はこちら！
下記窓口へご相談ください。加工可否を含めて確認をいたします。
穴加工が必要な場合は穴加工図面をご送付ください。
推奨データ：CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
その他、インクジェット印刷やシルク印刷などの対応も特注窓口にてご相談ください。
※特注でもご対応ができない場合もございますのであらかじめご了承ください。
ミスミボックス特注見積センター：box@misumi.co.jp
下記窓口へご相談ください。加工可否を含めて確認をいたします。
穴加工が必要な場合は穴加工図面をご送付ください。
推奨データ：CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
その他、インクジェット印刷やシルク印刷などの対応も特注窓口にてご相談ください。
※特注でもご対応ができない場合もございますのであらかじめご了承ください。
ミスミボックス特注見積センター：box@misumi.co.jp

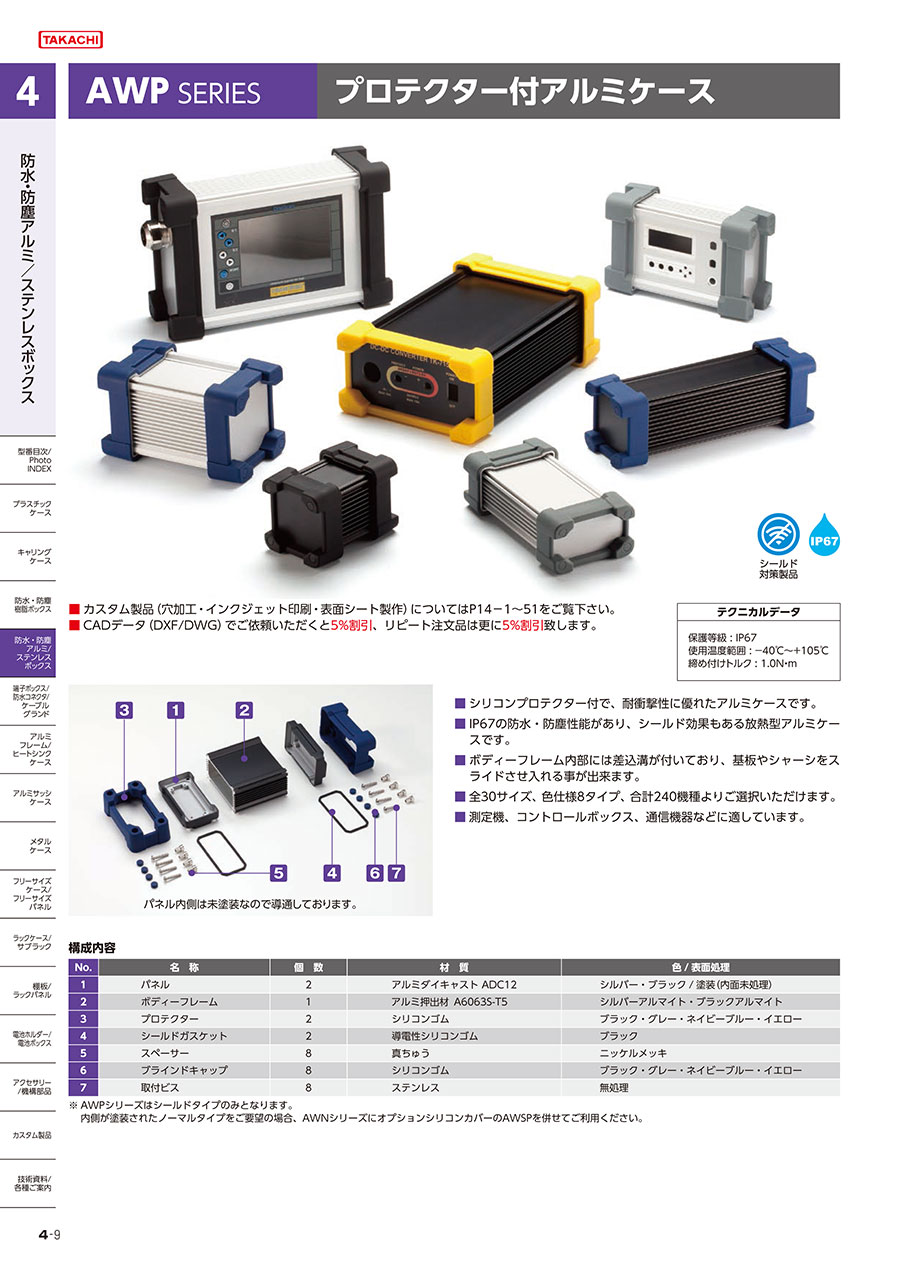

AWP型 プロテクター付 アルミケースの仕様
アルミケースの構成内容外観
- ※ パネル内側は未塗装なので導通している。
| 照番 | 名称 | 個数 | 材質 | 色/表面処理 |
|---|---|---|---|---|
| 1 | パネル | 2 | ADC12 | シルバー ・ ブラック / 塗装 ( 内面未処理 ) |
| 2 | ボディーフレーム | 1 | A6063S-T5 | シルバー・ ブラック / アルマイト |
| 3 | プロテクター | 2 | シリコン | ブラック・グレー・ネイビーブルー・イエロー |
| 4 | シールドガスケット | 2 | 導電性シリコン | ブラック |
| 5 | スペーサー | 8 | 真鍮 | ニッケルメッキ |
| 6 | ブラインドキャップ | 8 | シリコン | ブラック・グレー・ネイビーブルー・イエロー |
| 7 | 取付ビス | 8 | ステンレス | 無処理 |
- ※ AWP シリーズはシールドタイプのみとなります。内側が塗装されたノーマルタイプをご要望の場合、AWN シリーズにオプションシリコンカバーの AWSP を併せてご利用ください。
- ※ 上記以外のタイプ・型番につきましては、カタログを参照してください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,933円 ( 5,426円 ) | 2日目 |
4,933円 ( 5,426円 ) | 2日目 |
4,933円 ( 5,426円 ) | 2日目 |
4,933円 ( 5,426円 ) | 2日目 |
4,933円 ( 5,426円 ) | 2日目 |
4,933円 ( 5,426円 ) | 2日目 |
5,060円 ( 5,566円 ) | 2日目 |
5,060円 ( 5,566円 ) | 2日目 |
5,060円 ( 5,566円 ) | 2日目 |
5,060円 ( 5,566円 ) | 2日目 |
5,060円 ( 5,566円 ) | 2日目 |
5,060円 ( 5,566円 ) | 2日目 |
5,166円 ( 5,683円 ) | 2日目 |
5,166円 ( 5,683円 ) | 2日目 |
5,166円 ( 5,683円 ) | 2日目 |
5,166円 ( 5,683円 ) | 2日目 |
5,166円 ( 5,683円 ) | 2日目 |
5,166円 ( 5,683円 ) | 2日目 |
5,412円 ( 5,953円 ) | 2日目 |
5,412円 ( 5,953円 ) | 2日目 |
5,412円 ( 5,953円 ) | 2日目 |
5,412円 ( 5,953円 ) | 2日目 |
5,412円 ( 5,953円 ) | 2日目 |
5,412円 ( 5,953円 ) | 2日目 |
6,664円 ( 7,330円 ) | 2日目 |
6,664円 ( 7,330円 ) | 2日目 |
6,664円 ( 7,330円 ) | 2日目 |
6,664円 ( 7,330円 ) | 2日目 |
6,664円 ( 7,330円 ) | 2日目 |
6,664円 ( 7,330円 ) | 2日目 |
6,895円 ( 7,585円 ) | 2日目 |
6,895円 ( 7,585円 ) | 2日目 |
6,895円 ( 7,585円 ) | 2日目 |
6,895円 ( 7,585円 ) | 2日目 |
6,895円 ( 7,585円 ) | 2日目 |
6,895円 ( 7,585円 ) | 2日目 |
7,314円 ( 8,045円 ) | 2日目 |
7,314円 ( 8,045円 ) | 2日目 |
7,314円 ( 8,045円 ) | 2日目 |
7,314円 ( 8,045円 ) | 2日目 |
7,314円 ( 8,045円 ) | 2日目 |
7,314円 ( 8,045円 ) | 2日目 |
7,783円 ( 8,561円 ) | 2日目 |
7,783円 ( 8,561円 ) | 2日目 |
7,783円 ( 8,561円 ) | 2日目 |
7,783円 ( 8,561円 ) | 2日目 |
7,783円 ( 8,561円 ) | 2日目 |
7,783円 ( 8,561円 ) | 2日目 |
8,312円 ( 9,143円 ) | 2日目 |
8,312円 ( 9,143円 ) | 2日目 |
8,312円 ( 9,143円 ) | 2日目 |
8,312円 ( 9,143円 ) | 2日目 |
8,312円 ( 9,143円 ) | 2日目 |
8,312円 ( 9,143円 ) | 2日目 |
6,599円 ( 7,259円 ) | 2日目 |
6,599円 ( 7,259円 ) | 2日目 |
6,599円 ( 7,259円 ) | 2日目 |
6,599円 ( 7,259円 ) | 2日目 |
6,599円 ( 7,259円 ) | 2日目 |
6,599円 ( 7,259円 ) | 2日目 |
詳細情報
基本情報
シリコンプロテクター付で、耐衝撃性に優れたアルミケースです。
【特長】
・IP67の防水・防塵性能があり、シールド効果もある放熱型アルミケースです。
・ボディーフレーム内部には差込溝が付いており、基板やシャーシをスライドさせ入れる事が出来ます。
・全30サイズ、色仕様8タイプ、合計240機種よりご選択いただけます。
【用途】
・測定機、コントロールボックス、通信機器などに適しています。
ご注意
- 2025年4月よりメーカー塗装業者移管に伴い、製品の色味に若干の差異が生じます。ご了承いただきますようお願い申し上げます。
