タカチ電機工業

AWN型防水・防塵アルミケース

カタログ |

通常単価(税別): 2,317円～9,308円

税込単価: 2,549円～10,239円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

タカチ電機工業

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

タカチ電機工業

通常出荷日：在庫品1日目

【特長】・IP67の防水性と放熱効果を兼ね備えたアルミケースです。ノーマル型と...

端子台有無
端子台無し
材質
アルミ
サイズ
固定サイズ
穴加工対応
特注のみ対応
形状
指定なし
設置
屋内・屋外兼用
基板・中板
無
保護機能（耐環境性）
IP67
代表規格
なし

ご注意

2025年4月よりメーカー塗装業者移管に伴い、製品の色味に若干の差異が生じます。ご了承いただきますようお願い申し上げます。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が204型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

特注見積のご相談はこちら！
下記窓口へご相談ください。加工可否を含めて確認をいたします。
穴加工が必要な場合は穴加工図面をご送付ください。
　　　推奨データ：CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
　　　その他、インクジェット印刷やシルク印刷などの対応も特注窓口にてご相談ください。
　　　※特注でもご対応ができない場合もございますのであらかじめご了承ください。
ミスミボックス特注見積センター：box@misumi.co.jp

防水性と放熱効果を兼ね備えた、頑丈な防塵アルミケース

ボディーフレームはアルミ押出材、パネルはアルミダイキャスト製のケース。

AWN型防水・防塵アルミケースの構成内容

ノーマル型 Nタイプの構成内容

ノーマル型 Nタイプの構成内容。

照番	名称	個数	材質	色／表面処理
1	パネル	2	ADC12	メタリックグレー・ブラック／粉体塗装
2	ボディーフレーム	1	A6063S-T5	シルバー・ブラック／アルマイト
3	ガスケット	2	シリコン	ブラック
4	取付ビス(十字穴付)	8	ステンレス	無処理
5	ゴム足	4	ポリウレタン	ブラック

製品仕様

NGS
メタリックグレー/シルバー

NBS
ブラック/シルバー

NBB
ブラック/ブラック

シールド型 Eタイプの構成内容

シールド型 Eタイプの構成内容。

※ パネル内側は未塗装なので導通しております。

照番	名称	個数	材質	色／表面処理
1	パネル	2	ADC12	シルバー・ブラック／塗装(内面未処理)
2	ボディーフレーム	1	A6063S-T5	シルバー・ブラック／アルマイト
3	シールドガスケット	2	導電性シリコン	ブラック
4	取付ビス(十字穴付)	8	ステンレス	無処理
5	ゴム足	4	ポリウレタン	ブラック

シールド型 Eタイプの色仕様

ESS
シルバー/シルバー

EBS
ブラック/シルバー

EBB
ブラック/ブラック

この商品の機種内容

※ ご注文の際は必ず型番末尾□に色記号をつけてください。

型番	W	H	D	※熱抵抗値（℃／W）
AWN5-4-7□□□	54.6	34.6	65	11.2
AWN5-4-9□□□	54.6	34.6	85	9.18
AWN5-4-11□□□	54.6	34.6	110	7.64
AWN5-4-14□□□	54.6	34.6	135	6.63
AWN7-7-8□□□	65.8	65.8	80	4.41
AWN7-7-11□□□	65.8	65.8	110	3.5
AWN7-7-15□□□	65.8	65.8	150	2.83
AWN7-7-20□□□	65.8	65.8	200	2.33
AWN7-7-25□□□	65.8	65.8	250	2.02
AWN8-5-9□□□	80.8	45.8	90	5.97
AWN8-5-12□□□	80.8	45.8	115	5.01
AWN8-5-14□□□	80.8	45.8	140	4.37
AWN8-5-18□□□	80.8	45.8	175	3.76
AWN9-9-10□□□	86.3	86.3	100	3.1
AWN9-9-13□□□	86.3	86.3	125	2.63
AWN9-9-17□□□	86.3	86.3	170	2.12
AWN9-9-22□□□	86.3	86.3	220	1.79
AWN9-9-28□□□	86.3	86.3	275	1.54
AWN11-6-11□□□	106.3	56.3	110	4.52
AWN11-6-15□□□	106.3	56.3	150	3.62
AWN11-6-19□□□	106.3	56.3	190	3.08
AWN11-6-24□□□	106.3	56.3	240	2.64
AWN12-8-11□□□	120	71.3	105	3.6
AWN12-8-14□□□	120	71.3	140	2.93
AWN12-8-17□□□	120	71.3	179.5	2.47
AWN12-8-22□□□	120	71.3	215	2.18
AWN16-9-14□□□	156.3	81.3	135	2.64
AWN16-9-18□□□	156.3	81.3	175	2.2
AWN16-9-23□□□	156.3	81.3	225	1.86
AWN16-9-28□□□	156.3	81.3	275	1.63
AWN21-9-17□□□	206.3	81.3	170	2.3
AWN21-9-21□□□	206.3	81.3	210	1.99
AWN21-9-26□□□	206.3	81.3	260	1.72
AWN21-9-31□□□	206.3	81.3	310	1.54

AWN型防水・防塵アルミケースの機種内容。

※ 熱抵抗値算出の条件

自然空冷。
フィンが地面に垂直で温度上昇60℃の時。
押し出しがアルマイト品。
全面素子。

この商品の外観図と寸法

AWN5-4

AWN5-4の寸法図。

AWN5-4のボディフレーム断面。

※ ゴム足は任意の場所に取付できます。

型番	W	H	D
AWN5－4－7□	54.6	34.6	65
AWN5－4－9□	54.6	34.6	85
AWN5－4－11□	54.6	34.6	110
AWN5－4－14□	54.6	34.6	135

AWN5-4の寸法。

AWN7-7

AWN7-7の寸法図。

AWN7-7のボディフレーム断面。

型番	W	H	D
AWN7－7－8□	65.8	65.8	80
AWN7－7－11□	65.8	65.8	110
AWN7－7－15□	65.8	65.8	150
AWN7－7－20□	65.8	65.8	200
AWN7－7－25□	65.8	65.8	250

AWN7-7の寸法。

AWN8-5

AWN8-5の寸法図。

AWN8-5のボディフレーム断面。

型番	W	H	D
AWN8－5－9□	80.8	45.8	90
AWN8－5－12□	80.8	45.8	115
AWN8－5－14□	80.8	45.8	140
AWN8－5－18□	80.8	45.8	175

AWN8-5の寸法。

AWN9-9

AWN9-9の寸法図。

AWN9-9のボディフレーム断面。

型番	W	H	D
AWN9－9－10□	86.3	86.3	100
AWN9－9－13□	86.3	86.3	125
AWN9－9－17□	86.3	86.3	170
AWN9－9－22□	86.3	86.3	220
AWN9－9－28□	86.3	86.3	275

AWN9-9の寸法。

AWN11-6

AWN11-6の寸法図。

AWN11-6のボディフレーム断面。

型番	W	H	D
AWN11－6－11□	106.3	56.3	110
AWN11－6－15□	106.3	56.3	150
AWN11－6－19□	106.3	56.3	190
AWN11－6－24□	106.3	56.3	240

AWN11-6の寸法。

AWN12-8

AWN12-8の寸法図。

AWN12-8のボディフレーム断面。

型番	W	H	D
AWN12－8－11□	120	71.3	105
AWN12－8－14□	120	71.3	140
AWN12－8－17□	120	71.3	179.5
AWN12－8－22□	120	71.3	215

AWN12-8の寸法。

AWN16-9

AWN16-9の寸法図。

AWN16-9のボディフレーム断面。

型番	W	H	D
AWN16－9－14□	156.3	81.3	135
AWN16－9－18□	156.3	81.3	175
AWN16－9－23□	156.3	81.3	225
AWN16－9－28□	156.3	81.3	275

AWN16-9の寸法。

AWN21-9

AWN21-9の寸法図。

AWN21-9のボディフレーム断面。

型番	W	H	D
AWN21－9－17□	206.3	81.3	170
AWN21－9－21□	206.3	81.3	210
AWN21－9－26□	206.3	81.3	260
AWN21－9－31□	206.3	81.3	310

型番リスト

表示件数

型番

外形寸法W 横(幅)	外形寸法H 縦(高さ)	外形寸法D 奥行(厚み)	塗装色	RoHS?	最小発注数量

54.6	34.6	65	ブラック	10	1個
54.6	34.6	65	ブラック/シルバー	10	1個
54.6	34.6	65	シルバー	10	1個
54.6	34.6	65	ブラック	10	1個
54.6	34.6	65	ブラック/シルバー	10	1個
54.6	34.6	65	メタリックグレー/シルバー	10	1個
54.6	34.6	85	ブラック	10	1個
54.6	34.6	85	ブラック/シルバー	10	1個
54.6	34.6	85	シルバー	10	1個
54.6	34.6	85	ブラック	10	1個
54.6	34.6	85	ブラック/シルバー	10	1個
54.6	34.6	85	メタリックグレー/シルバー	10	1個
54.6	34.6	110	ブラック	10	1個
54.6	34.6	110	ブラック/シルバー	10	1個
54.6	34.6	110	シルバー	10	1個
54.6	34.6	110	ブラック	10	1個
54.6	34.6	110	ブラック/シルバー	10	1個
54.6	34.6	110	メタリックグレー/シルバー	10	1個
54.6	34.6	135	ブラック	10	1個
54.6	34.6	135	ブラック/シルバー	10	1個
54.6	34.6	135	シルバー	10	1個
54.6	34.6	135	ブラック	10	1個
54.6	34.6	135	ブラック/シルバー	10	1個
54.6	34.6	135	メタリックグレー/シルバー	10	1個
65.8	65.8	80	ブラック	10	1個
65.8	65.8	80	ブラック/シルバー	10	1個
65.8	65.8	80	シルバー	10	1個
65.8	65.8	80	ブラック	10	1個
65.8	65.8	80	ブラック/シルバー	10	1個
65.8	65.8	80	メタリックグレー/シルバー	10	1個
65.8	65.8	110	ブラック	10	1個
65.8	65.8	110	ブラック/シルバー	10	1個
65.8	65.8	110	シルバー	10	1個
65.8	65.8	110	ブラック	10	1個
65.8	65.8	110	ブラック/シルバー	10	1個
65.8	65.8	110	メタリックグレー/シルバー	10	1個
65.8	65.8	150	ブラック	10	1個
65.8	65.8	150	ブラック/シルバー	10	1個
65.8	65.8	150	シルバー	10	1個
65.8	65.8	150	ブラック	10	1個
65.8	65.8	150	ブラック/シルバー	10	1個
65.8	65.8	150	メタリックグレー/シルバー	10	1個
65.8	65.8	200	ブラック	-	1個
65.8	65.8	200	ブラック/シルバー	10	1個
65.8	65.8	200	シルバー	10	1個
65.8	65.8	200	ブラック	10	1個
65.8	65.8	200	ブラック/シルバー	10	1個
65.8	65.8	200	メタリックグレー/シルバー	10	1個
65.8	65.8	250	ブラック	10	1個
65.8	65.8	250	ブラック/シルバー	10	1個
65.8	65.8	250	シルバー	10	1個
65.8	65.8	250	ブラック	10	1個
65.8	65.8	250	ブラック/シルバー	10	1個
65.8	65.8	250	メタリックグレー/シルバー	10	1個
80.8	45.8	90	ブラック	10	1個
80.8	45.8	90	ブラック/シルバー	10	1個
80.8	45.8	90	シルバー	10	1個
80.8	45.8	90	ブラック	10	1個
80.8	45.8	90	ブラック/シルバー	10	1個
80.8	45.8	90	メタリックグレー/シルバー	10	1個

通常単価(税別) (税込単価)	通常出荷日

2,675円 ( 2,943円 )	2日目
2,317円 ( 2,549円 )	2日目
2,317円 ( 2,549円 )	2日目
2,317円 ( 2,549円 )	2日目
2,317円 ( 2,549円 )	2日目
2,317円 ( 2,549円 )	2日目
2,353円 ( 2,588円 )	2日目
2,353円 ( 2,588円 )	2日目
2,353円 ( 2,588円 )	2日目
2,353円 ( 2,588円 )	2日目
2,691円 ( 2,960円 )	2日目
2,353円 ( 2,588円 )	2日目
2,422円 ( 2,664円 )	2日目
2,422円 ( 2,664円 )	2日目
2,422円 ( 2,664円 )	2日目
2,422円 ( 2,664円 )	2日目
2,422円 ( 2,664円 )	2日目
2,422円 ( 2,664円 )	2日目
2,501円 ( 2,751円 )	2日目
2,501円 ( 2,751円 )	2日目
2,501円 ( 2,751円 )	2日目
2,501円 ( 2,751円 )	2日目
2,501円 ( 2,751円 )	2日目
2,501円 ( 2,751円 )	2日目
3,354円 ( 3,689円 )	2日目
3,354円 ( 3,689円 )	2日目
3,354円 ( 3,689円 )	2日目
3,354円 ( 3,689円 )	2日目
3,354円 ( 3,689円 )	2日目
3,354円 ( 3,689円 )	2日目
3,540円 ( 3,894円 )	2日目
3,540円 ( 3,894円 )	2日目
3,926円 ( 4,319円 )	2日目
3,540円 ( 3,894円 )	2日目
3,540円 ( 3,894円 )	2日目
3,540円 ( 3,894円 )	2日目
3,756円 ( 4,132円 )	2日目
3,756円 ( 4,132円 )	2日目
3,756円 ( 4,132円 )	2日目
3,756円 ( 4,132円 )	2日目
3,756円 ( 4,132円 )	2日目
3,756円 ( 4,132円 )	2日目
4,066円 ( 4,473円 )	2日目
4,066円 ( 4,473円 )	2日目
4,066円 ( 4,473円 )	2日目
4,066円 ( 4,473円 )	2日目
4,066円 ( 4,473円 )	2日目
4,066円 ( 4,473円 )	2日目
4,380円 ( 4,818円 )	2日目
4,380円 ( 4,818円 )	2日目
4,380円 ( 4,818円 )	2日目
4,380円 ( 4,818円 )	2日目
4,380円 ( 4,818円 )	2日目
4,380円 ( 4,818円 )	2日目
3,375円 ( 3,713円 )	2日目
3,375円 ( 3,713円 )	2日目
3,375円 ( 3,713円 )	2日目
3,375円 ( 3,713円 )	2日目
3,375円 ( 3,713円 )	2日目
3,375円 ( 3,713円 )	2日目

基本情報

基本情報

【特長】
・IP67の防水性と放熱効果を兼ね備えたアルミケースです。ノーマル型とシールド型が選択可能です。
・ボディーフレームはヒートシンク形状のアルミ押出材で、パネルはアルミダイキャスト製の為、とても頑丈な構造です。
・ボディーフレーム内部には差込溝が付いており、基板やシャーシをスライドさせ入れる事が出来ます。
・保護等級 IP67、温度範囲 -40～＋105℃、締め付けトルク 1.0N・m（10kgf・cm）。
【用途】
・測定器、電源装置、コントロールボックス、産業用カメラなどにご利用頂けます。

ご注意

2025年4月よりメーカー塗装業者移管に伴い、製品の色味に若干の差異が生じます。ご了承いただきますようお願い申し上げます。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

商品TOP

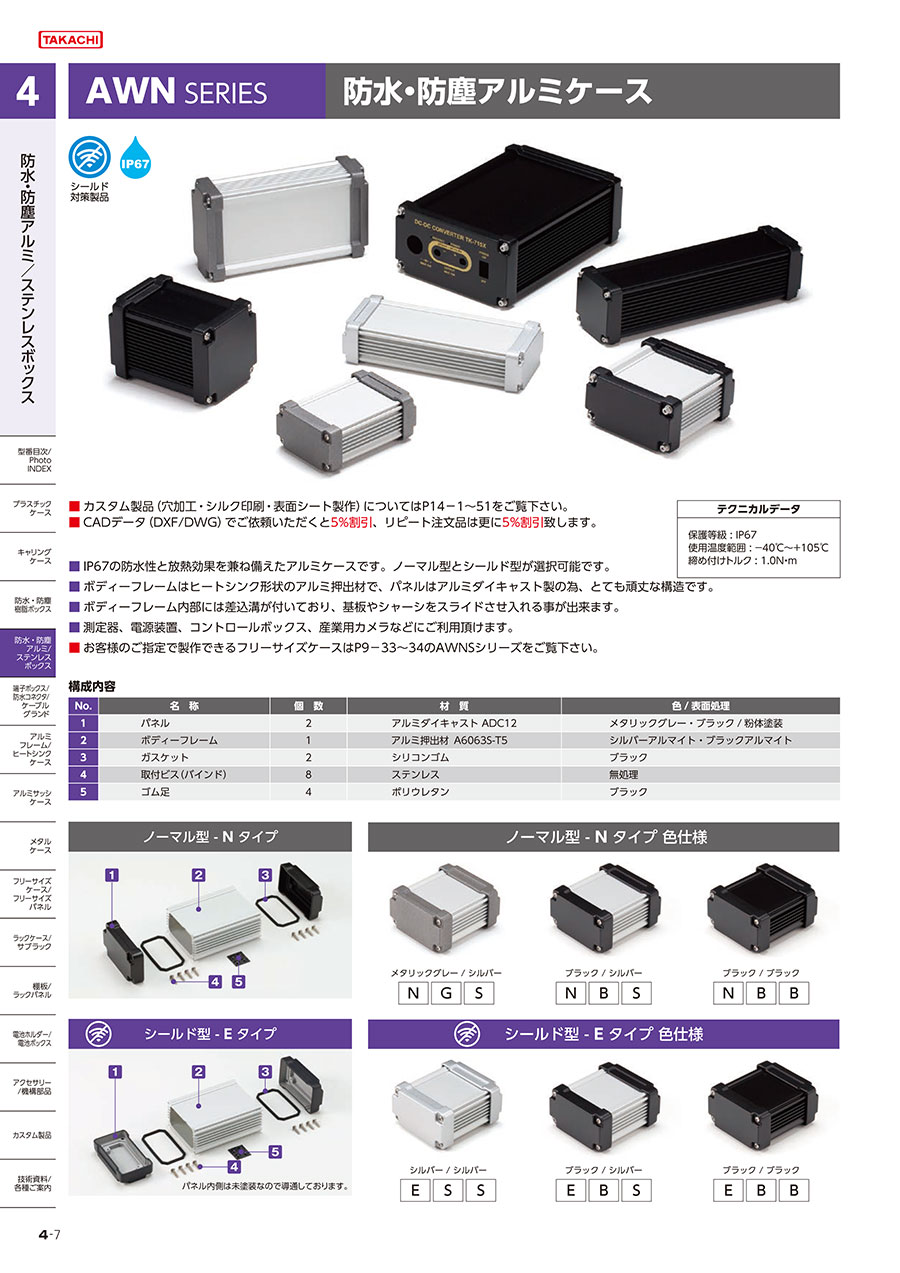

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
