渡辺電機工業

分割CT WCTF-100／200／400／600シリーズ

カタログ |

通常単価(税別): 5,038円～9,623円

税込単価: 5,542円～10,585円

通常出荷日：9日目

1次側交流大電流をWPCの入力可能とする分割CT。【特長】・結線をはずさずに取り付けが可能。・盤内のわ...

よく一緒に見られています

渡辺電機工業

通常出荷日：在庫品1日目

よく一緒に見られています

渡辺電機工業

通常出荷日：在庫品1日目

未確定：候補が8型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

結線を外さずに取り付けができる分割CT

WCTF-100/200/400/600

外形寸法図

形式	A	B	C	D	E
WCTF-100A-K	45.9	30.5	38.4	14.5	55.2
WCTF-200A-K	52.5	35.5	56.9	24.0	76.2
WCTF-400A-K	53.5	35.5	74.5	35.5	92.95
WCTF-600A-K	53.5	35.5	74.5	35.5	92.95

（単位:mm）

型式一覧

製品仕様

定格一次電流

WCTF-100A　100A
WCTF-200A　200A
WCTF-400A　400A
WCTF-600A　600A

定格周波数

50/60Hz

最大許容電流

WCTF-100A　200% 連続
WCTF-200A　150% 連続
WCTF-400A　125% 連続
WCTF-600A　130% 連続

比誤差

±1%（定格100%）
±1.2%（定格10%）

最高電圧

低圧用　600V 以下（被覆電線）
裸線の場合はAC300V 以下

耐電圧

出力端子と外装ケース間 AC2,200V 1分間

絶縁抵抗

出力端子と外装ケース間 500V メガにて100MΩ以上

出力保護

7.5V クランプ素子

質量

WCTF-100A　約85g
WCTF-200A　約190g
WCTF-400A　約310g
WCTF-600A　約360g

出力リード

WCTF-□□□A‒K のみケーブル付属（WCTF-TC-00）

使用温度範囲

-20～+55℃、80%RH以下・結露のないこと

出力端子

M3 取付ネジ（締付トルク　5.0 ～6.0kgf・cm）

取付方法

屋内組み込み、固定は結束バンドなど

付属品

付属ケーブル（WCTF-TC-00）

WCTF‒□□□A‒K用 CT取り出しケーブル（単位:mm）

ケーブル長:90mm

※WCTF‒□□□A‒K 1台に対し、本ケーブルを1本追加して出荷致します。

型番リスト

表示件数

型番

対応機種	分類	最小発注数量

WPC/WTM	定格1次電流100A用	1個
WLD	定格1次電流100A用	1個
WPC/WTM	定格1次電流200A用	1個
WLD	定格1次電流200A用	1個
WPC/WTM	定格1次電流400A用	1個
WLD	定格1次電流400A用	1個
WPC/WTM	定格1次電流600A用	1個
WLD	定格1次電流600A用	1個

通常単価(税別) (税込単価)	通常出荷日

5,038円 ( 5,542円 )	9日目
5,038円 ( 5,542円 )	9日目
6,855円 ( 7,541円 )	9日目
6,855円 ( 7,541円 )	9日目
8,701円 ( 9,571円 )	9日目
8,701円 ( 9,571円 )	9日目
9,623円 ( 10,585円 )	9日目
9,623円 ( 10,585円 )	9日目

詳細情報

基本情報

基本情報

1次側交流大電流をWPCの入力可能とする分割CT。
【特長】
・結線をはずさずに取り付けが可能。
・盤内のわずかなスペースにも設置できる。
・新設・既設にかかわらず、大幅な工数削減を可能に。
・活線取付が可能な分割形。
・ワンタッチ取付け可能。
・2次側開放時の保護回路を内蔵。
【用途】
・WPCと組み合わせて使用する専用タイプの分割CT。

カタログ

商品TOP

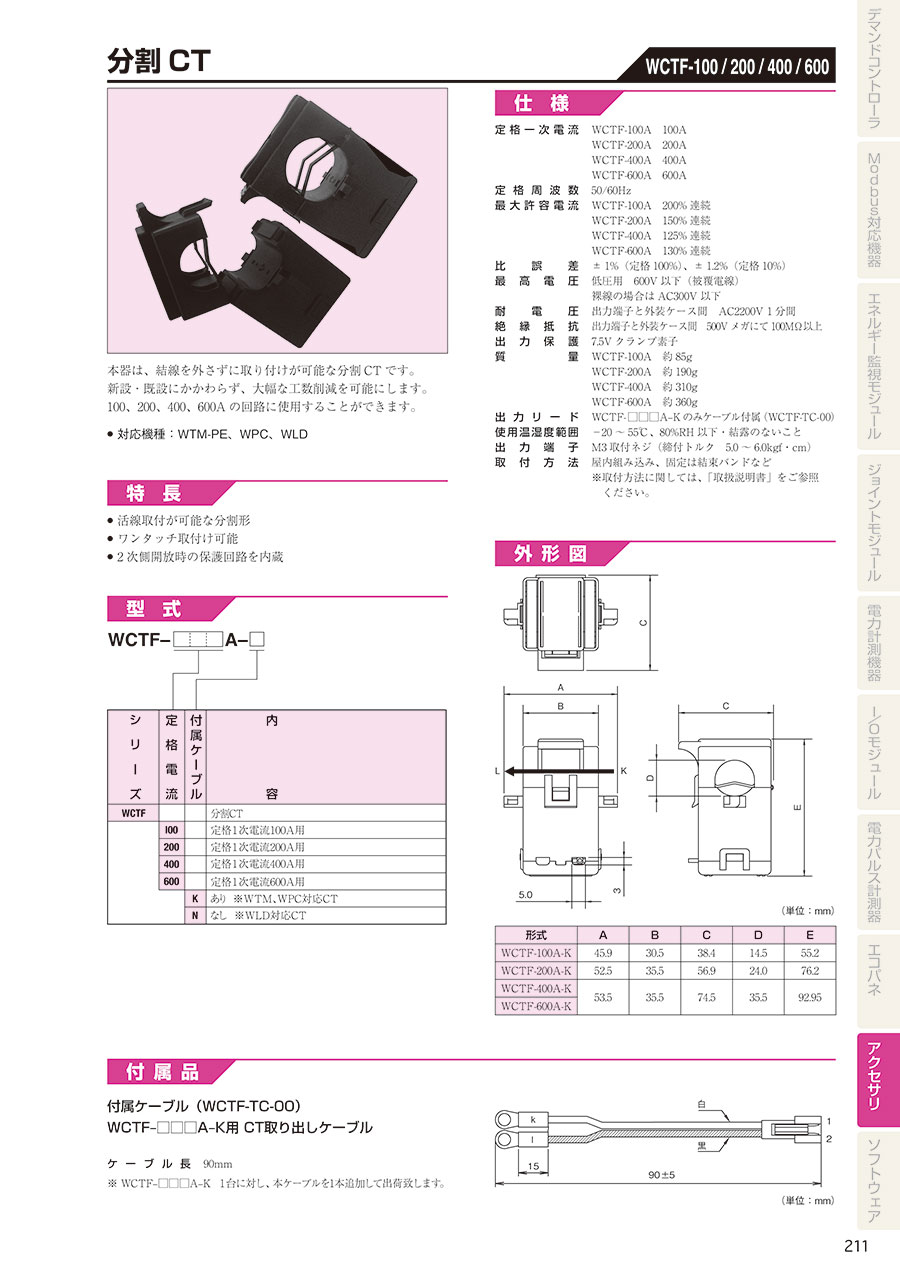

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
