イオナイザ ZJ-FW
- 通常単価(税別)
- 4,959円～93,494円
- 税込単価
- 5,455円～102,843円
スリムで軽量、選べる3つのタイプで優れた設置性を発揮するイオナイザ。【特長】・狭い作業台や高所にも簡単...
詳細を確認- 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様

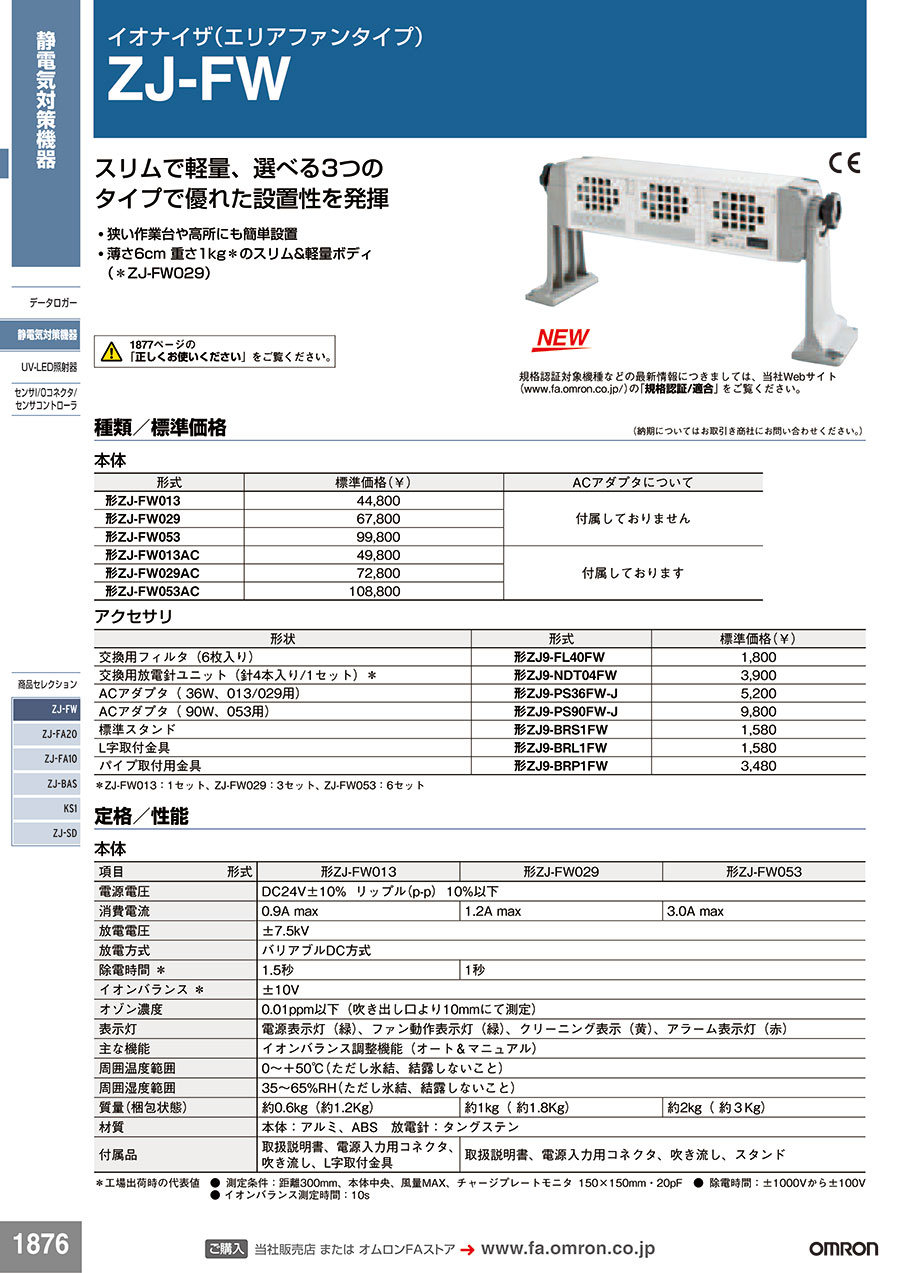

イオナイザ（エリアファンタイプ） ZJ-FWの外観
ZJ-FW013の寸法図 単位：mm
ZJ-FW013の可動回転範囲 単位：mm
ZJ-FW029／053の寸法図 単位：mm
ZJ-FW029／053の可動回転範囲 単位：mm
| 形式 | 寸法 | |||
|---|---|---|---|---|
| A | B | C | D | |
| 形ZJ-FW029 | 345.4 | 336.4 | 290 | 360.4 |
| 形ZJ-FW053 | 585.4 | 576.4 | 530 | 600.4 |
種類
| ACアダプタ | 本体サイズ | 形式 |
|---|---|---|
| 付属なし | 130mm | 形ZJ-FW013 |
| 290mm | 形ZJ-FW029 | |
| 530mm | 形ZJ-FW053 | |
| 付属あり | 290mm | 形ZJ-FW029AC |
| 530mm | 形ZJ-FW053AC |
定格／性能
| 項目 形式 | 形ZJ-FW013 | 形ZJ-FW029 | 形ZJ-FW053 |
|---|---|---|---|
| 電源電圧 | DC24V±10% リップル（p-p） 10%以下 | ||
| 消費電流 | 0.9A max | 1.2A max | 3.0A max |
| 放電電圧 | ±7.5kV | ||
| 放電方式 | バリアブルDC方式 | ||
| 除電時間* | 1.5秒 | 1秒 | |
| イオンバランス* | ±10V | ||
| オゾン濃度 | 0.01ppm以下（吹き出し口より50mmにて測定） | ||
| 表示灯 | 電源表示灯（緑）、ファン動作表示灯（緑）、クリーニング表示灯（黄）、アラーム表示灯（赤） | ||
| 主な機能 | イオンバランス調整機能（オート＆マニュアル） | ||
| 外部出力 （クリーニング・アラーム出力専用） | フォトMOSリレー出力（NPN、PNP両対応） ・印可電圧DC30V以下、負荷電流100mA以下 ・残留電圧1V以下 | ||
| 除電停止入力 | 無電圧接点入力 ・ON時：0V短縮 ・OFF時：開放（漏れ電流0.1mA以下） | ||
| 周囲温度範囲 | 0～+50℃（ただし氷結、結露しないこと） | ||
| 周囲湿度範囲 | 35～65%RH（ただし氷結、結露しないこと） | ||
| 質量（梱包状態） | 約0.6kg（約1.2Kg） | 約1kg（約1.8Kg） | 約2kg（約3Kg） |
| 材質 | 本体：アルミ、ABS 放電針：タングステン | ||
| 付属品 | 取扱説明書、電源コネクタ、吹き流し、L字取付金具 | 取扱説明書、電源コネクタ、吹き流し、標準スタンド | |
*工場出荷時の代表値
- 測定条件：距離300mm、本体中央、風量MAX、チャージプレートモニタ 150×150mm・20pF
- 除電時間：±1,000Vから±100V
- イオンバランス測定時間：10s
入出力回路
除電停止入力
除電停止入力信号をONにすると、放電とファンが停止する。また、外部出力がOFF（オープン）となる。
外部出力
正常運転時はON（クローズ）。除電停止入力時、異常時、クリーニング時、フロントカバー開放時に、OFF（オープン）となる。
入出力論理
特性データ（参考値）
風速-除電時間特性
測定条件
設置距離：300mm
除電時間：±1,000V→±100V
プレートモニタ：150×150mm、20pF
除電領域-除電時間特性 ZJ-FW013
測定条件
風量：MAX
除電時間：±1,000V→±100V
プレートモニタ：150×150mm、20pF
※上記以外の仕様につきましては、カタログをご参照ください。
詳細情報
基本情報
スリムで軽量、選べる3つのタイプで優れた設置性を発揮するイオナイザ。
【特長】
・狭い作業台や高所にも簡単設置。
・薄さ6cm重さ1kgのスリム&軽量ボディ（形ZJ-FW029）。
【用途】
・アクセサリにより設置方法を変えられるエリアファンタイプのイオナイザ。
・ライン除電などで使用される。
ご注意
- 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
