零相電圧検出装置 形VOC-1MS2
- 種類
- その他
- 製品種類
- セット
- 備考
- セット内容：零相電圧検出用コンデンサ（形VOC-1M）、零相電圧検出用コンデンサキャップ、零相電圧変換器（形K3P-M）、ケーブル 1m
閲覧中の商品と併せてご検討ください
VOC-1MS2 (VOC K3P CAP CABLE)の仕様・寸法情報
商品情報
零相電圧検出装置 形VOC-1MS2の仕様
| セット形式 | 関連機器 | 適合機種 |
|---|---|---|
| 形VOC-1MS2 | ・零相電圧検出用コンデンサ（形VOC-1M） ・零相電圧検出用コンデンサキャップ ・零相電圧変換器（形K3P-M） ・ケーブル 1m | 形K2DG-AV1 形K2GS-H 形K2GS-B 形K2GV-C 形K2ZC-K2GS-N 形K2ZC-K2GV-NC |
製品仕様
| 定格電圧 | AC6,600V |
|---|---|
| 定格周波数 | 50／60Hz |
| 定格容量 | 250pF |
| 絶縁階級 | 6号A（JEC1201） |
| 耐電圧 | 高圧端子と取りつけ端子間 AC22,000V 1min 低圧端子と取りつけ端子間 AC2,000V 1min |
| 絶縁抵抗 | DC1,000Vメガにて 高圧端子と取りつけ端子間 1,000MΩ以上 |
| 雷インパルス耐電圧 | 1.2/50μs波 高圧端子と取りつけ端子間 波高値 65,000V |
| 使用周囲温度 | -20～+60℃ |
| 使用状態 | 屋内（気中） |
| 質量 | 約550g（1ヶ当り） |
外形図
（単位：mm）
零相電圧検出用コンデンサの寸法図
（単位：mm）
取りつけ穴加工寸法図
（単位：mm）
防じんキャップ寸法図
外部接続例
零相電圧検出用コンデンサの外部接続例
*付属ケーブル1mは、マイクロホン用ビニールコードMVVS 1.25mm21芯シールド線を使用しています。
製品仕様
| 定格周波数 | 50／60Hz（端子上の短絡板の切り替えにより選択） |
|---|---|
| 定格出力電圧 | AC7.6V（6,600V系完全地絡時） |
| 耐電圧 | 出力端子一括とケース間 AC2,000V 1min |
| 絶縁抵抗 | DC1,000Vメガにて 出力端子一括とケース間 10MΩ以上 |
| 使用周囲温度 | -20～+60℃ |
| 使用状態 | 屋内（気中） |
| 質量 | 約600g |
零相電圧変換器の内部接続図
零相電圧変換器の端子配置
外形図
（単位：mm）
零相電圧変換器の寸法図
（単位：mm）
取りつけ穴加工寸法図
注意・禁止事項
- ※ 形VOC-1M（零相電圧検出用コンデンサ）と形K3P-M（零相電圧変換器）にはランクが指定されております。それぞれランクを合わせた状態にてご使用ください。
- ※ ランクは、形VOC-1Mの側面、形K3P-Mは銘版上に記載しています。（ランクにはAランクからKランクまであります）
詳細情報
基本情報

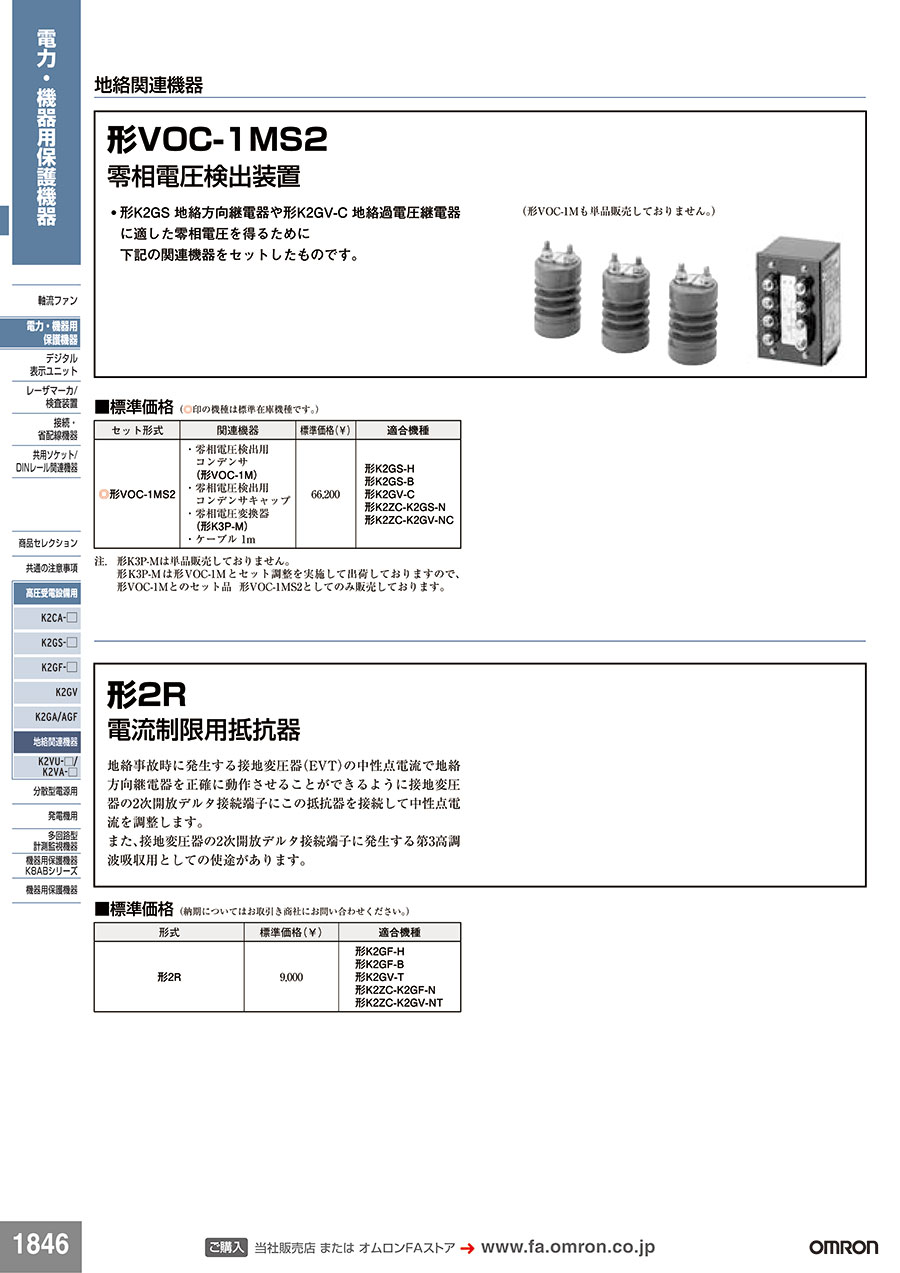

零相電圧検出用コンデンサと零相電圧変換器のセットコントローラ。
【特長】
・K2GS地絡方向継電器やK2GV-C地絡過電圧継電器に適した零相電圧を得るためのもの
・地絡関連機器
・零相電圧検出用コンデンサ：屋内用碍子形、三相分割形
・零相電圧検出用コンデンサ：零相電圧を得るためのコンデンサ
・零相電圧検出用コンデンサ：各相1個ずつ設置できるよう3個に分割
・零相電圧検出用コンデンサ：キュービクル内のアングルのポスト碍子と同じように使用。省スペースに貢献
・零相電圧変換器：継電器に適した零相電圧を得るための変換器
・零相電圧変換器：1次側と2次側の間は絶縁されているので安全
カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。商品担当おすすめ
オムロン
漏液検知帯/ポイントセンサ/接続端子台/ターミネータ F03シリーズ
漏液検知帯／ポイントセンサ、F03-16PE／16PT／15／16PS、オプション品です。交流検出方式により、電触による電極の劣化を防止します。
よくあるご質問（FAQ）
但し、3300V用の零相電圧検出装置（ZPD）はご用意しておりません。
6,600V用の零相電圧検出装置形VOC-1MS2をお使いください。
