電圧検出・アラーム用途に最適なボルティジ・センサ。タイマ機能つきを新たにシリー...

種類
ボルティジ・センサ

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が19型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

ボルティジ・センサ SDVの仕様

SDV-F□□／-FH□Tの外形図

SDV-F□□／-FH□Tの寸法図単位：mm

SDV-Fに接続ソケット 8PFA1（別売）を装着した時の寸法図単位：mm

SDV-Fに接続ソケット PL08（別売）を装着した時の寸法図単位：mm

SDV-D□□の外形図

SDV-D□□の寸法図単位：mm

SDV-Dに接続ソケット 14PFA（別売）を装着した時の寸法図単位：mm

SDV-Dに接続ソケット PL15（別売）を装着した時の寸法図単位：mm

安全規格UL、CSA取得。（形SDV-F）

種類単動作形

過電圧検出または不足電圧検出（スイッチによる切り換え）

形式	項目
	入力	動作値整定範囲		復帰値整定範囲	制御電源
	入力	全体値	各レンジ値	復帰値整定範囲	制御電源
形SDV-FL	直流専用	4～240mV	4～12mV、10～30mV、20～60mV 40～120mV、80～240mV	2～30%	*2 DC24V DC48V DC100／110V DC125V AC100／110V AC200／220V （50／60Hz）
形SDV-FM	直流および交流用（スイッチによる切換）	0.2～12V	0.2～0.6V、0.5～1.5V 1～3V、2～6V、4～12V
形SDV-FH 形SDV-FH□T	直流および交流用（スイッチによる切換）	10～300V	10～30V、25～75V 50～150V、100～300V

*2. DC電源の場合の脈動率は5%以下です。

種類 2重動作形

過電圧および不足電圧検出

形式	項目
	入力	動作値整定範囲			復帰値	制御電源
	入力	中心電圧整定値の全体値	中心電圧整定値	不感帯整定値	復帰値	制御電源
形SDV-DH	直流および交流用（スイッチによる切換）	10～300V	10～30V	1～5V	過電圧側（動作値）－（不感帯×2/3）以上不足電圧側（動作値）＋（不感帯×2/3）以下各々固定	*2 DC24V DC48V DC100／110V DC125V AC100／110V AC200／220V （50／60Hz）
			25～75V	2.5～12.5V
			50～150V	5～25V
			100～300V	10～50V

*2. DC電源の場合の脈動率は5%以下です。

定格

形式	項目
形式	連続耐過入力電圧	入力インピーダンス*1	制御出力	消費電力	使用周囲温度	制御電源
形SDV-FL□	DC±10V	1kΩ	1c 定格負荷 AC220V 5A（cosφ=1） DC24V 5A（cosφ=1） AC220V 2A（cosφ=0.4） DC24V 2A（L/R=7ms）定格通電電流 5A 接点電圧の最大値 AC250V、DC125V 接点電流の最大値 5A 開閉容量の最大値 1,100VA（cosφ=1） 120W（cosφ=1） 440VA（cosφ=0.4） 48W（L/R=7ms）	直流制御電源 5W以下交流制御電源 5VA以下	-10～+55℃ （ただし、氷結しないこと）	*2 DC24V DC48V DC100／110V DC125V DC電源変動範囲 80～130% AC100／110V AC200／220V （50／60Hz） AC電源変動範囲 85～110%
形SDV-FM□	DC±150V AC150V	50kΩ
形SDV-FH□ 形SDV-FH□T	DC±350V（DC±500V 1min） AC350V（AC500V 1min）	2,500kΩ
形SDV-DH□	DC±350V（DC±500V 1min） AC350V（AC500V 1min）	2,500kΩ	過電圧および不足電圧ともに 1a、1b 定格負荷 AC220V 5A（cosφ=1） DC24V 5A（cosφ=1） AC220V 5A（cosφ=0.4） DC24V 5A（L/R=7ms）定格通電電流 5A 接点電圧の最大値 AC250V、DC125V 接点電流の最大値 5A 開閉容量の最大値 1,100VA（cosφ=1） 120W（cosφ=1） 440VA（cosφ=0.4） 48W（L/R=7ms）

*1. 入力インピーダンスは基準値ですので、実測値とは多少異なります。
*2. DC電源の場合の脈動率は5%以下です。

性能本体

項目		形式
項目		形SDV-F□□	形SDV-FH□T	形SDV-D□□
整定誤差		動作値±2%、復帰値±7%（整定値に対する割合）		中心電圧±2%、不感帯±1%
動作時間		0.5s以下（過電圧整定の場合：動作値の80%→120%変化時、不足電圧整定の場合：動作値の120%→80%変化時）
温度の影響		動作値（1）±2%（2）±4%		中心電圧、不感帯（1）±2% （2）±4%
温度の影響		（1）0～+40℃ （2）-10～+55℃（ただし、形SDV-FLの4～12mVレンジ時（1）±4% （2）±8%）
制御電源の影響		動作値±1%		中心電圧、不感帯±1%
制御電源の影響		DC電源変動範囲：80～130% AC電源変動範囲：85～110%
周波数の影響		動作値±1%		中心電圧、不感帯±1%
周波数の影響		交流入力時、20～500Hz変化の場合（入力側）
波形の影響		動作値±3%		中心電圧、不感帯±3%
波形の影響		商用周波単相全波入力印加の場合（直流入力レンジ）
絶縁抵抗		DC500Vメガにて、10MΩ以上（電気回路一括と外箱間、入力端子と電源端子間）
耐電圧		AC2,000V 1min（電気回路一括と外箱間、入力端子と電源端子間）_x000D_
雷インパルス耐電圧		±1.2×50μs 4,500V（電気回路一括と外箱間）±1.2×50μs 3,000V（電源端子間）
耐振動	耐久	10～25Hz 複振幅2mm（最大19.6m/s²まで）3方向 2h
耐振動	誤動作	16.7Hz 複振幅1mm 3方向 10min
耐衝撃	耐久	294m/s²
耐衝撃	誤動作	98m/s²
質量		約290g	約350g	約310g

性能タイマ部

項目	形式
項目	形SDV-FH□T
タイマ設定時間	0.5～30s *
動作時間のばらつき	±5%以下（最大目盛時間に対する割合）
セット誤差	±15%以下（常温で最大目盛時間に対する割合）
リセット時間	5s以上
温度の影響	±10%以下（使用温度範囲にて最大目盛時間に対する割合）
動作モード	オンディレー／オフディレー／電源起動ロックタイマ（ディップスイッチにより各モード1つを選択）

*動作モードにて電源起動ロックタイマに設定した場合、最小時間は約1秒となります。

動作

過電圧検出

不足電圧検出

※上記以外の仕様につきましては、カタログをご参照ください。

型番リスト

表示件数

型番

製品種類

検出機能

電源電圧

(V)

動作値整定範囲

タイマ機能

RoHS?

最小発注数量

本体（2重動作形）	過電圧および不足電圧検出	DC24	10～300V（AC/DC入力共用）	なし	10	1個
本体（2重動作形）	過電圧および不足電圧検出	DC100/110	10～300V（AC/DC入力共用）	なし	10	1個
本体（2重動作形）	過電圧および不足電圧検出	AC200/220	10～300V（AC/DC入力共用）	なし	10	1個
本体（単動作形）	過電圧または不足電圧検出	DC24	10～300V（AC/DC入力共用）	なし	10	1個
本体（単動作形）	過電圧または不足電圧検出	DC24	10～300V（AC/DC入力共用）	付	10	1個
本体（単動作形）	過電圧または不足電圧検出	DC48	10～300V（AC/DC入力共用）	なし	10	1個
本体（単動作形）	過電圧または不足電圧検出	DC100/110	10～300V（AC/DC入力共用）	なし	10	1個
本体（単動作形）	過電圧または不足電圧検出	DC100/110	10～300V（AC/DC入力共用）	付	10	1個
本体（単動作形）	過電圧または不足電圧検出	DC125	10～300V（AC/DC入力共用）	なし	10	1個
本体（単動作形）	過電圧または不足電圧検出	AC100/110	10～300V（AC/DC入力共用）	なし	-	1個
本体（単動作形）	過電圧または不足電圧検出	AC100/110	10～300V（AC/DC入力共用）	付	10	1個
本体（単動作形）	過電圧または不足電圧検出	AC200/220	10～300V（AC/DC入力共用）	なし	10	1個
本体（単動作形）	過電圧または不足電圧検出	AC200/220	10～300V（AC/DC入力共用）	付	10	1個
本体（単動作形）	過電圧または不足電圧検出	DC100/110	4～240mV（DC入力専用）	なし	10	1個
本体（単動作形）	過電圧または不足電圧検出	AC100/110	4～240mV（DC入力専用）	なし	10	1個
本体（単動作形）	過電圧または不足電圧検出	AC200/220	4～240mV（DC入力専用）	なし	10	1個
本体（単動作形）	過電圧または不足電圧検出	DC24	0.2～12V（AC/DC入力共用）	なし	10	1個
本体（単動作形）	過電圧または不足電圧検出	DC100/110	0.2～12V（AC/DC入力共用）	なし	10	1個
本体（単動作形）	過電圧または不足電圧検出	AC200/220	0.2～12V（AC/DC入力共用）	なし	10	1個

通常単価(税別) (税込単価)	通常出荷日

30,950円 ( 34,045円 )	1日目
27,855円 ( 30,641円 )	1日目
27,952円 ( 30,747円 )	1日目
23,332円 ( 25,665円 )	1日目
26,711円 ( 29,382円 )	1日目
19,169円 ( 21,086円 )	1日目
20,999円 ( 23,099円 )	1日目
26,711円 ( 29,382円 )	1日目
25,617円 ( 28,179円 )	1日目
22,226円 ( 24,449円 )	1日目
26,711円 ( 29,382円 )	1日目
23,439円 ( 25,783円 )	1日目
24,040円 ( 26,444円 )	1日目
21,095円 ( 23,205円 )	1日目
23,439円 ( 25,783円 )	1日目
21,095円 ( 23,205円 )	1日目
23,439円 ( 25,783円 )	1日目
21,299円 ( 23,429円 )	1日目
23,439円 ( 25,783円 )	1日目

詳細情報

基本情報

基本情報

電圧検出・アラーム用途に最適なボルティジ・センサ。
タイマ機能つきを新たにシリーズ追加。
【特長】
・分流器形SDV-SHとの組み合わせにより過電流、不足電流も検出可能
・交流電圧、直流電圧用（形SDV-F、-Dいずれもスイッチにて切り換え）
・直流微小入力専用品（形SDV-FL）には直流の極性ありと極性なしに切り換え可能
・復帰値整定範囲がさらに広く整定可能（2～30％形SDV-F）
・動作点検に便利な動作表示用発光ダイオードを装備（SDV-F、-D）
【用途】
・過電圧検出及び不足電圧検出にモーター保護等に使用される

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

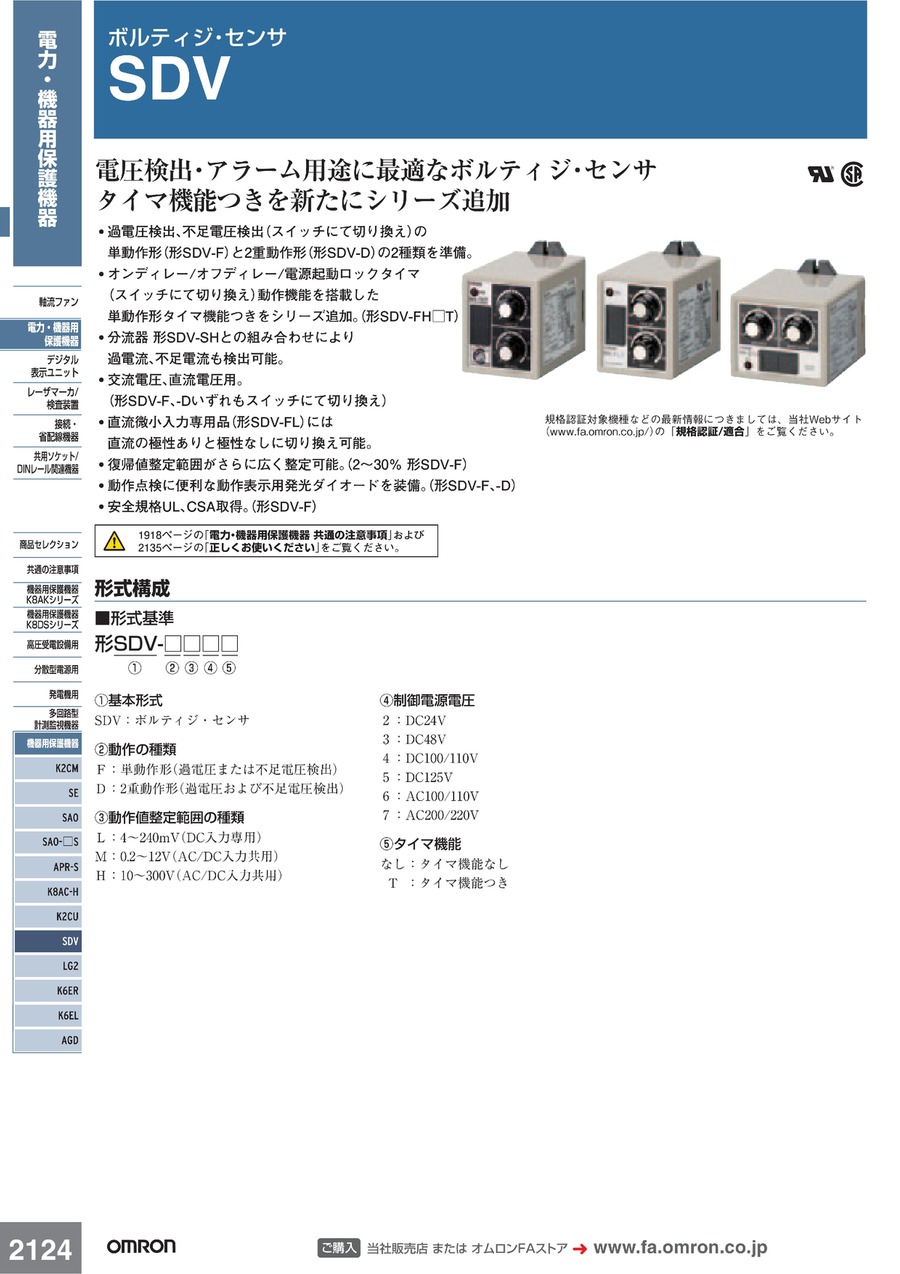

カタログ
