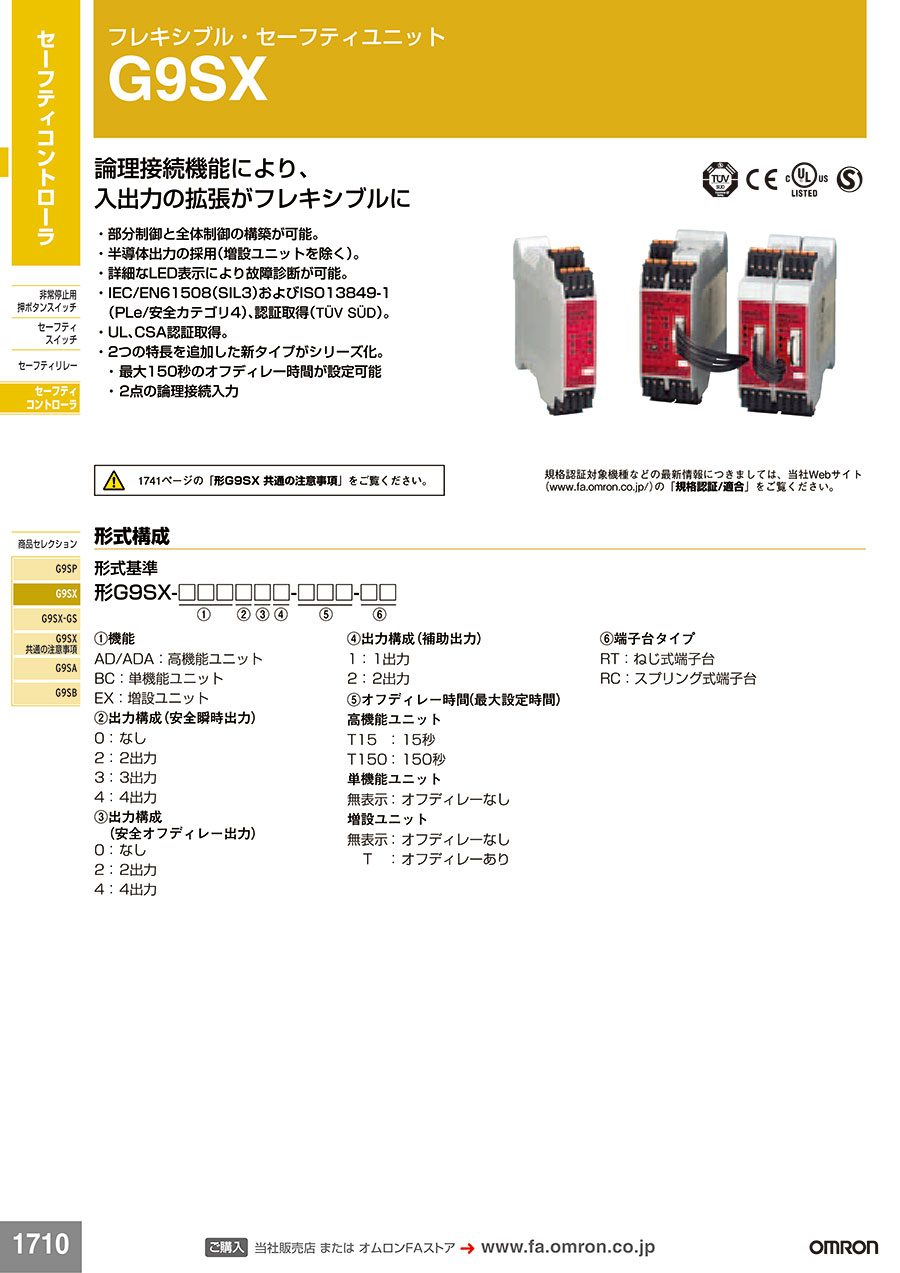

フレキシブル・セーフティユニット G9SX

フレキシブル・セーフティユニット G9SXの仕様

G9SX-AD322-□の外形図

G9SX-AD322-□の寸法図 単位：mm

*平均寸法です。

G9SX-AD322-□の寸法図 単位：mm

注1.上図は、-RCタイプの図となっています。
注2.-RCタイプの場合となります。

G9SX-AD322-□の端子配置図

G9SX-ADA222-□の外形図

G9SX-ADA222-□の寸法図 単位：mm

*平均寸法です。

G9SX-ADA222-□の寸法図 単位：mm

注1.上図は、-RCタイプの図となっています。
注2.-RCタイプの場合となります。

G9SX-ADA222-□の端子配置図

高機能ユニット 種類

• *1. オフディレー時間は、16段階で可変です。次の時間が設定できます。
  T15：0秒、0.2秒、0.3秒、0.4秒、0.5秒、0.6秒、0.7秒、1秒、1.5秒、2秒、3秒、4秒、5秒、7秒、10秒、15秒
• *2. オフディレー出力は、ディレー時間を0秒に設定することにより瞬時出力としてのご使用が可能です。
• *3. PチャネルMOS-FET出力
• *4. PNPトランジスタ出力

性能

• *1. 複数台のユニットを論理接続した場合には、各ユニットの動作時間／応答時間が加算されます。
• *2. 他の条件が揃った状態で、安全入力がOFF→ONしたときの動作時間をあらわします。
• *3. 他の条件が揃った状態で、論理接続入力がOFF→ONしたときの動作時間をあらわします。
• *4. 形G9SX-□-RT（ねじ式端子台タイプ）の場合。

内部接続図

G9SX-AD322-□（高機能ユニット）

G9SX-ADA222-□（高機能ユニット）

• *1. 内部電源回路は絶縁されていません。
• *2. 論理接続入力は絶縁されています。
• *3. S14～S54の出力部は、内部回路で2重化されています。

• ※ 上記以外の仕様につきましては、カタログをご参照ください。
