オムロン

サイクルコントロールユニット G32A

カタログ |

数量スライド割引
当日出荷可能

通常単価(税別): 4,296円～12,947円

税込単価: 4,726円～14,242円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

SSRと組み合わせて高精度な温度制御を可能にするユニット。【特長】・サイクル制...

ご注意

商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。

未確定：候補が2型番あります。

商品情報
型番リスト
詳細情報

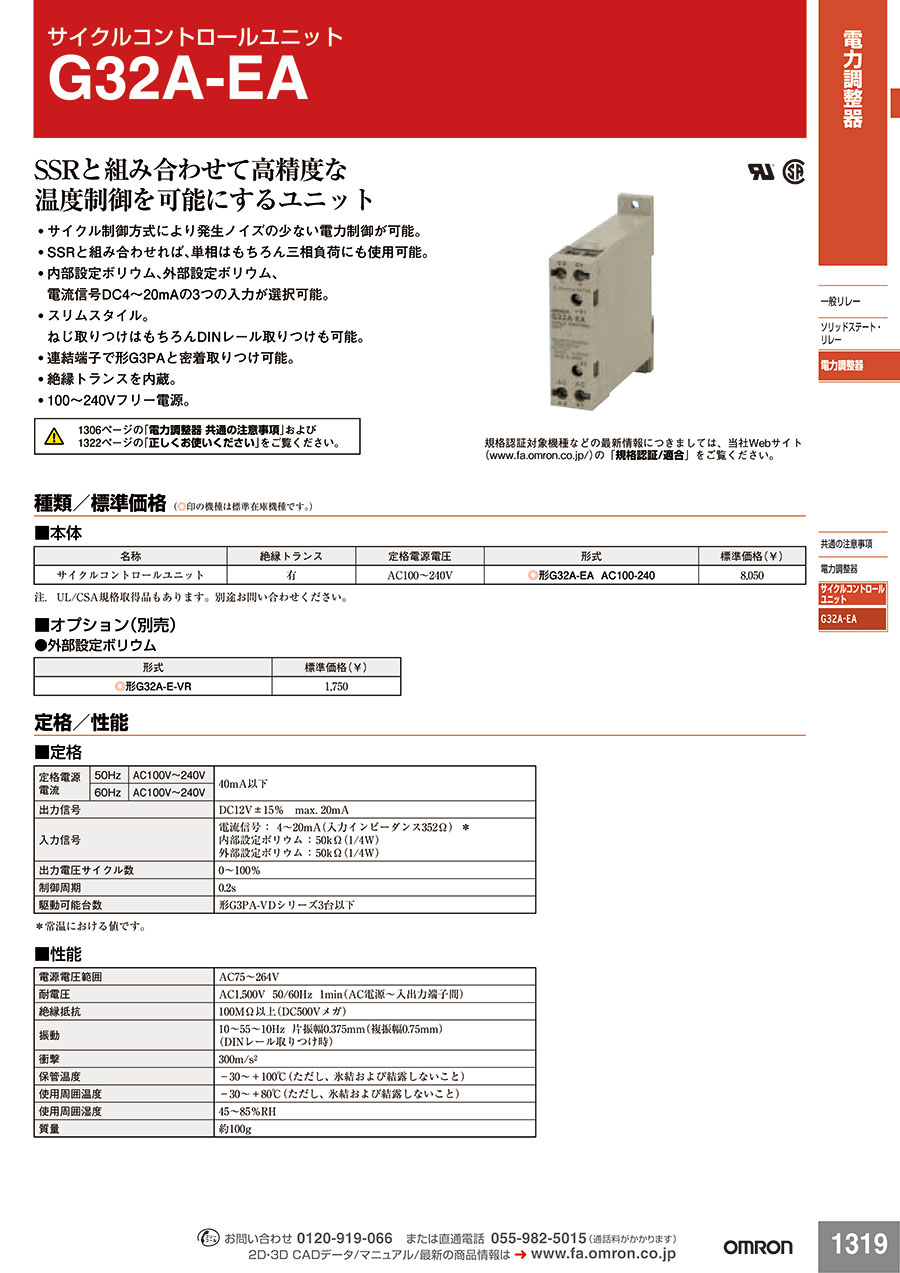

カタログ

商品情報

サイクルコントロールユニットの仕様

G32A-EA AC100-240の外観

G32A-EAの外形図

G32A-EAの外形寸法図1 単位：mm

G32A-EAの外形寸法図2 単位：mm
注. 端子カバーなしの状態

G32A-EAの外形寸法図3 単位：mm
注. 端子カバー装着の状態

G32A-EAの外形寸法図4 単位：mm

G32A-EAの取りつけ穴加工寸法図単位：mm

G32A-EAの端子配置／内部接続図

特長

絶縁トランスを内蔵
100～240Vフリー電源

定格電源電流	60Hz	AC100V～240V	40mA以下
定格電源電流	50Hz	AC100V～240V	40mA以下
出力信号			DC12V±15%　max.20mA
入力信号			電流信号：4～20mA（入力インピーダンス352Ω） * 内部設定ボリウム：50kΩ（1/4W）外部設定ボリウム：50kΩ（1/4W）
出力電圧サイクル数			0～100%
制御周期			0.2s
駆動可能台数			形G3PA-VDシリーズ3台以下

*常温における値です。

電源電圧範囲	AC75～264V
耐電圧	AC1,500V 50/60Hz 1min（AC電源～入出力端子間）
絶縁抵抗	100MΩ以上（DC500Vメガ）
振動	10～55～10Hz 片振幅0.375mm（複振幅0.75mm）（DINレール取りつけ時）
衝撃	300m/s²
保管温度	-30～+100℃（ただし、氷結および結露しないこと）
使用周囲温度	-30～+80℃（ただし、氷結および結露しないこと）
使用周囲湿度	45～85%RH
質量	約100g

※ 上記以外の仕様につきましては、カタログをご参照ください。

型番リスト

表示件数

型番

G32A-E-VR

G32A-EA AC100-240

種類

製品種類

電源電圧

(V)

端子台タイプ

仕様

備考

RoHS?

最小発注数量

その他	外部設定ボリウム	-	-	-	-	-	1個
サイクルコントロール	サイクルコントロールユニット	AC100～240	ねじ端子	UL、CSA、CE規格認定	絶縁トランス有	10	1個

通常単価(税別) (税込単価)	通常出荷日

4,296円 ( 4,726円 )	在庫品1日目当日出荷可能
12,947円 ( 14,242円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

SSRと組み合わせて高精度な温度制御を可能にするユニット。
【特長】
・サイクル制御方式により発生ノイズの少ない電力制御が可能
・SSRと組み合わせれば、単相はもちろん三相負荷にも使用可能
・内部設定ボリウム、外部設定ボリウム、電流信号DC4～20mAの3つの入力が選択可能
・スリムスタイル。ねじ取りつけはもちろんDINレール取りつけも可能
・連結端子で形G3PAと密着取りつけ可能
・絶縁トランスを内蔵
・100～240Vフリー電源
【用途】
・温度制御でサイクル制御を行う際に使用

ご注意

商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

オムロン
フロートなしスイッチ 61F
電極式レベルスイッチは電気的に液位を検出する検出器。
オムロン
単相電力調整器 G3PW
電力調整器が機能・性能アップ。高精度かつ多機能を楽々実現した単相電力調整器。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
