商品情報

拡張ユニット XWT-ID08（-1）／OD08（-1）／ID16（-1）／OD16（-1）の仕様

拡張ユニット XWT-ID08（-1）／OD08（-1）／ID16（-1）／OD16（-1）の外観

8点タイプの寸法図単位：mm

16点タイプの寸法図単位：mm

デジタルI/Oスレーブ形CRT1-ID16（-1）／OD16（-1）、形CRT1-ROS16、形CRT1-ROF16 1台に対して1台装着可能

製品仕様

項目	仕様・性能
通信電源電圧	DC14～26.4V
I/O電源電圧	DC20.4～26.4V（DC24V -15～+10%）
耐ノイズ性	IEC61000-4-4に準拠 2kV（電源ライン）
耐振動	10～60Hz 複振幅0.7mm、60～150Hz 50m/s² X、Y、Z各方向80min
耐衝撃	150m/s²（3軸6方向各3回）
耐電圧	AC500V（絶縁されている回路間）
絶縁抵抗	20MΩ以上（絶縁されている回路間）
使用周囲温度	-10～+55℃
使用周囲湿度	25～85%（結露なきこと）
使用周囲雰囲気	腐食性ガスがないこと
保存温度	-25～+65℃
保存湿度	25～85%（結露なきこと）
取りつけ方法	DIN35mmレール、M4ねじまたは取付金具による取りつけ（機種により異なる）

製品仕様

項目	形式
項目	形XWT-ID08	形XWT-ID08-1	形XWT-ID16	形XWT-ID16-1
内部I/Oコモン線処理	NPN対応	PNP対応	NPN対応	PNP対応
入出力点数	入力8点		入力16点
ON電圧	DC15V以上（各入力端子とV間）	DC15V以上（各入力端子とG間）	DC15V以上（各入力端子とV間）	DC15V以上（各入力端子とG間）
OFF電圧	DC5V以下（各入力端子とV間）	DC5V以下（各入力端子とG間）	DC5V以下（各入力端子とV間）	DC5V以下（各入力端子とG間）
OFF電流	1.0mA以下
入力電流	6.0mA以下/点（DC24V時） 3.0mA以上/点（DC17V時）
ON遅延時間	1.5ms以下
OFF遅延時間	1.5ms以下
コモン当たりの回路数	8点/コモン		16点/コモン
通信電源消費電流	5mA以下（DC24V時）、5mA以下（DC11V時）		10mA以下（DC24V時）、15mA以下（DC11V時）
質量	80g以下		120g以下

製品仕様

項目	形式
項目	形XWT-OD08	形XWT-OD08-1	形XWT-OD16	形XWT-OD16-1
内部I/Oコモン線処理	NPN対応	PNP対応	NPN対応	PNP対応
入出力点数	出力8点		出力16点
定格出力電流	0.5A/点 2.0A/コモン		0.5A/点 4.0A/コモン
残留電圧	1.2V以下（DC0.5A、各出力端子とG間）	1.2V以下（DC0.5A、各出力端子とV間）	1.2V以下（DC0.5A、各出力端子とG間）	1.2V以下（DC0.5A、各出力端子とV間）
漏れ電流	0.1mA以下
ON遅延時間	0.5ms以下
OFF遅延時間	1.5ms以下
コモン当たりの回路数	8点/コモン		16点/コモン
通信電源消費電流	5mA以下（DC24V時）、5mA以下（DC11V時）		10mA以下（DC24V時）、15mA以下（DC11V時）
質量	80g以下		120g以下

各部の名称と機能

XWT-ID08、XWT-ID08-1

XWT-OD08、XWT-OD08-1

XWT-ID16、XWT-ID16-1

XWT-OD16、XWT-OD16-1

型番リスト

表示件数

型番

代表規格

入力点数

(点)

出力点数

(点)

内部のI/Oコモン線処理(極性、入出力形態等)

RoHS?

最小発注数量

CE / UL / CUL / CSA	8	-	NPN対応	10	1個
CE / UL / CUL / CSA	8	-	PNP対応	10	1個
UL / CUL / CSA	16	-	NPN対応	10	1個
CE / UL / CUL / CSA	16	-	PNP対応	10	1個
CE / UL / CUL / CSA	-	8	NPN対応	10	1個
CE / UL / CUL / CSA	-	8	PNP対応	10	1個
UL / CUL / CSA	-	16	NPN対応	10	1個
CE / UL / CUL / CSA	-	16	PNP対応	10	1個

通常単価(税別) (税込単価)	通常出荷日

19,906円 ( 21,897円 )	1日目
19,906円 ( 21,897円 )	1日目
22,572円 ( 24,829円 )	在庫品1日目当日出荷可能
24,294円 ( 26,723円 )	在庫品1日目当日出荷可能
19,906円 ( 21,897円 )	1日目
17,915円 ( 19,707円 )	1日目
22,572円 ( 24,829円 )	在庫品1日目当日出荷可能
24,294円 ( 26,723円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

増設カンタン、さまざまなI／Oの組み合わせが可能な拡張ユニット。
【特長】
・1台のデジタルI／Oスレーブに対し1台の拡張ユニットを組み合わせることができる。
・入力16点+出力8点などのさまざまなI／Oの組み合わせが可能となり、システム構築の可能性を広げる。
・組み合わせ次第でフレキシブルに点数を拡張。
・I／Oの脱着構造により、立上げ時間短縮とメンテナンス性向上を実現。
・設備の経年劣化・設備稼働情報など、生産性向上に必要な保全系の多彩なデータ収集が可能。
【用途】
・CompoNetネットワーク用拡張ユニット。
・I／Oの増設が必要な場所に使用される。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

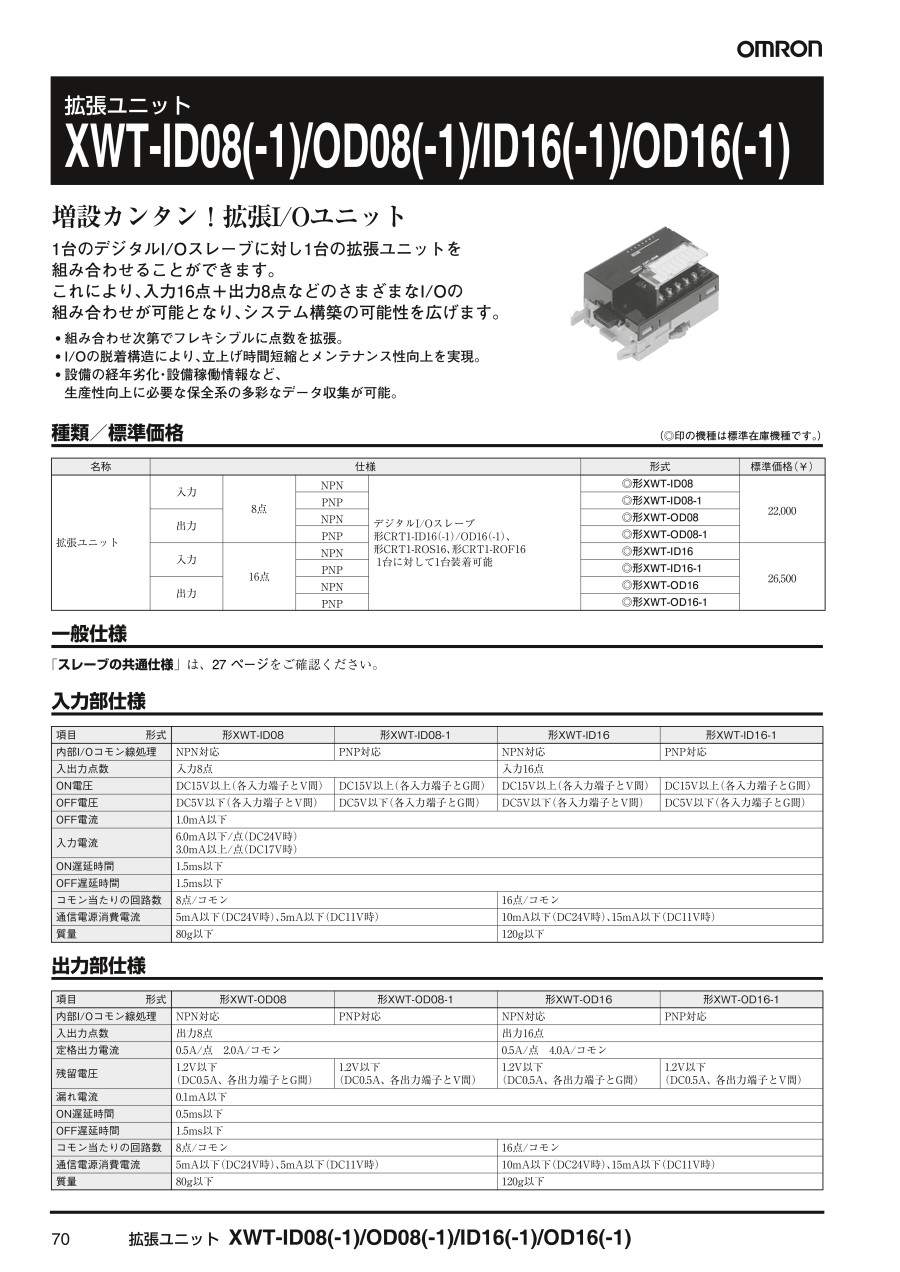

カタログ
