オムロン

EtherCAT分岐スレーブ GX-JC03／JC06

カタログ |

通常単価(税別): 19,333円～33,422円

税込単価: 21,266円～36,764円

通常出荷日：在庫品1日目当日出荷可能

フレキシブルな配線形態を実現するEtherCAT分岐スレーブ。【特長】・超高速マシンコントロールを実現...

RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。

よく一緒に見られています

通常出荷日：在庫品1日目

よく一緒に見られています

通常出荷日：在庫品1日目

未確定：候補が2型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

EtherCAT分岐スレーブ GX-JC03／JC06の仕様

GX-JC03の外観

GX-JC03の寸法図単位：mm

GX-JC06の外観

GX-JC06の寸法図単位：mm

種類

海外規格について

記号については次のとおりです。UC1：cULus（Class I Div 2危険場所認定取得品）、CE：EC指令。
使用条件については弊社サポートセンターへお問い合わせください。

商品名称	ポート数	電源電圧	消費電流（A）	形式	海外規格
EtherCAT分岐スレーブ	3	DC 20.4V～28.8V （DC24V -15～+20%）	0.08	形GX-JC03	CE、UC1
EtherCAT分岐スレーブ	6	DC 20.4V～28.8V （DC24V -15～+20%）	0.17	形GX-JC06	CE、UC1

注. EtherCAT分岐スレーブは、EtherCAT対応位置制御ユニット形CJ1W-NC□81／□82とは接続できません。

製品仕様

項目		仕様
項目		形GX-JC03	形GX-JC06
一般仕様	電源電圧	DC20.4V～28.8V
	消費電流	80mA	170mA
	使用周囲温度	-10～55℃
	使用周囲湿度	25～85%（結露のないこと）
	保存周囲温度	-25～65℃
	保存周囲湿度	25～85%（結露のないこと）
	外形寸法	25mm×78mm×90mm	48mm×78mm×90mm
	重量	165g	220g

機能一覧

機能一覧	形GX-JC03	形GX-JC06
ポート数	3（1入力2出力）	6（1入力5出力）
ノード数	1	2
表示	Power、Link／Act
Auto MDI／MDIX	可
リファレンス・クロック対応	可

型番リスト

表示件数

型番

GX-JC03

GX-JC06

代表規格

出力点数

(点)

RoHS?

最小発注数量

UL / CUL / CSA	2	10	1個
CE / UL / CUL / CSA	5	10	1個

通常単価(税別) (税込単価)	通常出荷日

19,333円 ( 21,266円 )	在庫品1日目当日出荷可能
33,422円 ( 36,764円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

フレキシブルな配線形態を実現するEtherCAT分岐スレーブ。
【特長】
・超高速マシンコントロールを実現するオープンネットワークEtherCATに対応。
・横幅25mm（3ポートタイプ）の小型サイズで盤内の省スペース化を実現。
・長距離配線にも対応可能な電源電圧。
・DC24Vを供給するだけで動作可能。
・配線の長距離による電圧降下を意識し、電源電圧範囲が最大DC28.8Vから最小DC20.4V。
【用途】
・産業用オープンネットワークEtherCAT用ハブとしてとして使用される。

ご注意

RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。

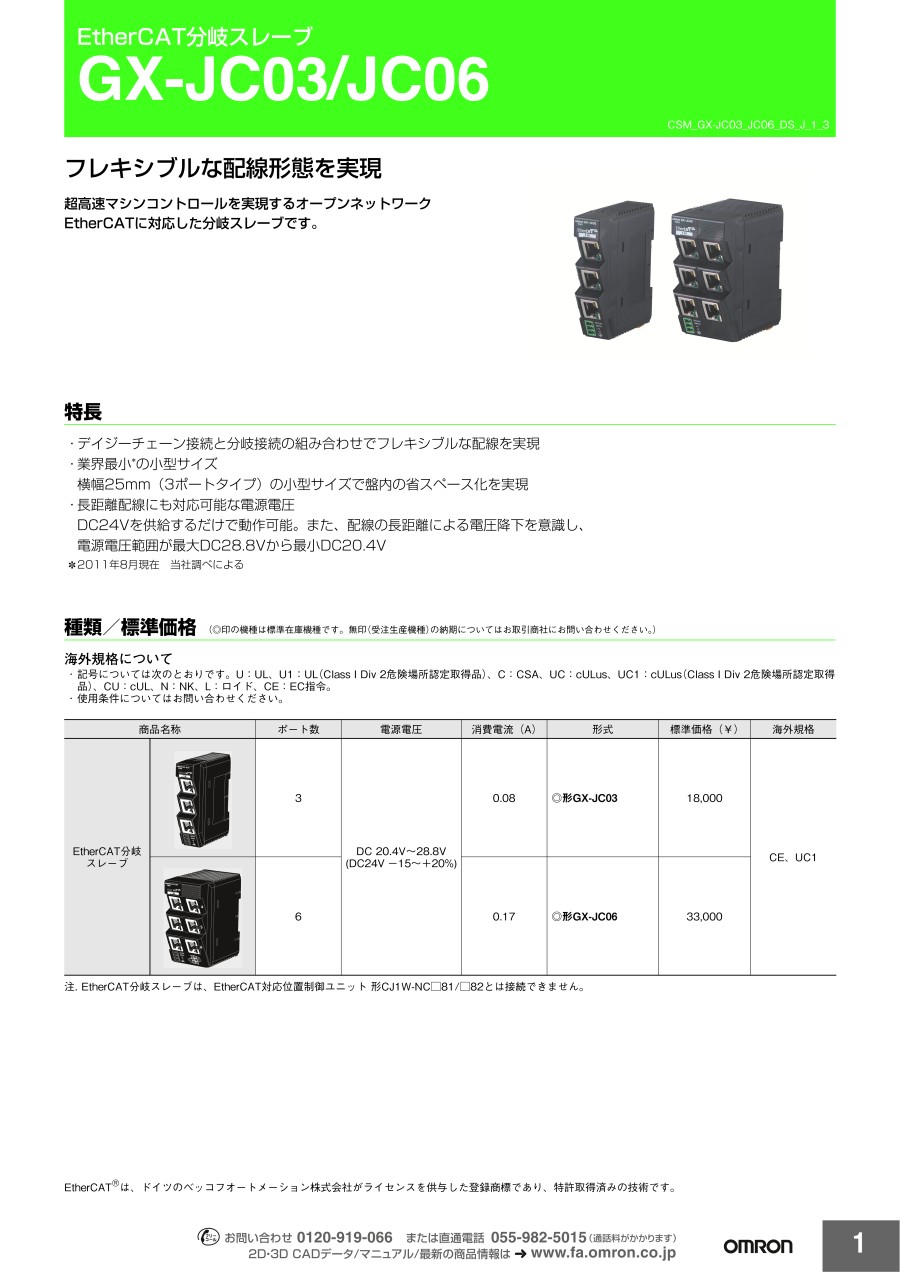

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
絶縁付圧着端子専用棒端子（フェルール端子）
欧州型端子台で使われているフェルール圧着端子です。従来の8mm端子に加え、小型端子台用に5mm端子を追加しました。
ミスミ
EtherNet/IP・EtherCAT対応 CAT5e STP（二重シールド）LANケーブル
オムロン株式会社EtherCAT推奨ケーブル採用を採用した難燃性、耐油性、耐ノイズ性に優れたLANケーブルです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
