オムロン

リレーターミナルソケット G70A-ZOC16

リレーターミナルソケット G70A-ZOC16
  • 数量スライド割引
  • 一部当日出荷可能
この商品のFAQをみる（1件）
通常単価(税別)
18,225円
税込単価
20,048円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

G7TC I/Oリレーターミナル

オムロン

G7TC I/Oリレーターミナル
4
通常価格(税別)： 17,607円 (税込価格：19,368円)

通常出荷日：在庫品1日目

形G2RやSSR、タイマなどを任意に搭載可能な16点リレーターミナルソケット。...

詳細情報を確認する

ご注意

  • RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。

【ディージット】
探しまわる購買は
もうおしまい
未確定：候補が2型番あります。
    数量：

    商品情報

    リレーターミナルソケット G70A-ZOC16の仕様

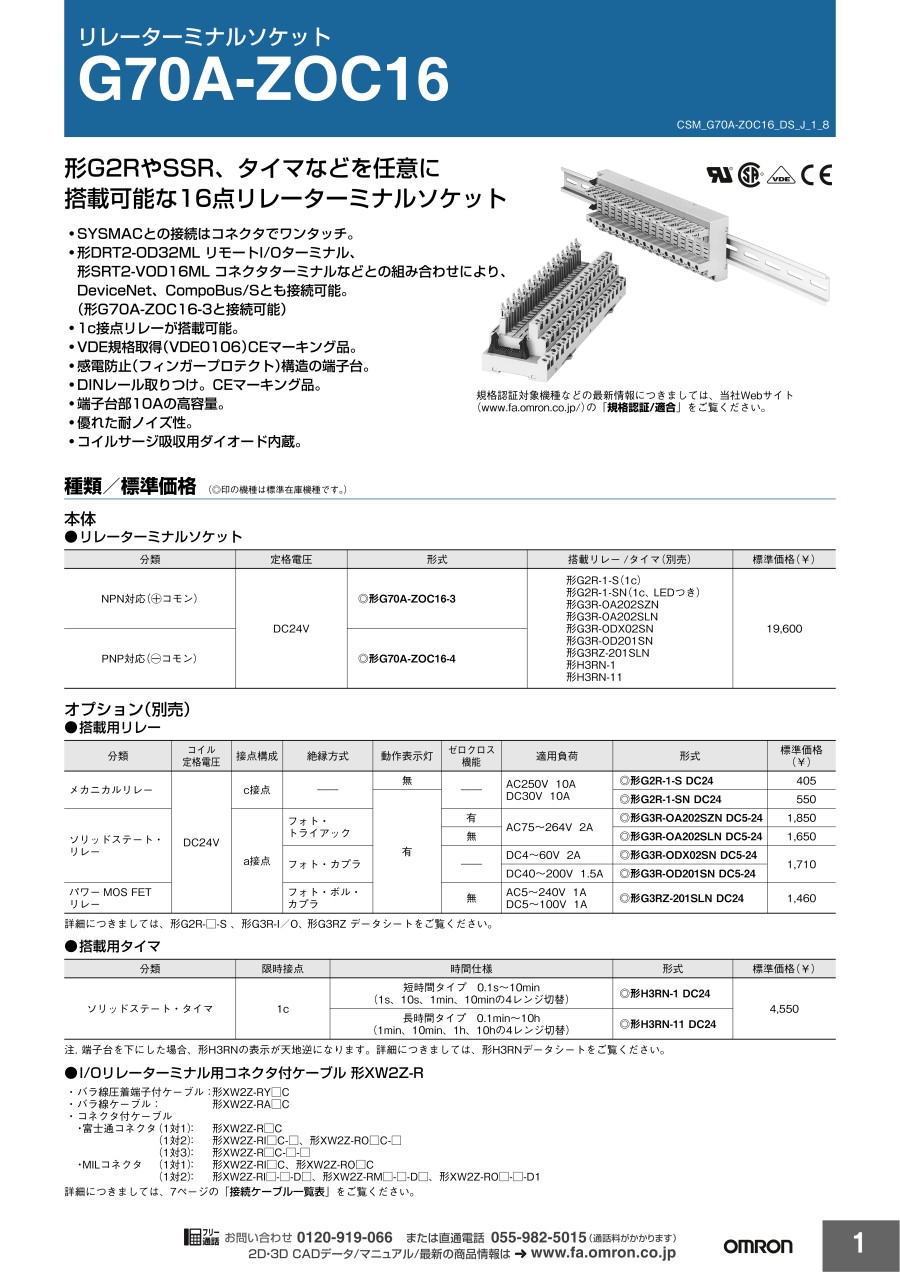

    リレーターミナルソケット G70A-ZOC16:関連画像

    G70A-ZOC16の外観

    リレーターミナルソケット G70A-ZOC16:関連画像

    G70A-ZOC16の寸法図
    単位：mm

    G70A-ZOC16の種類

    G70A-ZOC16-3

    • 分類：NPN対応（（＋）コモン）
    • 定格電圧：DC24V

    G70A-ZOC16-4

    • 分類：PNP対応（（−）コモン）
    • 定格電圧：DC24V

    G70A-ZOC16の定格

    形式 形G70A-ZOC16-3、 形G70A-ZOC16-4
    接触抵抗 10mΩ（使用リレーの抵抗値は含みません）
    端子台部 許容電流 10A
    耐電圧 コネクタ−出力端子間：AC4,000V 50/60Hz 1min
    出力端子間：AC2,000V 50/60Hz 1min
    コネクタ間：AC250V 50/60Hz 1min
    絶縁抵抗 1,000MΩ（250/500Vメガ）
    誤動作振動 10～61.2～10Hz 片振幅0.1mm（複振幅0.2mm）61.2～150～61.2Hz 14.7m/s2
    誤動作衝撃 200m/s2
    耐ノイズ ノイズレベル2.0kV パルス幅100ns～1μs
    使用周囲温度 0～＋55℃（ただし、氷結および結露しないこと）
    使用周囲湿度 35～85%RH
    コイルサージ吸収素子 ダイオード（1A、400V）
    逆接続防止ダイオード ダイオード（2A、逆耐圧40V）
    取りつけ強度 各方向に49Nの引張力を1s加えて損傷ないこと
    端子強度 締め付け強度：0.59N・m
    引っ張り強度：49N 1min
    質量 約400g

    型番リスト

    表示件数
  • 1
    • 型番
    G70A-ZOC16-3 DC24
    G70A-ZOC16-4 DC24

    代表規格

    内部のI/Oコモン線処理(極性、入出力形態等)

    		RoHS?最小発注数量
    UL / CSA
    NPN対応
    -
    1個
    CE / UL / CSA
    PNP対応
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    18,225円
    ( 20,048円 )
    在庫品1日目当日出荷可能
    18,225円
    ( 20,048円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    形G2RやSSR、タイマなどを任意に搭載可能な16点リレーターミナルソケット。
    【特長】
    ・SYSMACとの接続はコネクタでワンタッチ。
    ・1c接点リレーが搭載可能。
    ・VDE規格取得（VDE0106）。
    ・感電防止（フィンガープロテクト）構造の端子台。
    ・DINレール取りつけ。
    ・端子台部10Aの高容量。
    ・優れた耐ノイズ性。
    ・コイルサージ吸収用ダイオード内蔵。
    【用途】
    ・省配線用途として使用。

    ご注意

    • RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    リレーターミナルソケット G70A-ZOC16のレビュー
    4平均満足度：4.01件のレビュー
    載せ替え
    4
    満足度：4.02020/01/21
    スリムリレータイプのリレーターミナルユニットを使っておりましたが、 使用環境が悪いせいか、このスリムリレーの壊れる頻度が...もっと読む
    0人が参考にしています。
    1件全て見る

    よくあるご質問（FAQ）

    QI／Oリレーターミナルを三菱電機製PLCに接続するケーブルはありますか？
    A
    形XW2Z-Rシリーズは三菱電機製PLCの32点／64点コネクタタイプの入力・出力ユニットに接続できるケーブルをご用意しています。
