DeviceNet ボードターミナル（MILコネクタタイプ） DRT2-□D32B（V）（-1）
- 通常単価(税別)
- 34,468円～53,230円
- 税込単価
- 37,915円～58,553円
スマートスレーブ、ボード型のPLC（省配線専用ユニット）。【特長】・多様なI/Oインタフェースに容易に...
詳細を確認- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
ボードターミナル（MILコネクタタイプ）DRT2-□D32B（V）（-1） の仕様
一般仕様
| 通信電源電圧 | DC11～DC25V（通信コネクタから供給） |
|---|---|
| 通信電源消費電流 | 形DRT2-ID32B：45mA以下（DC24V時）、100mA以下（DC11V時） 形DRT2-MD32B-1：50mA以下（DC24V時）、110mA以下（DC11V時） 形DRT2-MD32BV：50mA以下（DC24V時）、110mA以下（DC11V時） |
| 耐ノイズ性 | IEC61000-4-4に準拠 2kV（電源ライン） |
| 耐振動 | 10～60Hz 複振幅0.7mm、60～150Hz 50m/s2 X、Y、Z各方向 80min |
| 耐衝撃 | 150m/s2 3軸6方向各3回 |
| 耐電圧 | AC500V（絶縁されている回路間） |
| 絶縁抵抗 | 20MΩ以上（絶縁されている回路間） |
| 使用周囲温度 | -10～+55℃ |
| 使用周囲湿度 | 25～85%（結露のないこと） |
| 使用周囲雰囲気 | 腐食性ガスのないこと |
| 保存周囲温度 | -20～+65℃ |
| 取りつけ方法 | M4ねじ取りつけ |
| 質量 | 50g以下 |
入力部仕様
32点入力コネクタタイプ
| 項目 | 形式 |
|---|---|
| 形DRT2-ID32B | |
| 内部のI/Oコモン線処理 | NPN対応 |
| 入出力点数 | 入力32点 |
| ON電圧 | DC17V以上 （各入力端子とV間） |
| OFF電圧 | DC5V以下 （各入力端子とV間） |
| OFF電流 | 1.0mA以下 |
| 入力電流 | 6.0mA以下/点（DC24V時） 3.0mA以上/点（DC17V時） |
| ON遅延時間 | 1.5ms以下 |
| OFF遅延時間 | 1.5ms以下 |
| コモン当たりの回路数 | 32点/コモン |
16点入力/16点出力コネクタタイプ
| 項目 | 形式 | |
|---|---|---|
| 形DRT2-MD32BV | 形DRT2-MD32B-1 | |
| 内部のI/Oコモン線処理 | NPN対応 | PNP対応 |
| 入出力点数 | 入力16点 | |
| ON電圧 | DC17V以上 （各入力端子とV間） | DC17V以上 （各入力端子とG間） |
| OFF電圧 | DC5V以下 （各入力端子とV間） | DC5V以下 （各入力端子とG間） |
| OFF電流 | 1.0mA以下 | |
| 入力電流 | 6.0mA以下/点（DC24V時） 3.0mA以上/点（DC17V時） | |
| ON遅延時間 | 1.5ms以下 | |
| OFF遅延時間 | 1.5ms以下 | |
| 最大同時入力数 | 16点 | |
| コモン当たりの回路数 | 16点/コモン | |
出力部仕様
16点入力/16点出力コネクタタイプ
| 項目 | 形式 | |
|---|---|---|
| 形DRT2-MD32BV | 形DRT2-MD32B-1 | |
| 内部のI/Oコモン線処理 | NPN対応 | PNP対応 |
| 入出力点数 | 出力16点 | |
| 定格出力電流 | 0.3A/点 2A/コモン * | |
| 残留電圧 | 1.2V以下 （DC0.3A、各出力端子とG間） | 1.2V以下 （DC0.3A、各出力端子とV間） |
| 漏れ電流 | 0.1mA以下 | |
| ON遅延時間 | 0.5ms以下 | |
| OFF遅延時間 | 1.5ms以下 | |
| コモン当たりの回路数 | 16点/コモン | |
*総外部負荷電流が、2Aを超えないようにご使用ください。V端子とG端子は、1端子当たりで1Aを超えないようにご使用ください。
外形寸法
（単位：mm）
DRT2-ID32B/DRT2-MD32B-1の寸法図
（単位：mm）
DRT2-MD32BVの寸法図
配線図
DRT2-ID32B
DRT2-MD32BV
DRT2-MD32B-1
スマートスレーブ機能
- 動作時間モニタ
- 接点動作回数モニタ
- ユニット通電時間モニタ
- ON積算時間モニタ
- ユニットコメント
- 接続機器コメント
- ネットワーク電源電圧モニタ
- I/O電源状態モニタ
- 通信異常履歴モニタ
- 入力フィルタ（入力/入出力のみ）
- 電源投入時の突入電流による誤動作防止（入力/入出力のみ）
- 通信速度自動認識
- ユニット用電源配線不要
- ラストメンテナンスデイト
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
34,468円 ( 37,915円 ) | 1日目 |
36,984円 ( 40,682円 ) | 6日目 |
53,230円 ( 58,553円 ) | 1日目 |
詳細情報
基本情報
スマートスレーブ、ボード型のPLC（省配線専用ユニット）。
【特長】
・多様なI/Oインタフェースに容易に対応でき、省配線を実現
・DRT2-MD32BVにはユーザーが任意に作成した基板をねじ止めで簡単装着が可能
・I/O端子：MILコネクタタイプ
・内部回路電源定格電圧：通信コネクタより供給
・I/O電源定格電圧：DC24V
ご注意
- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

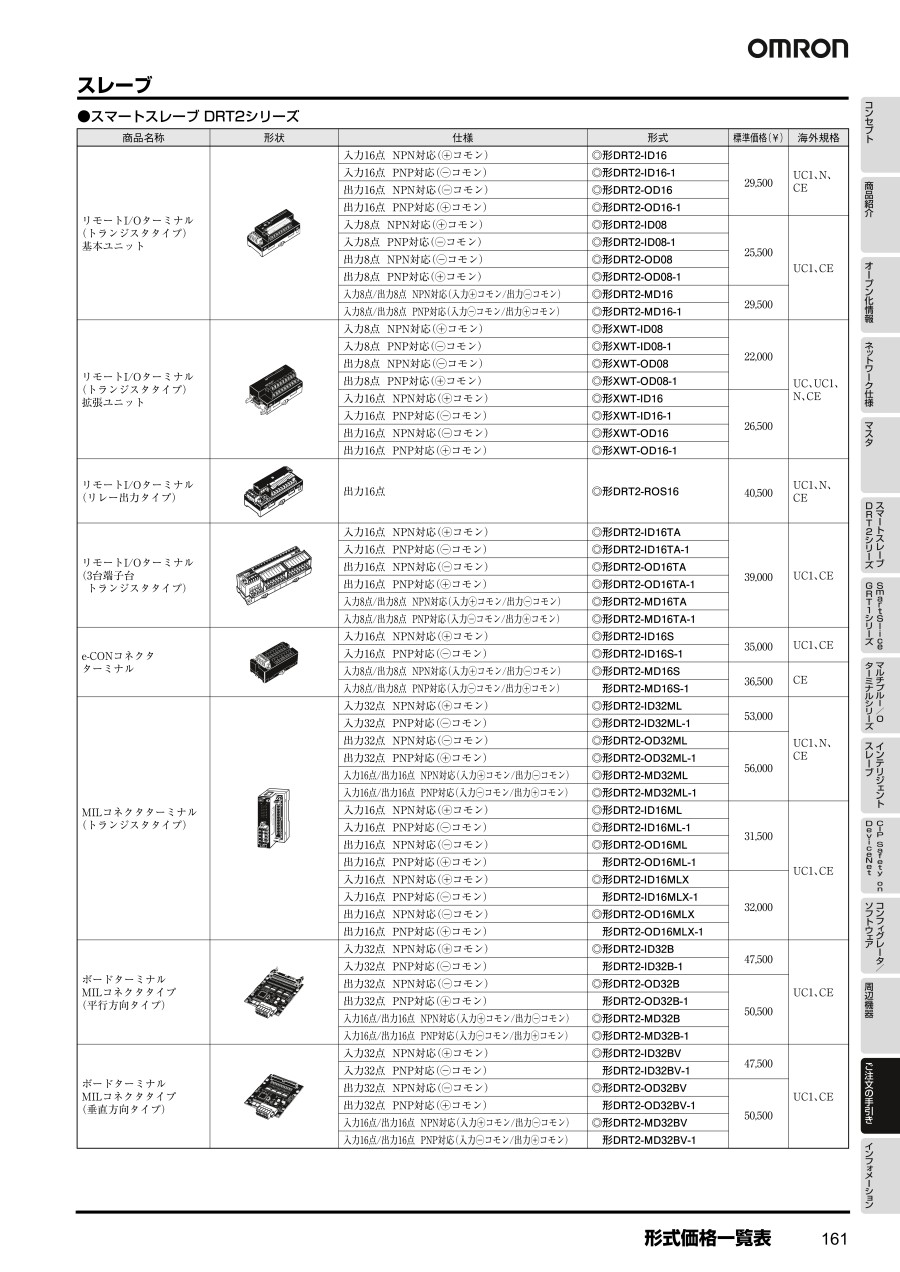

カタログ
