DRT2 アナログ入力／出力ターミナル
閲覧中の商品と併せてご検討ください
DRT2-AD04Hの仕様・寸法情報
商品情報
アナログ入力／出力ターミナル 形DRT2-AD04（H）／DA02の仕様

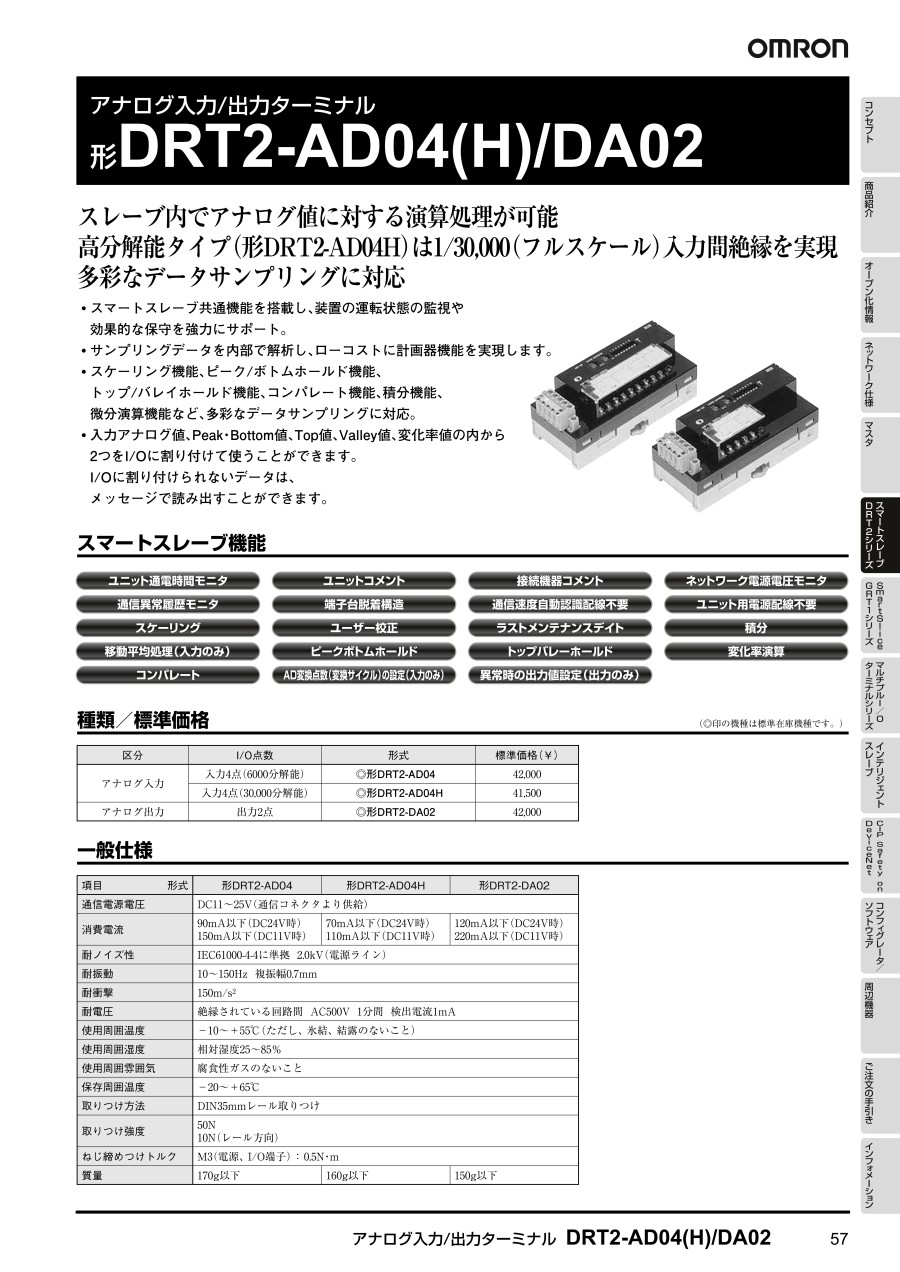

アナログ入力／出力ターミナルの外観
DRT2-AD04、DRT2-AD04Hの寸法図 単位：mm
DRT2-DA02の寸法図 単位：mm
種類
| 区分 | I/O点数 | 形式 |
|---|---|---|
| アナログ入力 | 入力4点（6000分解能） | ◎形DRT2-AD04 |
| 入力4点（30,000分解能） | ◎形DRT2-AD04H | |
| アナログ出力 | 出力2点 | ◎形DRT2-DA02 |
製品仕様
| 項目 | 形式 | ||
|---|---|---|---|
| 形DRT2-AD04 | 形DRT2-AD04H | 形DRT2-DA02 | |
| 通信電源電圧 | DC11～25V（通信コネクタより供給） | ||
| 消費電流 | 90mA以下（DC24V時） 150mA以下（DC11V時） |
70mA以下（DC24V時） 110mA以下（DC11V時） |
120mA以下（DC24V時） 220mA以下（DC11V時） |
| 耐ノイズ性 | IEC61000-4-4に準拠 2.0kV（電源ライン） | ||
| 耐振動 | 10～150Hz複振幅0.7mm | ||
| 耐衝撃 | 150m/s2 | ||
| 耐電圧 | 絶縁されている回路間 AC500V 1分間 検出電流1mA | ||
| 使用周囲温度 | -10～+55℃（ただし、氷結、結露のないこと） | ||
| 使用周囲湿度 | 相対湿度25～85% | ||
| 使用周囲雰囲気 | 腐食性ガスのないこと | ||
| 保存周囲温度 | -20～+65℃ | ||
| 取りつけ方法 | DIN35mmレール取りつけ | ||
| 取りつけ強度 | 50N 10N（レール方向） |
||
| ねじ締めつけトルク | M3（電源、I／O端子）：0.5N・m | ||
| 質量 | 170g以下 | 160g以下 | 150g以下 |
製品仕様
| 形式 | 形DRT2-AD04 | 形DRT2-AD04H | ||||
|---|---|---|---|---|---|---|
| 仕様 | 電圧入力 | 電流入力 | 電圧入力 | 電流入力 | ||
| 項目 | 入力点数 | 4点（入力0～3） | ||||
| 入力レンジ（信号） | 0～5V 1～5V 0～10V -10～+10V |
0～20mA 4～20mA |
0～5V 1～5V 0～10V |
0～20mA 4～20mA |
||
| 入力レンジ設定方法 | ・ディップスイッチによる設定：入力0、1共通、入力2、3共通 ・コンフィグレータによる設定：入力0～3を個別に設定可 |
|||||
| 最大信号入力 | ±15V | ±30mA | ±15V | ±30mA | ||
| 入力インピーダンス | 1MΩ以上 | 約250Ω | 1MΩ以上 | 約250Ω | ||
| 分解能 | 1/6000（フルスケール） | 1/30000（フルスケール） | ||||
| 総合精度 | 25℃ | ±0.3%FS | ±0.4%FS | ±0.3%FS | ±0.4%FS | |
| -10～+55℃ | ±0.6%FS | ±0.8%FS | ±0.6%FS | ±0.8%FS | ||
| アナログ変換サイクル | 4点使用時：4ms以下 注.DeviceNetの通信サイクル4ms、かつ演算機能なしの場合 |
4点／250ms以下 | ||||
| AD変換データ | ±10V以外 フルスケール：0000Hex～1770Hex（0～6000） ±10V フルスケール：F448Hex～0BB8Hex （-3000～+3000） AD変換の範囲はレンジの±5%FS |
フルスケール：0000～7530Hex AD変換の範囲はレンジの±5%FS |
||||
| 絶縁方式 | フォトカプラ絶縁（入力と通信ライン間） ただし、各入力信号間は非絶縁 |
フォトカプラ絶縁（入力と通信ライン間、および各入力信号間） | ||||
| I/O接続方法 | 端子台接続 | |||||
| 付属品 | 電流入力用短絡金具4つ | |||||
製品仕様
| 形式 | 形DRT2-DA02 | |||
|---|---|---|---|---|
| 仕様 | 電圧出力 | 電流出力 | ||
| 項目 | 出力点数 | 2点（出力0、1） | ||
| 出力種別 | 0～5V 1～5V 0～10V -10～+10V |
0～20mA 4～20mA |
||
| 出力レンジ設定方法 | ・ディップスイッチによる設定：出力0、1個別 ・コンフィグレータによる設定：出力0、1個別 |
|||
| 外部出力許容負荷抵抗 | 1kΩ以上 | 600Ω以下 | ||
| 分解能 | 1/6000（フルスケール） | |||
| 総合精度 | 25℃ | ±0.4%FS | ||
| -10～+55℃ | ±0.8%FS | |||
| 変換時間 | 2ms／2点 | |||
| DA変換データ | ±10V以外 フルスケール：0000Hex～1770Hex（0～6000） ±10V フルスケール：F448Hex～0BB8Hex（-3000～+3000） DA変換の範囲はレンジの±5%FS |
|||
| 絶縁方式 | フォトカプラ絶縁（出力と通信ライン間） ただし、各出力信号間は非絶縁 |
|||
| I/O接続方法 | 端子台接続 | |||
| 付属品 | なし | |||
配線図
DRT2-AD04
注.電流入力時は「V+」端子と「I+」端子を短絡してください。
短絡する際には、付属の短絡金具を使用してください。
DRT2-AD04H
注.電流入力時は「V+」端子と「I+」端子を短絡してください。
短絡する際には、付属の短絡金具を使用してください。
DRT2-DA02
注.電圧、電流の各出力レンジ（信号）は、ディップスイッチ設定、またはコンフィグレータの設定によります。
詳細情報
基本情報
高分解能タイプでは、1/30,000（フルスケール）を実現。各chの入力間絶縁。
【特長】
・スマートスレーブ共通機能を搭載し、装置の運転状態の監視や効果的な保守を強力にサポート。
・スケーリング機能、ピーク／ボトムホールド機能、トップ／バレイホールド機能、コンパレート機能、積分機能、微分演算機能など、多彩なデータサンプリングに対応。
・入力アナログ値、Peak・Bottom値、Top値、Valley値、変化率値の内から2つをI／Oに割り付けて使うことができます。I／Oに割り付けられないデータは、メッセージで読み出すことができます。
【用途】
・多彩なデータサンプリングに対応。
