CompoNetマスタユニット CS1W-CRM21-B
- 通常単価(税別)
- 56,250円
- 税込単価
- 61,875円
通常出荷日：1日目
センサとアクチュエータ領域の可能性を拡大するCSシリーズ対応のCompoNetマスタユニット。【特長】...
詳細を確認- 型番末端記号"-B"は端子台変換アダプタ付きです。
- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
閲覧中の商品と併せてご検討ください
－閉じる
CS1W-CRM21-Bの仕様・寸法情報
種類
マスター局
制御系ネットワーク種類
CompoNet
付加機能
入出力 / 通信機能
接続端子
コネクタ
取付方法
DIN取付
代表規格
CE / UL
入力点数(点)
1024（ワードスレーブ）、256（ビットスレーブ）
出力点数(点)
1024（ワードスレーブ）、256（ビットスレーブ）
商品情報
CompoNetマスタユニット CS1W-CRM21-Bの仕様
（単位：mm）
CS1W-CRM21-Bの寸法図
製品仕様
| 項目 | 仕様 | |
|---|---|---|
| 対応PLCタイプ | CSシリーズ全機種 | |
| ユニット種別 | CSシリーズ高機能I/Oユニット | |
| 消費電流（PLC電源ユニットから供給） | DC5V 400mA以下 | |
| 通信電源用コネクタ | 丸型ケーブルIまたはフラットケーブルI/II使用時、幹線上のスレーブ／リピータユニットに対する通信用電源供給用コネクタ×1個* | |
| 通信電源供給コネクタ許容電流容量 | 最大5A（UL定格4A）お客様の装置にてUL規格を適合する場合は許容電流容量を「4A」以下とする | |
| 装着可能台数 | 1号機占有時 | 80台 |
| 2号機占有時 | 48台 | |
| 4号機占有時 | 24台 | |
| 8号機占有時 | 12台 | |
| 装着位置 | CS/CJシリーズ用高機能I/Oユニットの仕様に準ずる | |
| 通信電源ON／OFF監視 | 通信電源供給用コネクタの通信電源のON・OFF状態を検知可能 | |
| マスタ内に格納可能なデータ（内蔵EEP-ROM） | 1）以下の内容から成るデバイスパラメータ ・登録テーブル ・登録テーブルチェック種別 ・登録スレーブ加入監視時間設定、全加入待ちモード設定、イベント機能無効設定 ・ソフト設定テーブル ・I/O通信手動開始モード指定 ・通信異常発生時INデータゼロクリア指定 ・ネットワーク設定 2）異常履歴の一部（異常の種類による：おもに通信停止にかかわる重大異常） | |
| 耐ノイズ性 | IEC61000-4-4に準拠2kV（PLC電源に印加） | |
| 耐振動 | 10～61.2Hz 片振幅0.1mm、61.2～150Hz 加速度14.7m/s2 X、Y、Z各方向80分（掃印時間8分×掃印回数10回＝合計80分） | |
| 耐衝撃 | 196m/s2 X、Y、Z各方向3回 | |
| 耐電圧 | AC1,000V 1分間、漏れ電流1mA以下 ・通信コネクタ&外部電流供給コネクタ一括⇔電源ユニットGR端子 ・通信コネクタ&外部電流供給コネクタ一括⇔ユニット接続コネクタ一括 | |
| 絶縁抵抗 | 20MΩ以上（絶縁されている回路間） | |
| 使用周囲温度 | 0～55℃ | |
| 使用周囲湿度 | 10～90%（結露なきこと） | |
| 使用周囲雰囲気 | 腐食性ガスのないこと | |
| 保存温度 | -20～+75℃ | |
| 質量 | 190g以下（本体のみ） | |
*マスタユニット自体の通信電源は供給不要。

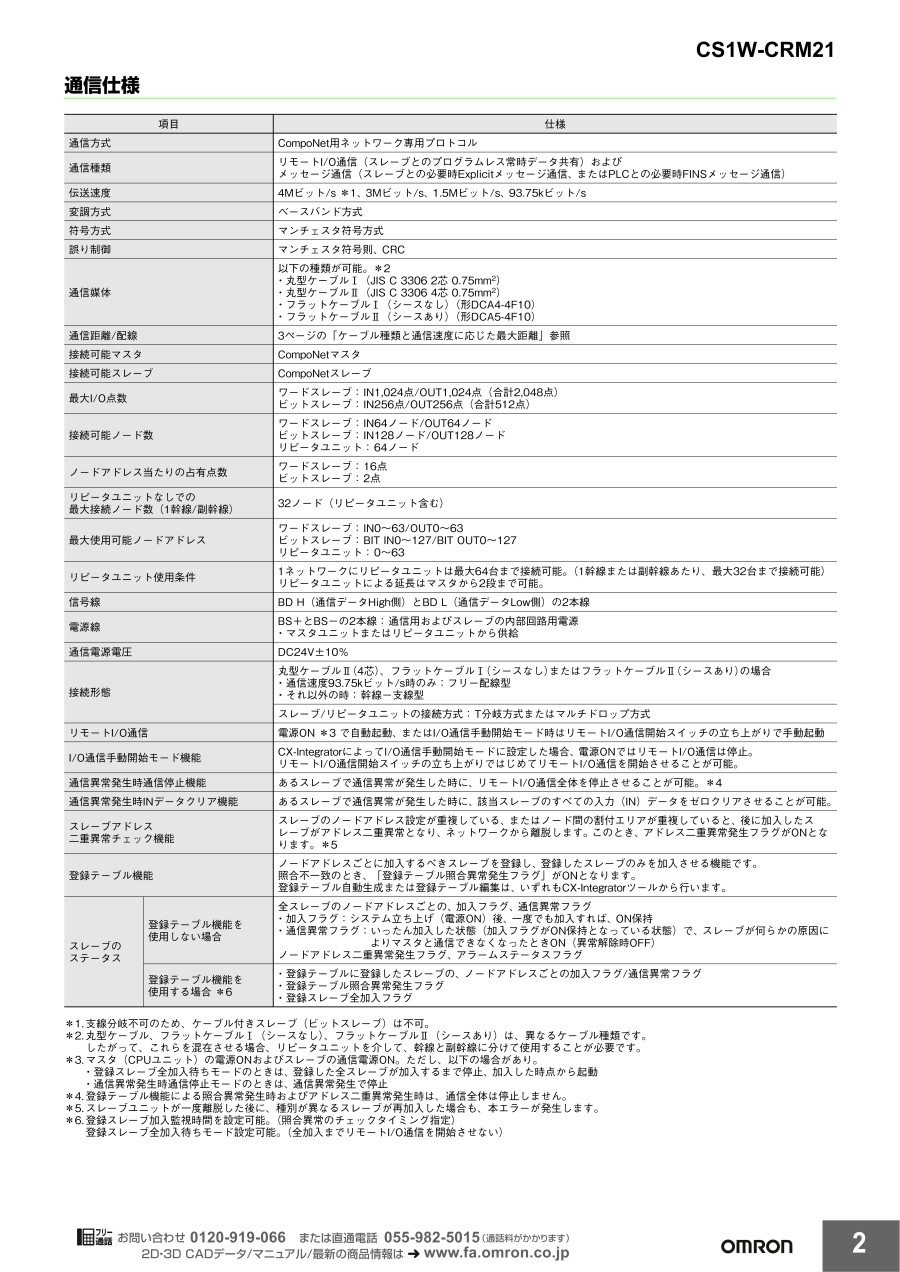

製品仕様
| 項目 | 仕様 | |
|---|---|---|
| 通信方式 | CompoNet用ネットワーク専用プロトコル | |
| 通信種類 | リモートI/O通信（スレーブとのプログラムレス常時データ共有）およびメッセージ通信（スレーブとの必要時Explicitメッセージ通信、またはPLCとの必要時FINSメッセージ通信） | |
| 伝送速度 | 4Mビット/s*1、3Mビット/s、1.5Mビット/s、93.75kビット/s | |
| 変調方式 | ベースバンド方式 | |
| 符号方式 | マンチェスタ符号方式 | |
| 誤り制御 | マンチェスタ符号則、CRC | |
| 通信媒体 | 以下の種類が可能*2 ・丸型ケーブルI（JIS C 3306 2芯 0.75mm2） ・丸型ケーブルII（JIS C 3306 4芯 0.75mm2） ・フラットケーブルI（シースなし）（形DCA4-4F10） ・フラットケーブルII（シースあり）（形DCA5-4F10） | |
| 通信距離／配線 | 下記のケーブル種類と通信速度に応じた最大距離 | |
| 接続可能マスタ | CompoNetマスタ | |
| 接続可能スレーブ | CompoNetスレーブ | |
| 最大I/O点数 | ワードスレーブ：IN1,024点／OUT1,024点（合計2,048点） ビットスレーブ：IN256点／OUT256点（合計512点） | |
| 接続可能ノード数 | ワードスレーブ：IN64ノード／OUT64ノード ビットスレーブ：IN128ノード／OUT128ノード リピータユニット：64ノード | |
| ノードアドレス当たりの占有点数 | ワードスレーブ：16点 ビットスレーブ：2点 | |
| リピータユニットなしでの最大接続ノード数（1幹線／副幹線） | 32ノード（リピータユニット含む） | |
| 最大使用可能ノードアドレス | ワードスレーブ：IN0～63／OUT0～63 ビットスレーブ：BIT IN0～127／BIT OUT0～127 リピータユニット：0～63 | |
| リピータユニット使用条件 | 1ネットワークにリピータユニットは最大64台まで接続可能（1幹線または副幹線あたり、最大32台まで接続可能）リピータユニットによる延長はマスタから2段まで可能 | |
| 信号線 | BDH（通信データHigh側）とBDL（通信データLow側）の2本線 | |
| 電源線 | BS＋とBS-の2本線： 通信用およびスレーブの内部回路用電源 ・マスタユニットまたはリピータユニットから供給 | |
| 通信電源電圧 | DC24V±10% | |
| 接続形態 | 丸型ケーブルII（4芯）、フラットケーブルI（シースなし）またはフラットケーブルII（シースあり）の場合 ・通信速度93.75kビット/s時のみ：フリー配線型 ・それ以外の時： 幹線-支線型 | |
| スレーブ／リピータユニットの接続方式：T分岐方式またはマルチドロップ方式 | ||
| リモートI/O通信 | 電源ON*3で自動起動、またはI/O通信手動開始モード時はリモートI/O通信開始スイッチの立ち上がりで手動起動 | |
| I/O通信手動開始モード機能 | CX-IntegratorによってI/O通信手動開始モードに設定した場合、電源ONではリモートI/O通信は停止 リモートI/O通信開始スイッチの立ち上がりではじめてリモートI/O通信を開始させることが可能 | |
| 通信異常発生時通信停止機能 | あるスレーブで通信異常が発生した時に、リモートI/O通信全体を停止させることが可能。*4 | |
| 通信異常発生時INデータクリア機能 | あるスレーブで通信異常が発生した時に、該当スレーブのすべての入力（IN）データをゼロクリアさせることが可能。 | |
| スレーブアドレス二重異常チェック機能 | スレーブのノードアドレス設定が重複している、またはノード間の割付エリアが重複していると、後に加入したスレーブがアドレス二重異常となり、ネットワークから離脱 このとき、アドレス二重異常発生フラグがONとなる*5 | |
| 登録テーブル機能 | ノードアドレスごとに加入するべきスレーブを登録し、登録したスレーブのみを加入させる機能 照合不一致のとき、「登録テーブル照合異常発生フラグ」がONとなる 登録テーブル自動生成または登録テーブル編集は、いずれもCX-Integratorツールから行う | |
| スレーブのステータス | 登録テーブル機能を使用しない場合 | 全スレーブのノードアドレスごとの、加入フラグ、通信異常フラグ ・加入フラグ：システム立ち上げ（電源ON）後、一度でも加入すれば、ON保持 ・通信異常フラグ：いったん加入した状態（加入フラグがON保持となっている状態）で、スレーブが何らかの原因によりマスタと通信できなくなったときON（異常解除時OFF） ノードアドレス二重異常発生フラグ、アラームステータスフラグ |
| 登録テーブル機能を使用する場合*6 | ・登録テーブルに登録したスレーブの、ノードアドレスごとの加入フラグ／通信異常フラグ ・登録テーブル照合異常発生フラグ ・登録スレーブ全加入フラグ | |
- *1.支線分岐不可のため、ケーブル付きスレーブ（ビットスレーブ）は不可。
- *2.丸型ケーブル、フラットケーブルI（シースなし）、フラットケーブルII（シースあり）は、異なるケーブル種類です。 したがって、これらを混在させる場合、リピータユニットを介して、幹線と副幹線に分けて使用することが必要です。
- *3.マスタ（CPUユニット）の電源ONおよびスレーブの通信電源ON。ただし、以下の場合があり。
・登録スレーブ全加入待ちモードのときは、登録した全スレーブが加入するまで停止、加入した時点から起動。
・通信異常発生時通信停止モードのときは、通信異常発生で停止。 - *4.登録テーブル機能による照合異常発生時およびアドレス二重異常発生時は、通信全体は停止しません。
- *5.スレーブユニットが一度離脱した後に、種別が異なるスレーブが再加入した場合も、本エラーが発生します。
- *6.登録スレーブ加入監視時間を設定可能。（照合異常のチェックタイミング指定） 登録スレーブ全加入待ちモード設定可能。（全加入までリモートI/O通信を開始させない）
ケーブル種類と通信速度に応じた最大距離
各ケーブルを使用した場合の最大ケーブル長、最大接続台数の仕様は、下記のとおり。仕様の範囲内で使用すること。
各ケーブルを使用した場合の最大ケーブル長、最大接続台数
制限事項（4Mビット/s設定時（T分岐接続不可））
| ケーブルタイプ | 1セグメント最大長 （リピータ使用時最大長） | 支線長 | 1セグメントあたりの支線総長 | 支線個所制限 | 1セグメントあたりの接続スレーブ台数＊2 |
|---|---|---|---|---|---|
| 丸型ケーブル1 | 30m（90m） | 0m＊1 | 0m＊1 | - | 32台 |
| フラットケーブル1・2 丸型ケーブル2 | 30m（90m） | 0m＊1 | 0m＊1 | - | 32台 |
- *1.T分岐接続できません。（マルチドロップ接続のみ可）
- *2.リピータユニット含む台数です。
制限事項（3Mビット/s設定時）
| ケーブルタイプ | 1セグメント最大長 （リピータ使用時 最大長） | 支線長 | 1セグメントあたりの支線総長 | 支線個所制限 | 支線あたり接続台数制限＊1 | 副支線最大長 | 1セグメントあたりの副支線総長 | 1セグメント あたりの接続スレーブ台数＊2 |
|---|---|---|---|---|---|---|---|---|
| 丸型ケーブル1 | 30m（90m） | 0.5m | 8m | 3本/m | 1台 | 0m | 0m | 32台 |
| フラットケーブル1・2 丸型ケーブル2 | 30m（90m） | 0.5m | 8m | 3本/m | 1台 | 0m | 0m | 32台 |
- *1.「支線あたり接続台数制限」は、1支線にマルチドロップ接続またはT分岐接続（副支線）で、接続可能なスレーブまたはリピータユニットの最大台数です。
- *2.リピータユニット含む台数です。
制限事項（1.5Mビット/s設定時）
| ケーブルタイプ | 1セグメント最大長（リピータ使用時最大長） | 支線長 | 1セグメントあたりの支線総長 | 支線個所制限 | 支線あたり接続台数制限＊1 | 副支線最大長 | 1セグメントあたりの副支線総長 | 1セグメントあたりの接続スレーブ台数＊2 | |
|---|---|---|---|---|---|---|---|---|---|
| 丸型ケーブル1 | 支線なし時 | 100m（300m） | 0m＊3 | 0m＊3 | - | - | - | - | 32台 |
| 支線あり時 | 30m（90m） | 2.5m | 25m | 3本/m | 3台 | 0m | 0m | 32台 | |
| フラットケーブル1・2 丸型ケーブル2 | 30m（90m） | 2.5m | 25m | 3本/m | 3台 | 0.1m＊4 | 2m＊4 | 32台 | |
- *1.｢支線あたり接続台数制限｣は、1支線にマルチドロップ接続またはT分岐接続（副支線）で、接続可能なスレーブまたはリピータユニットの最大台数です。
- *2.リピータユニット含む台数です。
- *3.T分岐接続できません。（マルチドロップ接続のみ可）
- *4.支線からのT分岐接続が可能です。
制限事項（93.75kビット/s設定時）
| ケーブルタイプ | 1セグメント最大長 （リピータ使用時最大長） | 支線長 | 1セグメントあたりの支線総長 | 支線個所制限 | 支線あたり接続台数制限＊1 | 副支線最大長 | 1セグメントあたりの副支線総長 | 1セグメントあたりの接続スレーブ台数＊2 |
|---|---|---|---|---|---|---|---|---|
| 丸型ケーブル1 | 500m（1,500m） | 6m | 120m | 3本/m | 1台 | - | - | 32台 |
| フラットケーブル1・2 丸型ケーブル2 | 1セグメントあたりの総配線長200mのフリー配線 | 32台 | ||||||
- *1.｢支線あたり接続台数制限｣は､1支線にマルチドロップ接続またはT分岐接続（副支線）で､接続可能なスレーブまたはリピータユニットの最大台数です。
- *2.リピータユニット含む台数です。
各部の名称
CS1W-CRM21-Bの構造図
通信電源供給用コネクタ
専用フラット（4芯）ケーブル使用時に、このコネクタへ通信電源DC24Vを接続する。これにより、幹線上のスレーブ／リピータユニットへ、通信コネクタから、専用フラットケーブルを介して通信電源を供給する。通信電源ケーブルに棒端子（スリーブ）を圧着し、接続する。
- BS（＋）：通信電源＋側
- BS（-）：通信電源-側
- ※ 丸型ケーブルを使用時には、コネクタへは何も接続しないでください。
システム構成図
システム構成図
- ※ 一部の製品情報のみ掲載しています。
詳細情報
基本情報
センサとアクチュエータ領域の可能性を拡大するCSシリーズ対応のCompoNetマスタユニット。
【特長】
・通信速度設定とモード設定だけで使用可能
・CompoNetネットワークを管理し、PLCや各スレーブユニットとI/Oデータやメッセージデータのやりとりをします
・マスタ1台で最大384ノード、2,560点の制御を実現
・ワードスレーブ、ビットスレーブに分割した分かり易いメモリマッピング
・立上げ支援とトラブル早期発見を可能にする7セグメント表示を搭載
・メッセージ通信によりスレーブから情報を収集、パラメータの設定が可能
・CompoBus/Sの使い易さを継承
・ソフト設定機能で自由なI/O割り付けが可能
ご注意
- 型番末端記号"-B"は端子台変換アダプタ付きです。
- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
