アナログ入出力ユニット CS1W

アナログ入出力ユニット CJ1W-MAD42の仕様

CJ1W-MAD42の外観

特長

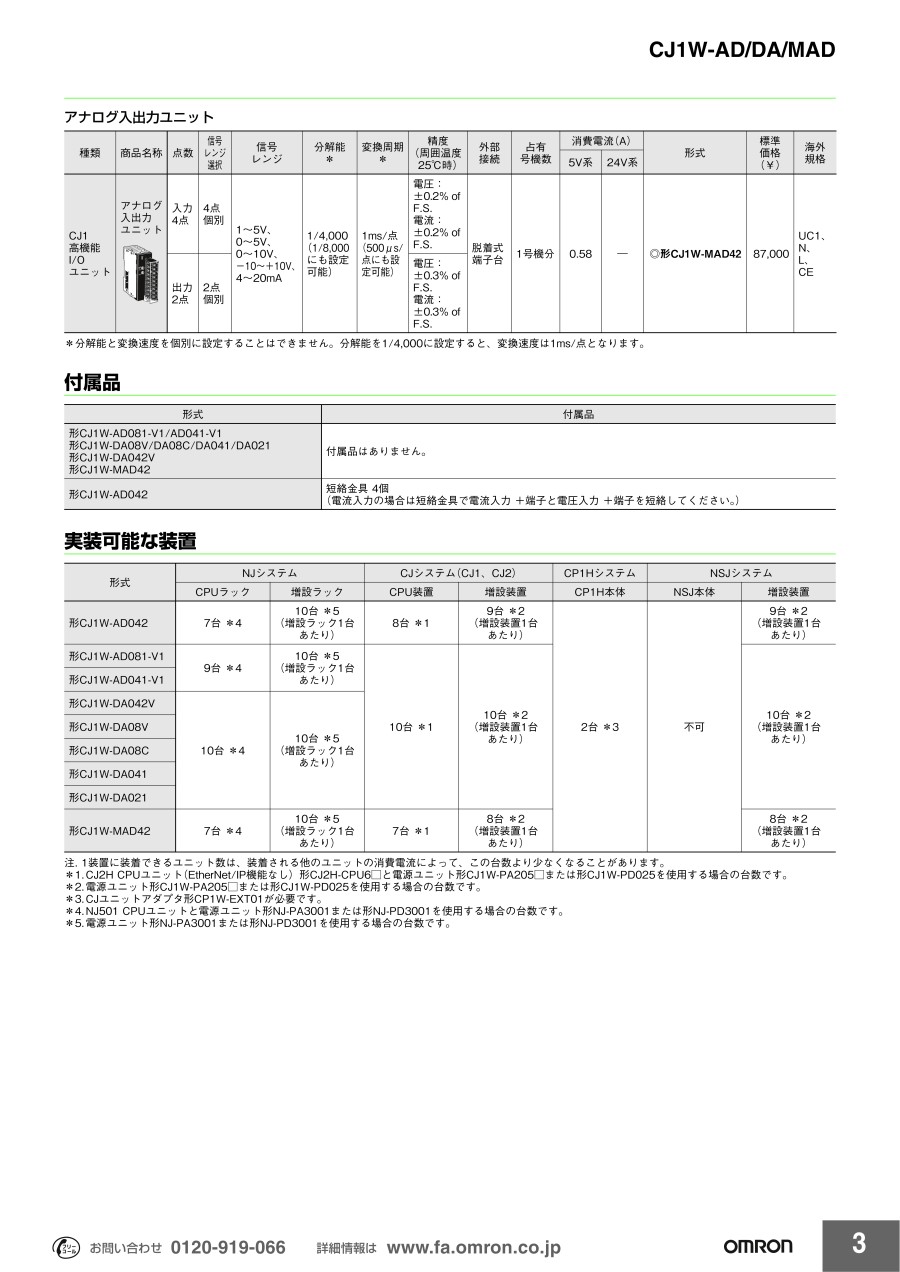

• 1ユニットで4点のアナログ入力信号の取り込みと2点のアナログ信号の出力が可能。

*分解能と変換速度を個別に設定することはできません。分解能を1/4,000に設定すると、変換速度は1ms/点となります。

システム構成図

システム構成図

※上図は、アナログ入力ユニット（形CJ1W-AD081-V1）およびアナログ出力ユニット（形CJ1W-DA041）の装着例です。

装着可能な装置

注.装置に装着できるユニット数は、装着される他のユニットの消費電流によって、この台数より少なくなることがあります。

• *1CJ2H CPUユニット（EtherNet／IP機能なし）形CJ2H-CPU6□と電源ユニット形CJ1W-PA205□または形CJ1W-PD025を使用する場合の台数です。
• *2電源ユニット形CJ1W-PA205□または形CJ1W-PD025を使用する場合の台数です。
• *3CJユニットアダプタ形CP1W-EXT01が必要です。
• *4NJ501 CPUユニットと電源ユニット形NJ-PA3001または形NJ-PD3001を使用する場合の台数です。
• *5電源ユニット形NJ-PA3001または形NJ-PD3001を使用する場合の台数です。

製品仕様

製品仕様

製品仕様

• *1入出力信号レンジは、入出力番号ごとに設定できます。
• *2端子台の奥の電圧／電流入力切替スイッチで、電圧入力か電流入力かを指定します。
• *3上記の入力仕様内で使用してください。上記仕様外で使用すると、故障の原因となります。
• *4総合精度とは、フルスケールに対する精度です。例えば、入力で4,000分解能の場合、総合精度±0.2%は±8（BCD）、出力で-10～+10Vレンジの場合、総合精度±0.3%は±60mVの誤差があります。
• *5A／D変換周期とは、アナログ信号が入力された後、変換データとして内部メモリに格納されるまでの時間です。コントローラ本体に取り込まれるためには、最低1サイクルの時間が必要です。D／A変換周期とは、コントローラのデータを変換して出力するまでの時間です。コントローラ格納データがアナログ出力ユニットに取り込まれるためには、最低1サイクルの時間が必要です。
• *6CPUユニットの動作モードが「運転」または「モニタ」モードから「プログラム」モードに遷移したとき、および電源ON時に出力変換イネーブルフラグがOFFとなります。出力ホールド機能にしたがって、指定出力状態が出力されます。
• *7設定により、分解能を8,000に、変換周期を500μsに切り替えることができます。

外部インタフェース

CJ1W-MAD42の各部名称（正面）

CJ1W-MAD42の各部名称（側面）

ユニットの動作状態を表示。表示内容とユニット状態の関係は、下表のとおり。

寸法図

（単位：mm）

CJ1W-MAD42の寸法図

アナログ入出力ユニット CS1W-MAD44の仕様

CS1W-MAD44の外観

• 1ユニットで最大入力4点、出力4点のアナログ信号を使用可能。
• レシオ・バイアス演算器として使用し、アナログ入力に対してレシオ・バイアス演算して、アナログ出力する比率・変換機能。

入出力機能ブロック図

システム構成図

システム構成図

※上図は、アナログ入力ユニット（形CS1W-AD081-V1）およびアナログ出力ユニット（形CS1W-DA08V）の装着例です。

製品仕様

• *1外形寸法は、以下の図をご覧ください。
• *21装置に装着できるユニット数は、装着する他のユニットの消費電流によって、この台数より少なくなることがあります。
• *3入出力信号レンジは、入出力番号ごとに設定できます。
• *4端子台の奥の電圧／電流入力切替スイッチで、電圧入力か電流入力かを指定します。
• *5上記の入力仕様内で使用してください。上記仕様外で使用すると、故障の原因となります。
• *6総合精度とは、フルスケールに対する精度です。例えば、総合精度±0.2%は、±8（BCD）の誤差があります。工場出荷時は、電圧入力で調整されています。電流入力で使用する場合は、必要に応じてオフセット・ゲイン調整を行ってください。
• *7A／D変換時間とは、アナログ信号が入力された後、変換データとして内部メモリに格納されるまでの時間です。
  PLC本体に取り込まれるためには、最低1サイクルの時間が必要です。
  D／A変換時間とは、PLCのデータを変換して出力するまでの時間です。
  PLC格納データがアナログ出力ユニットに取り込まれるためには、最低1サイクルの時間が必要です。
• *8断線検知は1～5V／4～20mAレンジ設定時のみ有効となります。1～5V／4～20mAレンジで入力信号がない場合は、断線検知フラグがONしますので注意してください。
• *9CPUユニットの動作モードが「運転」または「モニタ」モードから「プログラム」モードに遷移したとき、および電源ON時に出力変換イネーブルフラグがOFFとなります。出力ホールド機能にしたがって、指定出力状態で出力されます。

各部の名称

CS1W-MAD44の各部名称

寸法図

（単位：mm）

CS1W-MAD44の寸法図
