入力	電圧 / 電流	4	[その他] その他	1～10ms未満	-	-	-	UL / CUL / CSA	0.42	1～5V, 0～5V, 0～10V, -10～+10V, 4～20mA	-	-	1個
入力	電圧 / 電流	4	[その他] その他	10～100μS未満	-	-	-	CE / UL / CUL / CSA	0.52	1～5V(分解能1/10,000), 0～10V, -5～+5V(分解能1/20,000), -10～+10V(分解能1/40,000), 4～20mA(分解能1/10,000)	-	10	1個
入力	電圧 / 電流	8	[その他] その他	1～10ms未満	-	-	-	CE / UL / CUL / CSA	0.42	1～5V, 0～5V, 0～10V, -10～+10V, 4～20mA	-	-	1個
出力	-	-	-	-	8	4～20mA	1～10ms未満	CE / UL / CUL / CSA	0.14	-	4～20mA	10	1個
出力	-	-	-	-	8	[その他] その他	1～10ms未満	CE / UL / CUL / CSA	0.14	-	1～5V, 0～5V, 0～10V, -10～+10V	10	1個
出力	-	-	-	-	2	[その他] その他	1～10ms未満	UL / CUL / CSA	0.12	-	1～5V, 0～5V, 0～10V, -10～+10V, 4～20mA	10	1個
出力	-	-	-	-	4	[その他] その他	1～10ms未満	CE / UL / CUL / CSA	0.12	-	1～5V, 0～5V, 0～10V, -10～+10V, 4～20mA	-	1個
出力	-	-	-	-	4	[その他] その他	10～100μS未満	CE / UL / CUL / CSA	0.40	-	1～5V(分解能1/10,000), 0～10V(分解能1/20,000), -10～+10V(分解能1/40,000)	10	1個

通常単価(税別) (税込単価)	通常出荷日

71,100円 ( 78,210円 )	1日目
102,628円 ( 112,891円 )	1日目
100,320円 ( 110,352円 )	1日目
91,623円82,460円 ( 90,706円 )	1日目
91,623円 ( 100,785円 )	1日目
42,301円 ( 46,531円 )	1日目
55,892円 ( 61,481円 )	1日目
102,628円92,365円 ( 101,602円 )	1日目

詳細情報

基本情報

基本情報

ばらつきのないマイクロ秒のスループットへ。進化したダイレクト変換機能搭載タイプがニューラインナップ。
【特長】
＜アナログ入力ユニット＞
・1ユニットで最大8点のアナログ入力信号を取り込めます。
・断線検知機能、平均化処理機能、ピークホールド機能、オフセット。
・ゲイン調節機能（形CJ1W-AD042を除く）、スケーリング機能（形CJ1W-AD042のみ）あり。
・高速A／D変換（20μs （1点使用時））、ダイレクト変換機能あり（形CJ1W-AD042のみ）。
＜アナログ出力ユニット＞
・1ユニットで最大8点のアナログ信号を出力できます。
・出力ホールド機能、オフセット。
・ゲイン調節機能（形CJ1W-DA042Vを除く）、スケーリング機能（形CJ1W-DA08V／DA08C／DA042Vのみ）あり。
・高速D／A変換（20μs （1点使用時））、ダイレクト変換機能あり（形CJ1W-DA042Vのみ）。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。

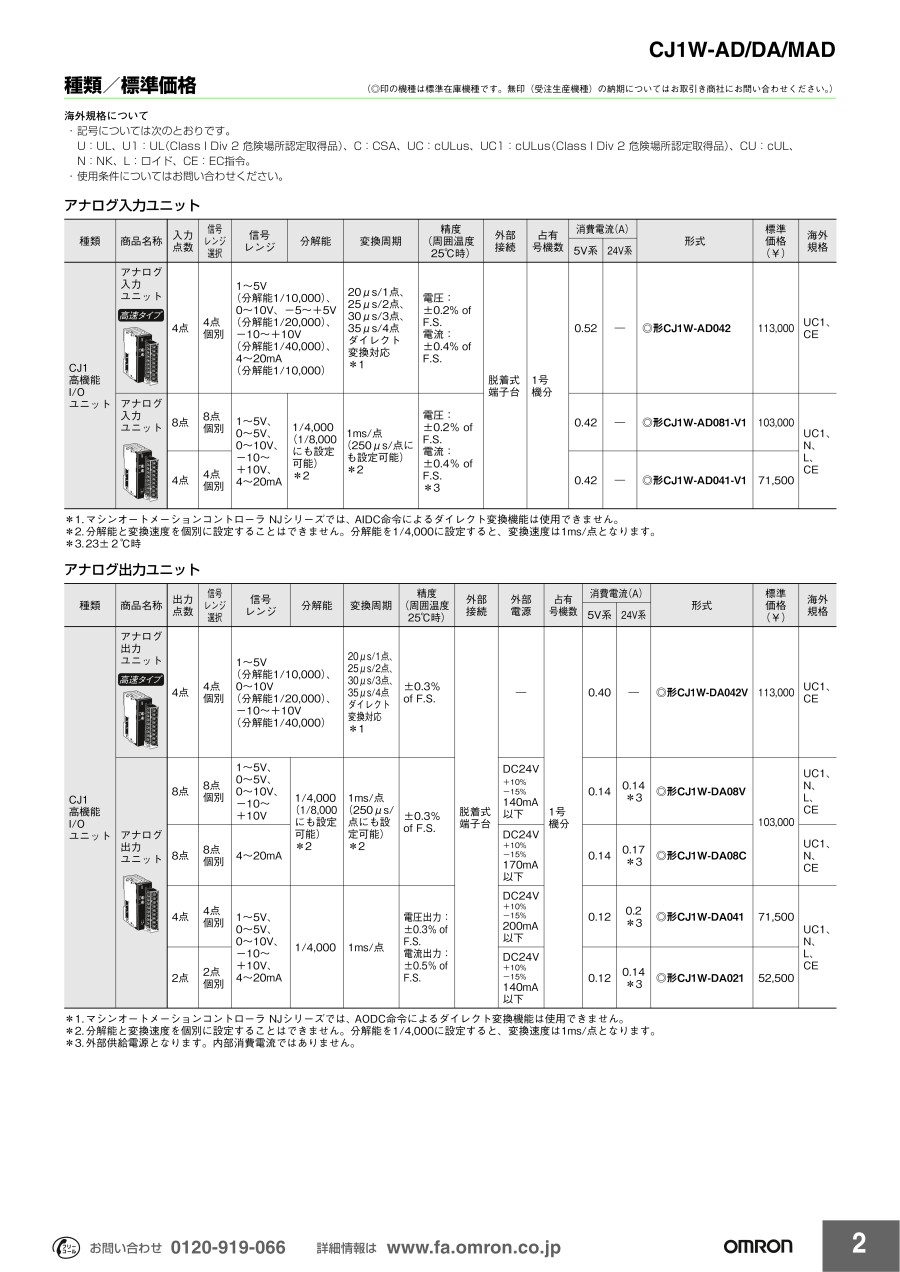

カタログ

カタログ (見開き版)

商品担当おすすめ

三菱電機エンジニアリング
PLC I/Oユニット用ターミナルリレー FA-THシリーズ
省サイズ/省コストなターミナルリレー。a/b/c接点やSSRタイプもご用意。
三菱電機エンジニアリング
アナログ信号絶縁変換ユニット FA-ATシリーズ
CH間絶縁によりノイズ耐量向上。各信号変換モジュールを1ベースに組合せ可能のため、異なるアナログ信号を1ベースに入力可能。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
