オムロン

入出力ユニット CS1W

カタログ |

通常単価(税別): 16,424円～74,502円特別価格

税込単価: 18,066円～81,952円特別価格

一部SALE 2026.03.31まで

通常出荷日：在庫品1日目～1日目一部当日出荷可能

SYSMAC CS1用入出力ユニット。【特長】・入力点数：16、32、48、64、96。・出力点数：8...

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

よく一緒に見られています

通常出荷日：在庫品1日目

よく一緒に見られています

通常出荷日：在庫品1日目

未確定：候補が18型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

プログラマブルコントローラ CS1G／H・CS1D共通入出力ユニットの仕様

CS1W-ID211、CS1W-OD21□の外観

CS1W-ID231、CS1W-OD23□の外観

CS1W-ID261、CS1W-OD26□、CS1W-MD26□の外観

CS1W-ID291、CS1W-OD29□、CS1W-MD29□の外観

CS1W-IA□11の外観

CS1W-OA211の外観

CS1W-OC201、CS1W-OC211の外観

CS1W-ID211の回路構成図

CS1W-ID211の端子接続図

注.入力電源の極性は+、-どちらでも構いません。

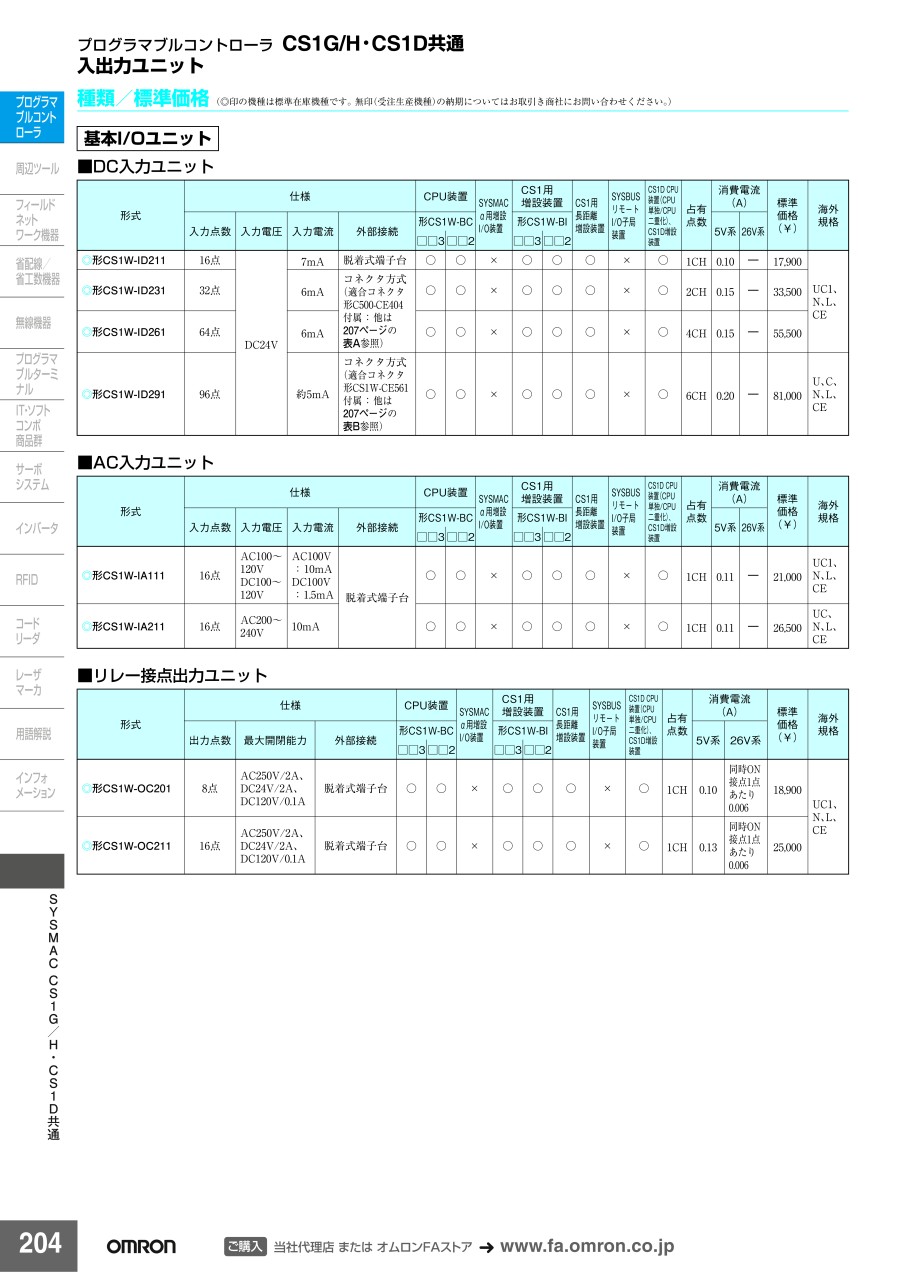

DC入力ユニット

形式	仕様				CPU装置		SYSMAC α用増設I/O装置	CS1用増設装置		CS1用長距離増設装置	SYSBUSリモートI/O子局装置	CS1D CPU装置（CPU単独／CPU二重化）、CS1D増設装置	占有点数	消費電流（A）		海外規格
	入力点数	入力電圧	入力電流	外部接続	形CS1W-BC			形CS1W-BI						5V系	26V系
	入力点数	入力電圧	入力電流	外部接続	□□3	□□2		□□3	□□2					5V系	26V系
形CS1W-ID211	16点	DC24V	7mA	脱着式端子台	○	○	×	○	○	○	×	○	1CH	0.10	-	UC1、N、L、CE
形CS1W-ID231	32点		6mA	コネクタ方式（適合コネクタ形C500-CE404付属）	○	○	×	○	○	○	×	○	2CH	0.15	-	UC1、N、L、CE
形CS1W-ID261	64点		6mA	コネクタ方式（適合コネクタ形C500-CE404付属）	○	○	×	○	○	○	×	○	4CH	0.15	-	UC1、N、L、CE
形CS1W-ID291	96点		約5mA	コネクタ方式（適合コネクタ形CS1W-CE561付属）	○	○	×	○	○	○	×	○	6CH	0.20	-	U、C、N、L、CE

AC入力ユニット

形式	仕様				CPU装置		SYSMAC α用増設I/O装置	CS1用増設装置		CS1用長距離増設装置	SYSBUSリモートI/O子局装置	CS1D CPU装置（CPU単独／CPU二重化）、CS1D増設装置	占有点数	消費電流（A）		海外規格
	入力点数	入力電圧	入力電流	外部接続	形CS1W-BC			形CS1W-BI						5V系	26V系
	入力点数	入力電圧	入力電流	外部接続	□□3	□□2		□□3	□□2					5V系	26V系
形CS1W-IA111	16点	AC100～120V DC100～120V	AC100V：10mA DC100V：1.5mA	脱着式端子台	○	○	×	○	○	○	×	○	1CH	0.11	-	UC1、N、L、CE
形CS1W-IA211	16点	AC200～240V	10mA	脱着式端子台	○	○	×	○	○	○	×	○	1CH	0.11	-	UC、N、L、CE

リレー接点出力ユニット

形式	仕様			CPU装置		SYSMAC α用増設I/O装置	CS1用増設装置		CS1用長距離増設装置	SYSBUSリモートI/O子局装置	CS1D CPU装置（CPU単独／CPU二重化）、CS1D増設装置	占有点数	消費電流（A）		海外規格
	出力点数	最大開閉能力	外部接続	形CS1W-BC			形CS1W-BI						5V系	26V系
	出力点数	最大開閉能力	外部接続	□□3	□□2		□□3	□□2					5V系	26V系
形CS1W-OC201	8点	AC250V／2A、DC24V／2A、DC120V／0.1A	脱着式端子台	○	○	×	○	○	○	×	○	1CH	0.10	同時ON接点1点あたり0.006	UC1、N、L、CE
形CS1W-OC211	16点	AC250V／2A、DC24V／2A、DC120V／0.1A	脱着式端子台	○	○	×	○	○	○	×	○	1CH	0.13	同時ON接点1点あたり0.006	UC1、N、L、CE

トランジスタ出力ユニット

形式	仕様				CPU装置		SYSMAC α用増設I/O装置	CS1用増設装置		CS1用長距離増設装置	SYSBUSリモートI/O子局装置	CS1D CPU装置（CPU単独／CPU二重化）、CS1D増設装置	占有点数	消費電流（A）		海外規格
	出力点数	定格電圧	最大負荷電流	外部接続他	形CS1W-BC			形CS1W-BI						5V系	26V系
	出力点数	定格電圧	最大負荷電流	外部接続他	□□3	□□2		□□3	□□2					5V系	26V系
形CS1W-OD211	16点、シンクタイプ	DC12～24V	0.5A/点 8A/ユニット	脱着式端子台	○	○	×	○	○	○	×	○	1CH	0.17	-	UC1、N、L、CE
形CS1W-OD212	16点、ソースタイプ	DC24V	0.5A/点 5A/ユニット	脱着式端子台、負荷短絡保護、アラーム機能付き	○	○	×	○	○	○	×	○	1CH	0.17	-	U、C、N、L、CE
形CS1W-OD231	32点、シンクタイプ	DC12～24V	0.5A/点 5A/ユニット	コネクタ方式（適合コネクタ形C500-CE404付属）	○	○	×	○	○	○	×	○	2CH	0.27	-	UC1、N、L、CE
形CS1W-OD232	32点、ソースタイプ	DC24V	0.5A/点 5A/ユニット	コネクタ方式（適合コネクタ形C500-CE404付属）、負荷短絡保護、アラーム機能付き	○	○	×	○	○	○	×	○	2CH	0.27	-	U、C、N、L、CE
形CS1W-OD261	64点、シンクタイプ	DC12～24V	0.3A/点 6.4A/ユニット	コネクタ方式（適合コネクタ形C500-CE404付属）	○	○	×	○	○	○	×	○	4CH	0.39	-	UC1、N、L、CE
形CS1W-OD262	64点、ソースタイプ	DC24V	0.3A/点 6.4A/ユニット	コネクタ方式（適合コネクタ形C500-CE404付属）	○	○	×	○	○	○	×	○	4CH	0.39	-	UC1、N、L、CE
形CS1W-OD291	96点、シンクタイプ	DC12～24V	0.1A/点 7.2A/ユニット	コネクタ方式（適合コネクタ形CS1W-CE561付属）	○	○	×	○	○	○	×	○	6CH	0.48	-	U、C、N、L、CE
形CS1W-OD292	96点、ソースタイプ	DC12～24V	0.1A/点 7.2A/ユニット	コネクタ方式（適合コネクタ形CS1W-CE561付属）	○	○	×	○	○	○	×	○	6CH	0.48	-	U、C、N、L、CE

トライアック出力ユニット

形式	仕様			CPU装置		SYSMAC α用増設I/O装置	CS1用増設装置		CS1用長距離増設装置	SYSBUSリモートI/O子局装置	CS1D CPU装置（CPU単独／CPU二重化）、CS1D増設装置	占有点数	消費電流（A）		海外規格
	出力点数	最大開閉能力	外部接続	形CS1W-BC			形CS1W-BI						5V系	26V系
	出力点数	最大開閉能力	外部接続	□□3	□□2		□□3	□□2					5V系	26V系
形CS1W-OA211	16点	最大 AC250V 0.5A	脱着式端子台	○	○	×	○	○	○	×	○	1CH	最大0.406（0.07+0.021×ON点数）	-	UC、N、L、CE

※一部の型番の情報のみ掲載しています。

型番リスト

表示件数

型番

入力点数

入力形式

定格入力電圧

(V)

出力点数

出力形式

定格負荷電圧

(V)

保護機能

接続端子

代表規格

出力電圧

(V)

出力電流

(A)

消費電流

(A)

名称

備考

RoHS?

最小発注数量

16	AC/DC 入力	100～120	-	-	-	-	[端子台] 端子台	CE / UL / CUL / CSA	-	-	0.11	AC入力ユニット	-	10	1個
16	AC入力	200～240	-	-	-	-	[端子台] 端子台	CE / UL / CUL / CSA	-	-	0.11	AC入力ユニット	-	10	1個
16	[DC入力] DC入力	24	-	-	-	-	[端子台] 端子台	CE / UL / CUL / CSA	-	-	0.1	DC入力ユニット	-	10	1個
32	[DC入力] DC入力	24	-	-	-	-	[コネクタ] コネクタ	UL / CUL / CSA	-	-	0.15	DC入力ユニット	-	10	1個
64	[DC入力] DC入力	24	-	-	-	-	[コネクタ] コネクタ	UL / CUL / CSA	-	-	0.15	DC入力ユニット	-	10	1個
96	[DC入力] DC入力	24	-	-	-	-	[コネクタ] コネクタ	CE / UL / CUL / CSA	-	-	0.2	DC入力ユニット	-	10	1個
32	[DC入力] DC入力	24	32	トランジスタ/シンク出力	DC12～24	無し	[コネクタ] コネクタ	UL / CUL / CSA	DC12～24	0.3	0.27	DC入力／トランジスタ出力ユニット	-	-	1個
48	[DC入力] DC入力	24	48	トランジスタ/シンク出力	DC12～24	無し	[コネクタ] コネクタ	CE / UL / CSA	DC12～24	0.1	0.35	DC入力／トランジスタ出力ユニット	-	10	1個
-	-	-	16	トライアック出力	AC250	無し	[端子台] 端子台	CE / UL / CUL / CSA	AC250	0.5	0.406	トライアック出力ユニット	-	10	1個
-	-	-	8	リレー出力	AC250	無し	[端子台] 端子台	CE / UL / CUL / CSA	AC250/DC24	2	0.1	リレー接点出力ユニット	出力電流最少値 DC120V/0.1A	10	1個
-	-	-	16	リレー出力	AC250	無し	[端子台] 端子台	CE / UL / CUL / CSA	AC250/DC24	2	0.13	リレー接点出力ユニット	-	10	1個
-	-	-	16	トランジスタ/シンク出力	DC12～24	無し	[端子台] 端子台	CE / UL / CUL / CSA	DC12～24	0.5（点）/8（ユニット）	0.17	トランジスタ出力ユニット	-	10	1個
-	-	-	16	トランジスタ/ソース出力	DC24	無し	[端子台] 端子台	CE / UL / CSA	DC24	0.5（点）/5（ユニット）	0.17	トランジスタ出力ユニット	-	10	1個
-	-	-	32	トランジスタ/シンク出力	DC12～24	無し	[コネクタ] コネクタ	CE / UL / CUL / CSA	DC12～24	0.5（点）/5（ユニット）	0.27	トランジスタ出力ユニット	-	10	1個
-	-	-	32	トランジスタ/ソース出力	DC24	無し	[コネクタ] コネクタ	CE / UL / CSA	DC24	0.5（点）/5（ユニット）	0.27	トランジスタ出力ユニット	-	10	1個
-	-	-	64	トランジスタ/シンク出力	DC12～24	無し	[コネクタ] コネクタ	UL / CUL / CSA	DC12～24	0.3（点）/6.4（ユニット）	0.39	トランジスタ出力ユニット	-	10	1個
-	-	-	64	トランジスタ/ソース出力	DC24	無し	[コネクタ] コネクタ	CE / UL / CUL / CSA	DC24	0.3（点）/6.4（ユニット）	0.39	トランジスタ出力ユニット	-	10	1個
-	-	-	96	トランジスタ/シンク出力	DC12～24	無し	[コネクタ] コネクタ	CE / UL / CSA	DC12～24	0.1（点）/7.2（ユニット）	0.48	トランジスタ出力ユニット	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

19,183円 ( 21,101円 )	1日目
21,902円 ( 24,092円 )	1日目
16,424円 ( 18,066円 )	在庫品1日目当日出荷可能
31,185円 ( 34,304円 )	在庫品1日目当日出荷可能
51,247円 ( 56,372円 )	在庫品1日目当日出荷可能
67,052円 ( 73,757円 )	1日目
51,381円 ( 56,519円 )	在庫品1日目当日出荷可能
67,052円 ( 73,757円 )	1日目
27,900円 ( 30,690円 )	1日目
17,127円 ( 18,840円 )	1日目
22,765円21,626円 ( 23,789円 )	在庫品1日目当日出荷可能
18,295円 ( 20,125円 )	1日目
23,738円 ( 26,112円 )	1日目
31,000円18,600円 ( 20,460円 )	在庫品1日目当日出荷可能
40,077円 ( 44,085円 )	1日目
51,381円 ( 56,519円 )	在庫品1日目当日出荷可能
65,511円 ( 72,062円 )	1日目
74,502円 ( 81,952円 )	1日目

詳細情報

基本情報

基本情報

SYSMAC CS1用入出力ユニット。
【特長】
・入力点数：16、32、48、64、96。
・出力点数：8、16、32、48、64、96。
【用途】
・SYSMAC CS1用。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
