CJシリーズ 出力ユニット CJ1W-OC／OA／OD
- 通常単価(税別)
- 12,761円～56,905円
- 税込単価
- 14,037円～62,596円
高速タイプから多点タイプまで豊富なバリエーションを取り揃えた基本PLC（入出力ユニット）。【特長】・リ...
詳細を確認- RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
CJシリーズ 出力ユニット CJ1W-OC/OA/ODの外形図と寸法
単位:mm
18P端子台タイプの外形
形番:CJ1W-OC201/OC211/OA201/OD201/OD202/OD203/OD204/OD211/OD213/OD212
寸法図
単位:mm
32点タイプ(出力ユニット)の外形
形番:CJ1W-OD231
寸法図
単位:mm
MIL コネクタタイプ(40 ピン×1)の外形
形番:CJ1W-OD232/OD233/OD234
寸法図
単位:mm
64点タイプ(出力ユニット)の外形
形番:CJ1W-OD261
寸法図
単位:mm
MIL コネクタタイプ(40 ピン×2)の外形
形番:CJ1W-OD262/OD263
寸法図

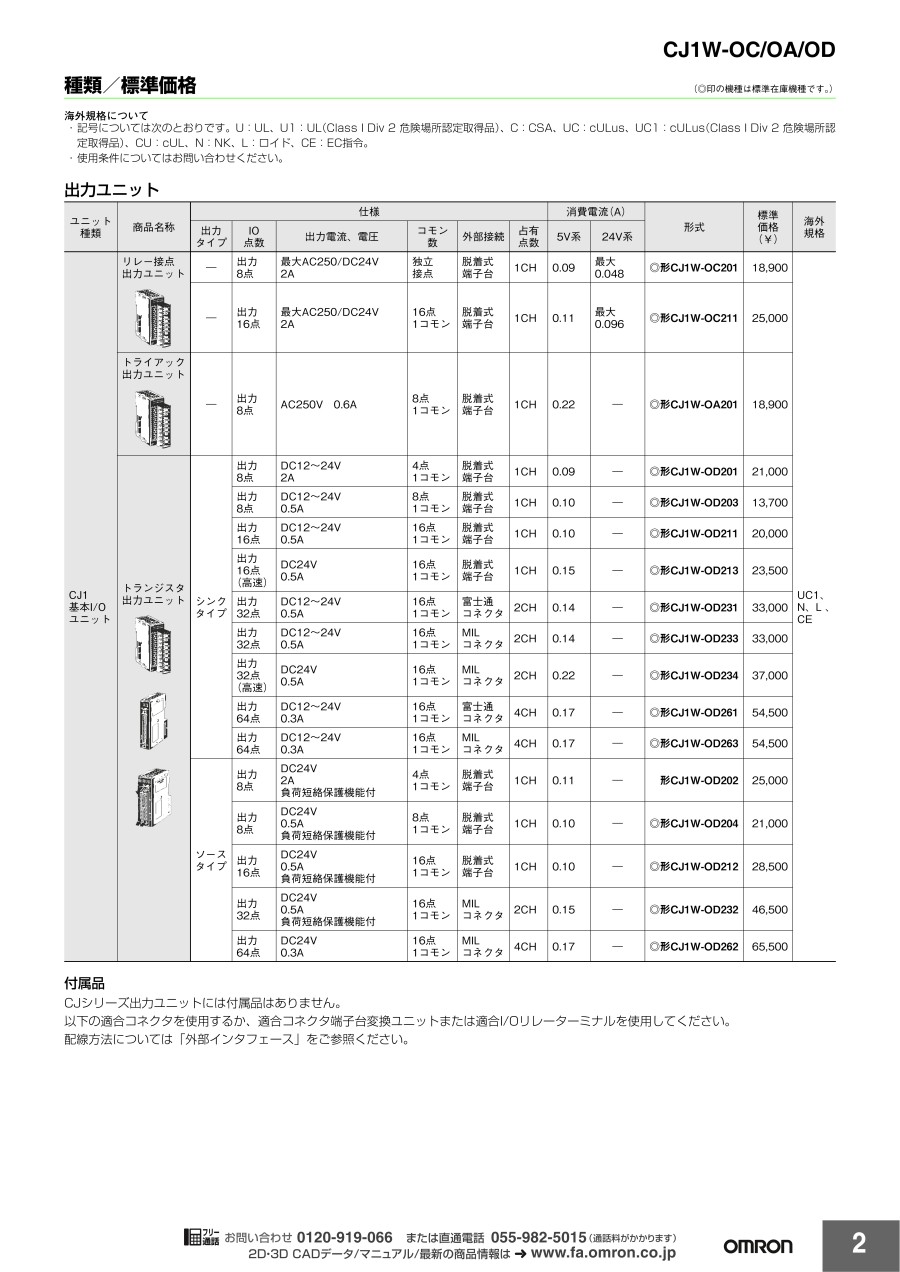

出力ユニットの仕様について
| ユニット 種類 | 商品名称 | 仕様 | 消費電流(A) | 形式 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 出力 タイプ | IO 点数 | 出力電流、電圧 | コモン 数 | 外部接続 | 占有 点数 | 5V系 | 24V系 | |||
| CJ1 基本I/O ユニット | リレー接点 出力ユニット | - | 出力 8点 | 最大AC250/DC24V 2A | 独立 接点 | 脱着式 端子台 | 1CH | 0.09 | 最大 0.048 | 形CJ1W-OC201 |
| - | 出力 16点 | 最大AC250/DC24V 2A | 16点 1コモン | 脱着式 端子台 | 1CH | 0.11 | 最大 0.096 | 形CJ1W-OC211 | ||
| トライアック 出力ユニット | - | 出力 8点 | AC250V 0.6A | 8点 1コモン | 脱着式 端子台 | 1CH | 0.22 | - | 形CJ1W-OA201 | |
| トランジスタ 出力ユニット | シンク タイプ | 出力 8点 | DC12～24V 2A | 4点 1コモン | 脱着式 端子台 | 1CH | 0.09 | - | 形CJ1W-OD201 | |
| 出力 8点 | DC12～24V 0.5A | 8点 1コモン | 脱着式 端子台 | 1CH | 0.10 | - | 形CJ1W-OD203 | |||
| 出力 16点 | DC12～24V 0.5A | 16点 1コモン | 脱着式 端子台 | 1CH | 0.10 | - | 形CJ1W-OD211 | |||
| 出力 16点 (高速) | DC24V 0.5A | 16点 1コモン | 脱着式 端子台 | 1CH | 0.15 | - | 形CJ1W-OD213 | |||
| 出力 32点 | DC12～24V 0.5A | 16点 1コモン | 富士通 コネクタ | 2CH | 0.14 | - | 形CJ1W-OD231 | |||
| 出力 32点 | DC12～24V 0.5A | 16点 1コモン | MIL コネクタ | 2CH | 0.14 | - | 形CJ1W-OD233 | |||
| 出力 32点 (高速) | DC24V 0.5A | 16点 1コモン | MIL コネクタ | 2CH | 0.22 | - | 形CJ1W-OD234 | |||
| 出力 64点 | DC12～24V 0.3A | 16点 1コモン | 富士通 コネクタ | 4CH | 0.17 | - | 形CJ1W-OD261 | |||
| 出力 64点 | DC12～24V 0.3A | 16点 1コモン | MIL コネクタ | 4CH | 0.17 | - | 形CJ1W-OD263 | |||
| ソース タイプ | 出力 8点 | DC24V 2A 負荷短絡保護機能付 | 4点 1コモン | 脱着式 端子台 | 1CH | 0.11 | - | 形CJ1W-OD202 | ||
| 出力 8点 | DC24V 0.5A 負荷短絡保護機能付 | 8点 1コモン | 脱着式 端子台 | 1CH | 0.10 | - | 形CJ1W-OD204 | |||
| 出力 16点 | DC24V 0.5A 負荷短絡保護機能付 | 16点 1コモン | 脱着式 端子台 | 1CH | 0.10 | - | 形CJ1W-OD212 | |||
| 出力 32点 | DC24V 0.5A 負荷短絡保護機能付 | 16点 1コモン | MIL コネクタ | 2CH | 0.15 | - | 形CJ1W-OD232 | |||
| 出力 64点 | DC24V 0.3A | 16点 1コモン | MIL コネクタ | 4CH | 0.17 | - | 形CJ1W-OD262 | |||
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
15,290円 ( 16,819円 ) | 1日目 |
15,140円 ( 16,654円 ) | 在庫品1日目当日出荷可能 |
20,160円 ( 22,176円 ) | 在庫品1日目当日出荷可能 |
19,260円 ( 21,186円 ) | 1日目 |
22,391円 ( 24,630円 ) | 1日目 |
12,761円 ( 14,037円 ) | 在庫品1日目当日出荷可能 |
16,090円 ( 17,699円 ) | 在庫品1日目当日出荷可能 |
23,080円 ( 25,388円 ) | 在庫品1日目当日出荷可能 |
21,416円 ( 23,558円 ) | 1日目 |
27,190円 ( 29,909円 ) | 在庫品1日目当日出荷可能 |
38,980円 ( 42,878円 ) | 1日目 |
27,130円 ( 29,843円 ) | 1日目 |
32,149円 ( 35,364円 ) | 1日目 |
44,338円 ( 48,772円 ) | 在庫品1日目当日出荷可能 |
56,905円 ( 62,596円 ) | 1日目 |
44,338円 ( 48,772円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
高速タイプから多点タイプまで豊富なバリエーションを取り揃えた基本PLC（入出力ユニット）。
【特長】
・リレー接点出力、トライアック出力、トランジスタ出力の3タイプ。
・トランジスタ出力はシンクタイプ、ソースタイプの選択が可能。
・様々なタイプの端子台変換ユニットがあり外部出力機器との配線も簡単に出来る。
【用途】
・PLCの基本出力用に利用可能。
ご注意
- RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
