CJシリーズ 入出力ユニット CJ1W-MD
- 通常単価(税別)
- 28,415円～49,177円特別価格
- 税込単価
- 31,257円～54,095円特別価格
用途や配線方法に応じた豊富なバリエーションをご用意した基本入出力ユニット。【特長】・2種類のインタフェ...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

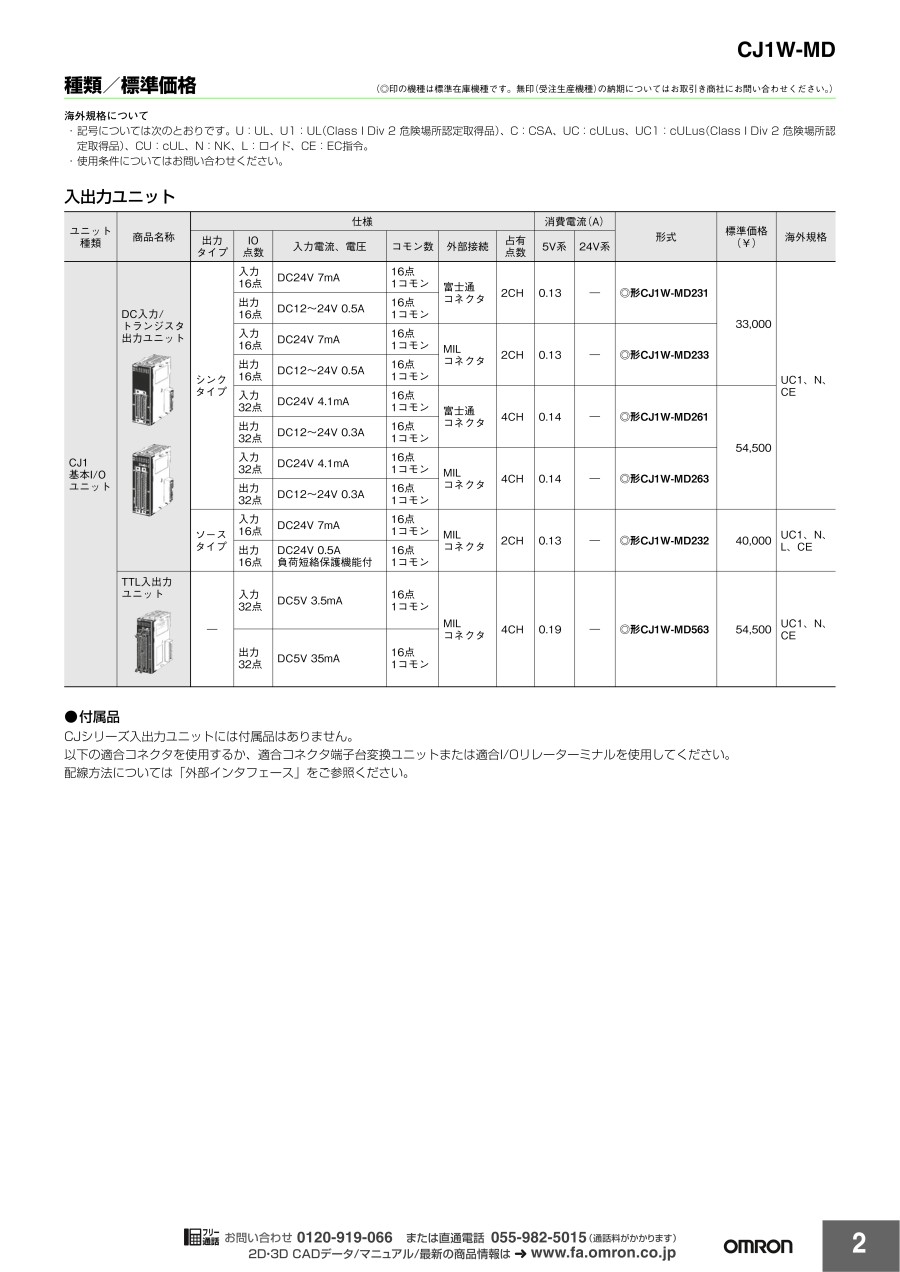

CJシリーズ 入出力ユニット CJ1W-MDの仕様
CJ1W-MD231の外観
CJ1W-MD231の寸法図 単位：mm
CJ1W-MD232、CJ1W-MD233の外観
CJ1W-MD232、CJ1W-MD233の寸法図 単位：mm
CJ1W-MD261の外観
CJ1W-MD261の寸法図 単位：mm
CJ1W-MD263、CJ1W-MD563の外観
CJ1W-MD263、CJ1W-MD563の寸法図 単位：mm
| ユニット種類 | 商品名称 | 仕様 | 消費電流（A） | 形式 | 海外規格 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 出力タイプ | IO点数 | 入力電流、電圧 | コモン数 | 外部接続 | 占有点数 | 5V系 | 24V系 | ||||
| CJ1 基本I／O ユニット | DC入力／ トランジスタ 出力ユニット | シンクタイプ | 入力16点 | DC24V 7mA | 16点1コモン | 富士通 コネクタ | 2CH | 0.13 | - | 形CJ1W-MD231 | UC1、N、CE |
| 出力16点 | DC12～24V 0.5A | 16点1コモン | |||||||||
| 入力16点 | DC24V 7mA | 16点1コモン | MIL コネクタ | 2CH | 0.13 | - | 形CJ1W-MD233 | ||||
| 出力16点 | DC12～24V 0.5A | 16点1コモン | |||||||||
| 入力32点 | DC24V 4.1mA | 16点1コモン | 富士通 コネクタ | 4CH | 0.14 | - | 形CJ1W-MD261 | ||||
| 出力32点 | DC12～24V 0.3A | 16点1コモン | |||||||||
| 入力32点 | DC24V 4.1mA | 16点1コモン | MIL コネクタ | 4CH | 0.14 | - | 形CJ1W-MD263 | ||||
| 出力32点 | DC12～24V 0.3A | 16点1コモン | |||||||||
| ソースタイプ | 入力16点 | DC24V 7mA | 16点1コモン | MIL コネクタ | 2CH | 0.13 | - | 形CJ1W-MD232 | UC1、N、L、CE | ||
| 出力16点 | DC24V 0.5A 負荷短絡保護機能付 | 16点1コモン | |||||||||
| TTL入出力 ユニット | - | 入力32点 | DC5V 3.5mA | 16点1コモン | MIL コネクタ | 4CH | 0.19 | - | 形CJ1W-MD563 | UC1、N、CE | |
| 出力32点 | DC5V 35mA | 16点1コモン | |||||||||
海外規格について
- 記号については次のとおりです。U：UL、U1：UL（Class I Div 2 危険場所認定取得品）、C：CSA、UC：cULus、UC1：cULus（Class I Div 2 危険場所認定取得品）、CU：cUL、N：NK、L：ロイド、CE：EC指令。
- 使用条件については弊社サポートセンターへお問い合わせください。
付属品
CJシリーズ入出力ユニットには付属品はありません。
適合コネクタを使用するか、適合コネクタ端子台変換ユニットまたは適合I／Oリレーターミナルを使用してください。
配線方法については「外部インタフェース」をご参照ください。
外部インタフェース
32点ユニット（24P×2富士通コネクタタイプ／20P×2 MILコネクタタイプ）
64点ユニット（40P×2富士通コネクタタイプ／MILコネクタタイプ）
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
28,415円 ( 31,257円 ) | 在庫品1日目当日出荷可能 |
32,141円 ( 35,355円 ) | 1日目 |
28,415円 ( 31,257円 ) | 在庫品1日目当日出荷可能 |
44,259円 ( 48,685円 ) | 1日目 |
49,177円36,882円 ( 40,570円 ) | 在庫品1日目当日出荷可能 |
49,177円12,294円 ( 13,523円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
用途や配線方法に応じた豊富なバリエーションをご用意した基本入出力ユニット。
【特長】
・2種類のインタフェースの使い分けが可能。
・出力側は、シンクタイプ、ソースタイプが選択可。CJ1W-MD232は負荷短絡保護機能付。
・ON、OFF応答時間はCPUユニットのPCシステム設定にて、0～32msまで切替が可能。
・5VTTL入出力ユニットも用意（CJ1W-MD563が対応）。
・様々なタイプの端子台変換ユニットをご用意、外部入出力機器との配線も簡単に出来る。
【用途】
・CJ1シリーズのコネクタを使用した多点入出力ユニットとして使用される。
