I/Oコントロールユニット I/Oインタフェースユニット DC入力ユニット
- 通常単価(税別)
- 10,008円～19,249円特別価格
- 税込単価
- 11,009円～21,174円特別価格
CJシリーズの増設ユニットと基本入力ユニット。【特長】・増設ユニット：ユニットタイプの増設ユニットが、...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様

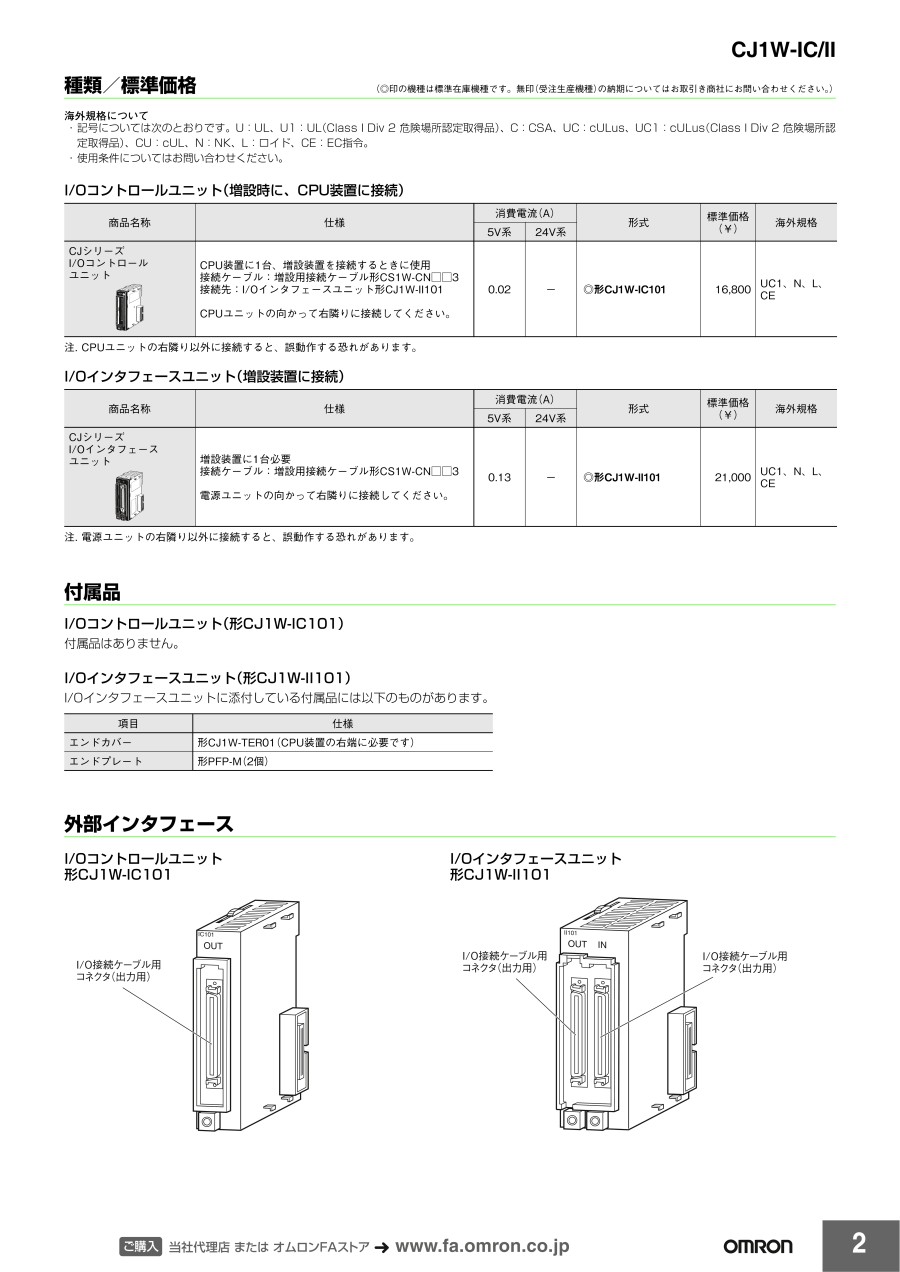

CJ1W-IC／II
CJ1W-IC101の外観
CJ1W-IC101の寸法図 単位：mm
注.質量：70g以下
CJ1W-IC101の外部インターフェース
CJ1W-II101の外観
CJ1W-II101の寸法図 単位：mm
注.質量：130g以下（エンドカバーを含む）
CJ1W-II101の外部インターフェース
| 商品名称 | 仕様 | 消費電流（A） | 形式 | 海外規格 | |
|---|---|---|---|---|---|
| 5V系 | 24V系 | ||||
| CJシリーズ I/Oコントロール ユニット |
CPU装置に1台、増設装置を接続するときに使用 接続ケーブル：増設用接続ケーブル形CS1W-CN□□3 接続先：I/Oインタフェースユニット形CJ1W-II101 CPUユニットの向かって右隣りに接続してください。 |
0.02 | - | 形CJ1W-IC101 | UC1、N、L、CE |
注.CPUユニットの右隣り以外に接続すると、誤動作する恐れがあります。
| 商品名称 | 仕様 | 消費電流（A） | 形式 | 海外規格 | |
|---|---|---|---|---|---|
| 5V系 | 24V系 | ||||
| CJシリーズ I/Oインタフェース ユニット |
増設装置に1台必要 接続ケーブル：増設用接続ケーブル形CS1W-CN□□3 電源ユニットの向かって右隣りに接続してください。 |
0.13 | - | 形CJ1W-II101 | UC1、N、L、CE |
注.電源ユニットの右隣り以外に接続すると、誤動作する恐れがあります。
海外規格について
- 記号については次のとおりです。UC1：cULus（Class I Div 2 危険場所認定取得品）、N：NK、L：ロイド、CE：EC指令。
- 使用条件については弊社サポートセンターへお問い合わせください。
付属品
- CJ1W-IC101：なし
- CJ1W-II101：エンドカバー CJ1W-TER01（CPU装置の右端に必要）、エンドプレート PFP-M（2個）
CJ1W-ID
CJ1W-ID201の外観
CJ1W-ID201の寸法図 単位：mm
回路構成図
外部接続図・ 端子とデバイス変数との対応図
| 名称 | DC入力ユニット（端子台、8点） |
|---|---|
| 形式 | 形CJ1W-ID201 |
| 定格入力電圧 | DC12～24V |
| 許容入力電圧範囲 | DC10.2～26.4V |
| 入力インピーダンス | 2.4 kΩ |
| 入力電流 | 10mA TYP.（DC24V） |
| ON電圧／ON電流 | DC8.8V以上／3mA以上 |
| OFF電圧／OFF電流 | DC3V以下／1mA以下 |
| ON応答時間 | 8.0ms以下（設定により0～32ms切換可能）※1 |
| OFF応答時間 | 8.0ms以下（設定により0～32ms切換可能）※1 |
| 回路数 | 8点独立接点 |
| 同時ON点数 | 100%同時ON |
| 絶縁抵抗 | 外部端子一括とGR端子間20MΩ以上（DC100Vにて） |
| 耐電圧 | 外部端子一括とGR端子間AC1000V 1分間 漏れ電流10mA以下 |
| 内部消費電流 | DC5V：80mA以下 |
| 質量 | 110g以下 |
| 回路構成 | ・各端子の信号名称はデバイス変数名です。 デバイス変数名はデバイス名を「Jxx」としたときの名称です。 |
| 外部接続図・ 端子とデバイス変数との 対応図 ※2 |
・入力電源の極性は+、-どちらでも構いません。 ・各端子の信号名称はデバイス変数名です。 デバイス変数名はデバイス名を「Jxx」としたときの名称です。 |
注.外部入出力に使用できるのは8点ですが、I／O割付上16点（1CH）分占有します。
※1. 1.0msの設定時、内部素子の遅れにより、ON応答時間20μs以下、OFF応答時間400μs以下となります。
※2. 外部接続図・端子とデバイス変数との対応図に記載しているコネクタピン番号A0～A8、B0～B8は本データシートでの表記です。ユニットには記載されていません。
※掲載しているのは仕様の一部です。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
15,950円 ( 17,545円 ) | 在庫品1日目当日出荷可能 |
10,008円6,004円 ( 6,604円 ) | 在庫品1日目当日出荷可能 |
19,249円 ( 21,174円 ) | 在庫品1日目当日出荷可能 |
