シリアルコミュニケーションボード／シリアルコミュニケーションユニット CS1W-SCB□□-V1／SCU21-V1／SCU31-V1の仕様

形CS1W-SCB21-V1／形CS1W-SCB41-V1の外観

形CS1W-SCU21-V1／形CS1W-SCU31-V1の外観

システム構成例

概要

RS-232Cなどのシリアル通信ポートを2ポート装備したCPUユニット装着のINNERボードおよびCPU高機能ユニット。
プロトコルマクロ、上位リンク、NTリンク、シリアルゲートウェイ、無手順、Modbus-RTUスレーブのシリアル通信モードをポート毎に選択できる。
CS1シリーズのシリアル通信の多ポート化を容易に実現できる。

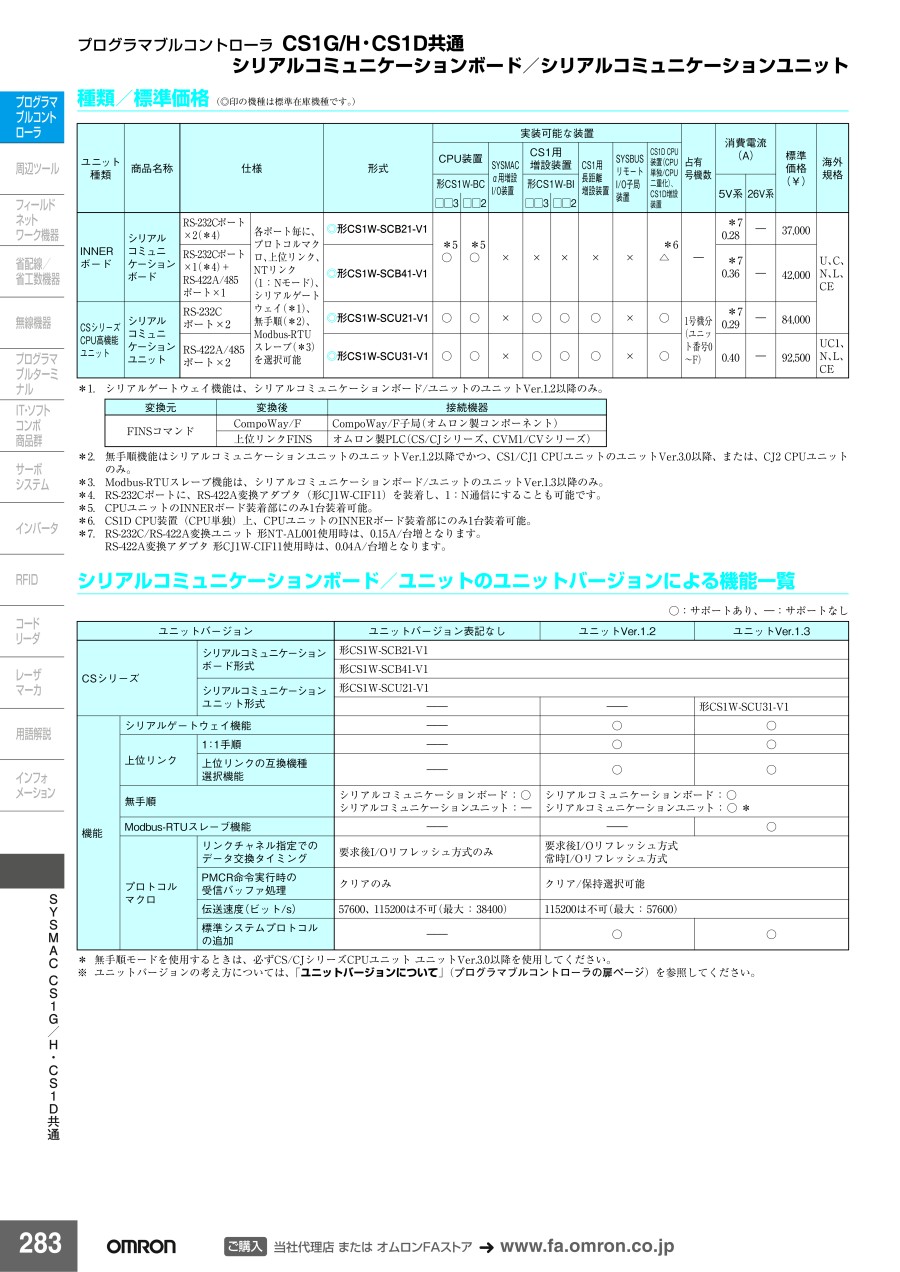

種類

ユニット種類	商品名称	仕様
INNERボード	シリアルコミュニケーションボード	RS-232Cポート ×2（*4）	各ポート毎に、プロトコルマクロ、上位リンク、NTリンク（1：Nモード）、シリアルゲートウェイ（1）、無手順（2）、Modbus-RTUスレーブ（*3）を選択可能
INNERボード	シリアルコミュニケーションボード	RS-232Cポート ×1（*4）＋ RS-422A／485 ポート×1
CSシリーズ CPU高機能ユニット	シリアルコミュニケーションユニット	RS-232C ポート×2
CSシリーズ CPU高機能ユニット	シリアルコミュニケーションユニット	RS-422A／485 ポート×2

形式	実装可能な装置								占有号機数	消費電流（A）	海外規格
	CPU装置		SYSMACα用増設I／O装置	CS1用増設装置		CS1用長距離増設装置	SYSBUSリモートI／O子局装置	CS1D CPU装置（CPU単独／CPU二重化）、 CS1D増設装置		消費電流（A）
	形CS1W-BC			形CS1W-BI						5V系
	□□3	□□2		□□3	□□2					5V系
形CS1W-SCB21-V1	*5 ○	*5 ○	×	×	×	×	×	*6 △	-	*7 0.28	U、C、 N、L、 CE
形CS1W-SCB41-V1	*5 ○	*5 ○	×	×	×	×	×	*6 △	-	*7 0.36
形CS1W-SCU21-V1	○	○	×	○	○	○	×	○	1号機分（ユニット番号0 ～F）	*7 0.29
形CS1W-SCU31-V1	○	○	×	○	○	○	×	○	1号機分（ユニット番号0 ～F）	0.40	UC1、 N、L、 CE

*1. シリアルゲートウェイ機能は、シリアルコミュニケーションボード／ユニットのユニットVer.1.2以降のみ。
*2. 無手順機能はシリアルコミュニケーションユニットのユニットVer.1.2以降でかつ、CPUユニットのユニットVer.3.0以降のみ。
*3. Modbus-RTUスレーブ機能は、シリアルコミュニケーションボード／ユニットのユニットVer.1.3以降のみ。
*4. RS-232Cポートに、RS-422A変換アダプタ（形CJ1W-CIF11）を装着し、1：N通信にすることも可能です。
*5. CPUユニットのINNERボード装着部にのみ1台装着可能。
*6. CS1D CPU装置（CPU単独）上、CPUユニットのINNERボード装着部にのみ1台装着可能。
*7. RS-232C／RS-422A変換ユニット形NT-AL001使用時は、0.15A/台増となります。
RS-422A変換アダプタ形CJ1W-CIF11使用時は、0.04A/台増となります。

変換元	変換後	接続機器
FINSコマンド	CompoWay／F	CompoWay／F子局（オムロン製コンポーネント）
FINSコマンド	上位リンクFINS	オムロン製PLC（CS／CJシリーズ、 CVM1／CVシリーズ）

*1の補足表

シリアルコミュニケーションボード／ユニットのユニットバージョンによる機能一覧

ユニットバージョン			ユニットバージョン表記なし	ユニットVer.1.2	ユニットVer.1.3
CSシリーズ		シリアルコミュニケーションボード形式	形CS1W-SCB21-V1
		シリアルコミュニケーションボード形式	形CS1W-SCB41-V1
		シリアルコミュニケーションユニット形式	形CS1W-SCU21-V1
		シリアルコミュニケーションユニット形式	-	-	形CS1W-SCU31-V1
機能	シリアルゲートウェイ機能		-	○	○
	上位リンク	1 : 1手順	-	○	○
	上位リンク	上位リンクの互換機種選択機能	-	○	○
	無手順		シリアルコミュニケーションボード：○ シリアルコミュニケーションユニット：-	シリアルコミュニケーションボード：○ シリアルコミュニケーションユニット：○ *
	Modbus-RTUスレーブ機能		-	-	○
	プロトコルマクロ	リンクチャネル指定でのデータ交換タイミング	要求後I／Oリフレッシュ方式のみ	要求後I／Oリフレッシュ方式常時I／Oリフレッシュ方式
		PMCR命令実行時の受信バッファ処理	クリアのみ	クリア／保持選択可能
		伝送速度（ビット/s）	57600、115200は不可（最大：38400）	115200は不可（最大：57600）
		標準システムプロトコルの追加	-	○	○

○：サポートあり、-：サポートなし
* 無手順モードを使用するときは、必ずCS／CJシリーズCPUユニットユニットVer.3.0以降を使用してください。

型番リスト

表示件数

型番

通信インターフェイス(伝送規格)

代表規格

占有号機数

消費電流

(A)

RoHS?

最小発注数量

RS-232	CE / UL / CSA	-	0.28	10	1個
RS-232 / RS-422(A)/485	CE / UL / CSA	-	0.36	10	1個
RS-232	CE / UL / CSA	1号機分	0.29	10	1個
RS-422(A)/485	CE / UL / CUL / CSA	1号機分	0.40	10	1個

通常単価(税別) (税込単価)	通常出荷日

38,132円 ( 41,945円 )	1日目
43,058円 ( 47,364円 )	1日目
88,590円 ( 97,449円 )	1日目
100,976円90,878円 ( 99,966円 )	1日目

詳細情報

基本情報

基本情報

I／Oスロットを占有することなく、シリアル通信ポートを増設可能な通信ユニット。
【特長】
・プロトコルマクロ、上位リンク、NTリンク、シリアルゲートウェイ、無手順をサポート。
＜シリアルコミュニケーションボード＞
・I／Oスロットを占有することなく、シリアル通信ポートを増設可能。
・RS-422A／485ポートの場合、汎用外部機器と1:N通信可能。
・データ受信時に、CPUユニットへの割り込みが可能。
＜シリアルコミュニケーションユニット＞
・CPU装置または増設装置に、他のCPU高機能ユニットと合わせて最大16台装着可能。これにより多ポートのシリアル通信が必要なシステムに対応可能。
【用途】
・PLCの1対N通信が必要な際に使用。
