Controller Linkユニット・サポートボード
- 通常単価(税別)
- 88,590円～253,466円特別価格
- 税込単価
- 97,449円～278,813円特別価格
通常出荷日：在庫品1日目～1日目一部当日出荷可能
データの同時性を保証し、送信CH数が4,000CHに大幅アップしたユニット。【特長】・Controll...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
Controller Linkユニット／サポートボード CS1W-CLK□3の仕様
形CS1W-CLK23の外観
形CS1W-CLK13の外観
形CS1W-CLK53の外観
形CS1W-CLK23の寸法図（単位：mm）
形CS1W-CLK13の寸法図（単位：mm）
形CS1W-CLK53の寸法図（単位：mm）
CS1W-CLK13、CS1W-CLK53には、光ケーブル固定金具が付属。
特長
- データリンクテーブルを設定するだけでプログラムレスで簡単に大容量のデータリンクが可能。
- 1ノードの送受信データCH数は、ユニットで最大20,000CH（*1）。（ボードで最大62,000CH）
- データの同時性を保証し、1ノードあたり送信データ最大4000CH分（*2）のデータリンクが可能。
- データリンク稼動中に、任意設定のデータリンクテーブルを変更することができる。（*3）
- エラー診断ツールや、豊富なステータスフラグにより、システム全体の異常をモニタ可能。
- 光リングタイプのトークンリングモードでは伝送路二重化によりケーブル断線時も正常通信を継続。
- 断線箇所が検知できるため、保守時間を大幅に短縮できる。
- CS1Dシステムに装着することで、通信ユニットの二重化が可能となり、更なる信頼性向上を図れる。（*4）
- *1. ユニットVer.1.2以降で対応。
- *2. 形CS1W-CLK□3、形3G8F7-CLK□3が対応。
- *3. 形CS1W-CLK□3、形3G8F7-CLK□3、および末尾が-V1の形式が対応。
- *4. 形CS1W-CLK13/CLK53とCS1Dデュプレックスおよびシンプレックスシステムにて可能。

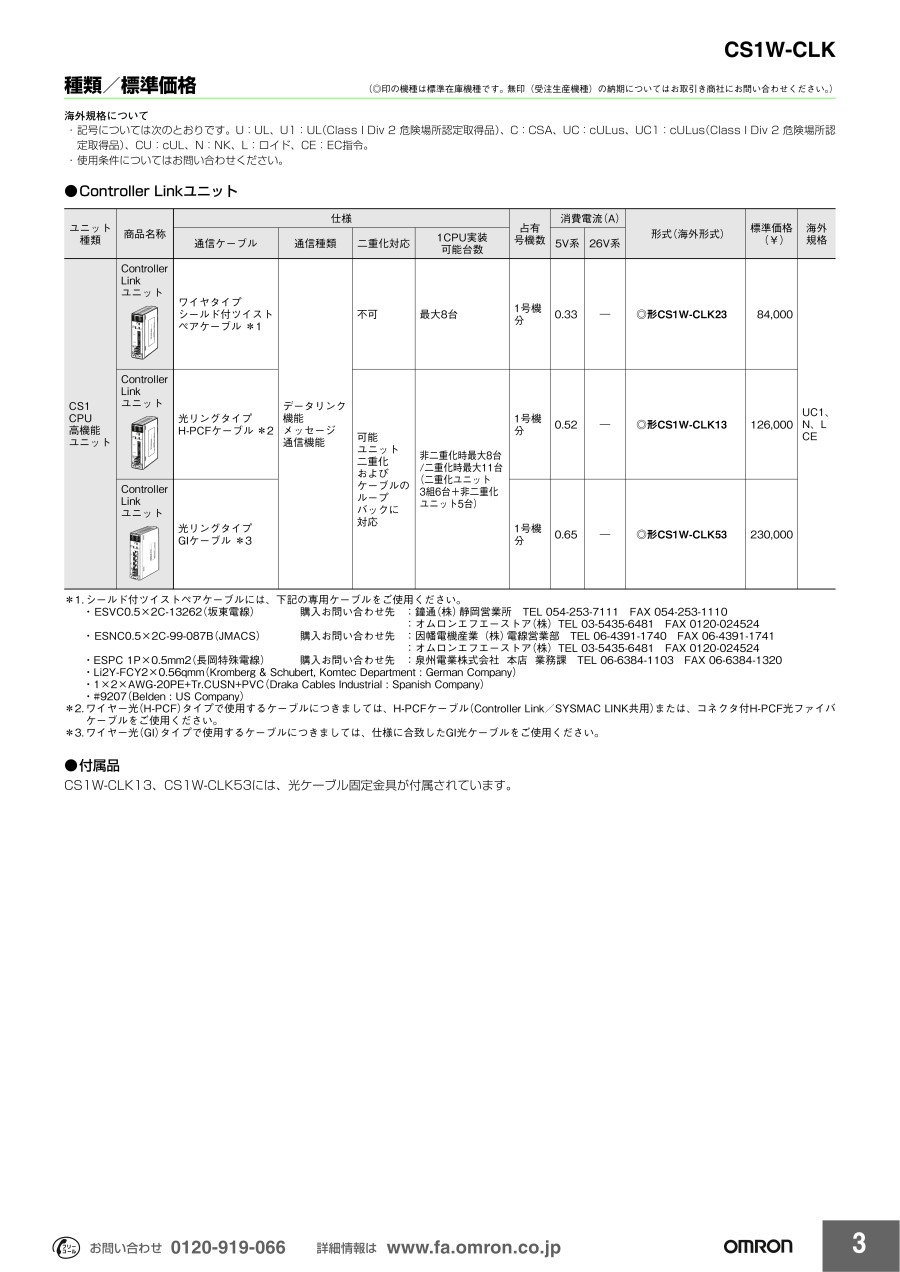

Controller Linkユニット
海外規格について
- 記号については次のとおりです。UC1：cULus（Class I Div 2 危険場所認定取得品）、N：NK、L：ロイド、CE：EC指令。
- 使用条件については弊社サポートセンターまでお問い合わせください。
| ユニット 種類 |
商品名称 | 仕様 | 占有 号機数 |
消費電流（A） | 形式（海外形式） | 海外規格 | |||
|---|---|---|---|---|---|---|---|---|---|
| 通信ケーブル | 通信種類 | 二重化対応 | 1CPU実装 可能台数 |
5V系 | |||||
| CS1 CPU 高機能 ユニット |
Controller Link ユニット |
ワイヤタイプ シールド付ツイストペアケーブル *1 |
データリンク機能 メッセージ通信機能 |
不可 | 最大8台 | 1号機分 | 0.33 | 形CS1W-CLK23 | UC1、N、L、CE |
| Controller Link ユニット |
光リングタイプ H-PCFケーブル *2 |
可能ユニット二重化およびケーブルのループバックに対応 | 非二重化時最大8台 ／二重化時最大11台 （二重化ユニット 3組6台＋非二重化 ユニット5台） |
1号機分 | 0.52 | 形CS1W-CLK13 | |||
| Controller Link ユニット |
光リングタイプ GIケーブル *3 |
1号機分 | 0.65 | 形CS1W-CLK53 | |||||
- *1. シールド付ツイストペアケーブルには、下記の専用ケーブルをご使用ください。
ESVC0.5×2C-13262／ESNC0.5×2C-99-087B／ESPC 1P×0.5mm2／Li2Y-FCY2×0.56qmm／1×2×AWG-20PE+Tr.CUSN+PVC／#9207 - *2. ワイヤ－光（H-PCF）タイプで使用するケーブルにつきましては、H-PCFケーブル（Controller Link／SYSMAC LINK共用）または、コネクタ付H-PCF光ファイバケーブルをご使用ください。
- *3. ワイヤ－光（GI）タイプで使用するケーブルにつきましては、仕様に合致したGI光ケーブルをご使用ください。
Controller Linkユニット 個別仕様
| 項目 | 仕様 | |||
|---|---|---|---|---|
| 形式 | 形CS1W-CLK23 | 形CS1W-CLK13 | 形CS1W-CLK53 | |
| 対応PLC | CSシリーズ全機種 | |||
| 装着可能台数 | ユニットVer.1.2以降は最大8台、ユニットバージョン表記なしタイプは最大4台 | |||
| 装着位置 | CPUベースまたはCSシリーズ増設ベースに装着可能（CPU高機能ユニット扱い） | |||
| ネットワークパラメータと任意設定データリンクテーブルの格納場所 | CPU高機能ユニットシステム設定エリア内（CPUユニットのパラメータエリア内） | |||
| ルーチングテーブルの格納場所 | CPUユニットのパラメータエリア内 | |||
| 質量 | 220g | 300g（固定金具は除く） | 300g（固定金具は除く） | |
| 消費電流 | PLC内部5V系 | 0.33A | 0.52A | 0.65A |
| PLC内部26V系 | - | - | - | |
| 外部24V | - | 0.20A | 0.26A | |
Controller Linkサポートボード
| 商品名称 | 仕様 | 付属品 | 形式（海外形式） | 海外規格 | |
|---|---|---|---|---|---|
| 通信ケーブル | 通信種類 | ||||
| Controller Link サポートボード PCIバス I/F |
ワイヤタイプシールド付 ツイストペアケーブル |
データリンク機能 メッセージ通信機能 |
・CD-ROM×1 * ・セットアップマニュアル（SBCD-344）×1 ・通信コネクタ×1 |
形3G8F7-CLK23 （形3G8F7-CLK23-E） |
CE |
形3G8F7-CLK23（-E）の外観
*CD-ROM内には、以下のソフトウェアが入っています。
- Controller Link（PCI）ドライバ
- FinsGateway Version2003（PCI-CLK版）
- FinsGateway Version3（PCI-CLK版）
- セットアップ診断ユーティリティ
- C言語ライブラリ
製品仕様
| 項目 | 仕様 | ||
|---|---|---|---|
| 形式（海外形式） | 形CS1W-CLK23 形3G8F7-CLK23 （形3G8F7-CLK23-E） |
形CS1W-CLK13 | 形CS1W-CLK53 |
| タイプ | ワイヤタイプ（シールド付きツイストペアケーブル） | 光リングタイプ（H-PCFケーブル） | 光リングタイプ（GIケーブル） |
| 通信方式 | N：N トークンバス方式 | ・N：N トークンリング方式（トークンリングモード） ・N：N トークンバス方式（トークンバスモード） |
|
| 符号方式 | マンチェスタ符号 | ||
| 変調方式 | ベースバンド符号 | ||
| 同期方式 | フラグ同期（HDLCフレーム準拠） | ||
| 伝送路形式 | マルチドロップ方式（バス型） | ・リング方式（トークンリングモード） ・ディジーチェーン方式（トークンバスモード） |
|
| 伝送速度 | 伝送速度の設定によって、最大伝送距離は以下のとおり。 2Mビット/s時：500m 1Mビット/s時：800m 500kビット/s時：1km |
2Mビット/s | |
| 最大伝送距離 | 20km | 30km | |
| ノード間最大距離 | 規定無し（ネットワーク全体で最大伝送距離を満たすこと。） | 圧着カット：800m 接着研磨：1km *1 |
62.5／125μm：2km 50／125μm：1km |
| 伝送路 | 指定シールド付きツイストペアケーブル 信号線2本、シールド1本 |
H-PCFケーブル（光2芯ケーブル） | GIケーブル（光2芯ケーブル 62.5／125μm、50／125μm） |
| ノードへの接続方法 | PLC：端子台に接続 パソコン：専用コネクタ（付属）による接続 |
専用コネクタ（フルロックコネクタ またはハーフロックコネクタ）によ る接続 | STコネクタによる接続 |
| 最大ノード数 | 32台または62台 *2 *3 | 62台 *4 | |
| 使用可能周辺ツール | CX-One内のCX-Integrator CX-Programmerの中のCX-Net *3、プログラミングコンソール |
||
| 通信機能 | データリンク機能、メッセージサービス機能 | ||
| データリンクチャネル数 | ・1ノード当たりの送信エリア：最大4000CH ・1ノードが1台のPLCに作成できる（送受信）データリンクエリア：最大20000CH（ユニットVer.1.2以降）、12000CH（ユニットバージョン表記なし） ・1つのネットワーク上で使用できる（総送信）データリンクチャネル数：62000CH |
||
| データリンクエリア | PLC：リレー（入出力リレー・内部補助リレー、リンクリレー *5）、データメモリ（DM）、拡張データメモリ（EM） パソコン：FinsGatewayのイベントメモリ |
||
| メッセージ長 | 最大2012バイト（ヘッダ部含む） | ||
| RAS機能 | ・管理局バックアップ機能 ・自己診断機能（立ち上げ時のハードウェアチェック） ・ノード間テスト、一斉同報テスト（FINSコマンドによる） ・ウォッチドッグタイマ ・異常履歴機能 |
・管理局バックアップ機能 ・自己診断機能（立ち上げ時のハードウェアチェック） ・ノード間テスト、一斉同報テスト（FINSコマンドによる） ・ウォッチドッグタイマ ・異常履歴機能 ・ノードバイパス機能 ・伝送路2重化（トークンリングモードで、リング方式による結線時のみ） ・断線箇所検知／通知（トークンリングモードのみ） ・ノード接続構成情報（トークンリングモードで、リング方式による結線時のみ） ・通信ユニット二重化機能 *6 |
|
| 誤り制御 | マンチェスタ符号チェック CRCチェック（CCITT X16+X12+X5+1） |
||
- *1. ノード間最大距離はコネクタ・ケーブルの加工方法により変わります。
- *2. ワイヤタイプでリピータユニットを使用しない場合、最大ノード数は32台です。ノード数が33以上のネットワークを構築する場合は、リピータユニットが必要です。
また、その場合、必ず形CS1W-CLK23または形3G8F7-CLK23のControllerLinkユニット／ボードのいずれかを使用し、かつ、全ノードのDMパラメータエリアソフトスイッチで「ワイヤタイプ62ノード設定フラグ」を"1"（最大62ノード）に設定してください。 - *3. CX-Programmer（Ver.3.1 以前）の中のCX-Netは、最大ノード数32台（ノードアドレス1～32）のシステムでのみ使用可能です。最大ノード数62台（ノードアドレス1～62）のシステムを使用する場合は、CX-Programmer（Ver.3.2 以降）の中のCX-NetまたはCX-Inetgratorを使用してください。
- *4. 二重化されたController Link ユニットがある場合は、有効な最大ノード数は、「62台」－「待機（STB）モードの台数」となります。
- *5. CSシリーズPLCにはリンクリレーはありませんが、自動的にLR0～199CHが内部補助リレー 1000～1199CHに変換されて使用されます。
- *6. CS1Dシステムに装着した形CS1W-CLK13/53を、トークンリングモードで使用するときのみ。
※一部の製品情報のみ掲載しています。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
126,101円 ( 138,711円 ) | 1日目 |
88,590円79,731円 ( 87,704円 ) | 在庫品1日目当日出荷可能 |
253,466円 ( 278,813円 ) | 1日目 |
詳細情報
基本情報
データの同時性を保証し、送信CH数が4,000CHに大幅アップしたユニット。
【特長】
・Controller Linkとは大容量のデータを簡単、高速に送受信出来るFA用ネットワーク。
・PLC、パソコンのデータを機器間で共有する「データリンク機能」あり。
・PLC、パソコンのデータを必要時にデータを送受信する「メッセージサービス機能」がある。
・ワイヤタイプはリピータユニットを使用することで、システムを柔軟に構築できる。
・T分岐配線や長距離配線、ネットワークの一部光化が可能。
【用途】
・PLC、パソコンのデータを機器間で共有する際に使用。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
