未確定：候補が3型番あります。
オムロン

無線ユニット WZ-M/WZ-S

無線ユニット WZ-M/WZ-S
通常単価(税別)
62,870円～71,430円
税込単価
69,157円～78,573円
通常出荷日：1日目

環境情報を収集し、省エネ活動をバックアップする無線ユニット。【特長】・920MHzだから安心の通信性・...

詳細を確認
  • 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
未確定：候補が3型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

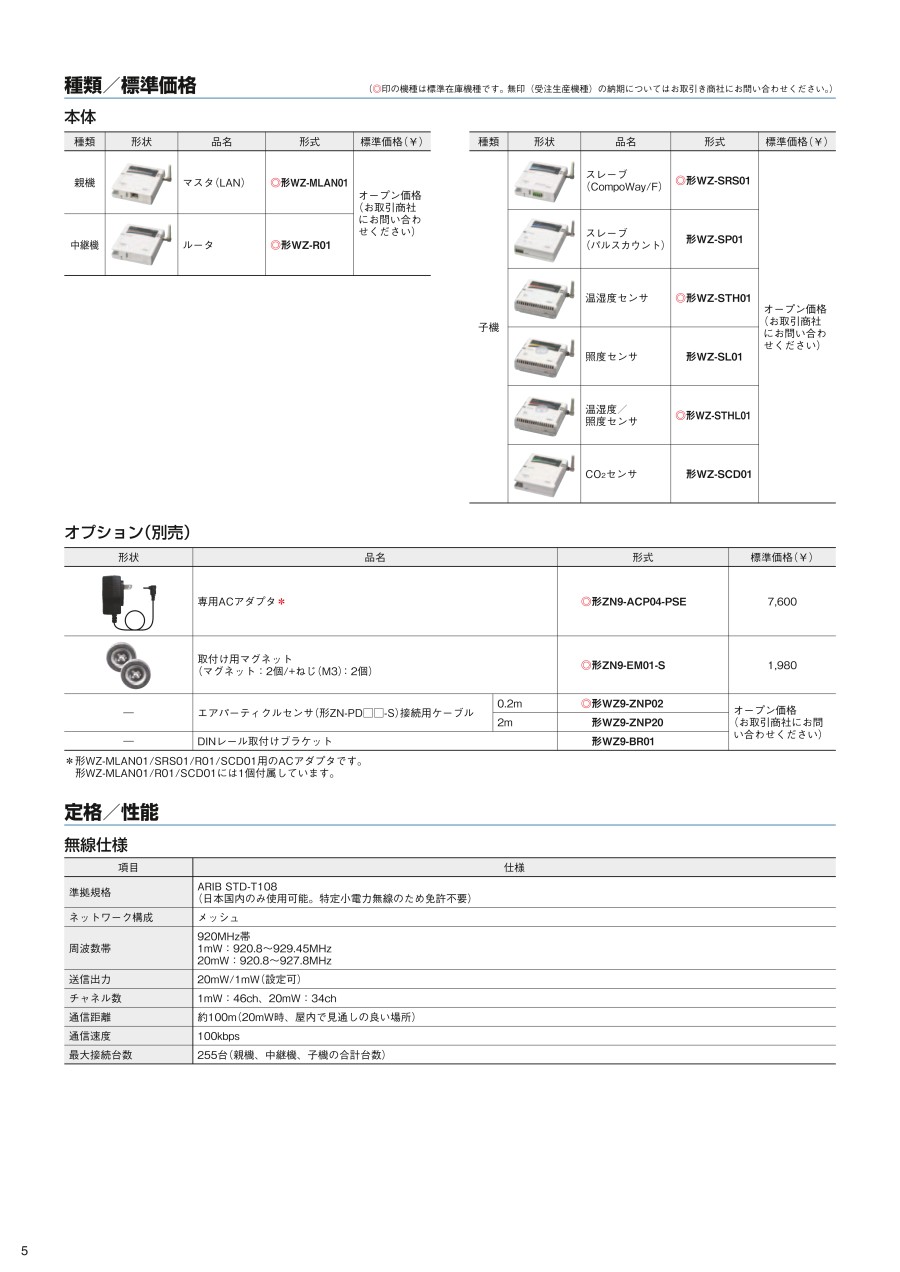

無線ユニットWZ-MLAN01/WZ-SRS01/WZ-STH01の仕様



（単位：mm）



WZ-MLAN01の寸法図

WZ-MLAN01の寸法図



（単位：mm）



WZ-SRS01の寸法図

WZ-SRS01の寸法図



（単位：mm）



WZ-SRS01の寸法図

WZ-STH01の寸法図

製品仕様

無線仕様

項目仕様
準拠規格ARIB STD-T108
（日本国内のみ使用可能。特定小電力無線のため免許不要）
ネットワーク構成メッシュ
周波数帯920MHz帯
1mW：920.8～929.45MHz
20mW：920.8～927.8MHz
送信出力20mW／1mW（設定可）
チャネル数1mW：46ch、20mW：34ch
通信距離約100m（20mW時、屋内で見通しの良い場所）
通信速度100kbps
最大接続台数255台（親機、中継機、子機の合計台数）

本体仕様

  • *3無線ユニットを設定していただく際のPCとの接続用です。無線ユニットをご使用いただく前に各機器とPCを接続しての設定が必要です。USBケーブルは親機のみに付属されております。他の機器を設定する場合にもご利用いただけます。
項目形式
形WZ-MLAN01形WZ-SRS01
品名マスタ（LAN）スレーブ（CompoWay／F）
電源ACアダプタ：AC100～240VDC5V±0.75V
ACアダプタ使用時（別売）：AC100～240V
ZN-PD□□-Sに接続する場合は、ZN-PD□□-Sより供給
消費電流最大0.30A最大0.15A
通信インターフェース／センサ入力LANRS-485
通信プロトコルTCP／IPCompoWay／F
接続センサと台数（ch数）-KMシリーズ：最大14台*4
ZN-PD□□-S：1台
使用周囲温度-10～+60℃（ACアダプタ：0～50℃）（結露・氷結なきこと）
使用周囲湿度20～90%RH（結露なきこと）
保存温湿度範囲-25～+70℃、20～90%RH（結露・氷結なきこと）
振動（耐久）*110～150Hz 片振幅0.35mm 加速度50m/s2 XYZ各方向 8min 10回
衝撃（耐久）*1150m/s2 6方向各3回（上下、左右、前後）
保護構造IP20
取付方法取付プレート・取付マグネット・ネジによる取付
重量（梱包状態）約500g約250g
付属品取扱説明書、取付けプレート、ACアダプタ、ユーティリティディスク（CD-ROM）*2、USBケーブル*3、無地シール取扱説明書、取付けプレート、無地シール
  1. *1取り付けプレート、ネジによる取り付けです。
  2. *2ユーティリティディスクの中には、Multi Data Viewer Light、WZ Manager、ノードモニタ、ユーザーズマニュアルPDFが収録されています。CD-ROMは、親機のみに付属されております。他の機器を設定する場合にもご利用いただけます。
  3. *3無線ユニットを設定していただく際のPCとの接続用です。無線ユニットをご使用いただく前に各機器とPCを接続しての設定が必要です。USBケーブルは親機のみに付属されております｡他の機器を設定する場合にもご利用いただけます。
  4. *4KMシリーズの他に、K3GNやE5CC／E5ECも合わせて最大14台まで接続可能です（形EQ100-Eと接続した場合のみ）。

製品仕様

項目仕様
出力無電圧入力（フォトMOS リレー、フォトカプラ、半導体リレー、NPN オープンコレクタ、Nch オープンドレイン）
パルスON時間10ms以上
パルスOFF時間10ms以上
ON時残留電圧1.0V以下
ON時インピーダンス1kΩ以下
OFF時インピーダンス5MΩ以上
0Ω短絡時流出電流0.5mA以下
配線距離5m以下
最大パルスカウント数99,999,999

製品仕様

項目形式
形WZ-STH01
品名温湿度センサ
電源電池駆動（リチウム電池3V 2個内蔵）電池寿命10年（交換不可） *5
消費電流-
測定範囲温度：-10～+60℃
湿度：20～90％RH
測定精度温度：±0.4℃（5～60℃）
温度：±0.7℃（-10～+5℃）
湿度：±5％RH（25℃）
応答性（環境変化からの応答時間）-
ウォームアップ時間-
使用周囲温度-10～+60℃（結露・氷結無きこと）
使用周囲湿度20～90％RH（結露なきこと）
保存温湿度範囲-25～+70℃、20～90％RH（結露・氷結なきこと）
振動（耐久）*110～150Hz 片振幅0.35mm 加速度50m/s2 XYZ各方向 8min 10回
衝撃（耐久）*1150m/s2 6方向各3回（上下、左右、前後）
保護構造IP20
取付方法取付プレート・取付マグネット・ネジによる取付
重量（梱包状態）約250g
付属品取扱説明書、取付けプレート、無地シール
  1. *5動作時間は、動作条件が25℃、1分間隔送信の場合です。なお、動作時間は無線ユニットを設置した環境によって異なります。

システム構成例

電力センサや温度調節器などの場合

子機1台に対して、14台まで接続可能

WZ-MLAN01のシステム構成例

WZ-MLAN01のシステム構成例

WZ-SRS01のシステム構成例

WZ-SRS01のシステム構成例

型番リスト

表示件数
  • 1
    • 型番
    WZ-MLAN01
    WZ-SRS01
    WZ-STH01

    無線LAN　区分

    定格電圧

    (V)

    寸法 縦

    (mm)

    種別

    接続方法詳細

    		RoHS?最小発注数量
    親機
    AC100～240（ACアダプタ）
    115.7
    マスタ（LAN）
    LAN
    10
    1個
    子機
    DC5±0.75/AC100～240（ACアダプタ）
    115.7
    スレーブ（CompoWay/F）
    RS-485
    10
    1個
    子機
    3（リチウム電池）
    105.7
    温湿度センサ
    -
    -
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    67,693円
    ( 74,462円 )
    1日目
    62,870円
    ( 69,157円 )
    1日目
    71,430円
    ( 78,573円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    環境情報を収集し、省エネ活動をバックアップする無線ユニット。
    【特長】
    ・920MHzだから安心の通信性
    ・2.4GHz帯に比べて、回り込み特性が良いので装置や障害物の多い製造現場でも安定した通信特性を見込めます
    ・2.4GHz帯に比べ、干渉の元となる電波発生源が極めて少ないため、干渉による通信不良が大幅に改善されます
    ・通信の信頼性を確保
    ・設置工数を削減
    ・ロギングデータもすぐに分析
    ・3種類のソフトウェアを付属。設置の準備、設定、分析に役立ちます

    ご注意

    • 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    無線ユニット WZ-M/WZ-Sのレビュー
    この商品のレビューはありません

    よくあるご質問（FAQ）

    Q無線ユニット形WZ-SRS01を使って、エアパーティクルセンサ（形ZN-PD□□-S）と無線通信するときの設定を知りたいです。
    A
    エアパーティクルセンサ本体では、以下の設定項目を設定してください。
    ・通信モード
    ・ノードID
    ・転送レート
    ・データビット
    ・パリティ
    ・ストップビット
    設定手順は、「エアパーティクルセンサ取扱説明書（3732738-1□）」に記載の「無線モード設定手順」と「ネットワーク接続設定（無線モード）」の項目を参照ください。
    また、無線ユニットの設定は、無線ユニットの親機形WZ-MLAN01に添付されているユーティリティディスク内の「無線システムユーザーズマニュアル」（ASC-DE-121012-1）を参照ください。
    Q形WZの無線通信が安定するRSSI値（電波受信強度）はどのくらいですか？
    A
    RSSIは、それぞれの経路で無線メッセージを受信した際の電波受信強度を示します。RSSI値は20以上でご使用ください。
