DeviceNet通信ユニット スライスI／Oユニット SmartSlice GRT1シリーズ

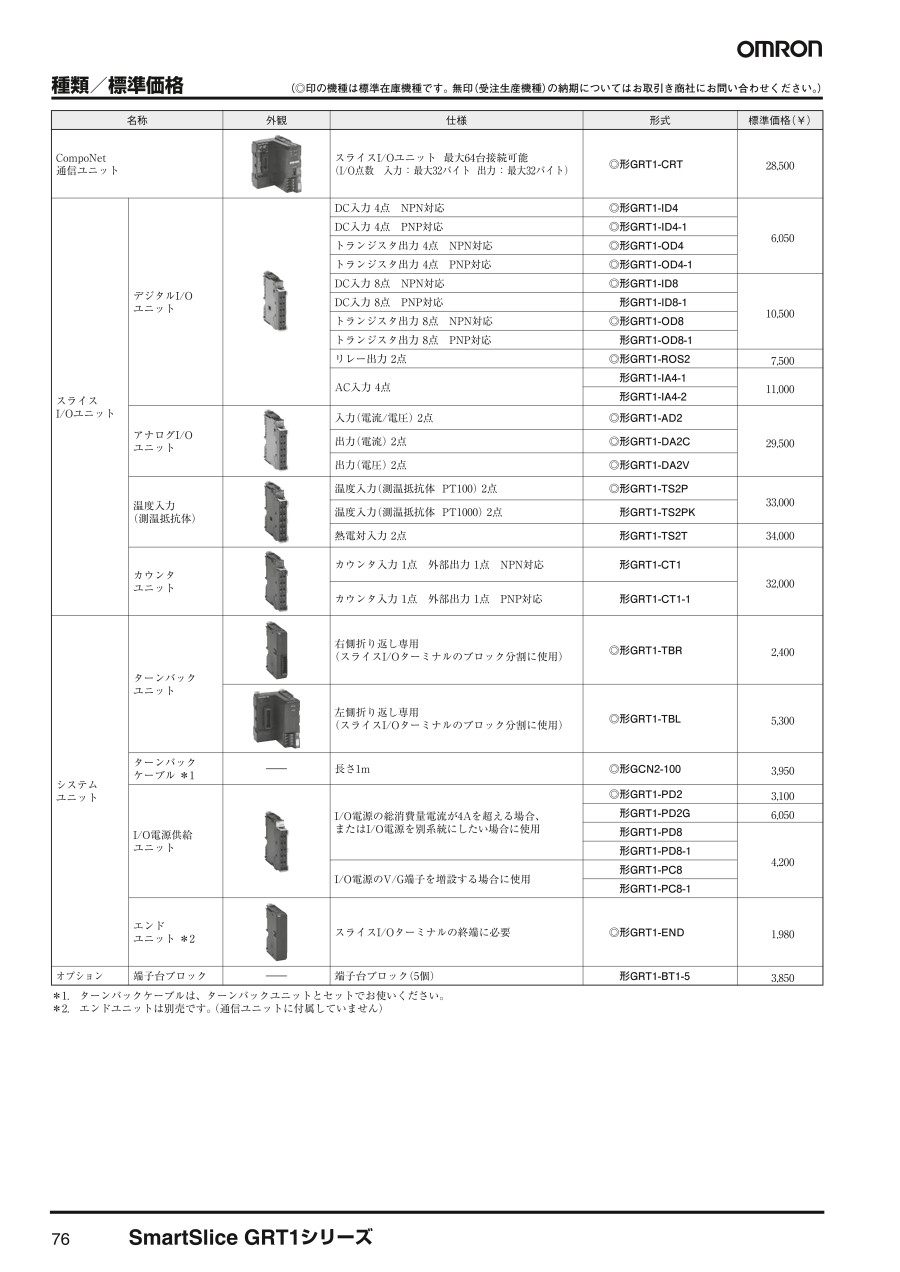

DeviceNet通信ユニット／スライスI/Oユニット SmartSlice GRT1シリーズの仕様

GRT1-ID4、GRT1-ID4-1、GRT1-OD4、GRT1-OD4-1、GRT1-ID8、GRT1-OD8、GRT1-ROS2の外観

GRT1-AD2、GRT1-DA2C、GRT1-DA2Vの外観

GRT1-TS2Pの外観

DeviceNet通信ユニット GRT1-DRTの特長

製品仕様

• ネットワーク電源電圧：DC11～25V（通信コネクタから供給）
• ユニット用電源電圧：DC20.4～26.4V（DC24V -15～+10%）
• I/O電源電圧：DC20.4～26.4V*（DC24V -15～+10%）
• 耐ノイズ性：IEC61000-4-4に準拠2kV（電源ライン）
• 耐振動：10～60Hz 複振幅0.7mm、60～150Hz 50m/s²
• 耐衝撃：150m/s²
• 耐電圧：AC500V（絶縁されている回路間）
• 絶縁抵抗：20MΩ以上（絶縁されている回路間）
• 使用周囲温度：-10～+55℃（ただし、結露・氷結のないこと）
• 使用周囲湿度：相対湿度25～85%
• 使用周囲雰囲気：腐食性ガスのないこと
• 保存周囲温度：-25～+65℃（ただし、結露・氷結のないこと）
• 取りつけ方法：DIN35mmレール取りつけ

*スライスI/Oユニットへ供給する電源入力用。

DeviceNet通信ユニット仕様

• I/O点数：入力／出力合わせて、最大1,024点（128バイト）
• 接続可能なスライスI/Oユニット台数：最大64台
• スライスI/Oユニットとの通信：最大64台横連結（約2m以内）（注.ただし、1ブロックあたり最大80W制限あり）、またはターンバックケーブルによる増設（2m以内（1m×最大2本））
• スライスI/Oユニットのデータサイズ：（1）0／2／4ビット（2）0～16ワード（ワード刻み）
• ステータスフラグ：1CH占有（通信ユニットステータスフラグ）
• パラメータバックアップ／リストア機能：1ユニットあたり2Kバイトのデータをバックアップ、またはリストア可能
• メッセージ通信機能：あり
• 通信速度自動認識機能：あり
• コネクタ：DeviceNet用オープンコネクタネジつき1つ・マルチドロップコネクタを接続できる構造
• 端子：I/O電源給電用2端子、ユニット電源給電用2端子
• 1ブロックあたりの供給電力：最大80W（ユニット電源）
• I/O用電源消費電流：最大4A
• 質量：137g

各部の名称と機能

形GRT1-DRTの構造図

デジタルI/Oユニット GRT1-ID4、OD4、ID8、OD8、ROS2、IA4の特長

製品仕様

• ユニット用電源電圧：DC20.4～26.4V（DC24V -15～+10%）（スライスバス部を通じて通信ユニットから供給）
• I/O電源電圧：DC20.4～26.4V（DC24V -15～+10%）*（スライスバス部を通じて通信ユニット、I/O電源供給用ユニットから供給）
• 耐ノイズ性：IEC61000-4-4に準拠 2kV（電源ライン）
• 耐振動：10～60Hz複振幅0.7mm、60～150Hz 50m/s²
• 耐衝撃：150m/s²
• 耐電圧：AC500V（絶縁されている回路間）
• 絶縁抵抗：20MΩ以上（絶縁されている回路間）
• 使用周囲温度：-10～+55℃（ただし、結露・氷結のないこと）
• 使用周囲湿度：相対湿度25～85%
• 使用周囲雰囲気：腐食性ガスのないこと
• 保存周囲温度：-25～+65℃（ただし、結露・氷結のないこと）
• 取りつけ方法：DIN35mmレール取りつけ

*形GRT1-ROS2についてはリレー駆動用。

製品仕様

製品仕様

温度入力ユニット GRT1-TS2Pの仕様

• ユニット用電源電圧：DC20.4～26.4V（DC24V -15～+10%）（スライスバス部を通じて通信ユニットから供給）
• I/O電源電圧：I/O電源供給不要
• 耐ノイズ性：IEC61000-4-4に準拠 2kV（電源ライン）
• 耐振動：10～60Hz 複振幅0.7mm、 60～150Hz 50m/s²
• 耐衝撃：150m/s²
• 耐電圧：AC500V（絶縁されている回路間）
• 絶縁抵抗：20MΩ以上（絶縁されている回路間）
• 使用周囲温度-10～+55℃（ただし、結露・氷結のないこと）
• 使用周囲湿度：相対湿度25～85%
• 使用周囲雰囲気：腐食性ガスのないこと
• 保存周囲温度：-25～+65℃（ただし、結露・氷結のないこと）
• 取りつけ方法：DIN35mmレール取りつけ

外形寸法

（単位：mm）

GRT1-DRTの寸法図

GRT1-DRTのシステム全体

（単位：mm）

GRT1-ID4（-1）、GRT1-OD4（-1）、GRT1-ID8、GRT1-OD8、GRT1-ROS2の寸法図

（単位：mm）

GRT1-AD2、GRT1-DA2C、GRT1-DA2Vの寸法図

（単位：mm）

GRT1-TS2Pの寸法図

注意・禁止事項
