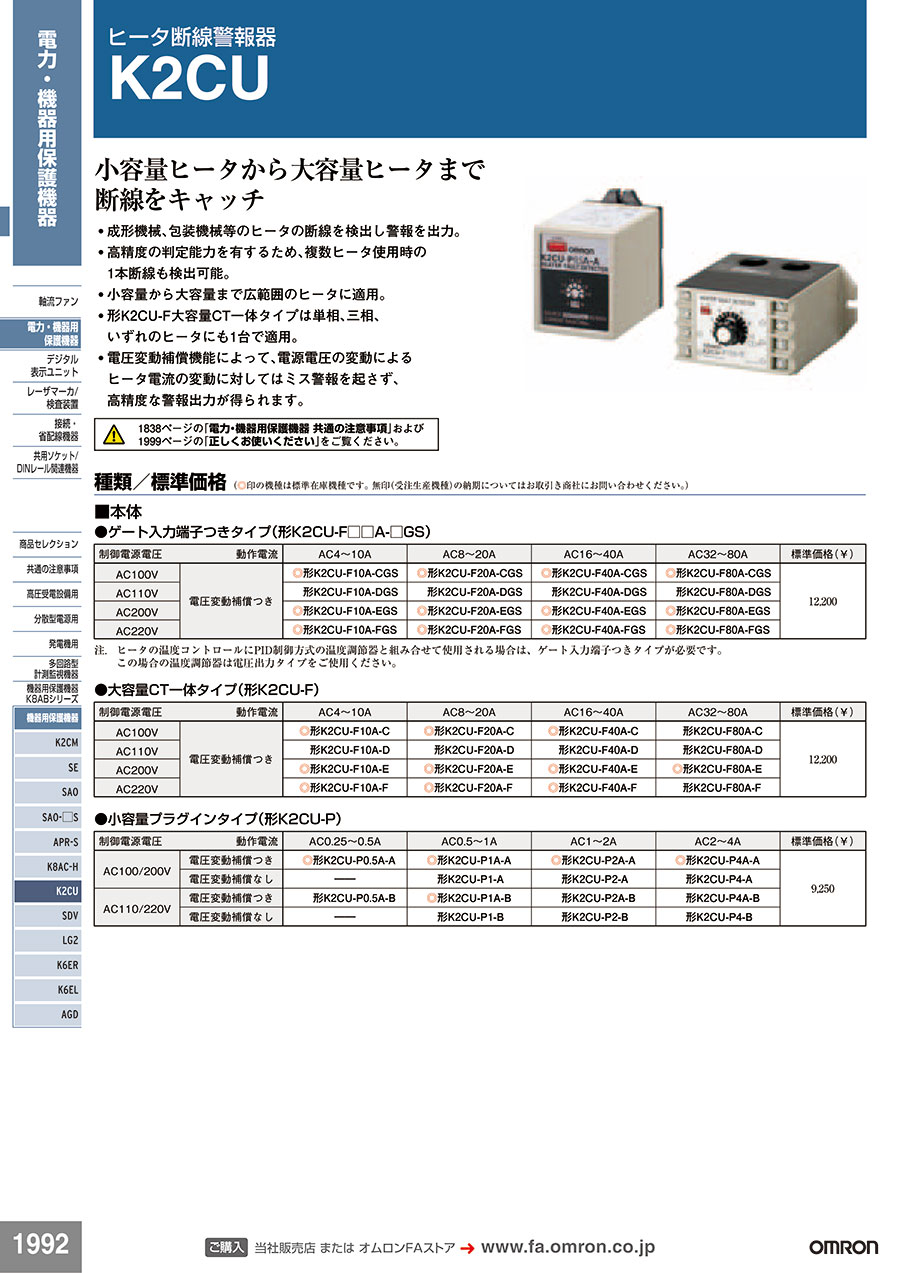

ヒータ断線警報器 K2CU

ヒータ断線警報器 K2CUの仕様

形K2CU-Fの外観

形K2CU-Fの寸法図（単位：mm）

形K2CU-Fの取りつけ穴加工寸法図（単位：mm）

注. 形K2CU-Fは平面状の場所に取りつけてください。

形K2CU-Fの圧着端子使用寸法図

注. 圧着端子ご使用時は、圧着端子外形寸法が6.5mm以下のものをご使用ください。

形K2CU-Pの外観

形K2CU-Pの寸法図（単位：mm）

形K2CU-Pの接続ソケット使用イメージ

形8PFA1（別売）

ゲート入力端子つきタイプ（形K2CU-F□□A-□GS）

注. ヒータの温度コントロールにPID制御方式の温度調節器と組み合せて使用される場合は、ゲート入力端子つきタイプが必要です。
この場合の温度調節器は電圧出力タイプをご使用ください。

大容量CT一体タイプ（形K2CU-F）

小容量プラグインタイプ（形K2CU-P）

定格／性能

各部の名称

形K2CU-F上部の名称：つまみ

形K2CU-Pの名称：赤い点 （整定位置を示す）

操作／整定方法

• 動作電流の整定は本体正面の整定装置（可変抵抗器）により行う。
• 可変抵抗器のシャフトを回転させて、動作させたい電流値に整定する。（目盛の範囲を超えて無理に回転させない）
• 形K2CU-Fの場合には補助目盛も含めて12分割、形K2CU-Pの場合には5分割の目盛になっているので、動作値に応じた目盛に整定する。
• 図は、形K2CU-Fが32Aに、形K2CU-Pが0.7Aに整定した場合。
• 動作電流の整定は、ヒータの正常時電流と故障時電流の中間値に整定する。
  整定値＝（正常時電流＋故障時電流）÷2

※上記以外の製品情報につきましては、メーカーカタログを参照下さい。
