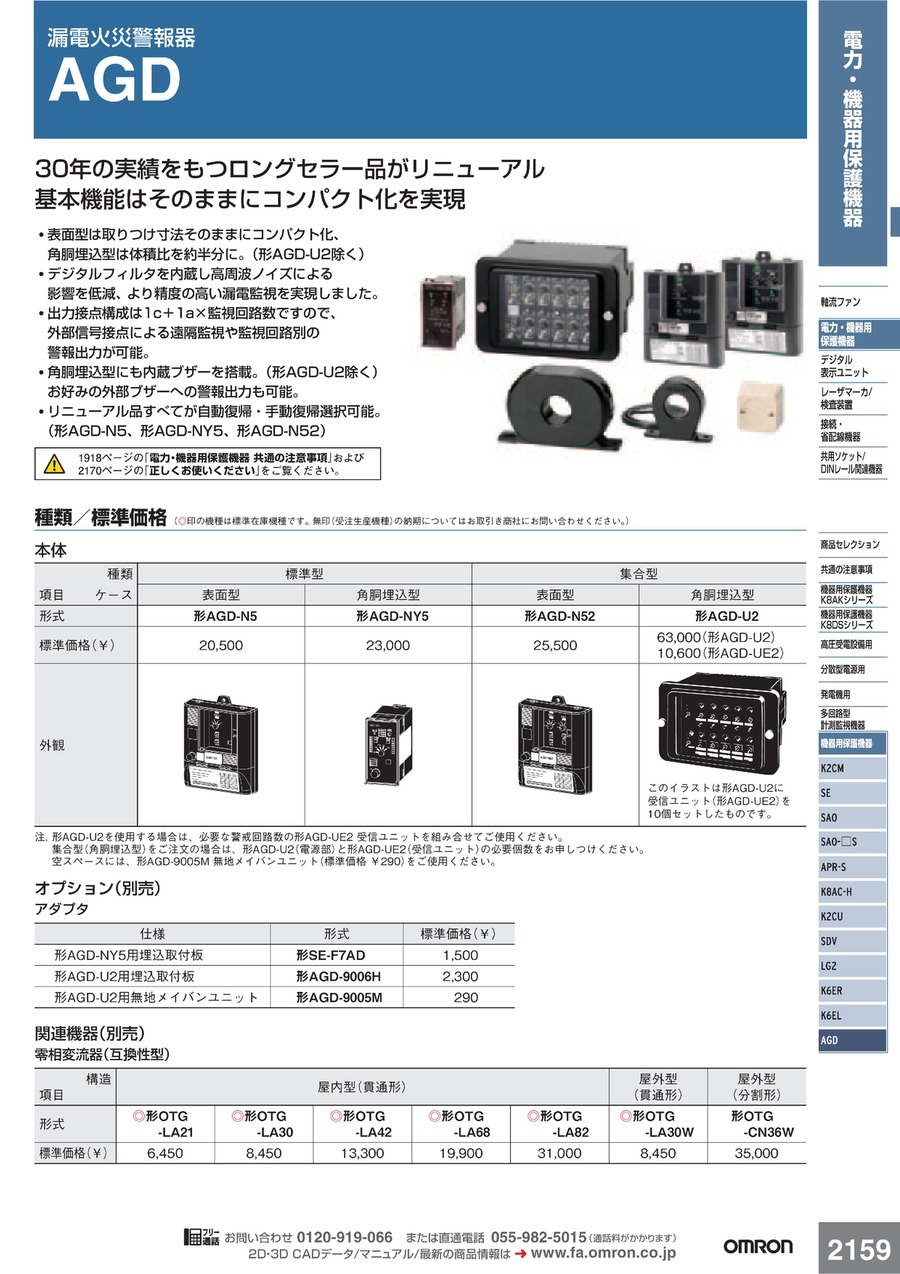

漏電火災警報器 AGD 標準型・集合型
- 通常単価(税別)
- 12,879円～69,011円
- 税込単価
- 14,167円～75,912円
30年の実績をもつロングセラー品がリニューアル基本機能はそのままにコンパクト化を実現。【特長】・表面型...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
漏電火災警報器 AGDの仕様
左：標準型 形AGD-N5 AC100／200V（表面型）、右：集合型 形AGD-N52 AC100／200V（表面型）の外観
標準型 形AGD-NY5 AC100／200V（角胴埋込型）の外観
集合型 形AGD-U2（角胴埋込型）の外観
※この外観画像は形AGD-U2に受信ユニット（形AGD-UE2）を10個セットしたものです。
定格／性能
| 種類 | 標準型 | 集合型 | |||
|---|---|---|---|---|---|
| ケース | 表面型 | 角胴埋込型 | 表面型 | 角胴埋込型 *1 | |
| 形式 | 形AGD-N5 | 形AGD-NY5 | 形AGD-N52 | 形AGD-U2 | |
| 項目 | 警戒回路数 | 1 | 2 | 1～10 | |
| 電源電圧 | AC100／200V 50／60Hz（電源端子共用） | AC100／200V 50／60Hz | |||
| 公称作動電流 *2 | 50-100-200-400-800mA 5段階切替 | ||||
| 動作時間 | 1秒以下 | ||||
| 音響装置と音圧 | 電子ブザー内蔵（70dB以上） | 外付ブザー（AC100V 8W） 付属（70dB以上） | |||
| 復帰方式 | 自動、手動切替方式 | 自動、手動切替方式 *3 | |||
| 消費電力 | 常時、動作時ともに5VA以下 | 10回路使用時 常時 20VA以下 動作時 30VA以下 | |||
| 接点出力 | 1c+1a | 1c+1a×2 | 1a（ユニット出力） 1c（受信機出力） | ||
| 接点容量 | AC100V 1A、AC200V 0.5A | ||||
| 絶縁抵抗 | 100MΩ以上（充電金属部とケース間） | 100MΩ以上 （充電金属部とアース間） | |||
| 耐電圧 | AC1,400V 50／60Hz 1min（充電金属部とケース間） | ||||
| 使用温度範囲 | -10～+40℃（ただし、氷結・結露しないこと） | ||||
| 使用湿度範囲 | 45～85%RH（ただし、結露しないこと） | ||||
| ヒューズ定格 | 1A | 0.5A | |||
| 届出番号 | E010201B | E010202B | E010203B | E010204C | |
| 質量 | 約220g | 約220g | 約230g | 約3.4kg *4 | |
- *1形AGD-U2を使用する場合は、必要な警戒回路数の形AGD-UE2受信ユニットを組み合わせてご使用ください。
- *2変流器と組み合わせて使用します。その場合の動作電流範囲は公称値の42～100%です。詳細はカタログを参照ください。
- *3ただし、漏電表示はテストスイッチによる手動復帰です。
- *4形AGD-UE2受信ユニットを10回路分装着状態の質量です。
各部の名称とはたらき
形AGD-N5（表面型）
形AGD-N5（表面型）の構造図
形AGD-NY5（角胴埋込型）
形AGD-NY5（角胴埋込型）表面の構造図
1台で2台分の機能を発揮する形AGD-N52（集合型2回路）の例
1台で2台分の機能を発揮する形AGD-N52（集合型2回路）の構造図
形AGD-UE2（形AGD-U2角胴埋込型用受信ユニット）
形AGD-UE2（形AGD-U2角胴埋込型用受信ユニット）の構造図
外形寸法
（単位：mm）
形AGD-N5／形AGD-N52の寸法図
（単位：mm）
形AGD-NY5の寸法図
（単位：mm）
形AGD-U2の寸法図
※取りつけ穴加工寸法はパネルの正面から見た図です。
注意・禁止事項
※上記以外の製品情報につきましては、カタログを参照下さい。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
26,840円 ( 29,524円 ) | 1日目 |
33,210円 ( 36,531円 ) | 1日目 |
25,930円 ( 28,523円 ) | 1日目 |
69,011円 ( 75,912円 ) | 1日目 |
12,879円 ( 14,167円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
30年の実績をもつロングセラー品がリニューアル基本機能はそのままにコンパクト化を実現。
【特長】
・表面型は取りつけ寸法そのままにコンパクト化、角胴埋込型は体積比を約半分に（形AGD-U2除く）。
・デジタルフィルタを内蔵し高周波ノイズによる影響を低減、より精度の高い漏電監視を実現しました。
・出力接点構成は1c+1a×監視回路数ですので、外部信号接点による遠隔監視や監視回路別の警報出力が可能。
・角胴埋込型にも内蔵ブザーを搭載（形AGD-U2除く）。
・お好みの外部ブザーへの警報出力も可能。
・リニューアル品すべてが自動復帰・手動復帰選択可能（形AGD-N5、形AGD-NY5、形AGD-N52）。
カタログ
よくあるご質問（FAQ）
（形AGD-N5形AGD-NY5形AGD-N52形AGD-U2）
次に、ZCTにリード線を貫通させ、50mA流して動作を確認してください。
（整定タップは50mA）
