オムロン

産業用イーサネットコネクタ XS6

数量スライド割引
当日出荷可能

この商品のFAQをみる（1件）

通常単価(税別): 2,744円

税込単価: 3,018円

イーサネットをベースとした産業用ネットワークに対応したLANコネクタ。【特長】...

種類
プラグ
シールド
無(UTP)
色
黒

XS6G-T421-1

閲覧中の商品と併せてご検討ください

製品仕様

XS6G-T421-1の外観

XS6G-T421-1の寸法図　単位：mm

定格／性能

定格電流：2.5A
定格電圧：30V
接触抵抗：40mΩ以下
絶縁抵抗：500MΩ以上
耐電圧：AC1,000V 60秒（リーク電流1mA以下）
使用温度範囲：-25～+70℃
保存温度範囲：-25～+70℃
保護構造：M12：IEC IP67、RJ45：IEC IP20

適合電線

シーズ外径：φ6.1～6.9（シーズ外径6.1～6.9mm）。
芯線サイズ：AWG22～AWG24（撚線）、AWG22～AWG23（単線）。
被覆外径：φ1.6（被覆外径1.6mm）以下。

商品TOP

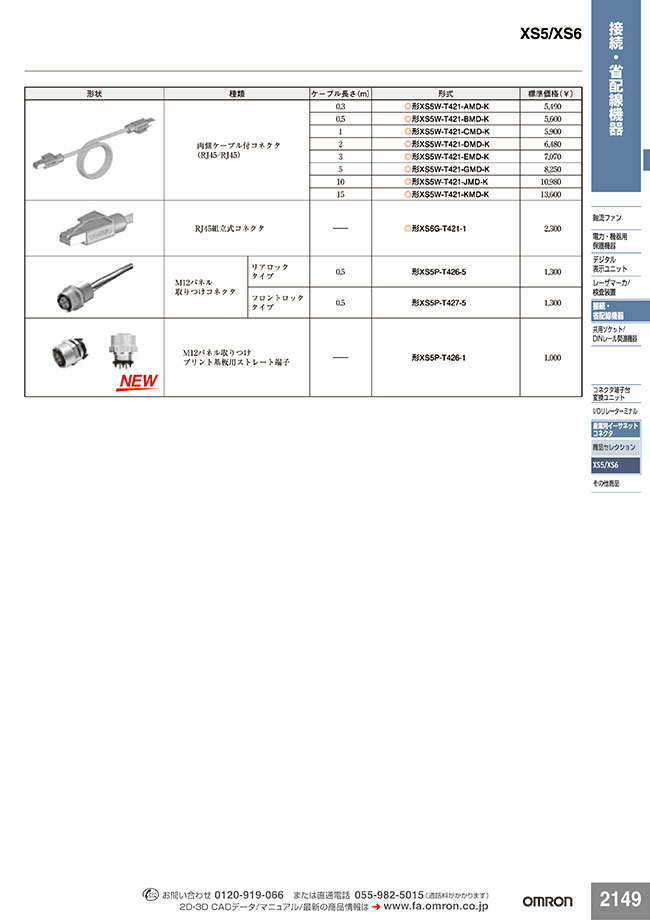

カタログ (見開き版)

XS6G-T421-1の仕様・寸法情報

種類

プラグ

シールド

無(UTP)

色

黒

RoHS?

絞り込み条件

型番リスト

表示件数

型番

XS6G-T421-1

RoHS?	最小発注数量

1個

通常単価(税別) (税込単価)	通常出荷日

2,744円

( 3,018円 )

在庫品1日目当日出荷可能

詳細情報

基本情報

イーサネットをベースとした産業用ネットワークに対応したLANコネクタ。
【特長】
・圧着工具等の専用工具は使用せず現場で簡単にイーサネット・ケーブルの組立が可能
・制御盤外でのコネクタ接続に適した堅牢なラッチ、ケーブル保持強度を持ったRJ45コネクタを採用
・盤外配線にも対応した外径Φ6.5mm（PVC）AWG22ケーブルを標準採用
・ノイズ発生が想定されるFA環境向け、編組・アルミテープシールドによる二重遮蔽シールド構造
【用途】
・産業用ネットワークケーブルでノイズ対策が必要な現場での使用に最適

類似品類似品をすべて見る

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

産業用イーサネットコネクタ XS6の型番XS6G-T421-1のページです。型番XS6G-T421-1に関する仕様情報を記載しております。

産業用イーサネットコネクタ XS6のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q配線について教えてください。

コネクタに外力が加わらないように、ケーブルを敷設してください。コネクタに外力が加わると、保護構造（IP67）の性能が発揮できない原因となります。
