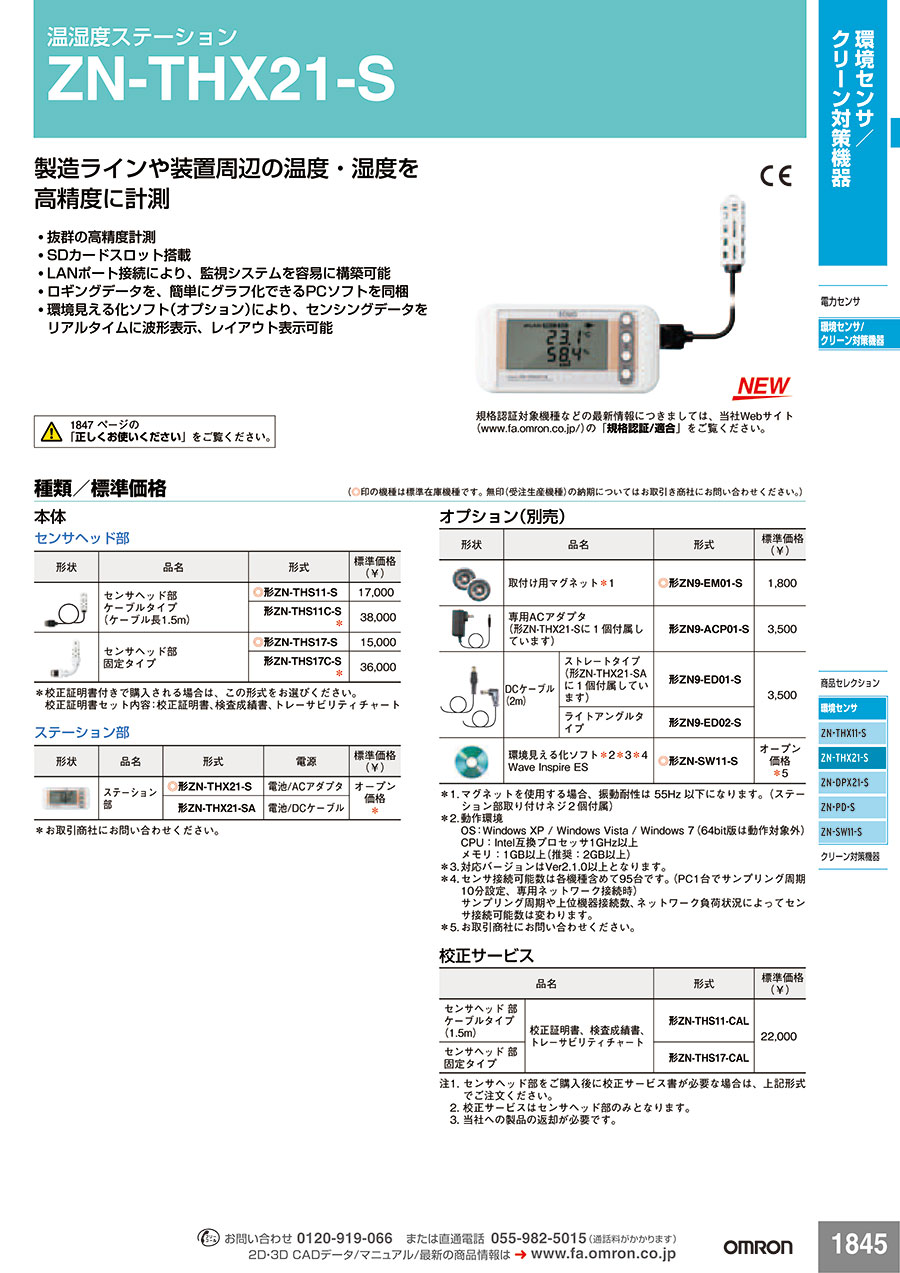

環境センサ 温湿度ステーション

温度分解能0.1℃、湿度精度±2.5%の高精度計測を実現した測定器

抜群の高精度計測

温湿度ステーションの外形図と仕様について

温湿度ステーション（型番：ZN-THX21-S）の寸法図

ステーション部
※1 省電力モード。デフォルト設定では表示が常時消灯します。（ボタン操作で点灯します） 上位機器とのネットワーク通信はできません。
※2 エアパーティクルセンサ（形ZN-PD□□-S□）と1対1で接続し、パーティクルカウント値と温湿度データをSDカードに同時ロギングするモードです。上位機器とのネットワーク通信はできません。
※3 内部メモリが上限に達した時点で自動的にSDカードにデータを書き出してSDカードの容量いっぱいまで記録を継続します。内部メモリが上限に達した時点でSDカードが挿入されていない場合は記録が停止します。（SDカード挿入後ボタン押下でSDカードに出力できます）
※4 常に内部メモリ上限分、最新の計測値を記録するモードです。 （内部メモリ上限を超える場合は最も過去のデータから逐次破棄されます）
※5 しきい値設定モードで設定された上限値あるいは下限値を超えた場合に出力されます。
※6 オムロン製PLCと接続するためのつなぎガイドブックをご用意しています。
※7 エアパーティクルセンサ接続モードを除きます。
※8 他社製のSDカード（SD/SDHCカード規格対応）使用の場合、一時的なデータの読み書きは可能ですが、SDカードによっては使用中に正しく認識しない場合があり、データの保証ができません。ご使用の際は推奨のSDカードの使用をお願いします。
※9 ニッケル水素電池、アルカリ電池が使用できます。マンガン電池は使用できません。
※10 電池寿命は測定環境、サンプリング、電池の種類や性能により異なります。
※11 付属のコネクタはオムロン製 形XW4B-02B1-H1です。

この商品の主な特長について

抜群の高精度計測
温度分解能0.1℃、湿度精度±2.5%の高精度計測を実現。
より的確な温湿度管理が可能になり、品質向上に貢献します。

ハイブリッドロギングエンジン搭載
上位機器とLAN通信しながら、本体（SDカード）へのデータロギングが可能です。
万一のネットワーク障害時でも本体でデータ記録は継続されます。
また、生産技術部門では、ネットワークで集中管理し、製造現場ではSDカードによる個別管理ができます。

異常発生時、すぐに対応可能
アラーム出力を装備。
温度や湿度の異常を見える化することで素早い対処が可能に。
製造ラインの手軽なシステム化をサポートします。

製造現場における品質管理の基本データともいえる温度、湿度。
温度、湿度の変化を多点で常時見える化します。

市販の単四電池2本で瞬停時もバックアップ
電池によるバックアップ機能を搭載していますので、万一の停電や電源断時もLAN通信やロギング動作がストップすることはありません。

• ※ ネットワークモード時、電池だけで約2時間動作可能。 ただし測定環境や電池の種類性能によって電池寿命は異なります。

シンプルで使いやすいPCソフトをバンドル
シンプルで使いやすいPCソフトウェア（Station Utility:設定ツール、ロギングツール、SD Viewer ES）をご用意。LANネットワーク経由で本体設定やデータロギングが可能になります。また、ロギングしたデータは簡単に波形表示できます。

この商品の使用例について

アクリーン機器による温湿度管理

エアクリーン機器によるプロセス装置の発熱管理
