セーフティコントローラ G9SP
- 通常単価(税別)
- 70,663円～400,400円
- 税込単価
- 77,729円～440,440円
簡単なプログラミングで安全制御を実現した測定器。【特長】・スタンドアロンの安全コントローラ・G9SPシ...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
セーフティコントローラ G9SPの仕様
G9SPの外観
形G9SP-N10Sの寸法図（単位：mm）
形G9SP-N10D／形G9SP-N20Sの寸法図（単位：mm）
接続
形G9SP-N10Sの端子配列図
形G9SP-N10Dの端子配列図
形G9SP-N20Sの端子配列図
| 端子名称 | 説明 |
|---|---|
| V1／G1 | 内部回路・入力回路用電源端子（DC24V） |
| V2／G2 | 出力回路用電源端子（DC24V） |
| NC | 未接続（なにも接続しないでください） |
| Si0-Si19 | 安全入力端子 |
| T0-T5 | テスト出力端子 |
| So0-So15 | 安全出力端子 |
| O0-O3 | 標準出力端子 |
内部接続と外部配線例図
I/O配線例：非常停止アプリケーション2ch入力（マニュアルリセット）図

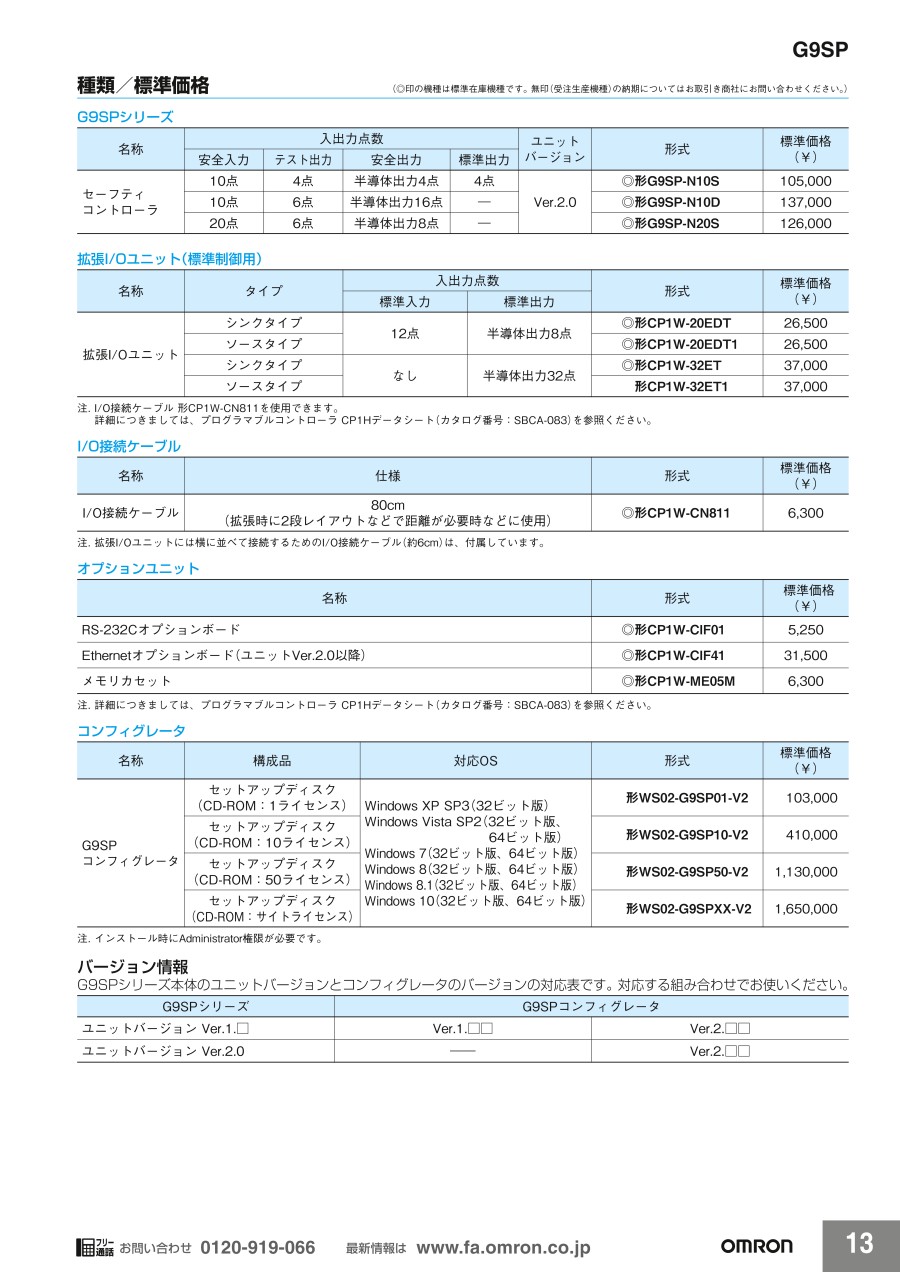

種類
| 名称 | 入出力点数 | ユニットバージョン | 形式 | |||
|---|---|---|---|---|---|---|
| 安全入力 | テスト出力 | 安全出力 | 標準出力 | |||
| セーフティコントローラ | 10点 | 4点 | 半導体出力4点 | 4点 | Ver.2.0 | 形G9SP-N10S |
| 10点 | 6点 | 半導体出力16点 | - | 形G9SP-N10D | ||
| 20点 | 6点 | 半導体出力8点 | - | 形G9SP-N20S | ||
安全入力機器との接続性
| 項目 | ユニットバージョン | |
|---|---|---|
| Ver.1.□ | Ver.2.0 | |
| シングルビームセーフティセンサ E3ZS | 最大1台 | 形G9SP-N10D／N20S：最大6台 形G9SP-N10S：最大4台 |
| 非接触式ドアスイッチ D40A、D40Z | 形G9SP-N10D／N20S：最大30台 形G9SP-N10S：最大15台 | |
| セーフティマット UM | 最大12台 | |
| セーフティエッジ SGE* | 最大5台 | |
*SGEは末端処理が両側2線式コード（構成番号0）の形式のみ
製品仕様
| 電源電圧 V1、V2 | DC24V（DC20.4～26.4V -15%+10%） |
|---|---|
| 消費電流 * | 形G9SP-N10S：400mA（V1：300mA、V2：100mA） 形G9SP-N10D：500mA（V1：300mA、V2：200mA） 形G9SP-N20S：500mA（V1：400mA、V2：100mA） |
| 絶縁構造 | ClassIII（SELV） |
| 過電圧カテゴリ | II |
| 耐ノイズ性 | IEC61131-2準拠 |
| 耐振動 | 5～8.4Hz：3.5mm、8.4～150Hz：9.8m/s2 |
| 耐衝撃 | 147m/s2：11ms |
| 取り付け方法 | DINレール取り付け（IEC60715 TH35-7.5／TH35-15）または、M4ねじ取り付け |
| 使用周囲温度 | 0～+55℃ |
| 使用周囲湿度 | 10～90%（結露なきこと） |
| 保存周囲温度 | -20～+75℃ |
| 使用周囲雰囲気 | 腐食性ガスのないこと |
| 使用高度 | 標高2,000m以下 |
| 汚染度 | 汚染度2 |
| 保護構造 | IP20（端子台を除く） |
| 端子台ねじ | M3セルフアップねじ |
*外部接続機器の消費電流は含みません。
| 項目 | 形式 | ||
|---|---|---|---|
| 形G9SP-N10S | 形G9SP-N10D | 形G9SP-N20S | |
| 安全入力 | 10点 | 10点 | 20点 |
| 安全出力 | 4点 | 16点 | 8点 |
| テスト出力 | 4点 | 6点 | 6点 |
| 標準出力 | 4点 | - | - |
| 質量 | 290g以下 | 440g以下 | 430g以下 |
- ※ 上記以外の製品情報につきましては、メーカーカタログを参照下さい。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
101,929円 ( 112,122円 ) | 1日目 |
80,660円 ( 88,726円 ) | 1日目 |
97,456円 ( 107,202円 ) | 1日目 |
70,663円 ( 77,729円 ) | 在庫品1日目当日出荷可能 |
400,400円 ( 440,440円 ) | 1日目 |
詳細情報
基本情報
簡単なプログラミングで安全制御を実現した測定器。
【特長】
・スタンドアロンの安全コントローラ
・G9SPシリーズは安全入出力点数の異なる3種類をご用意
・標準制御用として4種類の拡張I/Oユニットを2台まで増設可能
・イーサネット、シリアル通信で安全システムのモニタリングが可能
・非接触式ドアスイッチやマットスイッチ等の多彩な入力機器が接続可能
・設計、検証、部品化、再利用が可能なプログラミングツール（コンフィグレータ）をご用意
・ISO13849-1（PLe/安全カテゴリ4）、IEC61508（SIL3）認証取得品
【用途】
・作業現場などの安全管理が必要な場所に使用
商品担当おすすめ
よくあるご質問（FAQ）
◆形G9SX-NS/形G9SX-NSAに接続する場合
以下の条件を満たす場合には、最大30台まで接続可能です。
・総配線長100m以内
・外部接続インピーダンス100Ω以下かつ10nF以下
・取付間隔隣り合うスイッチは、25mm以上の間隔をあける
・市販ケーブルを使用する場合
配線用電線サイズは下記のものを使用してください。
撚り線（Flexiblewire）：0.2～0.25mm2 AWG24～12
単線（SteelWire）：0.2～2.5mm2 AWG24～12
付属ケーブル+市販ケーブルの配線距離、インピーダンス、寄生容量が条件に合うように長さなどを決めてください。
・付属ケーブル仕様
インピーダンス8.7Ω以下／100m
寄生容量10nF以下／100m
＊付属ケーブルは、任意の長さでカットしてもかまいません。
・形G9SAシリーズ
・形G9SBシリーズ
・形G9SEシリーズ
フレキシブル・セーフティユニット
・形G9SXシリーズ
セーフティコントローラ
・形G9SPシリーズ
・形NE1A/形DST1シリーズ
・形NX-SL、形NX-SI/SOシリーズ
のラインナップがございます。
