オムロン

FA通信ソフトウェア CX-Compolet／SYSMAC Gateway

カタログ |

通常単価(税別): 107,449円～214,307円

税込単価: 118,194円～235,738円

通常出荷日：1日目

PLCをパソコンから、柔軟・高速・直接データリンクアクセス可能なFA通信ソフトウェア。【特長】・フレキ...

WOW64で動作します。したがって、アプリケーションは32bitプロセスとして動作させる必要があります。

未確定：候補が2型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

FA通信ソフトウェア CX-Compolets／SYSMAC Gateway WS02-CPLC1／SGWC1の仕様

各商品の位置付けイメージ図

CX-Compolet

Visual Basic／C#から簡単にPLCデータを読み書きするためのソフトウェア。
SYSMAC Compoletの後継商品。

SYSMAC Gateway

各ネットワークの通信ドライバとして使用可能。
FinsGatewayの後継商品で、FinsGateway機能はそのまま継承している。

製品仕様

商品名称	仕様	形式	海外規格
CX-Compolet^*1	パソコンと各種コントローラ間の通信プログラムを簡単に実現できるソフト部品 CX-CompoletとSYSMAC Gatewayを各1ライセンスずつ同梱（こん）したパッケージ商品対応実行環境: .NET Framework（2.0、3.0、3.5、4.0、4.5.1、4.6）開発環境：Visual Studio 2005／2008／2010／2012／2013／2015／2017 開発言語：Visual Basic、C# 対象通信：SYSMAC Gatewayと同等	◎形WS02-CPLC1	-

*1パソコン（実行環境）1台ごとにライセンスが必要です。
注1NET Framework Ver1.1で開発（Visual Studio 2003をご利用）のお客さまはCX-Compolet Ver.1.5の仕様の範囲でご利用いただけます。

CX-Compoletの使用イメージ

CX-Compoletの特長

PLCのI/Oメモリ読み書き、動作モードの変更、異常履歴の読み出しなどをサポート。
Microsoft Visual Studio 2005／2008／2010／2012／2013／2015／2017に対応。
PLCのI/Oメモリは、アドレスでなく、名称（タグ名）で指定可能（CJ2 EtherNet/IP機能付き／NJ／NX／NY）。
配列／構造体変数でのアクセスが可能。
ODVAに準拠したCIPデータ型に対応した変数の読み書きが可能。

CX-Compoletのおもな機能一覧

インタフェース	機能	内容
プロパティ	当メーカー製PLCとの通信	通信相手となる当メーカー製PLCの指定、ネットワーク情報の読出
	I/Oメモリの読み書き	DMやCIOチャネルなどのメモリエリアを読み出し、書き込み例）DMの100チャネル：DM100、またはタグ名で指定
	運転状態	運転モードの変更や読み出し
	エリア情報	プログラムエリアのサイズやDMチャネル数などの読み出し
	エラー情報	発生中の異常があれば、値とエラーメッセージで読み出し
	その他の当メーカー製PLCの情報	形式の読み出し、時計変更や時計読み出し
	タグ情報の取得	NJ／NX／NYシリーズ／CJ2（EtherNet／IP機能付き）のタグ名一覧を取得
メソッド	I/Oメモリの読み書き	連続したDMやCIOチャネルなどのメモリエリアを読み出し、書き込み例）データ型（Integer／Singleなど）の指定やデータ形変更（BCD／BIN／SBIN）も可能
	I/Oテーブルの作成	現在の構成でI/Oテーブルを作成
	接点の強制セット／リセット／解除	接点単位で強制セット／リセット／解除
	当メーカー製PLCとの通信	通信相手となる当メーカー製PLCの指定
	FINSサービスの実行	FINSコマンドを送信して、受け取ったレスポンスを取得
	PLCのイベントログ取得^※	指定したカテゴリのPLCのイベントログを取得 PLC内に格納されている過去に発生した異常の日時や内容（システムイベント・アクセスイベント・ユーザイベント）を、カテゴリ別または一括して取得可能
イベント	定周期イベント	定周期でイベントを発生

※ NJ／NXシリーズ CPUユニット、NYシリーズ産業用PCでのみ使用可能です。
※ 通信カプラユニット、NX ユニット、EtherCAT スレーブ、CJ シリーズユニットのイベントログは取得できません。
※ イベントログについての詳細は、CPUユニットのトラブルシューティングマニュアル等を参照してください。

SYSMAC Gateway（通信ミドルウェア）の仕様

商品名称	仕様	形式	海外規格
SYSMAC Gateway^*1	FinsGatewayの機能に加えCIP通信・タグデータリンク（EtherNet／IP）にも対応した Windowsパソコン用通信ミドルウェア SYSMAC Gatewayを1ライセンス同梱（こん）しています。（Fins Gatewayも同梱（こん）されています。）対象通信：Ethernet、EtherNet／IP、RS-232C、USB、Controller Link、SYSMAC LINK	◎形WS02-SGWC1	-

*1パソコン（実行環境）1台ごとにライセンスが必要です。
*2SYSMAC Gateway SDKには、SYSMAC Gatewayのライセンスが含まれていません。実行環境が必要な場合には、別途SYSMAC Gatewayをご購入ください。

SYSMAC Gatewayの使用イメージ

SYSMAC Gatewayの特長

FINS通信に加え、EtherNet/IP通信にも対応。
仮想PLCのイベントメモリ機能をもっているため、パソコンをデータリンクの1ノードとして参加可能。
メモリの変化をパソコン側アプリケーションに通知可能。
タスクトレー通知でSYSMAC Gatewayの状態（EtherNet／IP通信）の確認が可能。

SYSMAC Gatewayのおもな機能一覧

項目	内容
サポートプロトコル	SYSWAY、SYSWAY-CV、ツールバス、FINS、CIP
対象PLC	NX、NJ、NY、CJ2、CJ1、CS1、CP1、C、CVM1／CV
対象ネットワーク	Ethernet（FINS／データリンク）、EtherNet／IP（CIP／データリンク）、RS-232C（SYSWAY、SYSWAY-CV、ツールバス）、USB、Controller Link（FINS／データリンク）、SYSMAC LINK（FINS）
仮想イベントメモリ	CIO、AR、HR、WR、DM、EM1-EM1F
タグアクセス	CJ2（EtherNet／IP機能付き）／NJ／NX／NYの場合、名称（タグ名）でアクセス可能

製品仕様

項目	内容
タグデータリンク^*1	コネクション数	384本
	許容通信帯域幅	5,000pps^*2
	更新周期（RPI）	1～10,000ms（1ms 単位）。^*3
	最大リンクデータサイズ	184,832CH
	1コネクションの最大データサイズ	722CH（1,444 バイト）
Explicit メッセージ	メッセージ送信機能（クライアント）	CIP コネクションレス型（UCMM）、および CIP コネクション型（Class3）通信
	メッセージ受信機能（サーバー）	CIP コネクションレス型（UCMM）、および CIP コネクション型（Class3）通信
	データサイズ	502バイト
	CIPルーチング	不可

*1SYSMAC GatewayとNJ／NXシリーズ CPU ユニットもしくは産業用PCプラットフォーム NYシリーズ IPCマシンコントローラで、タグデータリンクを行う場合は、CJシリーズの基本データ型を持つ変数、配列指定の変数、構造体変数の仕様の範囲のみで行うことができます。ただし、NYシリーズ産業用PCの内部通信ポートを使用したタグデータリンクはできません。また、SYSMAC Gatewayの構造体変数のメモリ配置はCJシリーズと同じです。
*2参考値です。実際の性能は、お使いのパソコン、Windowsアプリケーションの実行状態によって異なります。
*3設定可能なRPIはコネクション数によります。

システム構成例（CX-Compolet／SYSMAC Gateway共通）

CX-Compolet／SYSMAC Gatewayの接続イメージ

EtherNet／IP接続

USB接続

Ethernet（FINS）接続

RS-232C接続

Controller Link接続

※上記の内容は、あくまでもシステム構成例です。

注意・禁止事項

※ 主に機種のご選定に必要な内容を掲載し、ご使用上の注意事項などは掲載しておりません。ご使用上の注意事項など、ご使用の際に必要な内容につきましては、必ずユーザーズマニュアルをお読みください。
※ 一部の製品情報のみ掲載しています。

型番リスト

表示件数

型番

WS02-CPLC1

WS02-SGWC1

仕様	RoHS?	最小発注数量

パソコンと各種コントローラ間の通信プログラムを簡単に実現できるソフト部品	10	1個
FineGatewayの機能に加えCIP通信・タグデータリンク（EtherNet/IP）にも対応したWindowsパソコン用通信ミドルウェア	10	1個

通常単価(税別) (税込単価)	通常出荷日

214,307円 ( 235,738円 )	1日目
107,449円 ( 118,194円 )	1日目

詳細情報

基本情報

基本情報

PLCをパソコンから、柔軟・高速・直接データリンクアクセス可能なFA通信ソフトウェア。
【特長】
・フレキシブルなアプリ作成ができるFA通信ソフトウェア。
・Ethernet上でデータリンクが可能（ノートパソコンのLANポートでもデータリンク可能）。
・FA通信ソフトウェア群から名称（タグ名）のみでPLCへアクセスも可能。
・パソコンからPLCへアクセスする方法が、より柔軟、高速になる。
・データリンクのための専用ボードが不要になるため、コストダウンにつながる。
・Windows10（32bit／64bit版）対応。
・VisualStudio2017（32bit／64bit版）対応。

ご注意

WOW64で動作します。したがって、アプリケーションは32bitプロセスとして動作させる必要があります。

カタログ

商品TOP

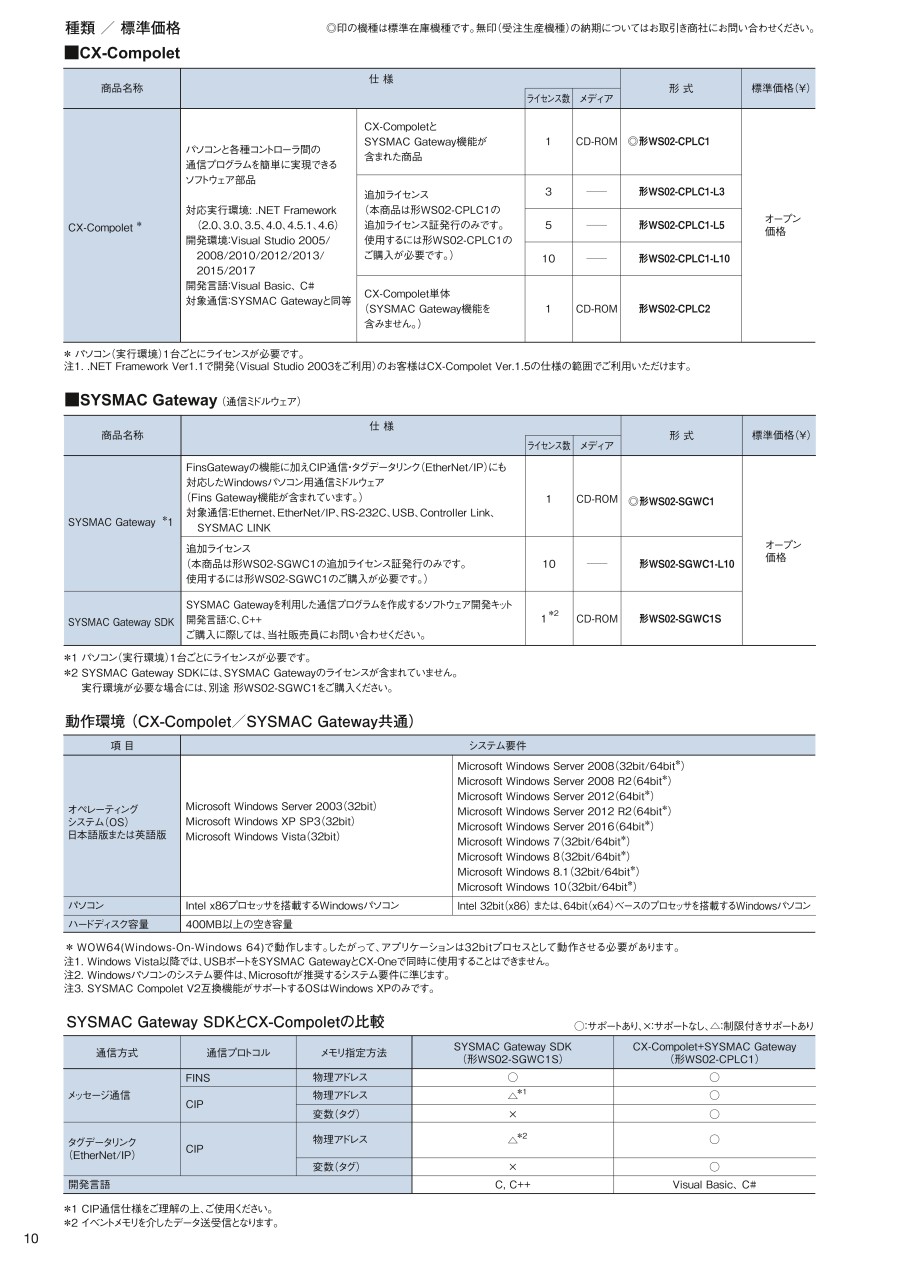

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

FA通信ソフトウェア CX-Compolet／SYSMAC Gatewayのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

QSYSMACGateway（形WS02-SGWC1）はどのバージョンからWindows7に対応していますか。

SYSMACGatewayVer.1.0はWindowsVista32bit版までの対応です。
SYSMACGatewayVer.1.1からWindows7 32bit版に対応しています。
SYSMACGatewayVer.1.2からWindows7 64bit版にも対応しています。
〔ご注意〕64ビットオペレーティングシステムで動作させる場合、SYSMACGatewayは32ビットプロセスとして動作します。64ビットプロセスとしては動作できません。

QCX-Compolet（形WS02-CPLC□）はどのバージョンからWindows7に対応していますか。

CX-CompoletVer.1.0はWindowsVista32bit版までの対応です。
CX-CompoletVer.1.1からWindows7 32bit版に対応しています。
CX-CompoletVer.1.2からWindows7 64bit版にも対応しています。
〔ご注意〕64ビットオペレーティングシステムで動作させる場合、アプリケーションは32ビットプロセスとして動作させる必要があります。
64ビットプロセスとしては動作できません。
〔お願い〕詳細仕様は商品情報よりカタログ、マニュアルをダウンロードしてご確認ください。
なお、マニュアルのダウンロードには無料の会員登録、ログインが必要です。
