小形ロッカースイッチ A8L
- 通常単価(税別)
- 217円～550円
- 税込単価
- 239円～605円
通常出荷日：在庫品1日目～1日目一部当日出荷可能
高容量開閉用のロッカースイッチ。【特長】・独自の開閉機構で耐突入電流100Aを実現・切れ味が良く、ソフ...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が11型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様
小形ロッカースイッチの外観1
小形ロッカースイッチの外観2
小形ロッカースイッチ はんだ付け端子の外形図
小形ロッカースイッチ はんだ付け端子の外形寸法図1 単位：mm
小形ロッカースイッチ はんだ付け端子の外形寸法図2 単位：mm
小形ロッカースイッチ はんだ付け端子の外形寸法図3 単位：mm
外形寸法図は2極タイプを代表に掲載しています。1極タイプは片側端子となります。
| 許容操作 ひん度 |
機械的 | 20回/min以下 |
|---|---|---|
| 電気的 | 7回/min以下 | |
| 絶縁抵抗 | 100MΩ以上（DC500V絶縁抵抗計にて） | |
| 接触抵抗（初期値） | 100mΩ以下（DC6～8V、1A電圧降下法） | |
| 耐電圧 | 同極端子間 | AC 2,000V 50/60Hz 1min |
| 異極端子間 | AC 2,000V 50/60Hz 1min | |
| 充電金属部とアース間 | AC 4,000V 50/60Hz 1min | |
| 振動 | 誤動作 | 10～55Hz 複振幅1.5mm（誤動作1ms以内） |
| 衝撃 | 誤動作 | 300m/s2（誤動作1ms以内） |
| 耐久 | 500m/s2 | |
| 耐久性 | 機械的 | 5万回以上 |
| 電気的 | 1万回以上 | |
| 突入電流 | 最大100A（8.3ms以下） | |
| 保護構造 | IEC IP40 | |
| 使用温度範囲 | -20～+55℃（ただし、氷結および結露のないこと） | |
| 使用湿度範囲 | 45～85%RH | |
注. 個別認定規格での性能詳細はお問い合わせください。
型番リスト
表示件数
| 型番 |
|---|
| 注文停止中 |
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
217円 ( 239円 ) | 在庫品1日目当日出荷可能 |
240円 ( 264円 ) | 在庫品1日目当日出荷可能 |
250円 ( 275円 ) | 1日目 |
290円 ( 319円 ) | 1日目 |
550円 ( 605円 ) | 在庫品1日目当日出荷可能 |
290円 ( 319円 ) | 在庫品1日目当日出荷可能 |
320円 ( 352円 ) | 在庫品1日目当日出荷可能 |
480円 ( 528円 ) | 1日目 |
270円 ( 297円 ) | 在庫品1日目当日出荷可能 |
550円 ( 605円 ) | 在庫品1日目当日出荷可能 |
330円 ( 363円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
高容量開閉用のロッカースイッチ。
【特長】
・独自の開閉機構で耐突入電流100Aを実現
・切れ味が良く、ソフトな操作感触
・ワンタッチ取りつけが可能
・接点ギャップ3mm以上
【用途】
・様々な機器での電源スイッチや切替スイッチとして使用
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

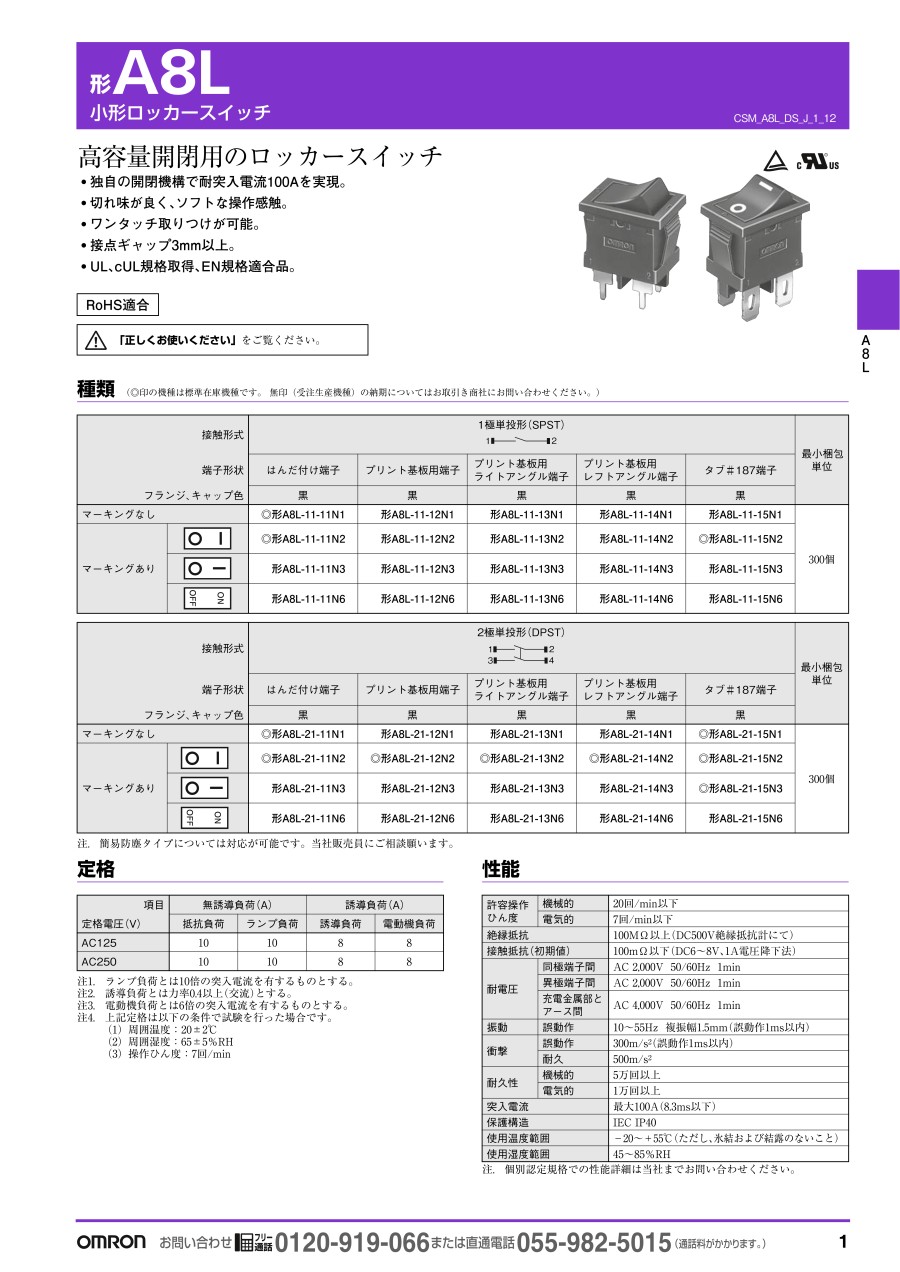

カタログ
Loading...
小形ロッカースイッチ A8Lのレビュー
電源BOX用電源SW
3
3.02023/03/03
電源BOX用の電源スイッチに使用しました。
取り付けが開口部への嵌め込みのみなので組付けやすいです。
1人が参考にしています。
筐体フレームに使用
5
5.02021/08/02
最小販売数2個でしたが精度のばらつきも無く確実にON/OFF出来ます
スイッチの節度感も心地良く大変気に入りました
0人が参考にしています。
電源スイッチ
5
5.02021/07/06
小型かつ大電流に対応しておりとても使い勝手が良いです。
少量から注文できるのも助かりました。
0人が参考にしています。
制御装置の電源ON/OFF用
5
5.02021/01/29
制御装置の電源ON/OFF用に使用しました。ネジ止めの必要が無く保守時の交換も楽で便利だと思います。
0人が参考にしています。
ブザーの入り切り
3
3.02021/01/12
ＯＮＯＦＦの感触もしっかりしているので使えると思います
はめこみの大きさの径も記載があったのでその通りにカットするとツメ...もっと読む
0人が参考にしています。
